CMN-01-229 Rozsiewacz nawozu, przełożenie 1:1, aluminiowy, kątowy, 15 KM, 540 obr./min.

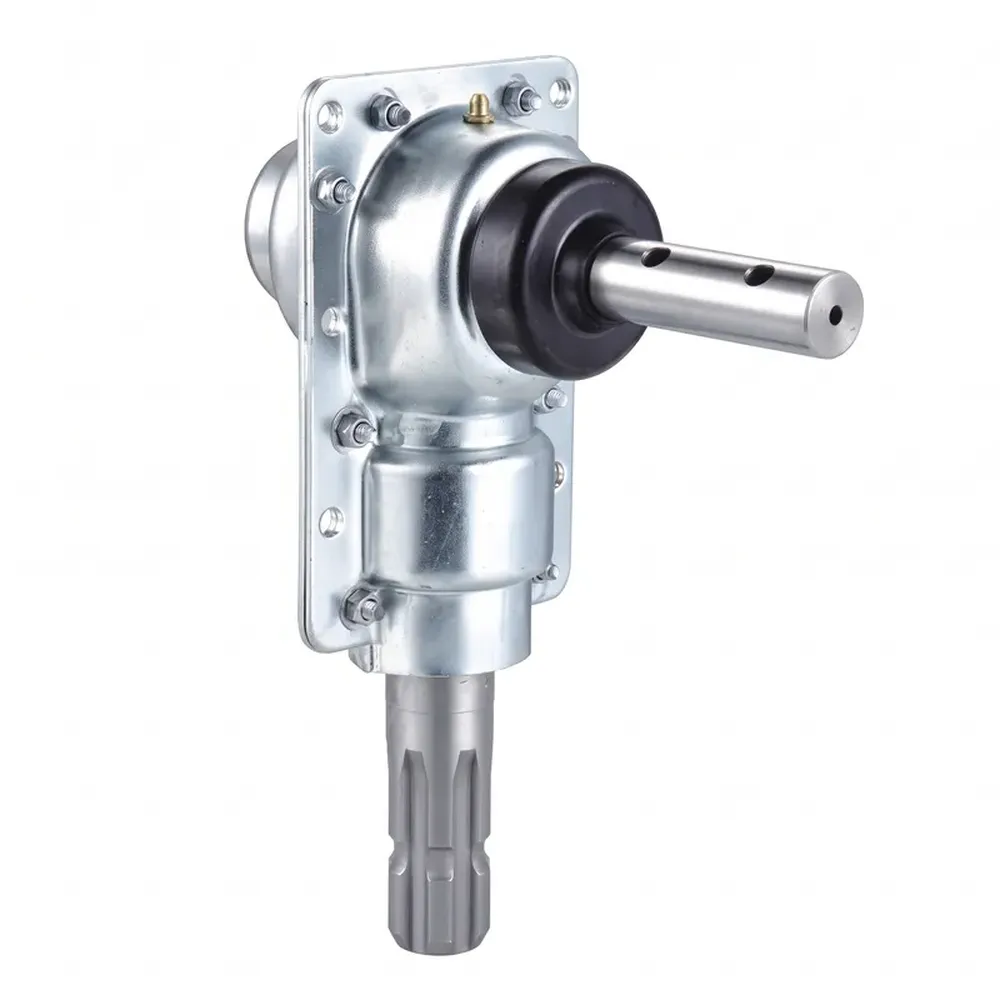

Przekładnia rozsiewacza nawozu CMN-01-229, kątowa, aluminiowa, o przełożeniu 1:1, 15 KM, 540 obr./min, zwana również przekładnią do rozsiewacza nawozu, to precyzyjnie zaprojektowany element przeniesienia napędu, stanowiący serce nowoczesnego sprzętu do rozsiewania nawozu. Zamontowana centralnie w ramie rozsiewacza, odbiera obrotowy sygnał wejściowy z wału odbioru mocy ciągnika o prędkości 540 obr./min za pośrednictwem standardowego połączenia wielowypustowego 1 3/8 Z6 i przekazuje tę moc przez przekładnię stożkową o przełożeniu 1:1 do wyjścia płynnej osi optycznej Ø25. Ta architektura o bezpośrednim przełożeniu zachowuje prędkość ciągnika bez konieczności jej zwiększania lub zmniejszania, umożliwiając tarczy lub ślimakowi obracanie się z prędkością precyzyjnie dostosowaną do wymagań danego zastosowania. Przy mocy 15 KM i masie netto zaledwie 13 kg, aluminiowa obudowa oferuje znaczną przewagę w stosunku wytrzymałości do masy w porównaniu z żeliwnymi rozwiązaniami, zmniejszając obciążenie konstrukcyjne ramy rozsiewacza i zmniejszając wagę całego narzędzia bez utraty sztywności. Przekładnie stożkowe 16/16-zębowe pracują z modułem 4,5, co zapewnia równowagę między wytrzymałością zębów a płynnym zazębieniem i niskim poziomem wibracji przy ciągłym obciążeniu w terenie.

W praktyce polowej ta rolnicza przekładnia do rozsiewaczy nawozów sprawdza się w szerokim zakresie zadań: rozsiewaniu granulowanych związków NPK, wapna granulowanego, potasu, mocznika i bioodpadów na polach uprawnych; zasilaniu podwójnych tarcz w rozsiewaczach odśrodkowych ciągnionych; napędzaniu wału mieszadła w maszynach lejowych do materiałów lepkich lub tworzących zatory; oraz napędzaniu ślimaka dozującego w urządzeniach do aplikacji pasowej. Uszczelniony układ łożysk i uszczelki odporne na działanie chemikaliów chronią wewnętrzny układ przekładni podczas długotrwałego kontaktu z nawozem, a dostępne korki wlewowe i spustowe upraszczają serwisowanie po sezonie, nawet w odległych warunkach polowych. Niezależnie od tego, czy jest montowana w podstawowych rozsiewaczach jednotarczowych dla drobnych rolników, czy w wysokowydajnych maszynach dwutarczowych do komercyjnych upraw rzędowych, przekładnia CMN-01-229 zapewnia równomierne przenoszenie momentu obrotowego, niskie koszty utrzymania i niezawodną pracę przez cały sezon.

Technical Parameters

Przeprowadziliśmy audyt dostawcy zewnętrznego i weryfikację firmy, wspieraną przez SGS / TÜV Rheinland. Weryfikacja ta pomaga kupującym weryfikować tożsamość firmy, jej działalność operacyjną, profil dostawcy i ogólne możliwości produkcyjne. Raporty z inspekcji, dokumenty materiałowe lub zapisy zgodności dla poszczególnych produktów mogą być dostarczane zgodnie z wymaganiami zamówienia.

Minimalna ilość zamówienia (MOQ): Elastyczne ustawienia w zależności od typu produktu i kwoty zamówienia.

Próbki: Nowi klienci mogą zamówić od 1 do 5 próbek, jeśli zaistnieją ku temu odpowiednie okoliczności.

Zamówienia mieszane: Możliwe jest łączenie różnych modeli. Łączna kwota zamówienia musi wynosić około $1,500.

Małe zamówienia: Zamówienia obejmujące 1–2 sztuki są możliwe, ale cena jednostkowa będzie wówczas stosunkowo wyższa.

Czas realizacji: 10–25 dni roboczych na części standardowe; 20–45 dni roboczych na komponenty niestandardowe; 45–120 dni roboczych na sprzęt projektowy.

Warunki handlowe: Generalnie obsługiwane są warunki EXW, FOB, CIF i DAP; możliwe są również szczegółowe negocjacje warunków FCA, CFR, CPT, CIP i DDP.

Główne cechy przekładni rozsiewacza nawozów CMN-01-229

1. Interfejs WOM i kompatybilność wielowypustów
CMN-01-229 współpracuje ze standardowym sześciorowkowym czopem WOM 1 3/8 Z6, zgodnym z najpowszechniejszą specyfikacją mocy wyjściowej ciągników stosowanych w maszynach o mocy od 15 do 100 KM na całym świecie. Ta bezpośrednia kompatybilność eliminuje konieczność stosowania tulei adaptacyjnych lub modyfikowanych jarzm, redukując złożoność układu napędowego i ryzyko niewspółosiowości, która powoduje przedwczesne zużycie łożysk. Prawidłowe dopasowanie WOM stabilizuje również poziom drgań przy znamionowej prędkości wejściowej 540 obr./min, chroniąc zarówno elementy wewnętrzne skrzyni biegów, jak i ramę rozsiewacza przed pękaniem zmęczeniowym podczas długich przejazdów.

2. Konfiguracja wyjścia o współczynniku 1:1 i precyzji
Pracując z dokładnym przełożeniem 1:1 z dopasowanymi 16-zębowymi kołami zębatymi stożkowymi o module 4,5, przekładnia CMN-01-229 przekazuje prędkość obrotową WOM ciągnika bezpośrednio na tarczę rozsiewającą bez mnożenia ani redukcji prędkości. Gładka oś optyczna Ø25 obsługuje szeroki zakres piast tarcz, kołnierzy mieszadła i mocowań specyficznych dla rozsiewacza. Ta przewidywalna zależność prędkości upraszcza obliczenia dawki i ułatwia dobór przekładni do wymiany lub produkcji OEM, gdzie dokładna liczba obrotów na minutę tarczy jest kluczowym parametrem agronomicznym.

3. Obudowa aluminiowa odporna na korozję
Związki nawozowe, w szczególności mieszanki azotanu amonu, mocznika i potasu, są agresywne chemicznie i mogą atakować niezabezpieczoną stal lub słabo uszczelnione obudowy w ciągu jednego sezonu. W modelu CMN-01-229 zastosowano odlew ze stopu aluminium z ochronną obróbką powierzchni, w połączeniu z wysoce wytrzymałymi uszczelnieniami wargowymi, uszczelkami odpornymi na działanie chemikaliów oraz uszczelnionymi wkładami łożyskowymi. Takie połączenie zapobiega korozji elektrolitycznej na zewnątrz i blokuje wnikanie pyłu nawozowego do bieżni łożysk, znacznie wydłużając żywotność w porównaniu z rozwiązaniami ze stali gołej w środowiskach o dużej wilgotności i zasoleniu.

4. Efektywne przekierowanie mocy pod kątem prostym
Konfiguracja przekładni stożkowej z kątem prostym pozwala wałowi odbioru mocy (WOM) biegnącemu poziomo od ciągnika napędzać pionowy lub kątowy wał wyjściowy, który obraca tarczę rozsiewającą pod lub obok zasobnika. To geometryczne przejście jest fundamentalne dla konstrukcji rozsiewacza i nie da się go odtworzyć za pomocą prostej przekładni rzędowej. CMN-01-229 osiąga ten 90-stopniowy obrót mocy przy minimalnej stracie mocy na zazębieniu stożkowym, zapewniając, że moc znamionowa 15 KM przy 540 obr./min dociera do tarczy lub ślimaka z pełnym momentem znamionowym, zapewniając równomierny rozsiew nawet przy zmiennym obciążeniu zasobnika.

5. Field-Ready Serviceability
Rutynowa konserwacja jest wbudowana w konstrukcję, a nie traktowana jako dodatek. Model CMN-01-229 posiada łatwo dostępne korki wlewu i spustu oleju oraz odpowietrznik, który zapobiega wzrostowi ciśnienia podczas cykli termicznych w terenie. Umiejscowienie korków umożliwia uzupełnienie oleju przekładniowego lub jego całkowite spuszczenie i ponowne napełnienie bez demontażu skrzyni biegów z ramy rozsiewacza, co pozwala zaoszczędzić znaczną ilość czasu pracy podczas sezonowych przeglądów. Punkty kontrolne są dostosowane do standardowych narzędzi serwisowych stosowanych w rolnictwie, a poziom oleju w skrzyni biegów rozsiewacza nawozów można szybko sprawdzić bez demontażu, co zapewnia długi czas pracy bez przestojów w okresach szczytowego rozsiewu.

6. Wide Range of Agricultural Applications
Zaprojektowany z myślą o niezawodnym działaniu w różnych scenariuszach rozsiewu, CMN-01-229 jest odpowiedni zarówno do rozsiewaczy ciągnionych, jak i montowanych na trzypunktowym układzie zawieszenia, używanych do rozprowadzania nawozów granulowanych, wapna, nasion, żwiru i polepszaczy gleby. Jego kompaktowa obudowa o wysokości 280 mm i szerokości 224,25 mm spełnia wymagania montażowe większości podwozi rozsiewaczy ze środkową ramą, a masa netto 13 kg zapewnia wysoką ładowność narzędzia. Jako bezpośredni zamiennik przekładni do rozsiewaczy nawozów, jest kompatybilny z popularnymi rozmiarami ram OEM europejskich, północnoamerykańskich i azjatyckich producentów rozsiewaczy, co czyni go praktycznym elementem wyposażenia dla dealerów i operatorów flot.

Zasada działania

Przepływ mocy rozpoczyna się na wyjściu tylnego WOM ciągnika, który dostarcza energię obrotową przy znormalizowanej prędkości 540 obr./min. Wał napędowy WOM z jarzmem 1 3/8 Z6 łączy się bezpośrednio z czopu wejściowego skrzyni biegów, przekazując moment obrotowy do obudowy. Wewnątrz wał wejściowy jest podparty przez parę precyzyjnie szlifowanych łożysk stożkowych lub skośnych, które absorbują zarówno obciążenia promieniowe z zazębienia stożkowego, jak i nacisk osiowy generowany przez 90-stopniowe przekierowanie siły. Ponieważ przekładnia CMN-01-229 pracuje w stosunku 1:1, 16-zębowe stożkowe koło wejściowe zazębia się z identycznym 16-zębowym stożkowym kołem wyjściowym, przekazując tę ​​samą prędkość obrotową bezpośrednio z poziomej osi wejściowej do pionowej lub kątowej osi wyjściowej. Eliminuje to wszelkie komplikacje związane z obliczaniem prędkości: jeśli WOM ciągnika pracuje z prędkością 540 obr./min, to tarcza lub mieszadło przymocowane do wyjścia osi optycznej Ø25 również pracuje z prędkością 540 obr./min, co zapewnia operatorom i projektantom maszyn prostą bazę wyjściową do obliczeń prędkości tarczy rozrzucającej i szerokości rzutu.

Podstawową funkcją mechaniczną przekładni rozsiewacza nawozu jest 90-stopniowe przekierowywanie mocy przez parę kół zębatych stożkowych. Koła zębate stożkowe są specjalnie obrobione mechanicznie z zębami o stożkowym profilu, dzięki czemu dwa wały o przecinających się kątach mogą dzielić wspólny wierzchołek stożka, zapewniając płynne zazębienie z kontrolowanym luzem. W modelu CMN-01-229, moduł geometrii zębów 4,5 równoważy wytrzymałość na zginanie podstawy zęba ze współczynnikiem styku czołowego, niezbędnym do cichej pracy przy niskich wibracjach i prędkości 540 obr./min. Kąpiel olejowa przekładni stale smaruje zarówno zazębienie stożkowe, jak i bieżnie łożysk podczas pracy, utrzymując warstwę separującą, która zapobiega stykaniu się metalu z metalem nawet przy wysokich naprężeniach stykowych występujących podczas szczytowych obciążeń podczas rozrzucania, na przykład gdy zbiornik jest w pełni załadowany, a rozsiewacz przyspiesza po wyjściu z zakrętu na uwrociu.

Skuteczne uszczelnienie jest równie ważne, jak sama geometria przekładni podczas pracy w środowisku nawozowym. W modelu CMN-01-229 zastosowano wargowe uszczelnienia olejowe na obu wyjściach wału, zapobiegając przedostawaniu się oleju przekładniowego na zewnątrz na tarczę lub wałek odbioru mocy (WOM), jednocześnie blokując przedostawanie się pyłu i wilgoci z nawozu do obudowy. Odpowietrznik równoważy wewnętrzne ciśnienie powietrza, które rośnie wraz z nagrzewaniem się oleju przekładniowego podczas pracy, zapobiegając ekstruzji uszczelek i wyciekaniu oleju na statycznych powierzchniach uszczelniających. Aluminiowa obudowa odprowadza ciepło skuteczniej niż żeliwo o podobnej masie, pomagając olejowi przekładniowemu utrzymać stabilny zakres lepkości w typowym zakresie temperatur otoczenia występującym podczas rozprowadzania nawozu w polu od wczesnej wiosny do późnej jesieni. Prawidłowe monitorowanie poziomu oleju, poprzez dostępne korki spustowe i wlewowe, utrzymuje te parametry termiczne i smarne przez cały sezon między przeglądami.

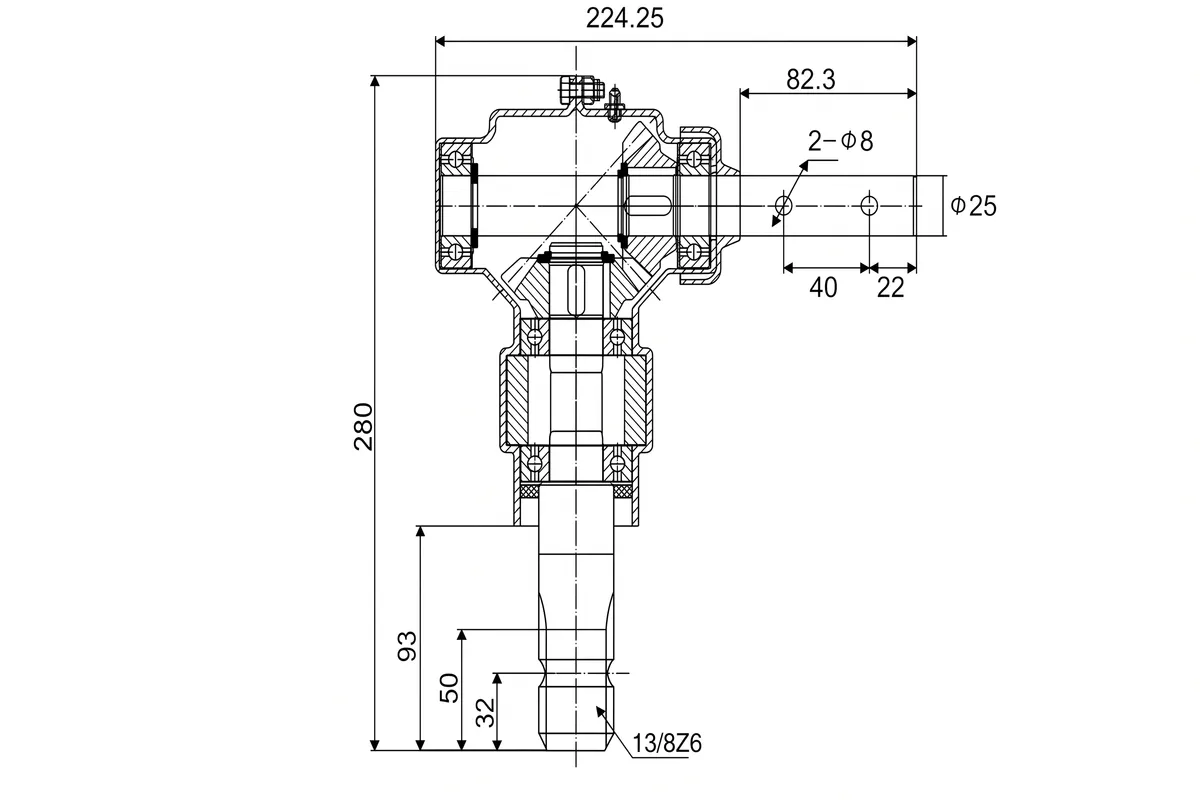

Na końcu wyjściowym, gładki wał osi optycznej Ø25 wychodzi z obudowy i łączy się z piastą tarczy rozsiewającej, kołnierzem mieszadła lub sprzęgłem napędu dwutarczowego, w zależności od konstrukcji rozsiewacza. Gładki wał jest kompatybilny z konstrukcjami piasty tarczy z wpustem klinowym lub zaciskiem, powszechnymi wśród europejskich i azjatyckich producentów rozsiewaczy. Dwa otwory na śruby M8 na kołnierzu nośnika łożyska wyjściowego, rozmieszczone w odstępie 82,3 mm, sztywno mocują przekładnię do ramy rozsiewacza, zapobiegając obrotowi obudowy pod wpływem momentu reakcji podczas pracy. Ten stały system mocowania zapewnia, że ​​prostopadłe ustawienie między wałem odbioru mocy a osią tarczy wyjściowej pozostaje stałe w całym cyklu roboczym, chroniąc zazębienie przekładni stożkowej przed zużyciem wynikającym z niewspółosiowości, które mogłoby wystąpić, gdyby obudowa mogła się obracać.

CMN-01-229 Zastosowania przekładni rozsiewacza nawozów

1. Uprawa zbóż i roślin rzędowych

W wielkoskalowej produkcji zbóż, obejmującej pszenicę, kukurydzę, jęczmień, sorgo i ryż, równomierne rozprowadzanie nawozu ma bezpośredni wpływ na równomierność plonów podczas zbiorów. CMN-01-229 napędza odśrodkowe tarcze rozsiewające, które rozsiewają granulowany NPK, mocznik i siarczan amonu na szerokościach roboczych od 12 do 24 metrów w jednym przejeździe. Stała prędkość obrotowa 540 obr./min przy przełożeniu 1:1 utrzymuje stabilną prędkość obrotową tarcz niezależnie od zmian przepustnicy ciągnika, zapewniając równomierny rozkład nawozu nawet na pochyłościach lub podczas zbliżania się do uwroci, gdzie prędkość jazdy ulega wahaniom.

2. Uprawy warzyw i ogrodów towarowych

Precyzyjne zarządzanie składnikami odżywczymi w uprawie warzyw wymaga dokładnych i powtarzalnych dawek rozsiewu, bez nadmiernego stosowania, które grozi przypaleniem delikatnych korzeni. Stały stosunek wysiewu 1:1 w CMN-01-229 ułatwia kalibrację dawki: operatorzy ustawiają prędkość obrotową tarcz na WOM ciągnika, regulują prędkość jazdy i… skrzynia biegów rozsiewacza nawozów Przełożenie pozostaje stałe, zapewniając przewidywalny rozrzut. Kompaktowe rozsiewacze wyposażone w tę przekładnię radzą sobie na ciasnych polach, typowych dla upraw pasowych w ogrodach towarowych, bez masywnych rozmiarów cięższych jednostek żeliwnych.

3. Zarządzanie sadami i winnicami

Uprawy drzew owocowych, pestkowych i winorośli wymagają precyzyjnego nawożenia stref kroplowania i korytarzy międzyrzędowych, bez zanieczyszczania korony ani zagęszczania strefy korzeniowej przez ciężki sprzęt. Kompaktowe rozsiewacze napędzane silnikiem CMN-01-229 manewrują między rzędami przy niskich prędkościach ciągnika, rozsiewając kontrolowane ilości siarczanu potasu, azotanu wapnia lub granulatu dolistnego dokładnie tam, gdzie wchłanianie składników odżywczych jest największe. Zaleta lekkiej obudowy aluminiowej zmniejsza obciążenie układu zawieszenia trzypunktowego w ciągnikach sadowniczych pracujących na zboczach, poprawiając stabilność i bezpieczeństwo kierowcy podczas przejazdów z rozsiewem na zboczach.

4. Zarządzanie pastwiskami i użytkami zielonymi

W intensywnych gospodarstwach mleczarskich, hodowlach bydła mięsnego i owiec, wysokowydajne rozrzucanie wapna i nawozów na pastwiskach decyduje o jakości paszy i jej nośności. Rozsiewacz CMN-01-229 radzi sobie z grubszymi granulkami, typowymi dla wapna rolniczego, siarki bryłkowej i preparatów o kontrolowanym uwalnianiu, bez przeciążania zębów, dzięki mocy znamionowej 15 KM i wytrzymałemu zestawowi przekładni stożkowych. Niezawodna, odporna na korozję konstrukcja jest szczególnie ważna w przypadku rozsiewaczy pastwisk, które często stoją na zewnątrz między sezonami, narażone na deszcz i rosę, które mogłyby uszkodzić mniej szczelne rozwiązania.

5. Pielęgnacja trawników, boisk sportowych i pól golfowych

Zarządzanie trawnikami rekreacyjnymi wymaga precyzyjnego rozprowadzania nawozów o powolnym uwalnianiu, siarczanu żelaza, granulatu do nawożenia pogłównego oraz herbicydów przedwschodowych w niskich dawkach i z zachowaniem bardzo równomiernego rozprowadzenia. Rozsiewacze wyposażone w przekładnię rolniczą CMN-01-229 zapewniają płynny, bezwibracyjny obrót tarcz, co zapewnia wąskie tolerancje rozrzutu wymagane na wysokiej klasy boiskach sportowych i fairwayach golfowych. Elegancka, niskoprofilowa aluminiowa obudowa przekładni doskonale sprawdza się w zastosowaniach komunalnych, gdzie estetyka i ograniczona przestrzeń mają znaczenie dla klientów końcowych.

6. Ogrodnictwo, szkółki i szklarnie

Uprawy chronione i produkcja w szkółkach wymagają kompaktowych urządzeń do rozrzucania nawozu, które mieszczą się w halach szklarniowych i mogą pracować z regulacją dawki, powszechnie stosowaną w precyzyjnym ogrodnictwie. Lekka aluminiowa obudowa i standardowy interfejs WOM sprawiają, że CMN-01-229 jest kompatybilny z kompaktowymi ciągnikami użytkowymi używanymi w szklarniach i tunelach foliowych. System uszczelnień chroni przed wysoką wilgotnością i zasoleniem nawozów, typowymi dla intensywnych upraw szklarniowych, gdzie degradacja oleju przekładniowego i korozja łożysk są najczęstszymi przyczynami awarii przekładni w niezabezpieczonych jednostkach.

7. Poprawa jakości gleby i wapnowanie

Wapno rolnicze, gips, dolomit i kompostowane biostałe materiały sypkie są fizycznie bardziej ścierne i higroskopijne niż nawozy granulowane, co stawia wyższe wymagania napędowi tarczy rozsiewającej. Uszczelniona obudowa i system uszczelek odpornych na działanie chemikaliów w CMN-01-229 zapobiegają przedostawaniu się pyłu wapiennego do wnęki przekładni, a wytrzymałe przekładnie stożkowe o module 4.5 tolerują wyższe chwilowe skoki momentu obrotowego, które występują, gdy duże bryłki lub grudki wapna nagle uderzają w obracającą się tarczę. Dzięki temu przekładnia nadaje się do pełnego zakresu działań poprawiających zdrowie gleby, stosowanych w nowoczesnych programach rolnictwa regeneracyjnego w celu utrzymania długoterminowej produktywności pól.

Jak prawidłowo wymienić przekładnię nawozu CMN-01-229

1. Odłącz wałek przekaźnika mocy i zabezpiecz rozsiewacz
Przed rozpoczęciem jakichkolwiek prac należy wyłączyć WOM ciągnika i silnik. Pozostawić wał napędowy i wszystkie obracające się części do całkowitego zatrzymania. Odłączyć wał napędowy WOM od króćca wejściowego skrzyni biegów i zabezpieczyć go z dala od miejsca pracy za pomocą podpory postojowej wału napędowego lub haka bungee na dyszlu ciągnika. Opuścić rozsiewacz na stabilne, równe podłoże lub podeprzeć go na podporach o odpowiednich parametrach, aby zapobiec jego przemieszczaniu się podczas wymiany.

2. Spuść olej przekładniowy
Umieść odpowiednią miskę spustową pod skrzynią biegów i wyjmij korek spustowy, aby umożliwić całkowite spuszczenie oleju przekładniowego przed wyjęciem urządzenia z ramy. Spuszczenie oleju przed demontażem zapobiega wyciekaniu oleju na ramę i podłoże podczas demontażu. Zużyty olej przekładniowy należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego oleju. Zwróć uwagę na stan i kolor oleju jako wskaźnik zużycia skrzyni biegów: ciemny olej z metalicznym nalotem sugeruje zatarcia przekładni lub łożyska, które mogły przyczynić się do awarii.

3. Zdejmij tarczę rozsiewającą lub mieszadło z wału wyjściowego
Odkręć śrubę mocującą piastę tarczy lub kołnierz zaciskowy na wałku wyjściowym Ø25. Jeśli piasta skorodowała na wale w wyniku kontaktu z solą nawozową, użyj odpowiedniego ściągacza do piasty zamiast młotkowania, które może uszkodzić łożysko wału wyjściowego i otwór obudowy. Dokładnie oczyść czop wału wyjściowego przed demontażem, aby zapobiec przedostawaniu się zanieczyszczeń do obudowy podczas demontażu. Zaznacz położenie tarczy względem piasty, jeśli tarcza ma preferowany kierunek obrotu lub jeśli w tym modelu rozsiewacza rozrzut jest kierunkowy.

4. Odkręć skrzynię biegów od ramy
Zdejmij śruby mocujące kołnierz skrzyni biegów do ramy rozsiewacza. W przypadku ram użytkowanych przez kilka sezonów gwinty śrub mogą być zatarte przez korozję nawozów; przed próbą demontażu nałóż olej penetrujący i odczekaj odpowiednią ilość czasu, aby uniknąć zerwania śrub w gwintach ramy. Podczas demontażu śrub podeprzyj skrzynię biegów, aby zapobiec ich upadkowi i uszkodzeniu wału wyjściowego lub piasty mocującej ramę. Zwróć uwagę na oznaczenia klasy śrub, aby upewnić się, że używane śruby zamienne mają taką samą lub wyższą specyfikację.

5. Wyczyść i sprawdź powierzchnię montażową ramy
Po zdemontowaniu starego urządzenia należy oczyścić powierzchnię montażową ramy z korozji, starego materiału uszczelek i resztek nawozu. Sprawdzić otwór ramy i piastę montażową pod kątem pęknięć, wybrzuszeń lub uszkodzeń gwintu spowodowanych awarią skrzyni biegów. Uszkodzone gwinty ramy należy naprawić wkładką gwintowaną przed montażem nowego urządzenia. Prawidłowy stan powierzchni montażowej jest niezbędny, aby zapewnić dokładne osadzenie CMN-01-229 na ramie, zapobiegając niewspółosiowości między osią wyjściową a piastą tarczy, która mogłaby powodować drgania i przyspieszone zużycie łożysk już od pierwszej godziny pracy.

6. Zamontuj nowy CMN-01-229 i dokręć śruby
Umieść nową skrzynię biegów na powierzchni montażowej ramy, dopasowując otwory na śruby. Nałóż klej do gwintów na śruby mocujące i dokręć je momentem odpowiednim do rozmiaru i klasy śruby, pracując na krzyż, aby uzyskać równomierne osadzenie kołnierza obudowy. Nie polegaj wyłącznie na wyczuciu: użyj skalibrowanego klucza dynamometrycznego, aby uniknąć niedokręcenia (co może prowadzić do poluzowania pod wpływem drgań) lub przekręcenia (co może spowodować pęknięcie aluminiowego kołnierza). Sprawdź moment obrotowy po pierwszych 8 godzinach pracy, gdy uszczelka się zadomowi.

7. Napełnij olejem przekładniowym, podłącz ponownie i uruchom
Napełnij nową skrzynię biegów do prawidłowego poziomu oleju za pomocą korka wlewowego, używając oleju przekładniowego o typie i lepkości zalecanej w karcie charakterystyki przekładni CMN. Zamontuj piastę tarczy rozsiewającej na wałku wyjściowym Ø25, dokręcając ją odpowiednim momentem obrotowym. Podłącz wałek WOM do króćca wejściowego 1 3/8 Z6 i sprawdź, czy kąt roboczy wału mieści się w zakresie zalecanym przez producenta wału. Uruchom skrzynię biegów na niskich obrotach WOM na 5 do 10 minut bez obciążenia, a następnie sprawdź, czy nie ma wycieków oleju przy korku spustowym, korku wlewowym, odpowietrzniku i obu uszczelnieniach wału, zanim przywrócisz rozsiewacz do pełnej sprawności.

Konserwacja i utrzymanie

1. Regularne sprawdzanie poziomu oleju przekładniowego i jego wymiana
Sprawdzaj poziom oleju w przekładni rozsiewacza nawozu za pomocą korka wlewowego na początku każdego sezonu rozsiewu oraz co najmniej co 50 godzin pracy w przypadku ciągłej eksploatacji. Stosuj wyłącznie olej przekładniowy o klasie podanej w karcie katalogowej CMN Transmission, zazwyczaj ISO VG 220 lub GL-4/GL-5 EP. Spuść i wymień cały olej po zakończeniu każdego sezonu, ponieważ olej zanieczyszczony nawozem przyspiesza korozję i zmniejsza wytrzymałość filmu smarnego, który chroni zęby przekładni stożkowej i powierzchnie łożysk przed zużyciem.

2. Kontrola uszczelnień i uszczelek
Za każdym razem, gdy wałek odbioru mocy jest demontowany w celu konserwacji, należy sprawdzić uszczelki wargowe na wyjściach wału wejściowego i wyjściowego pod kątem wycieków oleju lub pęknięć. Należy również sprawdzić linię podziału obudowy pod kątem wycieków oleju, co wskazuje na utratę kompresji uszczelki lub odkształcenie kołnierza. Przed kolejnym sezonem rozsiewu należy wymienić uszczelki lub uszczelki wykazujące oznaki wycieku, ponieważ nawet drobna awaria uszczelki umożliwia przedostanie się wilgoci i pyłu nawozowego do obudowy i zanieczyszczenie oleju przekładniowego, co prowadzi do przyspieszonej korozji łożysk i przekładni.

3. Czyszczenie zewnętrzne po każdym rozprowadzaniu
Związki nawozów, które pozostają na zewnętrznej stronie obudowy między dniami roboczymi, absorbują wilgoć z powietrza i tworzą silnie korozyjne roztwory, które atakują powierzchnię aluminiową i krawędzie uszczelnień. Po każdym rozrzucie należy umyć zewnętrzną część przekładni czystą wodą i pozostawić do wyschnięcia przed przechowywaniem. Należy zwrócić szczególną uwagę na obszar wokół wyjść wału i kołnierza mocującego obudowę, gdzie nawóz ma tendencję do gromadzenia się w szczelinach. Zaleca się przechowywanie po sezonie z cienką powłoką ochronną na odsłoniętych powierzchniach metalowych, szczególnie w warunkach nadmorskich lub o wysokiej wilgotności.

4. Weryfikacja momentu dokręcania śrub montażowych
Ponownie sprawdź moment dokręcania śrub mocujących obudowę po pierwszych 8 godzinach pracy w nowej instalacji oraz w kolejnych corocznych okresach serwisowych. Wibracje spowodowane ciągłym rozpieraniem mogą powodować stopniowe luzowanie się śrub, szczególnie w przypadku kołnierzy aluminiowych, gdzie utrata napięcia wstępnego śrub z powodu cykli rozszerzalności cieplnej jest znanym mechanizmem. Użyj skalibrowanego klucza dynamometrycznego zamiast szacować na dotyk. Luźne śruby mocujące powodują kołysanie się obudowy na ramie, powodując niewspółosiowość obciążeń łożyska wału wyjściowego, co przyspiesza zużycie i ostatecznie prowadzi do pękania obudowy w miejscach otworów na śruby.

5. Konserwacja odpowietrznika
Odpowietrznik zapobiega wzrostowi ciśnienia wewnętrznego, który mógłby wymusić przedostanie się oleju przekładniowego przez uszczelnienia wału podczas cykli termicznych, ale stanowi również drogę do przedostawania się zanieczyszczeń w przypadku zatkania lub uszkodzenia. Należy sprawdzić odpowietrznik na początku każdego sezonu, aby upewnić się, że jest drożny i działa prawidłowo. Zablokowany odpowietrznik powoduje wewnętrzne nadciśnienie, które powoduje wysunięcie warg uszczelniających i wyciek oleju przez styk statyczny obudowy. Należy natychmiast wyczyścić lub wymienić zatkane odpowietrzniki; koszt części jest znikomy w porównaniu z wymianą łożyska spowodowaną zanieczyszczoną kąpielą olejową powstałą w wyniku wyciśnięcia uszczelnienia.

6. Monitorowanie hałasu i wibracji podczas pracy
Eksploatacja CMN-01-229 pod obciążeniem generuje charakterystyczny, niski dźwięk zazębienia, który doświadczeni operatorzy uczą się rozpoznawać jako normalny dźwięk bazowy urządzenia. Zmiany w stosunku do tego dźwięku bazowego, w tym nowe dźwięki zgrzytania, wycia lub stukania przy określonych prędkościach tarcz, a także nowe drgania przenoszone na całe ciało, wyczuwalne przez ramę rozsiewacza, są wiarygodnymi, wczesnymi wskaźnikami zużycia łożysk, uszkodzenia zębów przekładni lub awarii układu smarowania. Działanie w odpowiedzi na te wczesne sygnały ostrzegawcze poprzez demontaż przekładni w celu przeprowadzenia inspekcji i analizy oleju jest znacznie bardziej opłacalne niż kontynuowanie pracy do momentu wystąpienia poważnej awarii przekładni w trakcie krytycznego okresu rozsiewu.

Przekładnia koparki do dołków kontra przekładnia rozsiewacza nawozu

Czym jest skrzynia biegów koparki do dołków?

Przekładnia koparki do dołków słupkowych to układ przeniesienia napędu montowany na połączeniu wału napędowego WOM ciągnika ze świdrem narzędzia do kopania dołków słupkowych. Jej głównym celem konstrukcyjnym jest przekształcenie obrotów WOM ciągnika o wysokiej prędkości i stosunkowo niskim momencie obrotowym na obroty o niskiej prędkości i wysokim momencie obrotowym, niezbędne świdrowi do czystego przewiercania się przez glebę, glinę, żwir lub grunt z korzeniami. Typowe przełożenia redukcyjne dla przekładni koparki do dołków słupkowych wahają się od 2:1 do 5:1 lub więcej, w zależności od średnicy świdra i zakresu twardości gleby, do którego maszyna jest zaprojektowana. Obudowy są wykonane z żeliwa lub wytrzymałej stali stopowej, aby wytrzymać obciążenia udarowe i momenty przeciągnięcia generowane, gdy świder napotyka zakopane skały, gęstą glinę lub duże korzenie drzew podczas kopania.

Zalety przekładni koparki do otworów słupowych

• Wysoki moment obrotowy: Przekładnie redukcyjne znacznie zwiększają moment obrotowy wejściowy, dając świdrowi siłę obrotową umożliwiającą penetrację gęstej lub kamienistej gleby bez konieczności używania do jej napędzania dużego ciągnika. Przekładnia 2:1 podwaja moment obrotowy wejściowy na wale świdra, umożliwiając mniejszym ciągnikom radzenie sobie z trudnymi warunkami glebowymi.
• Zgodność z zabezpieczeniem przeciążeniowym: Większość skrzyń biegów koparek do dołów słupowych jest zaprojektowana do współpracy z wałami odbioru mocy ze śrubami ścinanymi lub sprzęgłami poślizgowymi, które chronią skrzynię biegów i układ napędowy ciągnika przed nagłymi skokami momentu obrotowego w przypadku uderzenia świdra w nieruchomą przeszkodę, zapobiegając w ten sposób katastrofalnym uszkodzeniom obudowy.
• Trwała konstrukcja odporna na obciążenia udarowe: Obudowy z żeliwa lub ciężkiej stali stopowej pochłaniają cykliczne obciążenia udarowe występujące podczas normalnych operacji wiertniczych, zapewniając długą żywotność w wymagających warunkach użytkowania przez firmy wynajmujące, wykonawców i gospodarstwa rolne, gdzie sprzęt pracuje w sposób ciągły na różnych rodzajach gleby.
• Łatwy montaż: Standardowe rozmieszczenie otworów na śruby w obudowie skrzyni biegów jest zgodne ze standardowymi rozstawami otworów stosowanych w branży, co sprawia, że ​​wymiana części różnych marek jest prosta dla dealerów i użytkowników końcowych dysponujących standardowymi częściami zamiennymi do skrzyni biegów.

Zastosowania przekładni koparki do otworów słupowych

• Montaż ogrodzenia: Wiercenie otworów o jednakowej głębokości pod drewniane, stalowe lub betonowe słupki ogrodzeniowe wzdłuż granic pastwisk, obwodów posesji i projektów ogrodzeń przydrożnych, gdzie szybkość i jednakowa głębokość mają znaczenie na dużych odległościach liniowych.
• Sadzenie drzew: Tworzenie dołów do sadzenia w sadach, sadzenie pasów ochronnych i programy odnowy roślinności przydrożnej na skalę, która sprawia, że ​​kopanie ręczne lub maszynowe jest nieekonomiczne w porównaniu ze świdrem zamontowanym na ciągniku.
• Montaż znaków i słupów energetycznych: Wiercenie otworów pod znaki kierunkowe, wiejskie słupy energetyczne, słupy kotwiące farmy słoneczne i systemy kratownic winnic, gdzie wymagany jest otwór cylindryczny o precyzyjnej średnicy i powtarzalnej głębokości.

Czym jest skrzynia biegów rozsiewacza nawozu?

Przekładnia rozsiewacza nawozu, zwana również przekładnią rozdzielacza nawozu, jest niezbędnym elementem maszyn rolniczych zaprojektowanych specjalnie do zadań takich jak przygotowanie gleby, pielęgnacja roślin i rozrzucanie nawozów. Umieszczona w centralnej części rozsiewacza, przekazuje moc z WOM ciągnika na wirujące tarcze lub ślimaki, które równomiernie rozprowadzają nawóz na polu. Przekładnie te zostały zaprojektowane z myślą o trwałości i odporności chemicznej, zapewniając równomierne przenoszenie mocy, aby sprostać zróżnicowanym wymaganiom operacyjnym dla różnych rodzajów upraw, wielkości pól i specyfikacji nawozów. Model CMN-01-229 reprezentuje tę kategorię dzięki przekładni stożkowej 1:1, prędkości wejściowej 540 obr./min i aluminiowej konstrukcji zoptymalizowanej pod kątem korozyjnego środowiska nawozów.

Zalety przekładni rozsiewacza nawozów

• Odporność na korozję: Specjalnie zaprojektowane, aby wytrzymać działanie agresywnych chemicznie związków nawozowych, w tym azotanu amonu, chlorku potasu i mocznika. Posiadają uszczelnione obudowy i odporne na chemikalia materiały uszczelniające, które chronią układ przekładni przed korozją, która w takim środowisku szybko niszczy odsłonięte metalowe elementy.
• Przewidywany stosunek prędkości 1:1: Stały stosunek nawozu zapewnia niezawodną i powtarzalną kalibrację dawki rozsiewu przy kolejnych sesjach wysiewu, co jest niezbędne do przestrzegania zaleceń agrotechnicznych dotyczących nawożenia, które określają ilość kg na hektar przy określonej prędkości jazdy i liczbie obrotów tarcz na minutę.
• Lekka konstrukcja aluminiowa: Zmniejsza masę osprzętu w porównaniu z alternatywami żeliwnymi, poprawiając stabilność ciągnika na zboczach i maksymalizując efektywną ładowność w zasobniku rozsiewacza przy danym limicie nacisku na oś ciągnika.
• Szeroka kompatybilność między markami: Standardowe wymiary wału wejściowego WOM i gładkiego wału wyjściowego pasują do najpopularniejszych konstrukcji ram rozsiewaczy na świecie, co sprawia, że ​​CMN-01-229 jest praktycznym, uniwersalnym zamiennikiem i opcją dostawy OEM w wielu rynkach rolniczych.

Zastosowania przekładni rozsiewacza nawozów

• Rozrzucanie nawozów granulowanych: Napędzanie odśrodkowych tarcz rozsiewających do rozprowadzania związków NPK, mocznika, potasu i wapna w uprawach rolnych, pastwiskach i systemach produkcji pasz o komercyjnych szerokościach rozsiewu.
• Rozprzestrzenianie się środków poprawiających glebę: Dystrybucja wapna rolniczego, gipsu, siarki i materiałów kompostowanych służących do korygowania pH gleby i poprawy jej struktury w systemach upraw rzędowych i mieszanych.
• Utrzymanie trawników i terenów rekreacyjnych: Zapewnia precyzyjny napęd tarczowy o niskim poziomie wibracji do powolnego uwalniania nawozu, nawożenia pogłównego i rozprowadzania środków przed wschodami na boiskach sportowych, polach golfowych i terenach rekreacyjnych.

Tabela porównawcza:

Przekładnia rozsiewacza nawozu i wałek odbioru mocy do maszyn rolniczych

Wał odbioru mocy (WOM), czyli wał odbioru mocy, to mechaniczne połączenie między wewnętrzną mocą wyjściową ciągnika a skrzynią biegów rozsiewacza nawozu. Silnik ciągnika napędza standardowy wał odbioru mocy tylnej osi z prędkością 540 obr./min, a wał przekazuje tę energię obrotową przez zmienną szczelinę między punktem zaczepienia ciągnika a wejściem rozsiewacza. Rolnicze wały WOM to teleskopowe zespoły rurowo-rowkowe, które dostosowują się do zmieniającej się odległości między ciągnikiem a narzędziem, gdy układ zawieszenia podnosi się, opada i porusza przegubowo po nierównym terenie. Zazwyczaj zawierają one sprzęgło poślizgowe z tarczą cierną lub sprzęgło ze śrubą ścinaną, które działa jak ofiarne urządzenie przeciążeniowe, przerywając przenoszenie momentu obrotowego w przypadku zakleszczenia się tarczy rozsiewającej na ciele obcym lub zatarcia skrzyni biegów, chroniąc zarówno skrzynię biegów, jak i przekładnię WOM ciągnika przed poważnymi uszkodzeniami.

Wielowypust wejściowy 1 3/8 Z6 w CMN-01-229 został specjalnie dobrany do jarzma żeńskiego wału odbioru mocy (WOM) od strony narzędzia, zapewniając stabilne, bezpoślizgowe połączenie po zatrzaśnięciu się kołnierza blokującego w rowku na czopie wejściowym. Po załączeniu WOM ciągnika wał napędowy zaczyna obracać się z prędkością 540 obr./min, przenosząc tę ​​prędkość i moment obrotowy przez pary przegubów Cardana wału, rury teleskopowe, aż do wejścia skrzyni biegów. Wewnątrz CMN-01-229, zestaw przekładni stożkowej zmienia kierunek napędu o 90 stopni i przekazuje prędkość w stosunku 1:1 na wał wyjściowy, który następnie obraca tarczę rozsiewającą z tą samą prędkością 540 obr./min, co WOM ciągnika. Ten kompletny układ przeniesienia napędu od silnika ciągnika do wirującej tarczy jest niezawodny tylko tak, jak jego najsłabsze ogniwo, dlatego długość teleskopowa wału WOM, kąt pracy przegubu Cardana i ustawienie sprzęgła przeciążeniowego muszą być prawidłowo dopasowane do specyfikacji rozsiewacza i skrzyni biegów przed rozpoczęciem pracy.

Podczas wybierania lub wymiany Wał odbioru mocy W przypadku stosowania z przekładnią rozsiewacza nawozów CMN-01-229, trzy parametry mają kluczowe znaczenie. Po pierwsze, długość wału teleskopowego w stanie złożonym i rozciągniętym musi być tak dobrana, aby wał nigdy nie był całkowicie ściśnięty ani całkowicie rozciągnięty w całym zakresie ruchu trzypunktowego układu zawieszenia, ponieważ w obu przypadkach istnieje ryzyko zapadnięcia się wału lub jego rozerwania w stawach. Po drugie, kąt roboczy każdego przegubu krzyżakowego powinien stale utrzymywać się poniżej 15–18 stopni, aby uniknąć nadmiernych wibracji, cyklicznych zmian momentu obrotowego i przyspieszonego zużycia przegubów, które mogłyby rozprzestrzeniać się na koła zębate stożkowe wewnątrz CMN-01-229. Po trzecie, nastawa sprzęgła poślizgowego musi być skalibrowana tak, aby zwolnić sprzęgło, zanim moment obrotowy w przekładni przekroczy jego znamionowy limit 15 KM przy pracy ciągłej, chroniąc zęby koła zębatego stożkowego przed przeciążeniem zmęczeniowym w przypadku zablokowania tarczy lub utknięcia silnika. Producenci, tacy jak CMN Transmission, mogą doradzić w sprawie specyfikacji wału odbioru mocy kompatybilnego z CMN-01-229, w zależności od modelu ciągnika, geometrii układu zawieszenia i zastosowanej ramy rozsiewacza.

Wał odbioru mocy i przekładnia rozsiewacza nawozu tworzą kompletny system przenoszenia mocy z ciągnika na tarczę, który decyduje o wydajności, bezpieczeństwie i niezawodności całego procesu rozsiewu. Prawidłowo dobrany wał odbioru mocy, pracujący pod właściwym kątem, w połączeniu z precyzyjnym zestawem przekładni stożkowych CMN-01-229 i odporną na korozję obudową, zapewnia stałą prędkość tarczy w całym sezonie rozsiewu, od wczesnego wysiewu nawozu przedsiewnego po rozsiew wapna po zbiorach. System ten eliminuje straty mocy, problemy z wibracjami i przedwczesne awarie podzespołów, które występują w przypadku stosowania niedopasowanych kombinacji wału i przekładni, dzięki czemu prawidłowe dobranie podzespołów to inwestycja, która zwraca się przez wiele sezonów w postaci niższych kosztów konserwacji i wyższej dokładności rozsiewu.

Dlaczego warto wybrać przekładnie do rozsiewaczy nawozów firmy CMN Transmission?

Firma Korea CMN Transmission Co., Ltd. została założona w 2000 roku i ma siedzibę w Sandan-o, Danwon-gu, Ansan-si, Gyeonggi-do w Korei. Z ponad 100 pracownikami fabryki zaangażowanymi w badania, rozwój, produkcję i globalną sprzedaż produktów do przenoszenia mocy w rolnictwie, CMN Transmission rozwinęło się w ciągu ponad dwóch i pół dekady, stając się zaufanym dostawcą dla producentów sprzętu OEM, dystrybutorów maszyn i przedsiębiorstw zajmujących się końcowym użytkowaniem rolnictwa w ponad 60 krajach. Nasza roczna zdolność produkcyjna przekracza 500 000 sztuk, a każda wysyłana przez nas jednostka jest wytwarzana zgodnie z certyfikowanym systemem zarządzania jakością ISO 9001 i posiada certyfikat CE, tam gdzie jest to wymagane do wprowadzenia na rynek europejski.

Nasza oferta produktów dla sektora przekładni rolniczych jest kompleksowa. Produkujemy przekładnie do sieczkarni obrotowych, przekładnie glebogryzarek obrotowych, przekładnie wozów paszowych, przekładnie kosiarek obrotowych, przekładnie rozsiewaczy nawozów, przekładnie kosiarek bijakowych, przekładnie koparek do dołków, przekładnie pras zwijających, przekładnie pras kostkujących, przekładnie kosiarek dyskowych, przekładnie nawadniające z centralnym punktem obrotu, przekładnie napędów hydraulicznych, przekładnie maszyn do kiszonki, przekładnie opryskiwaczy sadowniczych, przekładnie zgrabiarek obrotowych, przekładnie kombajnów zbożowych, przekładnie do magazynowania ziarna, przekładnie do transportu ziarna, przekładnie do przystawek do zbioru kukurydzy, przekładnie listew tnących oraz przekładnie do karmienia drobiu, a także niestandardowe przekładnie rolnicze, obejmujące prawie tysiąc specyfikacji. Ten szeroki zakres asortymentu oznacza, że ​​CMN Transmission jest kompleksowym dostawcą zaspokajającym większość potrzeb dystrybutora w zakresie przekładni rolniczych, co redukuje złożoność dostawców i zapewnia spójne standardy jakości w wielu kategoriach produktów.

Oprócz skrzyń biegów, nasza oferta produktów obejmuje wały WOM, przeguby krzyżakowe, jarzma, rury teleskopowe, ograniczniki momentu obrotowego, osłony wałów WOM, sprzęgła, łożyska, noże, łańcuchy i koła zębate. Oznacza to, że CMN Transmission może dostarczyć kompletne pakiety układu napędowego, od wyjścia WOM ciągnika po wał wyjściowy narzędzia, wspierając klientów OEM, którzy potrzebują wspólnie zaprojektowanych pakietów komponentów, a nie pojedynczych części pochodzących od wielu dostawców.

Nasze rynki eksportowe obejmują Stany Zjednoczone, Kanadę, Meksyk, Brazylię, Argentynę, Francję, Niemcy, Włochy, Hiszpanię, Wielką Brytanię, Rosję, Chiny, Indie, Tajlandię, Wietnam, Turcję, Australię i Nową Zelandię, co daje CMN Transmission praktyczne i sprawdzone doświadczenie logistyczne w zakresie regulacji prawnych, wymogów certyfikacyjnych i oczekiwań dotyczących wsparcia technicznego na najbardziej wymagających rynkach sprzętu rolniczego na świecie. Wspieramy produkcję niestandardową, opartą na rysunkach i specyfikacjach klienta, dla wszystkich typów skrzyń biegów, zespołów wałów odbioru mocy (WOM) i komponentów maszyn rolniczych, dzięki czemu CMN Transmission jest preferowanym partnerem dla międzynarodowych firm produkujących sprzęt rolniczy, które potrzebują elastyczności produkcji i niezawodnej skali produkcji.

Często zadawane pytania

P: Jakiego oleju przekładniowego należy użyć w skrzyni biegów rozsiewacza nawozów CMN-01-229 i jak często należy wymieniać olej?
A: Należy stosować olej przekładniowy ISO VG 220 EP o klasie GL-4 lub GL-5, zgodnie z normą CMN-01-229. Należy unikać stosowania oleju hydraulicznego lub silnikowego, ponieważ nie zapewniają one wytrzymałości powłoki olejowej na ekstremalne ciśnienia, wymaganej przez przekładnie stożkowe pod obciążeniem. Prawidłowy poziom oleju w przekładni rozsiewacza nawozów należy sprawdzać korkiem wlewowym na początku każdego sezonu. Należy co roku, pod koniec sezonu rozsiewu, spuszczać olej do pełna i uzupełniać, ponieważ nawet niewielka ilość zanieczyszczeń pyłem nawozowym przedostająca się do oleju szybko obniża jego smarowność i powoduje korozję bieżni łożysk. W przypadku intensywnej eksploatacji przekraczającej 100 godzin w sezonie, należy rozważyć kontrolę oleju w połowie sezonu i jego częściowe uzupełnienie.

P: Jakie przełożenie przekładni rozsiewacza nawozu jest prawidłowe dla mojego ciągnika z WOM 540 obr./min i rozsiewacza tarczowego odśrodkowego?
A: CMN-01-229 pracuje z przełożeniem 1:1, co oznacza, że ​​wałek wyjściowy tarczy obraca się z taką samą prędkością obrotową jak wałek wejściowy WOM, czyli zazwyczaj 540 obr./min. W przypadku większości zastosowań związanych z rozsiewaniem nawozów granulowanych, wapna i nasion, prędkość obrotowa tarczy 540 obr./min mieści się w idealnym zakresie dla odśrodkowych schematów rzutu w rozsiewaczach o szerokości roboczej od 12 do 24 metrów. Jeśli producent rozsiewacza określi wyższą lub niższą prędkość obrotową tarczy, potrzebna będzie przekładnia o innym przełożeniu. W przypadku CMN-01-229 każdy ciągnik ze standardowym tylnym WOM 540 obr./min i czopem wielowypustowym 1 3/8 Z6 będzie bezpośrednio kompatybilny.

P: Czy CMN-01-229 jest bezpośrednim zamiennikiem oryginalnych przekładni rozsiewaczy nawozów od europejskich lub północnoamerykańskich producentów rozsiewaczy?
O: W wielu przypadkach tak. CMN-01-229 wykorzystuje standardowe specyfikacje wymiarowe zarówno dla wielowypustu wejściowego 1 3/8 Z6, jak i gładkiej osi wyjściowej Ø25, które są zgodne z powszechnie stosowanymi w branży układami OEM. Okrąg śrub kołnierza montażowego i wymiary obudowy skrzyni biegów są dostosowane do popularnych formatów podwozi z rozpierakiem w środkowej ramie. Ponieważ jednak konstrukcje ram rozpieraczy różnią się w zależności od producenta i roku modelowego, zalecamy sprawdzenie wymiarów montażowych ramy, położenia osi wału i luzów obudowy względem oryginalnego urządzenia przed złożeniem zamówienia hurtowego. CMN Transmission może dostarczyć rysunki techniczne w celu weryfikacji dopasowania dla klientów OEM i dystrybutorów.

P: Dlaczego z przekładni rozsiewacza nawozu wycieka olej i jak mogę to naprawić?
A: Wycieki oleju w przekładniach rozsiewaczy nawozów najczęściej występują w trzech miejscach: na uszczelnieniu wargowym wału wejściowego, uszczelnieniu wargowym wału wyjściowego oraz uszczelce rozdzielającej obudowę. Uszkodzenie uszczelnienia wału wejściowego jest często spowodowane przedostaniem się zanieczyszczeń nawozowych do uszczelnienia i porysowaniem powierzchni wału pod nim. Uszkodzenie uszczelnienia wału wyjściowego może być spowodowane działaniem związków chemicznych nawozów na standardowe uszczelki z gumy NBR. Nieszczelności w połączeniach obudowy występują, gdy moment dokręcania śrub montażowych jest niewystarczający lub uszczelka została ściśnięta ponad dopuszczalny limit. Aby naprawić usterkę, należy spuścić olej, zdemontować uszkodzony element, oczyścić powierzchnie styku i zamontować nowe uszczelki lub nową uszczelkę z zestawu części zamiennych CMN-01-229. Jednocześnie należy sprawdzić i wyregulować odpowietrznik, ponieważ zablokowany odpowietrznik powoduje nadciśnienie, które przyspiesza uszkodzenie uszczelki.

P: Gdzie mogę kupić oryginalne części przekładni rozsiewacza nawozu CMN-01-229 w celu naprawy?
A: Oryginalne części zamienne CMN-01-229, w tym uszczelnienia olejowe, zestawy uszczelek, pary przekładni stożkowych, łożyska i kompletne zespoły wałów, są dostępne bezpośrednio w CMN Transmission za pośrednictwem naszej autoryzowanej sieci dystrybutorów lub poprzez bezpośrednie zapytanie fabryczne dla odbiorców hurtowych. Przy zamawianiu części należy zawsze podawać numer modelu CMN-01-229 i określić wymagany element, zgodnie z jego numerem referencyjnym na liście części. Stosowanie nieoryginalnych przekładni stożkowych lub łożysk z nieokreślonych źródeł wiąże się z ryzykiem nieprawidłowej geometrii zębów, niewłaściwego modułu lub niewystarczającej twardości, co może spowodować szybką awarię i potencjalne uszkodzenie obudowy. Aby uzyskać pełną listę części zamiennych wraz z numerami części, prosimy o kontakt z naszym zespołem sprzedaży.

P: Jak mogę stwierdzić, czy przekładnia rozsiewacza nawozu CMN-01-229 wymaga wymiany, czy naprawy?
A: Wymiana zamiast naprawy jest wskazana, gdy w obudowie występuje pęknięcie rozprzestrzeniające się od piasty śruby mocującej lub otworu wału, gdy zęby przekładni stożkowej wykazują wżery, odpryski lub fragmenty uszkodzonych zębów widoczne podczas kontroli, lub gdy otwory łożyskowe w obudowie są nadmiernie zużyte i nie utrzymują już bezpiecznie zewnętrznych bieżni łożyska. Jeśli olej spuszczony podczas pracy jest silnie metaliczny, ciemnobrązowy, a nie bursztynowy, i zawiera widoczne cząstki metalu, nastąpiło już znaczne zużycie przekładni lub łożyska. Na tym etapie naprawa elementów wewnętrznych z jednoczesnym ponownym wykorzystaniem zużytej obudowy rzadko jest opłacalna w porównaniu z montażem nowego urządzenia CMN-01-229 z pełną gwarancją producenta i znanym okresem eksploatacji.

P: Czy CMN-01-229 może rozprowadzać materiały żrące, takie jak azotan amonu lub chlorek potasu?
O: Tak. Obudowa ze stopu aluminium CMN-01-229 z ochronną powłoką, w połączeniu z odpornymi na chemikalia materiałami uszczelniającymi i uszczelnionymi wkładami łożyskowymi, została zaprojektowana tak, aby wytrzymać zewnętrzne środowisko chemiczne wytwarzane przez azotan amonu, chlorek potasu, mocznik i pył złożony z nawozów NPK podczas rozrzucania. Wewnętrzna komora przekładni jest odizolowana od środowiska zewnętrznego za pomocą uszczelek wargowych i uszczelki obudowy, dzięki czemu sama kąpiel olejowa przekładni nie jest narażona na działanie związków nawozowych podczas normalnej pracy. Głównym zagrożeniem jest gromadzenie się nawozu w zewnętrznych szczelinach między sesjami; regularne płukanie eliminuje to ryzyko i jest najprostszym skutecznym środkiem antykorozyjnym, wydłużającym żywotność przekładni w agresywnym środowisku nawozów.

P: Jaka jest różnica pomiędzy przekładnią rozsiewacza nawozu a przekładnią dystrybutora nawozu?
A: Przekładnia rozsiewacza nawozu i przekładnia rozdzielacza nawozu to dwie nazwy tej samej kategorii podzespołów. Oba terminy odnoszą się do przekładni stożkowej o kącie prostym, która przekazuje moc z WOM na tarczę rozsiewającą, mieszadło lub ślimak dozujący w ciągnionej lub zawieszanej maszynie do nawożenia. Termin „przekładnia rozdzielacza” jest bardziej powszechny na europejskich rynkach rolniczych i w literaturze, natomiast „przekładnia rozsiewacza nawozu” jest powszechniej stosowanym określeniem na rynkach północnoamerykańskim, australijskim i azjatyckim. Technicznie rzecz biorąc, obie nazwy opisują dokładnie ten sam typ, funkcję i specyfikację przekładni, a model CMN-01-229 jest sprzedawany pod obiema nazwami, aby obsługiwać klientów międzynarodowych we wszystkich regionach.

P: Czy CMN Transmission może dostarczyć niestandardowe przekładnie do rozsiewaczy nawozów o innych przełożeniach i wymiarach?
O: Tak. CMN Transmission oferuje produkcję niestandardowych skrzyń biegów rolniczych na podstawie dostarczonych przez klienta rysunków i specyfikacji technicznych. Jeśli projekt rozsiewacza wymaga innego przełożenia, zmodyfikowanego kołnierza montażowego, innej średnicy wału wyjściowego lub innej specyfikacji wielowypustu wejściowego, nasz zespół inżynierów może przeanalizować Państwa wymagania i zaproponować rozwiązanie dostosowane do indywidualnych potrzeb, w ramach naszych możliwości produkcyjnych. Projekty niestandardowe są dostępne dla partnerów OEM i dystrybutorów w ilościach hurtowych. Prosimy o kontakt z naszym zespołem sprzedaży, przekazując rysunek lub arkusz specyfikacji, aby rozpocząć analizę techniczną. Standardowa dostawa niestandardowych jednostek jest wyceniana indywidualnie dla każdego projektu, w zależności od stopnia złożoności, wymagań dotyczących narzędzi i wielkości zamówienia.

P: Do jakiego zakresu mocy ciągnika jest przeznaczona skrzynia biegów rozsiewacza nawozu CMN-01-229?
A: CMN-01-229 ma moc znamionową 15 KM przy ciągłej pracy przy 540 obr./min na wejściu WOM, co odpowiada ciągnikom o mocy od około 20 do 60 KM w typowych warunkach obciążenia rozsiewacza. W praktyce rolniczej obciążenie WOM jednotarczowego odśrodkowego rozsiewacza nawozów rzadko zbliża się do pełnej mocy znamionowej ciągnika średniej klasy, dlatego przekładnia jest ostrożnie dobierana do rzeczywistych obciążeń występujących podczas pracy w polu. Podłączenie CMN-01-229 do ciągników o znacznie większej mocy nie powoduje uszkodzeń, o ile obciążenie samej tarczy rozsiewacza nie przekracza regularnie 15 KM. Jednak używanie ciągnika o mocy znacznie przekraczającej minimalną wymaganą dla rozsiewacza jest powszechną praktyką i nie wpływa na żywotność przekładni przy pracy w zakresie deklarowanej mocy znamionowej.
