适用于约翰迪尔115、120型割草机的动力输出轴

适用于约翰迪尔割草机型号的可靠动力输出轴

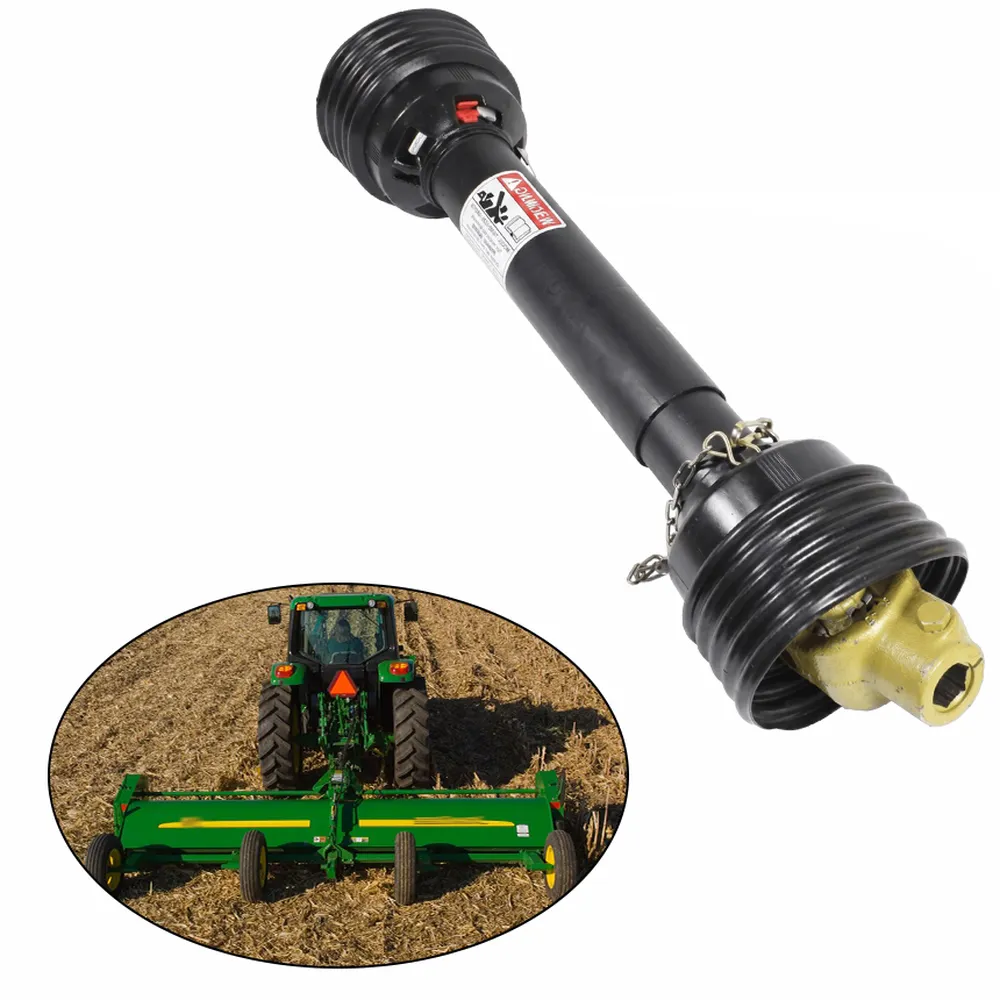

适用于约翰迪尔115型、120型割草机的动力输出轴

适用于约翰迪尔115和120型割草机的动力输出轴（PTO轴）旨在将拖拉机动力输出轴的全部动力传递至约翰迪尔100系列牵引式割草机的高强度传动系统。该动力输出轴符合CAT4系列4传动系统标准，采用冷拔合金钢管、精密锻造轭架和热处理万向节，可在1000转/分的动力输出轴转速下提供稳定、无振动的动力。集成式滑动离合器提供过载保护，防止割草机转子接触岩石、树桩或其他意外碎片时造成昂贵的变速箱和传动系统损坏。该动力输出轴符合ISO 9001、CE和TS16949质量标准，可作为Weasler动力输出轴和其他原厂部件的同等替代品，价格显著降低，且可靠性和安全性丝毫不减。

这款专为实际农业作业而设计的割草机动力输出轴，在各种植被管理场景中均表现出色。无论是收割后粉碎茂密的玉米秸秆、管理杂草丛生的牧场、清理路边植被，还是维护果园通道和葡萄园行，这款割草机动力输出轴都能在持续高负荷条件下提供稳定可靠的动力传输。伸缩式内外钢管设计，使动力输出轴的长度能够随着拖拉机和割草机在不平坦地形上的旋转而自动调节，从而保持恒定的动力传输角度。全长CE认证的动力输出轴防护罩可包裹所有旋转部件，保护操作人员和旁观者的安全。无论您管理的是大型农田、放牧牧场、商业路边作业队还是果园，这款来自CMN Transmission的农业动力输出轴都是您John Deere 115或120割草机的明智之选，它经久耐用且经济实惠。

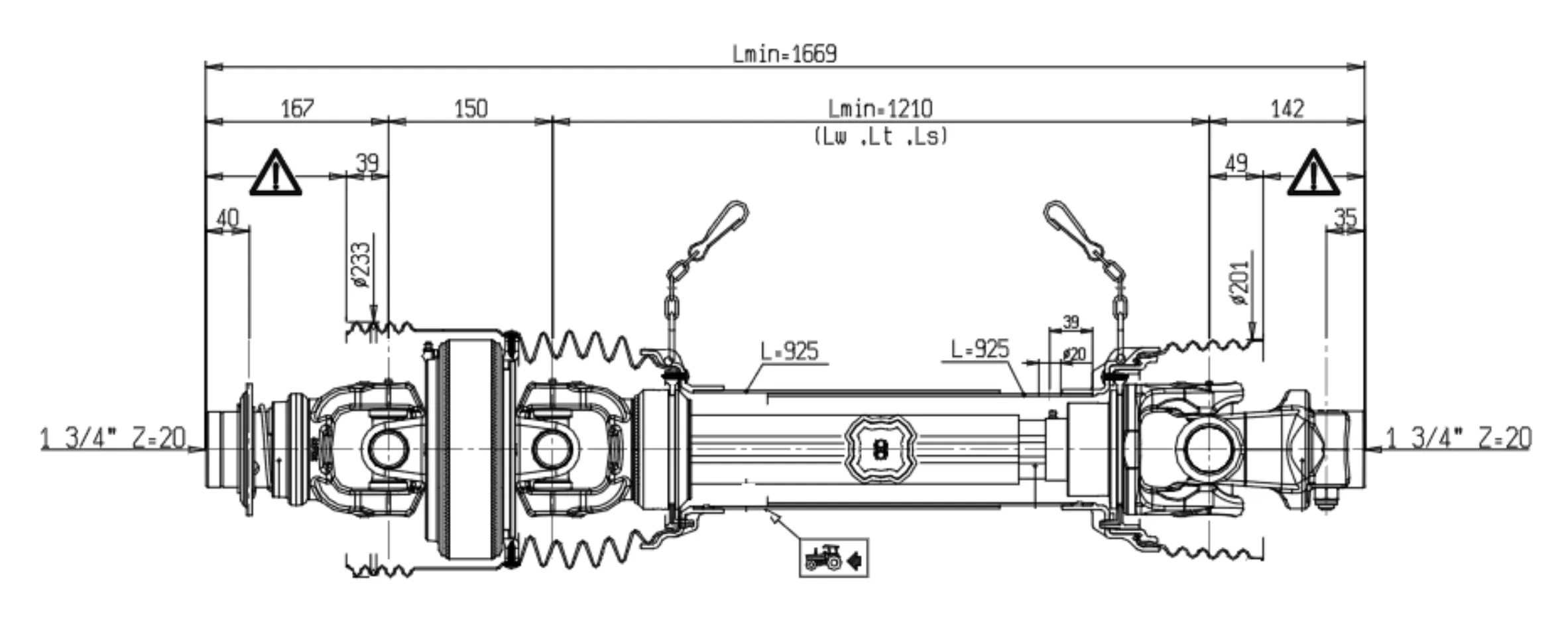

主轴：CAT 7/8 SFT SH系列等速万向节

最大扭矩=6750牛米

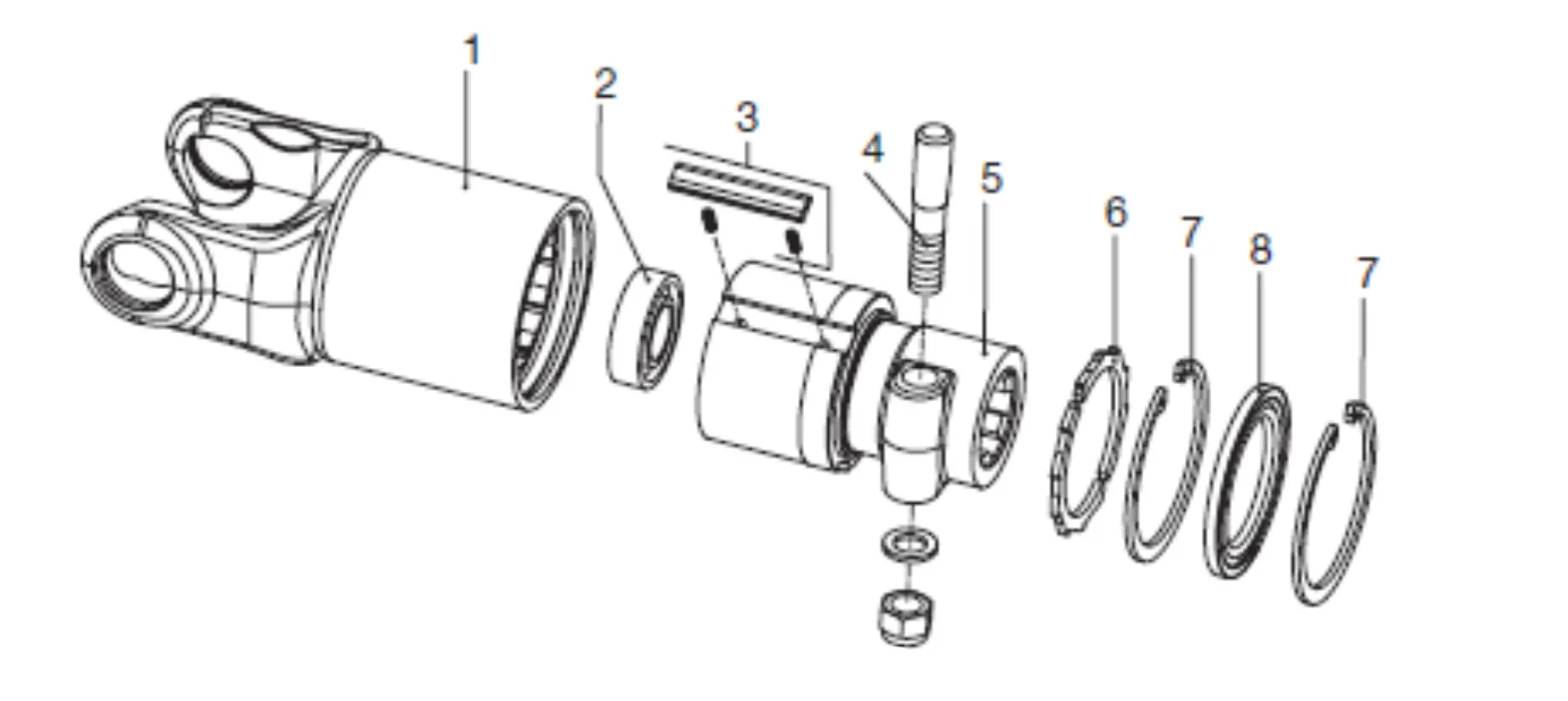

SH系列RL3超速

约翰迪尔115/120型甩刀式粉碎机规格

技术规格

约翰迪尔割草机动力输出轴的特点

1. 精准匹配原厂配件
这款适用于约翰迪尔（John Deere）割草机的动力输出轴（PTO轴）按照原厂（OEM）尺寸精确设计，可直接螺栓安装于约翰迪尔115和120型割草机上。1-3/8英寸 x 21齿花键的拖拉机万向节可直接滑入标准的1000型动力输出轴输出轴短节，无需垫片、适配器或任何改装。正确的动力输出轴尺寸和万向节几何形状可确保合适的运行角度，并消除导致万向节过早磨损的振动。可直接替换Weasler动力输出轴和其他原厂部件。

2. 重型 CAT4 系列结构
这款重型动力输出轴按照 CAT4 / Series 4 传动系统标准制造，采用冷拔合金钢动力输出轴管，内管为高强度柠檬形截面，外管为星形截面，以实现最大的扭矩容量和轴向滑动强度。经热处理的轭架和硬化动力输出轴万向节额定可承受高达 1000 Nm 的连续扭矩，使其适用于约翰迪尔 115 和 120 100 系列破碎机的全功率范围，即使在最严苛的田间作业条件下也能正常工作。

3. 集成式滑动离合器过载保护
内置的滑动离合器动力输出轴机构会在冲击载荷或突发障碍物超过预设扭矩阈值时自动断开传动系统，从而保护拖拉机的动力输出轴变速箱、割草机变速箱以及整个动力输出轴传动系统免受过载损坏。与每次发生故障后都需要停止作业并更换螺栓的剪切螺栓式动力输出轴不同，滑动离合器会在障碍物清除后自动重新接合，从而显著减少田间作业的停机时间。离合器滑动扭矩已在工厂设定，并可在现场进行调节。

4. CE认证的全长安全护栏
操作人员安全不容妥协。随附的动力输出轴护罩和全长动力输出轴防护组件已通过 CE 认证，可完全包裹所有旋转管、轭架和万向节，覆盖整个轴的运行长度。防护罩采用抗冲击聚合物制成，配有固定链，可在轴旋转时保持其静止，并符合欧盟机械指令 2006/42/EC 和 OSHA 的要求。防护罩可随动力输出轴管伸缩，在所有伸展长度下均能保持完全覆盖，确保在各种现场条件下均符合规范并提供有效保护。

5. 先进的耐腐蚀涂层
所有钢制动力输出轴部件，包括轭架、动力输出轴适配器法兰和伸缩管，均经过高附着力磷酸盐转化涂层预处理，然后在组装前涂覆防腐油脂。这种多层表面保护系统显著延长了动力输出轴在潮湿、泥泞或经化学处理的农田作业时的使用寿命。因此，该动力输出轴的抗锈蚀和抗氧化性能远优于标准涂漆或裸钢材质的同类产品，从而降低了多个作业季高强度使用的总拥有成本。

6. 定制动力输出轴支撑和原厂灵活性
CMN Transmission 为需要特定尺寸动力输出轴、非标动力输出轴轭架配置、特殊尺寸动力输出轴万向节十字接头或品牌 OEM 包装的客户提供定制动力输出轴制造服务。无论您是农机经销商、设备制造商还是车队运营商，需要 1000 型动力输出轴或特定长度的动力输出轴，我们的工程团队都能根据您的图纸或样品进行设计和生产。最低订购量灵活，并提供完整的 OEM 标签和文档。

甩刀式粉碎机动力输出轴的工作原理是什么？

1. 动力源自拖拉机动力输出轴
整个动力传输链始于拖拉机的后部动力输出轴（PTO）。在大多数与约翰迪尔115或120型甩刀式粉碎机配套使用的多用途拖拉机上，该输出轴为标准的1-3/8英寸直径、21齿花键轴，转速为1000转/分。拖拉机发动机将燃油能量转化为旋转扭矩，拖拉机内部的动力输出轴变速箱将该旋转动力传递至外部动力输出轴。我们传动轴拖拉机端的动力输出轴轭套在该输出轴上，并通过弹簧加载的锁紧销锁定，从而确保连接牢固，并保证轴中心线与拖拉机动力输出轴轴线之间的正确轴向对齐。

2. 通过万向节传递扭矩
扭矩从拖拉机端的轭架传递到第一个动力输出轴万向节，这是一个卡丹式十字轴承组件，能够以高达 15 度的工作角度传递旋转。这种角度灵活性至关重要，因为约翰迪尔 115 和 120 型粉碎机是牵引式农具；当拖拉机转弯或地形起伏时，拖拉机动力输出轴短轴与粉碎机变速箱输入轴之间的垂直和水平角度会不断变化。万向节能够平稳地适应这种角度偏差，将偏移的旋转转换为连续的扭矩输出，而不会产生卡滞或振动。动力输出轴两端的两个万向节协同工作，抵消速度波动，确保变速箱输入轴在每次旋转过程中都能获得平稳均匀的转速。

3. 通过伸缩管进行长度补偿
伸缩式动力输出轴管组件位于两个万向节之间。异形内管在外管内滑动，使得动力输出轴的有效长度能够随着拖拉机动力输出轴短轴与粉碎机变速箱输入端之间距离在作业过程中的动态变化而伸缩。互锁管截面的柠檬形或星形轮廓确保扭矩在整个伸缩范围内传递，而不会发生打滑。必须始终保持至少三分之一内管长度的最小重叠，以防止分离。内外管表面均经过精密研磨，并预先涂抹高压润滑脂，以确保在满负荷下实现平稳、低摩擦的伸缩运动。

4. 通过滑动离合器实现过载保护
动力输出轴（PTO）安装在传动系统的农具端，配备滑动离合器，为拖拉机传动系统和割草机变速箱提供关键的过载保护。滑动离合器是一种弹簧加载的摩擦片机构，预设了特定的扭矩阈值。正常运行时，离合器完全接合，持续传递动力。当割草机转子突然撞击岩石、粗树枝、埋在地下的树桩或其他障碍物，导致瞬时扭矩超过预设限值时，摩擦片相互滑动，吸收冲击能量，防止冲击力反向传递到拖拉机变速箱或正向传递到割草机变速箱。一旦障碍物清除，扭矩恢复正常，离合器自动重新接合，作业继续进行，无需停机。

5. 向甩刀式粉碎机齿轮箱输送动力
动力输出轴（PTO）的末端轭架直接连接到约翰迪尔115/120型割草机变速箱的输入轴。变速箱通过内部的锥齿轮和正齿轮分配和重新分配动力，将轴的旋转轴线从纵向（沿行进方向）变为横向（横跨机器宽度），从而驱动中央转子轴以合适的转速旋转，使割草刀片达到有效的切割速度。因此，动力输出轴是拖拉机和割草机之间至关重要的机械桥梁，其精密设计、尺寸选择和维护保养直接决定了整个割草作业的效率、安全性和使用寿命。

PTO轴在甩刀式粉碎机中的应用

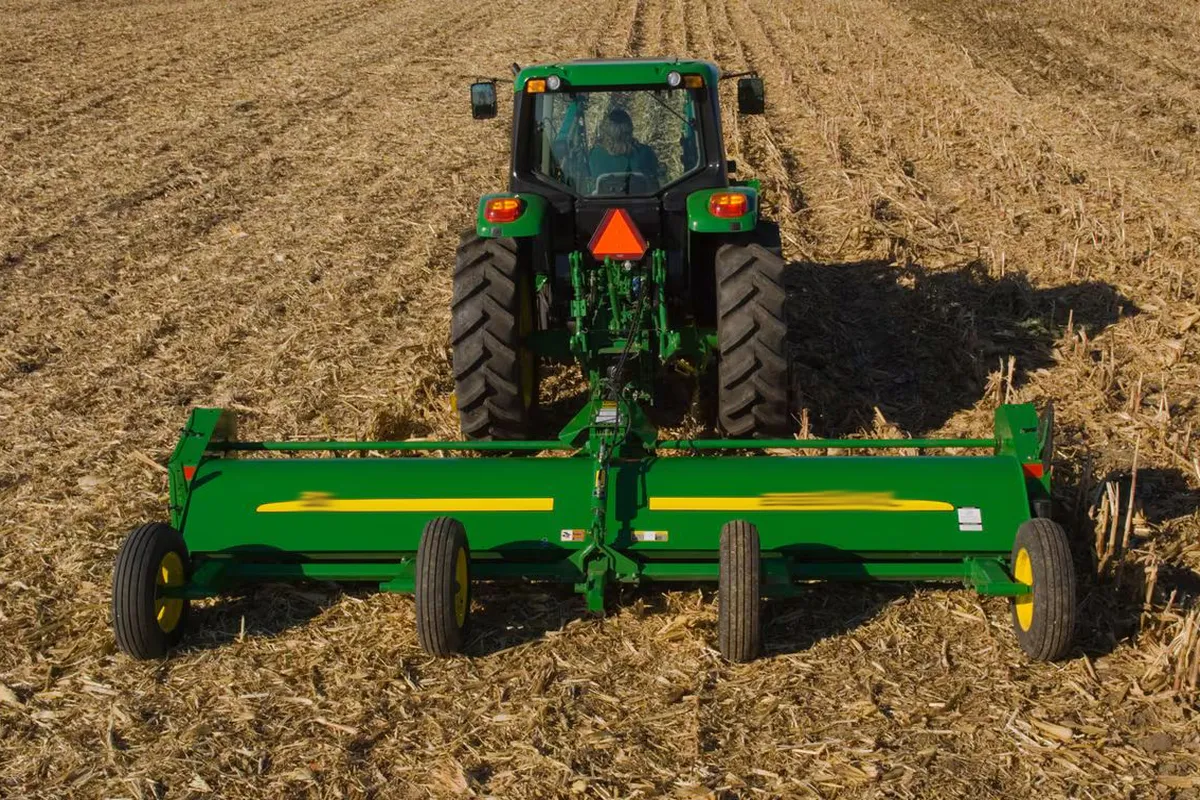

1. 作物秸秆粉碎

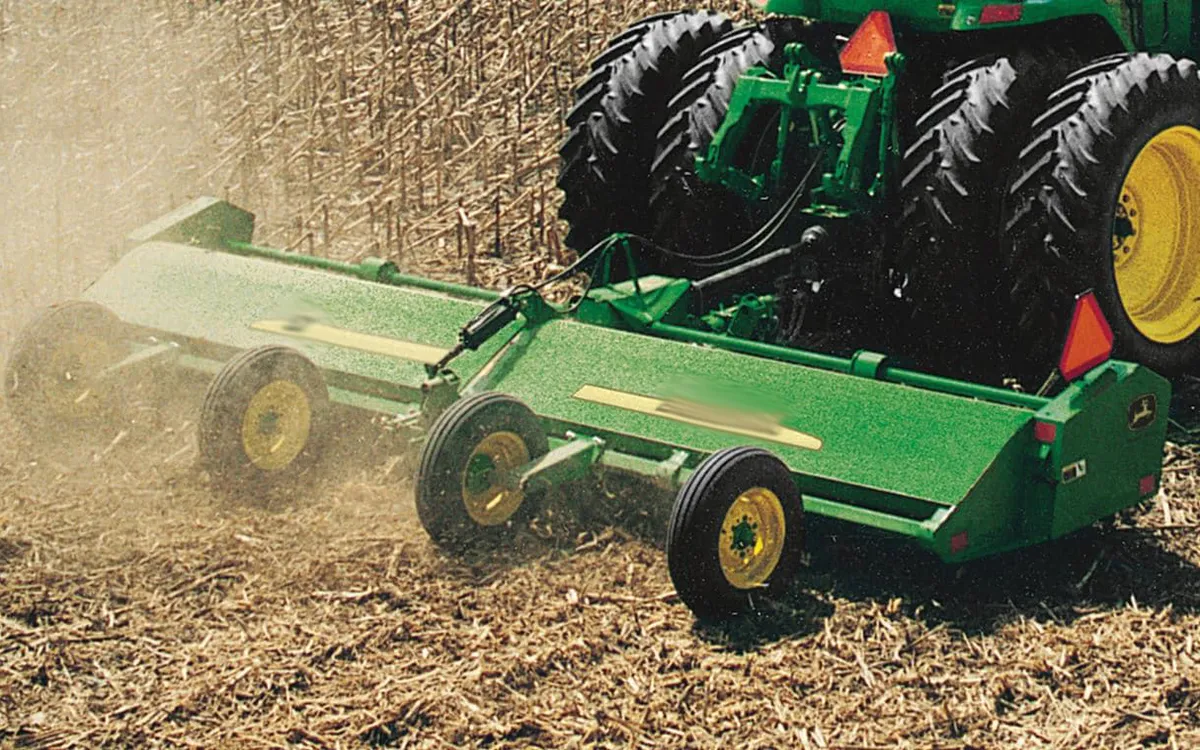

玉米、向日葵、高粱或大豆收获后，必须将密集的地上或倒伏的作物残茬切碎，以便进行田间耕作和下一轮播种。约翰迪尔 115/120 型旋耕式粉碎机由重型动力输出轴驱动，可提供持续的高扭矩性能，一次性粉碎粗壮的木质秸秆。当转子遇到雨季收获后常见的压实缠绕的残茬时，滑动离合器可保护传动系统，从而在漫长的田间作业日中保持高产量并最大限度地减少停机时间。

2. 牧场维护
控制牧草的过度生长，清除蓟、荨麻和阔叶杂草，并将剪下的草屑均匀地撒在放牧区，是牛、羊和马匹养殖场每年必不可少的作业。这款割草机动力输出轴能够传递100系列割草机所需的稳定旋转动力，从而在起伏的牧场上保持均匀的切割高度。带滑动离合器的动力输出轴在牧场环境中尤为重要，因为隐藏的石块、旧栅栏柱和埋藏的物体会对传动系统和变速箱造成持续的冲击载荷风险。

3. 路边维护
市政道路部门和私人承包商使用约翰迪尔 115/120 型旋耕式碎枝机来清除路边植被，保持视线畅通，并控制高速公路和乡村道路沿线蔓延的灌木。这种作业环境要求拖拉机动力输出轴能够应对各种植物类型、受垃圾污染的地面以及护栏底座和排水涵洞等隐蔽障碍物。伸缩式动力输出轴管和双万向节确保动力输出稳定，即使操作员在弯道、沟渠坡和路肩高低变化处行驶时也能保持动力输出的稳定性。

4. 公园和学校场地维护
大型公共绿地、运动场和校园需要频繁且可靠的植被管理，以维护美观和安全。约翰迪尔旋耕机的低抛掷、封闭式转子设计使其特别适合人员或财产靠近的区域，而且这种高性能 农业动力输出轴 确保碎枝机在大面积开阔区域高效运转，不间断运行。当碎枝机遇到埋在地下的喷头、标志牌或偶尔伸入割草区域的游乐场设备地基时，防滑离合器的保护作用可保护公园维护团队免受干扰。

5. 果园和葡萄园维护
在果树园和葡萄藤栽培园中，行间地面的管理对于控制杂草、降低霜冻风险以及保持土壤结构以便拖拉机作业至关重要。100系列旋耕式粉碎机的紧凑宽度，配合可靠的动力输出轴，使操作人员能够在狭窄的行距内进行多次作业。动力输出轴的精准动力输出确保即使在不平坦的果园地面上粉碎绿肥覆盖作物、藤蔓修剪物或落叶，也能保证切割质量的一致性。

6.沟渠和河岸维护
排水沟、灌溉渠堤岸和土堤需要定期清除植被，以维持水流能力、结构完整性并控制病虫害。在倾斜、松软或潮湿的地面上作业，需要拖拉机动力输出轴（PTO）在拖拉机和农具处于复杂角度时仍能保持动力传输的可靠性。这款动力输出轴万向节组件采用伸缩式设计和角度调节能力，能够适应拖拉机在堤岸上行驶、下方破碎机切割沟底时产生的动态几何变化，确保在整个作业过程中动力持续有效输出。

安装步骤

1. 安装前安全性和尺寸检查
安装新的动力输出轴拖拉机连接件之前，请完全关闭拖拉机发动机，拉起驻车制动器，并等待所有旋转部件停止运转。确认动力输出轴在收缩和伸展状态下的尺寸与拖拉机动力输出轴短轴和粉碎机变速箱输入轴短轴在最小和最大挂接操作几何形状下的测量距离相符。确认两个短轴的花键尺寸（1-3/8英寸 x 21齿，适用于1000转/分）与替换轴上的轭孔相匹配。检查完全伸展状态下的最小管重叠长度是否至少为150毫米，以防止工作过程中轴分离。

2. 装配前润滑所有润滑点
安装轴之前，应在传动轴两端动力输出轴万向节十字轴承上的四个注油嘴以及伸缩式动力输出轴管内表面涂抹新鲜的EP2锂基复合润滑脂。新轴出厂时已预涂润滑脂，但添加新鲜润滑脂可确保所有轴承滚道和轴管滑动表面从第一次旋转起就得到充分润滑。正确的初始润滑是延长动力输出轴部件使用寿命、防止磨合期内万向节和轴管过早磨损的最重要步骤。

3. 连接拖拉机端轭
关闭拖拉机发动机并脱离动力输出轴 (PTO) 后，将拖拉机端的 PTO 轴轭滑入拖拉机后 PTO 短轴上，仔细对齐花键齿，避免错扣。将轴轭完全推入到位，直至弹簧锁紧环卡入 PTO 短轴上的固定槽。用力向后拉动轴轭，确认锁紧环已完全啮合，轴已固定。注意轴轭的相位：标准万向节传动轴上的两个轴轭必须位于同一平面（两个叉臂平行），以消除万向节的速度变化，并确保变速箱端平稳旋转。

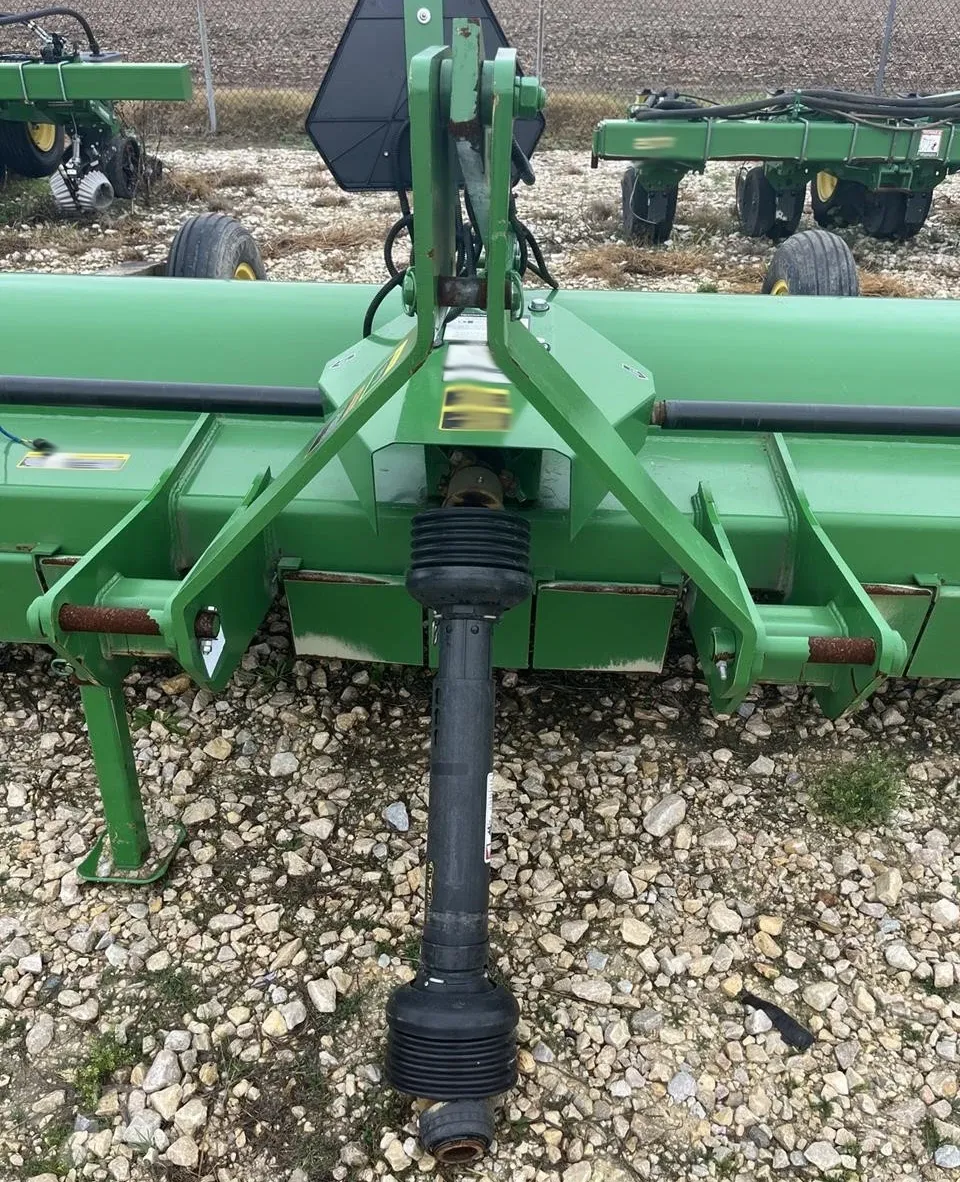

4. 连接机具端轭并固定安全护罩
以同样的方式将动力输出轴（PTO）末端的轭架连接到约翰迪尔115/120型割草机变速箱的输入轴颈上，并确认锁紧环已卡入到位。然后，将动力输出轴护罩的固定链连接到两端，以将固定护罩锥体固定到拖拉机和农具框架上。这些链条可防止护罩随轴旋转，这对于操作人员的安全至关重要。确认护罩完全包裹住所有旋转的轴段，并且轴或动力输出轴护罩的任何部分均未暴露在外。在任何情况下，都必须在启动拖拉机之前安装好护罩。

5. 设置滑动离合器扭矩并进行测试运行
首次进行田间作业前，请通过检查离合器本体上的弹簧压缩调节装置来确认滑动离合器动力输出轴 (PTO) 的扭矩设置。出厂设置已针对约翰迪尔 115/120 变速箱的额定输入扭矩进行了校准。首先在低发动机转速下接合拖拉机 PTO，以确认传动系统旋转顺畅，无振动、噪音或防护罩干涉。然后逐渐将转速提高至 PTO 的全速 1000 转/分，并注意万向节或伸缩管是否有异常声音。在进行满负荷田间作业前，请确认粉碎机能够接合并以预期性能运行。

6. 使用数小时后，请断开连接并进行检查
新拖拉机动力输出轴运行 8 至 10 小时后，应停止作业，关闭发动机，并重新检查所有轭锁紧环是否牢固啮合，重新润滑所有万向节接头，检查伸缩管滑动是否顺畅，并确认防护链仍然正确连接。这项磨合检查至关重要，因为新的花键连接和万向节轴承滚道在负载下会略微沉降，及早重新润滑可以防止微动磨损。如果在关键的最初几个小时内忽视微动磨损，会显著缩短万向节的使用寿命。

PTO传动轴的维护保养提示

1. 每 8 小时定期润滑万向节
动力输出轴万向节十字轴颈和轴承组件是传动系统中磨损最大的部件。通过每个十字轴颈上的四个注油嘴，注入EP2锂基复合润滑脂，直至轴承密封唇口出现新鲜润滑脂，以确认旧润滑脂和污染物已完全清除。每8小时现场作业后进行一次润滑，或在旺季至少每周一次。在沙尘、砂砾或潮湿的作业环境中，应将润滑间隔缩短至每4小时一次，以防止磨料进入滚针轴承滚道，这是导致动力输出轴万向节过早失效的主要原因。

2.伸缩管的清洁和重新润滑
动力输出轴内外管滑动表面会积聚作物残茬、泥土和水分，这些都会增加滑动阻力，并加速管壁表面的腐蚀。在作业强度较大的季节，每天工作结束后，应将轴缩回至最短长度，用干刷或压缩空气清洁内外管表面，并在伸出轴之前，在内管表面涂抹一层新的EP2润滑脂。此维护步骤只需不到五分钟，但能显著延长动力输出轴管的使用寿命，防止管壁磨损，从而避免伸缩接头出现间隙、振动和扭矩损失。

3. 安保人员检查和维修
每周工作开始时，务必检查整个动力输出轴护罩，查看是否存在裂纹、断裂、链夹缺失或从锥形支撑支架上脱落的情况。护罩损坏或缺失不仅在大多数司法管辖区属于违法安全行为，还会使旋转轴直接接触作物，导致突然失速并对传动系统造成冲击载荷。如有护罩出现裂纹或破损，请立即使用 CMN Transmission 原装动力输出轴护罩部件进行更换，以确保完全符合 CE 标准。在任何情况下，都不得在护罩不完整或损坏的情况下操作粉碎机。

4. 滑动离合器检查和年度调整
滑动离合器动力输出轴组件内的摩擦片和弹簧组需要每年进行检查，以评估磨损、表面硬化和弹簧疲劳情况，尤其是在高频障碍物环境下使用的轴。每个季度末，应拆下滑动离合器盖，检查摩擦片表面是否有划痕或热变色，测量弹簧自由长度是否符合规格，并在下一个季度开始前更换任何磨损的部件。重新组装后，将弹簧压缩量调整到正确的扭矩滑移规格，并在恢复工作前验证离合器的运行情况。忽视这项维护是导致滑动离合器在过载情况下无法分离的主要原因，从而造成昂贵的传动系统损坏。

5. 淡季储存准备
冬季或长期存放割草机和动力输出轴时，应彻底清洁所有轴的外部表面，在轭架和管材的裸露金属上涂抹足量的防锈润滑脂，并向所有万向节接头处加注润滑脂直至完全润滑。将伸缩管缩至最小长度，并将轴水平放置在干燥、避风的地方，远离会加速腐蚀的肥料或农药。如果轴的存放时间超过三个月，建议将其从割草机上完全拆下，并垂直悬挂在墙钩上，以防止护罩出现扁平斑点，并使轴承组件中残留的水分排出。

常见故障排除

1. 问题：运行过程中振动过大
原因及解决方法：动力输出轴（PTO）传动轴振动最常见的原因是PTO轴万向节滚针轴承磨损或损坏、轭架相位不正确、轴管弯曲，或轴的旋转角度偏差过大（超过额定角度）。检查两个万向节在各个方向上的旋转和间隙是否正常。重新检查轭架相位，确认两个叉臂位于同一平面。测量拖拉机PTO轴颈与农具变速箱输入轴之间的工作角度，确认在最大行程下该角度不超过15度。立即更换任何磨损的十字轴和轴承组件，因为在工作速度下万向节失效会导致严重的设备和人身安全事故。

2. 问题：负载下轴打滑或功率损失
原因及解决方法：如果滑动离合器动力输出轴在正常运行条件下（而非仅在真正过载时）反复打滑，则可能是摩擦片弹簧疲劳，导致离合器的预设接合扭矩低于传递额定功率所需的标称值。此外，水分污染或润滑脂渗入摩擦片表面也可能导致在正常负载下持续打滑。打开滑动离合器总成，用干布或刹车清洁剂清洁所有摩擦片表面，更换疲劳的弹簧，并将弹簧压缩量调整到正确规格。如果问题确实是过载，则应降低前进速度或切割深度，而不是将离合器压力增加到超过其设计极限。

3. 问题：万向节过热
原因及解决方法：动力输出轴万向节十字轴承处过热是润滑失效或轴承损坏的可靠指标。如果闻到烧焦的气味或发现十字轴颈附近有热变色，请立即停止操作。检查滚针轴承滚道，看是否有滚针卡死或缺失，这表明轴承因润滑脂不足而损坏或吸入了磨蚀性物质。在恢复工作前，用新的EP2润滑脂彻底清除所有润滑脂嘴中的旧润滑脂。如果轴承出现任何划痕或粗糙，请将整个十字轴颈和轴承组件作为一个整体更换，而不是尝试重新加注润滑脂后继续操作。在损坏的轴承上继续运转会导致十字轴颈快速磨损，并最终导致动力输出轴部件完全损坏。

4. 问题：伸缩管卡滞或缠绕
原因及解决方法：动力输出轴管伸展或收缩时遇到阻力或卡滞，表明内外管壁因缺乏润滑而积聚了干燥的作物残渣、泥土或锈迹。将内管从外管中完全拆下，用钢丝刷或蘸有溶剂的抹布清洁两个配合面，直至清除所有碎屑和氧化物，并重新检查管壁表面是否有凸起的毛刺或撞击痕迹，这些都可能导致机械卡滞。用细锉刀打磨任何凸起的金属表面，然后在重新组装前，沿内管管壁涂抹厚厚的EP2润滑脂。制定日常清洁和润滑计划，以防止问题再次发生。

5. 问题：防护罩随轴旋转
原因及解决方法：如果发现动力输出轴护罩随传动轴一起旋转而不是保持静止，则说明其中一条或两条固定链已从拖拉机车架支架或农具车架支架上脱落。旋转的护罩会造成严重的缠绕危险，必须在继续作业前进行修复。立即停止作业，断开动力输出轴，关闭发动机，并使用正确的链钩或开口销将链条重新连接到两个固定点。检查拖拉机和粉碎机上的固定支架是否损坏。如果链钩缺失或弯曲，请在恢复作业前使用正确的固定件进行更换。切勿在护罩自由旋转的情况下操作粉碎机。

旋耕式碎枝机动力输出轴和旋耕式割草机变速箱

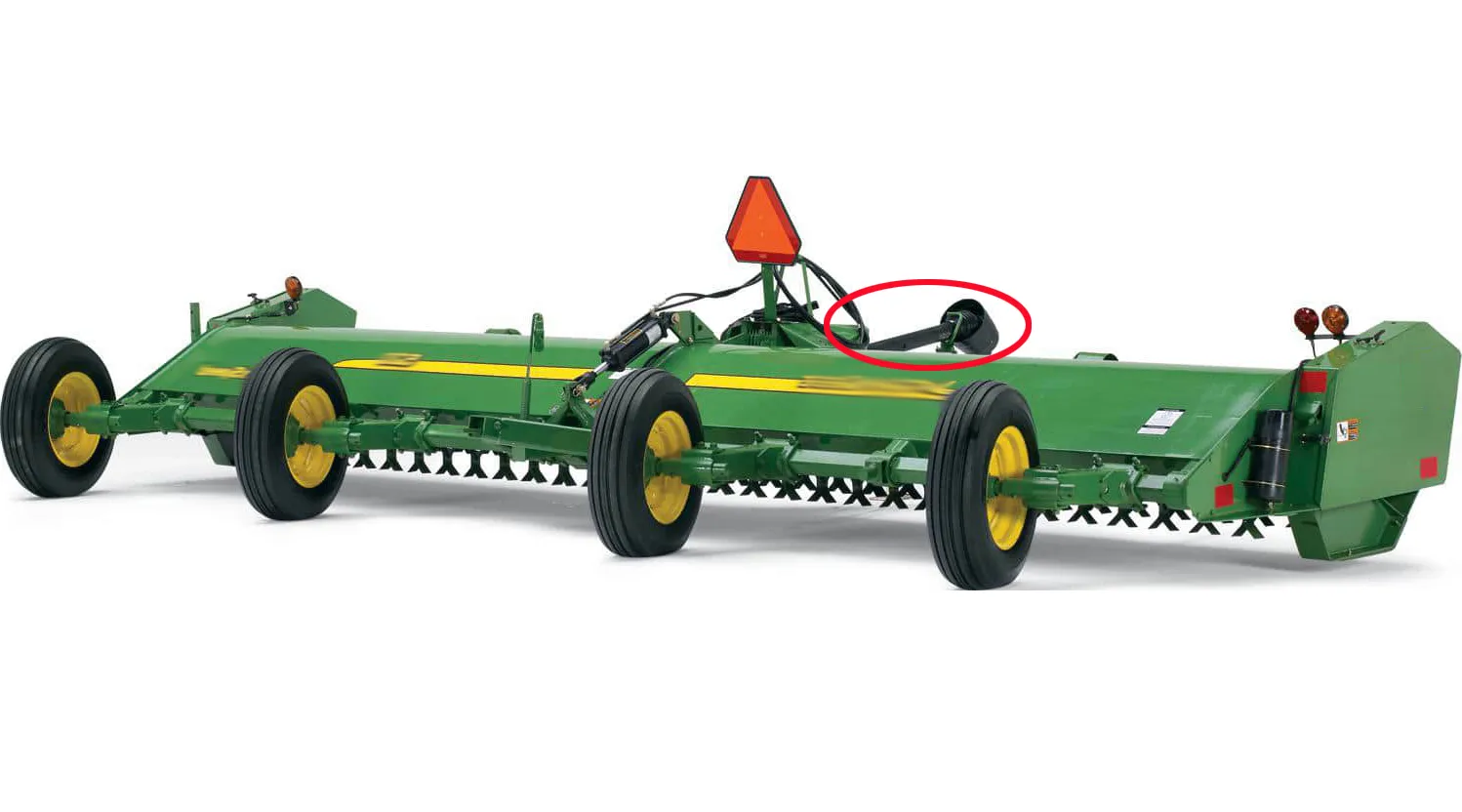

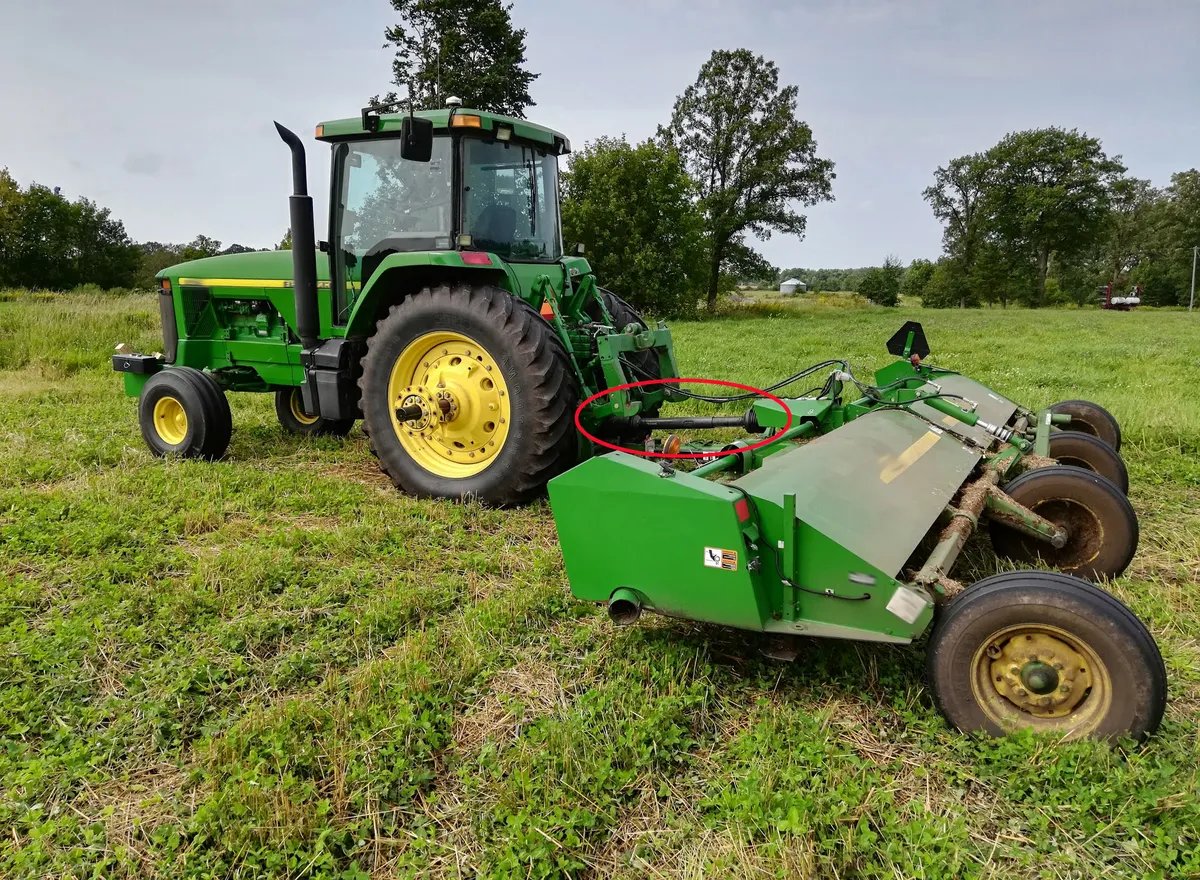

割草机动力输出轴（PTO轴）是拖拉机与割草机或粉碎机之间的机械连接部件。它是一个伸缩式双万向节传动轴总成，将拖拉机动力输出轴产生的旋转扭矩传递到割草机主变速箱的输入轴。如果没有尺寸合适、安装正确且维护良好的割草机动力输出轴，无论拖拉机的动力多么强劲，或者割草机的内部部件维护得多么良好，割草机都无法运转。

割草机动力输出轴的关键工程特性包括其传动系统系列额定值（决定最大扭矩容量）、两端的花键配置（必须与拖拉机动力输出轴和变速箱输入轴匹配）、总长度（包括收缩长度和伸展长度）、万向节的工作角度范围以及所安装的过载保护装置类型。对于约翰迪尔 115 和 120 型割草机等高要求应用，建议使用带有集成式滑动离合器的 CAT4 或 4 系列动力输出轴，该配置既能提供处理重型植被所需的扭矩容量，又能提供过载保护以应对割草机运行中固有的频繁冲击载荷。CMN Transmission 为约翰迪尔割草机设计的动力输出轴符合所有这些规格，并可为全球 OEM 和售后市场客户提供定制的轭架配置、轴管长度和离合器设置。

割草机变速箱，也称为碎枝机变速箱或粉碎机变速箱，是碎枝机的机械核心。它接收动力输出轴（PTO）提供的纵向旋转输入，并将其转换为驱动刀片以有效切割速度旋转所需的横向高速转子旋转，从而粉碎茂密的植被。在约翰迪尔100系列割草机中，变速箱通过锥齿轮（用于将旋转轴线旋转90度）和正齿轮（用于实现1000转/分动力输出轴输入与刀片转子工作转速之间的正确速比）的组合来实现这一功能。

割草机动力输出轴（PTO轴）与割草机变速箱之间存在着相互依存的关系。变速箱规定了动力输出轴必须匹配的精确输入花键尺寸、扭矩容量和速比。如果动力输出轴传递的冲击扭矩超过变速箱的额定承受能力，则会导致内部齿轮损坏。反之，如果动力输出轴尺寸过小，在峰值负载下发生打滑或故障，则会导致割草机生产效率下降，并且动力输出轴本身也会过早磨损。CMN Transmission公司生产割草机动力输出轴和割草机变速箱，作为互补产品线，使客户能够从单一认证供应商处采购到与其特定的约翰迪尔或其他品牌割草机相匹配的优化动力传输系统。

为什么选择 CMN Transmission 的农用动力输出轴？

CMN Transmission是一家专业生产农用动力输出轴、拖拉机动力输出驱动轴、割草机变速箱及相关传动系统部件的制造商，拥有占地20,000平方米的现代化生产基地，为六大洲的客户提供产品和服务。CMN秉持着“农民、承包商和设备经销商理应获得精密设计的传动系统部件，而无需支付高昂的OEM价格”的理念，多年来致力于打造强大的制造能力和完善的质量管理体系，力求与世界领先的西方农用传动系统品牌展开直接竞争。

我们的工厂拥有 ISO 9001、CE 和 TS16949 认证，并每年接受独立审核，以确保我们生产的每一根动力输出轴均符合或超过专业农业用户对尺寸精度、材料规格、热处理和表面光洁度的要求。我们拥有完整的内部加工流程，包括锻造、数控车削和铣削、热处理、研磨、磷化处理和组装，从而能够全面掌控生产的每个环节的质量，无需依赖分包商。

我们专注于服务B2B客户，包括农业机械OEM厂商、区域设备经销商和大型农场，满足他们对可靠供货、快速响应的技术支持、极具竞争力的价格以及定制动力输出轴配置的灵活需求。我们的工程团队可根据您的图纸、样品或口头描述，为任何拖拉机-农具组合提供匹配且优化的动力输出轴解决方案。立即联系CMN变速箱团队，了解产品规格、定制动力输出轴配置、批量价格、OEM合作咨询以及适用于割草机动力输出轴的全球快速发货服务。我们的技术销售团队随时准备帮助您找到适用于John Deere 115、120或其他任何割草机应用的精准农业动力输出轴解决方案。

常问问题

问：约翰迪尔 115 和 120 型甩刀式粉碎机适合什么尺寸的动力输出轴？
答：约翰迪尔 115 和 120 型牵引式割草机采用标准的 1-3/8 英寸 x 21 齿花键拖拉机端连接，用于 1000 转/分动力输出轴 (PTO) 操作。机具端轭也采用 1-3/8 英寸 x 6 齿花键连接，与割草机变速箱输入轴连接。CMN Transmission 为约翰迪尔割草机提供的 CAT4 / 系列 4 动力输出轴标配这些花键规格，并可根据要求提供 1-3/8 英寸 x 21 齿 1000 转/分版本，适用于配备 1000 转/分动力输出轴的拖拉机。

问：这款产品是否可以直接替换约翰迪尔115/120拖拉机上的威斯勒动力输出轴？
答：是的。CMN Transmission 为 John Deere 115 和 120 型旋耕机生产的动力输出轴 (PTO) 传动轴，其尺寸与这些机器原装的 Weasler 原厂传动轴完全相同。其收缩和伸展长度、轭花键尺寸、系列扭矩额​​定值以及护罩尺寸均与 Weasler 原厂规格一致，因此无需任何改装即可直接螺栓固定替换 Weasler 动力输出轴。客户一致反馈，CMN 传动轴无需垫片、适配器或对任何拖拉机或农具部件进行调整即可安装。

问：540 PTO 轴和 1000 PTO 轴有什么区别？我需要哪一种？
答：540 转/分的标准动力输出轴采用直径 1-3/8 英寸、6 齿花键的轴颈，在额定发动机转速下转速为 540 转/分。1000 转/分的动力输出轴采用直径 1-3/8 英寸、21 齿花键的轴颈（或用于重型 1000E 应用的直径 1-3/4 英寸、20 齿花键的轴颈），转速为 1000 转/分。对于额定功率在 40-75 马力范围内的约翰迪尔 115 和 120 型粉碎机，标准的 540 转/分配置即可满足要求。如果您的拖拉机只有 1000 转/分的动力输出轴，请联系 CMN Transmission 获取合适的定制动力输出轴配置。

问：什么是滑动离合器动力输出轴？为什么它对甩刀式粉碎机很重要？
答：滑动离合器动力输出轴内置摩擦片离合器组件，当传递的扭矩超过预设限值时，该组件会自动分离。这对于旋耕机至关重要，因为旋耕机转子在作业过程中经常会撞击岩石、粗树桩和埋在地下的物体，从而产生瞬时扭矩峰值，其数值可达正常工作扭矩的五到十倍。如果没有滑动离合器，这些扭矩峰值会沿着传动系统传播，可能损坏旋耕机变速箱内部零件或拖拉机的动力输出轴输出齿轮。与每次过载后都需要停机更换螺栓的剪切螺栓动力输出轴不同，滑动离合器会在扭矩恢复正常后自动重新接合，从而显著减少停机时间。

问：如何测量我的约翰迪尔115或120拖拉机的正确动力输出轴长度？
答：要测量适合您特定拖拉机和粉碎机组合的正确动力输出轴 (PTO) 长度，首先将粉碎机连接到拖拉机上，并处于工作位置，连接点位于预期最小延伸位置。测量拖拉机 PTO 轴端面到粉碎机变速箱输入轴端面的中心距。该测量值应在轴的收缩长度范围内，且内管重叠部分至少为 150 毫米。然后，在最大连接延伸位置进行测量，以确认轴可以充分伸展，而不会导致内管完全从外管中脱出。如有疑问，请联系 CMN Transmission 并提供您的测量数据，以便他们验证 PTO 轴尺寸并提出建议。

问：我可以订购尺寸或花键尺寸非标准的定制动力输出轴吗？
答：是的。CMN Transmission 专为 OEM 设备制造商、农机经销商和车队运营商提供定制动力输出轴 (PTO) 生产服务，满足他们对特定 PTO 轴尺寸、管长、花键配置、PTO 轴轭样式或品牌包装的需求。我们支持非标准 PTO 轴万向节应用的定制十字轴承尺寸、特殊离合器扭矩设置以及用于非标准变速箱输入配置的改进型 PTO 轴适配器法兰。定制生产的最低订购量灵活且具有竞争力。请联系我们的技术销售团队，并提供您的图纸、样品或详细规格。

问：我的约翰迪尔牌割草机动力输出轴应该多久润滑一次？
答：我们建议在标准农业条件下，每8小时田间作业后，对所有动力输出轴（PTO轴）部件进行润滑，包括万向节十字轴承接头和伸缩管。在多尘、多沙或潮湿的工作环境中，应将润滑间隔缩短至每4小时一次。使用EP2锂基复合润滑脂，并冲洗每个接头，直至轴承密封唇口处出现新鲜润滑脂，以确认已完全替换旧的、受污染的润滑脂。持续润滑是延长农用动力输出轴使用寿命最经济有效的维护措施。

问：法律是否要求安装动力输出轴防护罩？该轴是否包含防护罩？
答：是的，根据农业机械安全法规，几乎所有司法管辖区都强制要求安装动力输出轴（PTO）防护罩，包括美国的 OSHA 标准、欧洲的欧盟机械指令 2006/42/EC 以及澳大利亚、加拿大和大多数其他农业市场的相应国家法规。CMN 变速箱为 John Deere 115/120 拖拉机提供的动力输出轴防护罩标配全长 CE 认证防护罩和固定链。防护罩可随轴伸缩，确保在所有工作长度下都能完全覆盖，并且必须在拖拉机动力输出轴接合前安装防护罩并连接两条固定链。不安装防护罩操作拖拉机既违法又极其危险。

问：CMN Transmission的动力输出轴拥有哪些认证？
答：CMN Transmission 的动力输出轴 (PTO) 生产符合 ISO 9001 质量管理体系认证、CE 认证（符合欧盟相关机械安全指令）以及 TS16949 汽车质量管理体系认证，体现了我们生产设施中应用的精密制造标准。这些认证均由独立的第三方审核机构验证，客户可根据需要获取完整的认证文件。我们的生产设施占地超过 20,000 平方米，配备齐全的内部锻造、热处理、机械加工、装配和测试设备，以确保在每个生产阶段都进行严格的质量控制。

问：甩刀式粉碎机的剪切销式动力输出轴和滑动离合器式动力输出轴有什么区别？
答：剪切销式动力输出轴或动力输出轴剪切螺栓式动力输出轴采用牺牲性金属销或螺栓，在过载情况下断裂，从而将传动轴两部分物理分离，防止损坏。虽然这种设计有效，但每次发生过载时都需要停止作业、拆卸联轴器并更换动力输出轴剪切螺栓，而过载在割草机作业中可能频繁发生。相比之下，带滑动离合器的动力输出轴使用弹簧加载的摩擦片，过载时摩擦片会短暂滑动，扭矩恢复正常后会自动重新接合。对于经常遇到障碍物的割草机，滑动离合器式动力输出轴的生产效率显著更高，是约翰迪尔 115 和 120 型割草机的推荐选择。
