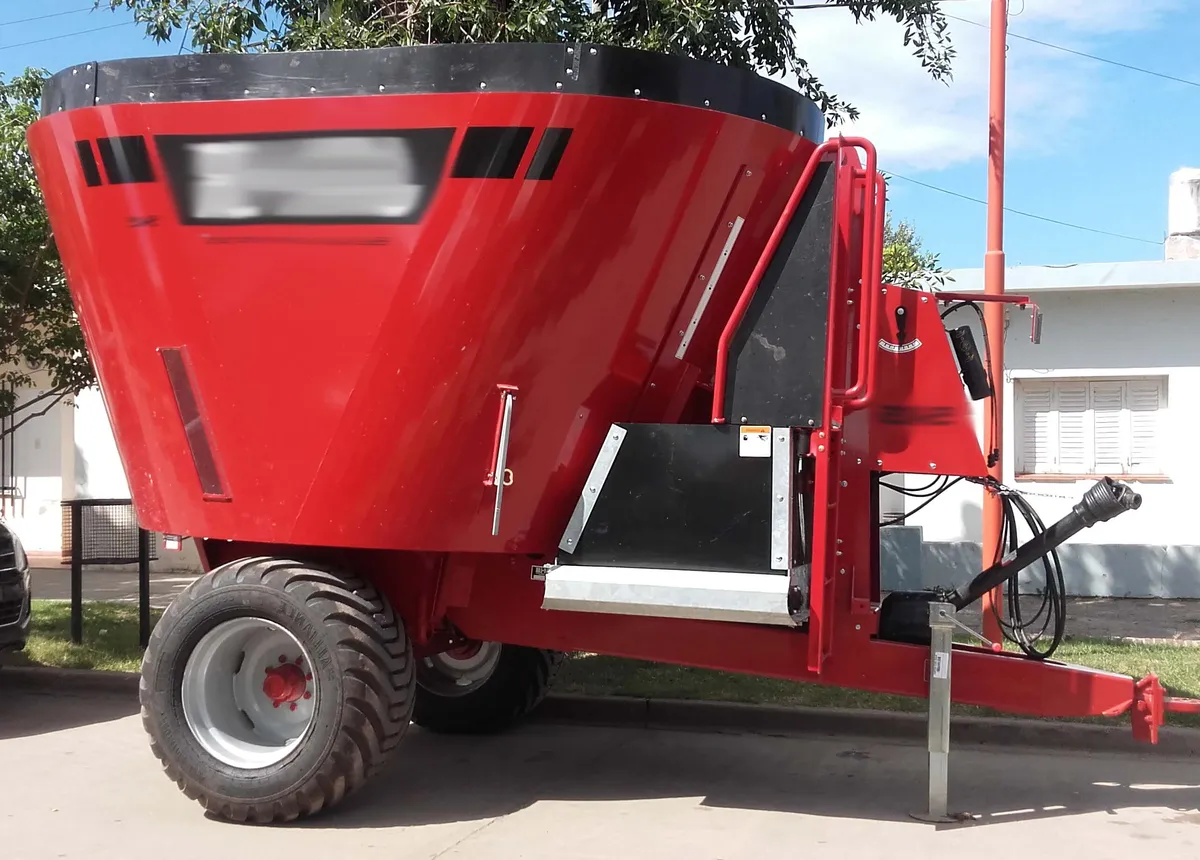

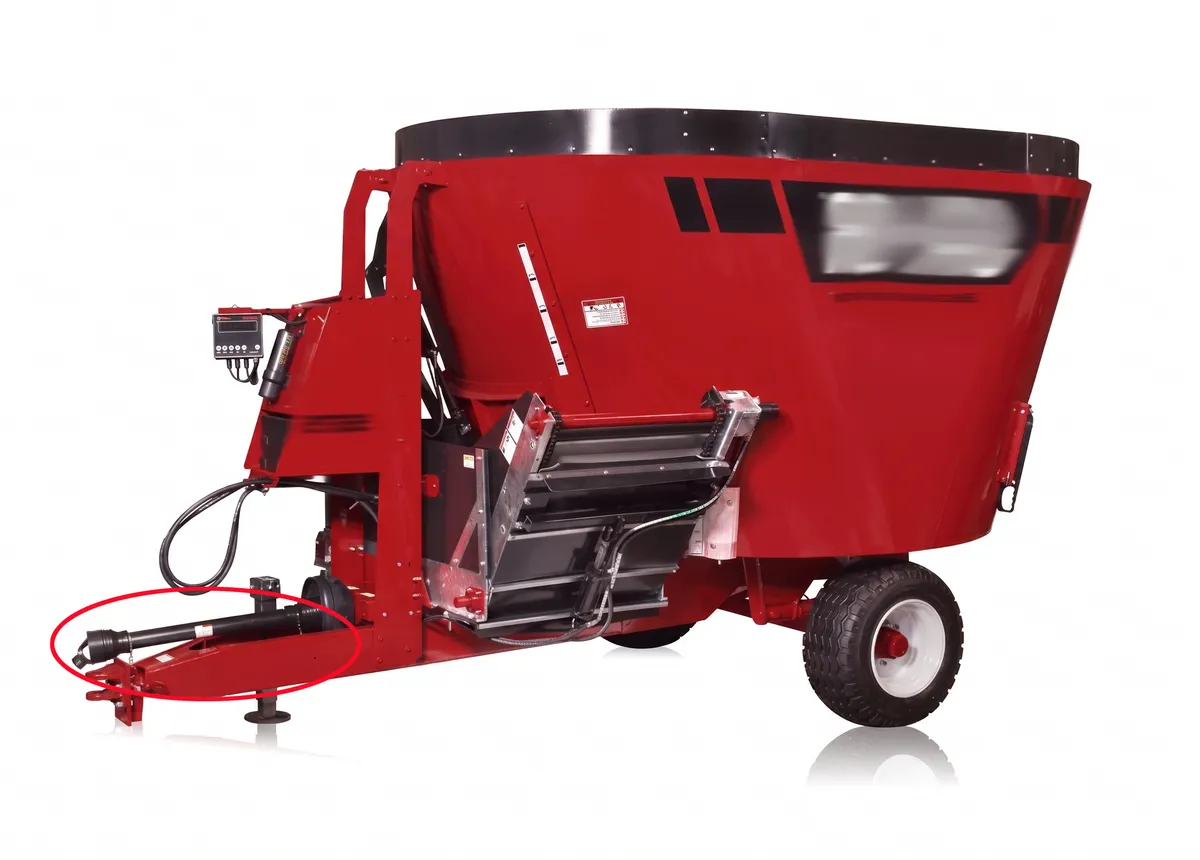

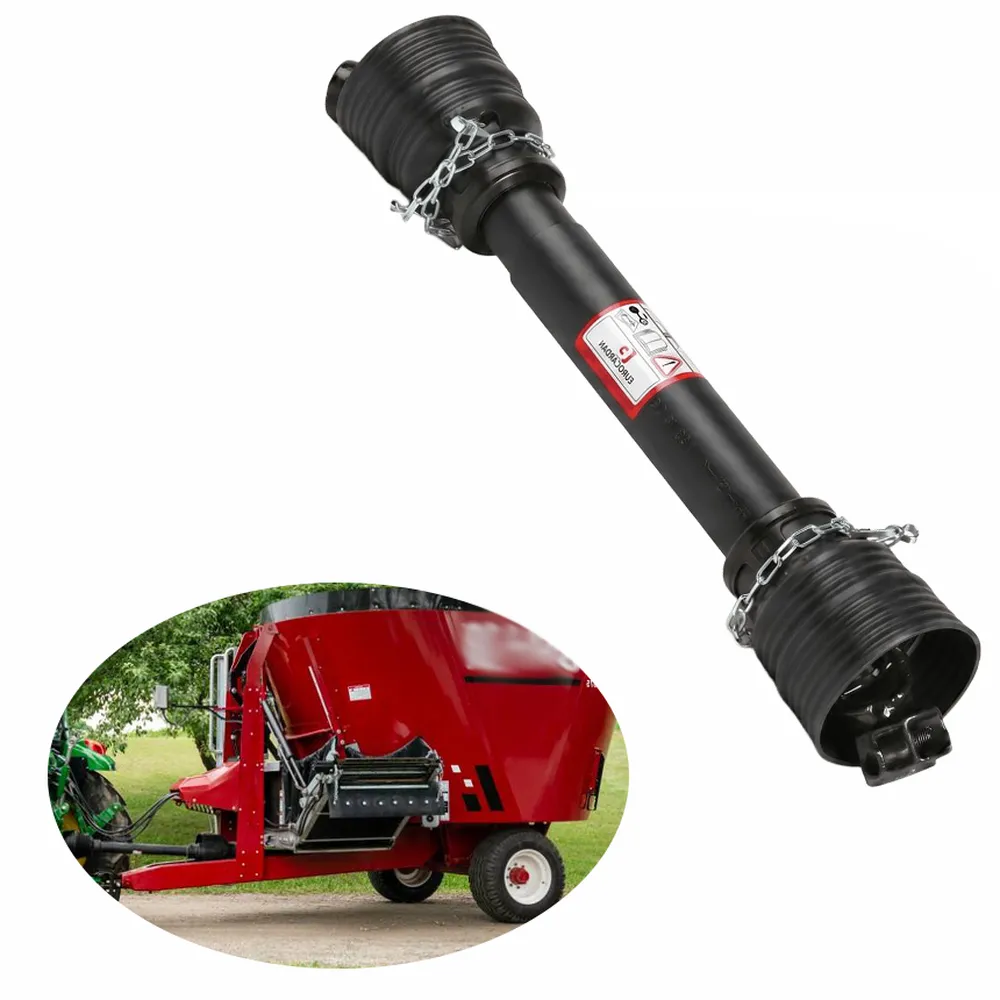

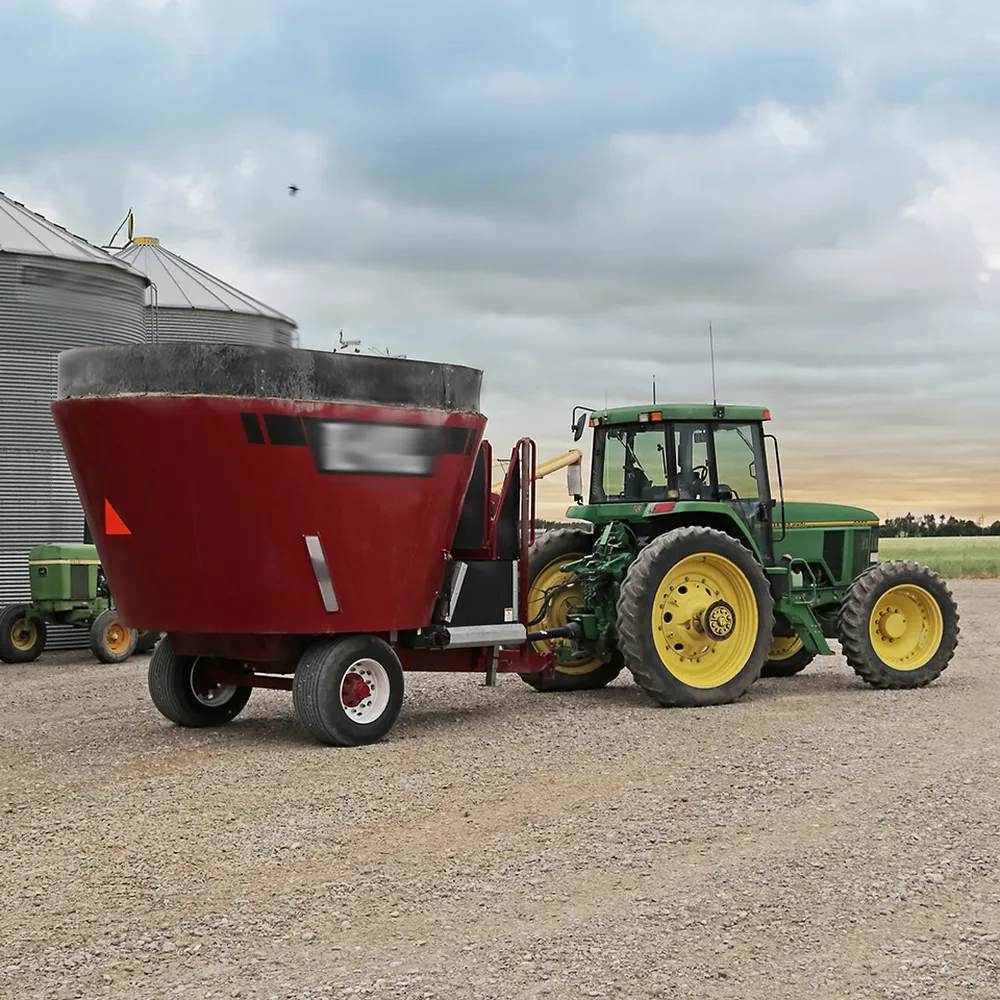

Arbre de prise de force pour mélangeurs TMR à vis unique Jaylor 5350, 5400, 5425, 5575

Arbre de prise de force fiable pour les mélangeurs TMR à vis unique Jaylor

Arbre de prise de force pour mélangeur TMR à vis unique Jaylor, modèles : 5350, 5400, 5425, 5575

L'arbre de prise de force (PDF) CMN Transmission pour les mélangeuses d'aliments Jaylor modèles 5350, 5400, 5425 et 5575 est un arbre de PDF de précision conçu pour transmettre une puissance de rotation fiable de votre tracteur directement au réducteur planétaire de la mélangeuse. Conçu pour remplacer directement les ensembles d'arbres de PDF Bondioli et Pavesi, cet arbre de transmission de PDF respecte les profils de cannelures, les dimensions des tubes et les spécifications des traverses et des roulements d'origine, garantissant une compatibilité immédiate sans cales ni modifications d'adaptateurs. L'arbre de PDF 540 fonctionne à la vitesse standard de 540 tr/min requise par tous les modèles Jaylor à vis unique, supportant une puissance minimale de 60 ch (5350) à 80 ch (5575). Que vous gériez une petite exploitation laitière ou un élevage bovin de taille moyenne, cet arbre de PDF pour mélangeuse d'aliments vous assure une production de ration totale mélangée (RTM) conforme à vos prévisions.

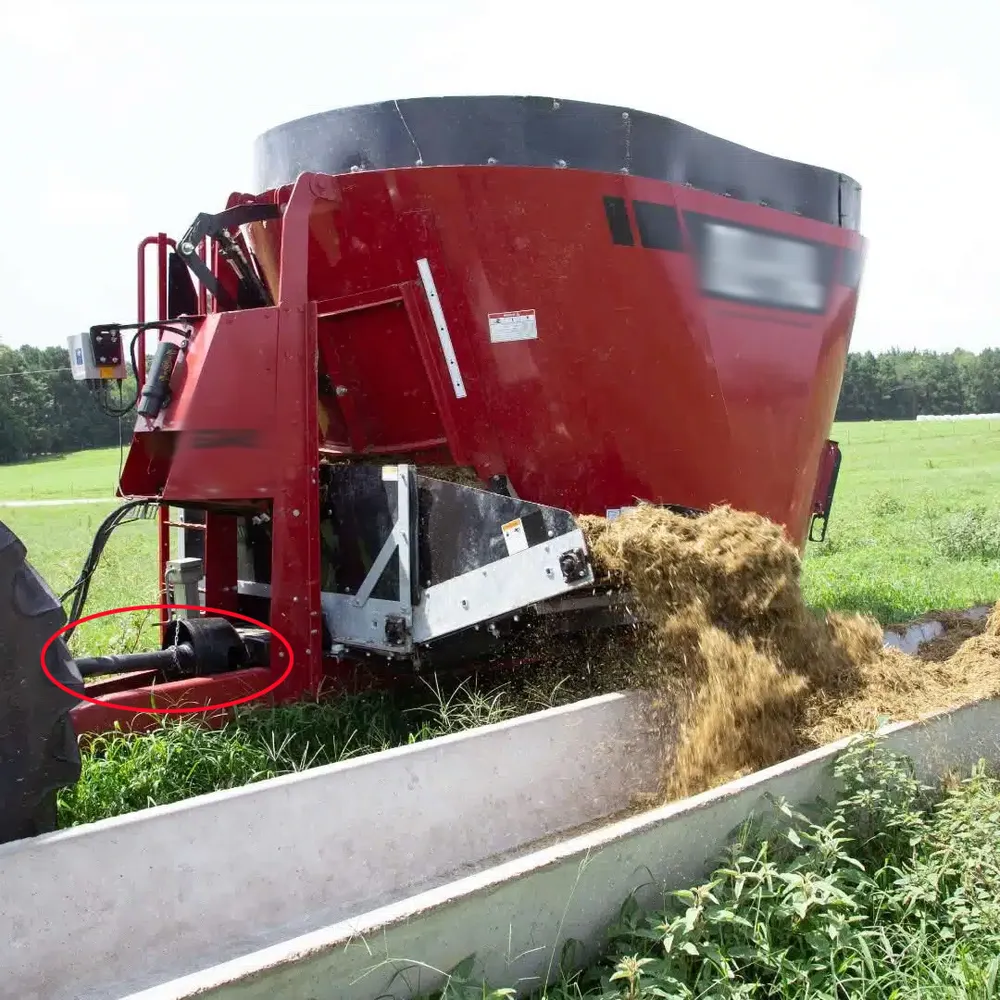

Élément essentiel reliant votre tracteur au système de mélange à vis unique Jaylor, cet arbre de prise de force pour mélangeuses TMR permet à la vis sans fin à coupe carrée brevetée de transformer les balles rondes, l'ensilage et les concentrés de céréales en une ration homogène et facile à trier. Dans des conditions d'alimentation réelles, notamment pour la préparation quotidienne de rations TMR destinées aux troupeaux laitiers de 80 à 200 têtes, aux parcs d'engraissement de vaches et de veaux, ainsi qu'aux élevages ovins ou caprins, l'arbre doit supporter des couples élevés et constants pendant des cycles de mélange de 10 à 20 minutes par lot. L'arbre de prise de force agricole de CMN Transmission est fabriqué en acier allié traité thermiquement, avec des cannelures rectifiées avec précision et des joints universels trempés, garantissant la durabilité requise pour les opérations d'alimentation intensives, saison après saison.

Spécifications techniques

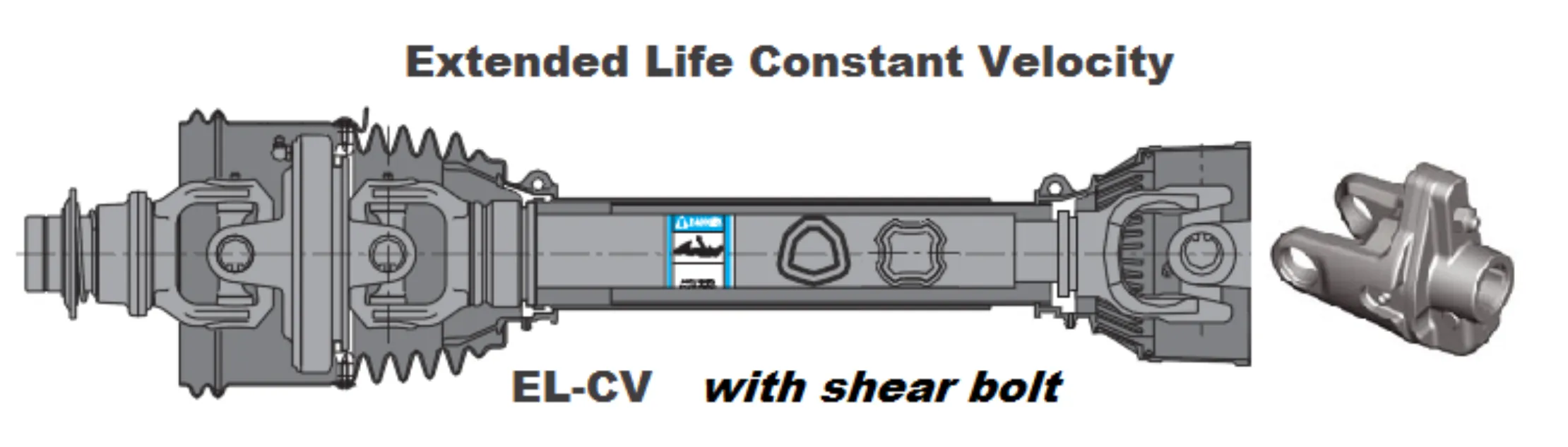

Arbre principal : Prise de force à vitesse constante

Assemblages à vitesse constante SFT

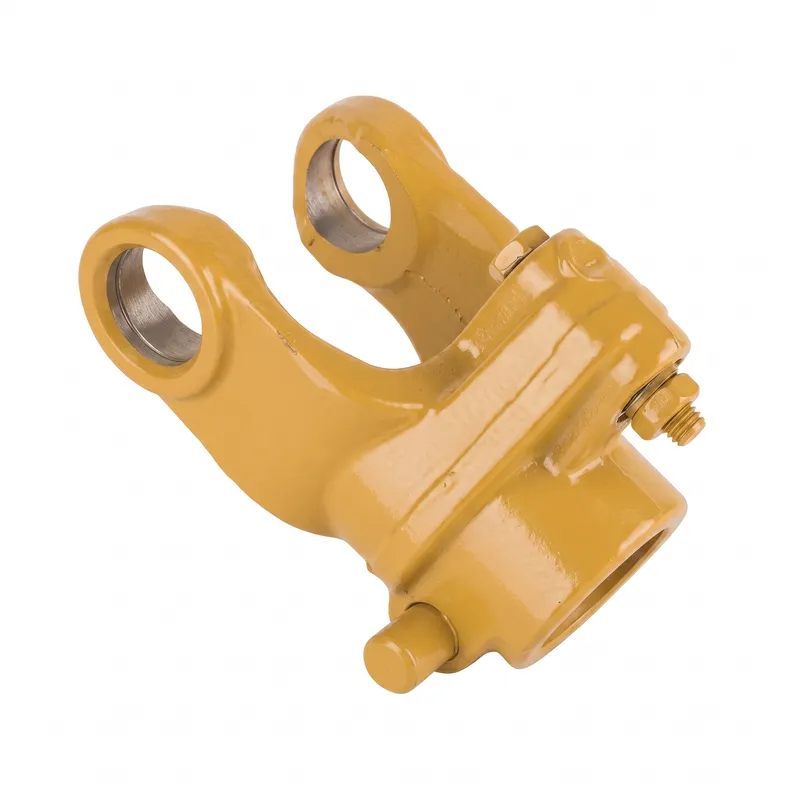

Étrier à boulon de cisaillement

Étrier à boulon de cisaillement de taille 6

Étriers à boulon de cisaillement de taille 8

Consultez plus d'informations sur nos limiteurs de couple pour boulons de cisaillement de prise de force.

Caractéristiques de l'arbre de transmission de la prise de force pour les mélangeurs Jaylor TMR

1. Compatibilité directe avec les pièces d'origine
Cet arbre de transmission de prise de force est conçu pour remplacer directement les ensembles d'arbres de prise de force Bondioli & Pavesi montés d'origine sur les mélangeurs à vis unique Jaylor. Le profil des cannelures, les dimensions du joug et la section transversale du tube correspondent précisément aux spécifications d'usine, permettant ainsi à l'arbre de se glisser sur l'embase de prise de force à 6 cannelures de 1-3/8" de votre tracteur et de se verrouiller dans l'entrée de la boîte de vitesses du mélangeur sans calage, alésage ni adaptateur.

2. Protection contre les surcharges sélectionnable
Choisissez entre un arbre de prise de force avec embrayage à friction ou un arbre de prise de force à boulon de cisaillement, selon vos besoins opérationnels. L'arbre de prise de force à embrayage à friction utilise des disques de friction à ressort qui se désengagent automatiquement lorsque le couple dépasse les limites de sécurité ; il est idéal pour les mélanges à haute fréquence. L'option d'arbre de prise de force à boulon de cisaillement offre une protection économique contre les surcharges grâce à la rupture d'un boulon sacrificiel à un seuil de couple prédéfini ; elle convient aux opérations présentant un risque d'obstruction minimal.

3. Joints universels renforcés
Chaque joint de cardan de prise de force de cet ensemble utilise des kits de roulements et de croisillons rectifiés avec précision et cémentés, adaptés à toute la gamme de puissance des modèles de vis sans fin simples Jaylor (60 à 80 CV à 540 tr/min). Les cuvettes de roulement graissables avec joints à lèvres multiples empêchent la pénétration de contaminants, prolongeant ainsi les intervalles d'entretien dans les environnements poussiéreux des parcs d'engraissement et des cours de ferme, où les défaillances des joints de cardan de prise de force sont les plus fréquentes.

4. Construction en acier allié de qualité supérieure
Les sections de tube de l'arbre de prise de force et les composants de l'étrier de l'arbre de prise de force sont forgés et usinés à partir d'acier allié 20CrMnTi, puis traités thermiquement pour une dureté et une résistance à la fatigue optimales. Ce système robuste est conçu pour les travaux intensifs. Arbre de prise de force Sa construction résiste aux charges de torsion soutenues produites lors du mélange TMR d'ensilage dense, de balles entières et d'ingrédients alimentaires humides, même dans les opérations à haut débit traitant plusieurs lots par jour.

5. Protection de sécurité intégrale
Le carter de protection de l'arbre de prise de force inclus est un tube de protection robuste en polyéthylène, composé de deux pièces et muni d'ancrages de chaîne à chaque extrémité. Ce carter de protection non rotatif pour arbre de prise de force répond aux exigences de sécurité CE et OSHA, garantissant un dégagement minimal de 25 mm autour de la transmission en rotation, quel que soit l'angle de travail. Les ancrages de chaîne se fixent à des points précis sur la barre d'attelage du tracteur et le châssis de la bétonnière, empêchant ainsi toute rotation accidentelle du carter.

6. Personnalisation complète disponible
CMN Transmission propose des configurations d'arbres de prise de force (PDF) sur mesure pour s'adapter aux tracteurs non standard. Parmi les options disponibles : différentes tailles d'arbres de PDF, des longueurs repliées et déployées personnalisées, des adaptateurs pour sorties PDF 1-3/4" 6 cannelures ou 1-3/8" 21 cannelures, et des joints homocinétiques grand angle pour les terrains accidentés. Contactez notre équipe d'ingénieurs et communiquez-nous vos dimensions exactes pour une solution personnalisée.

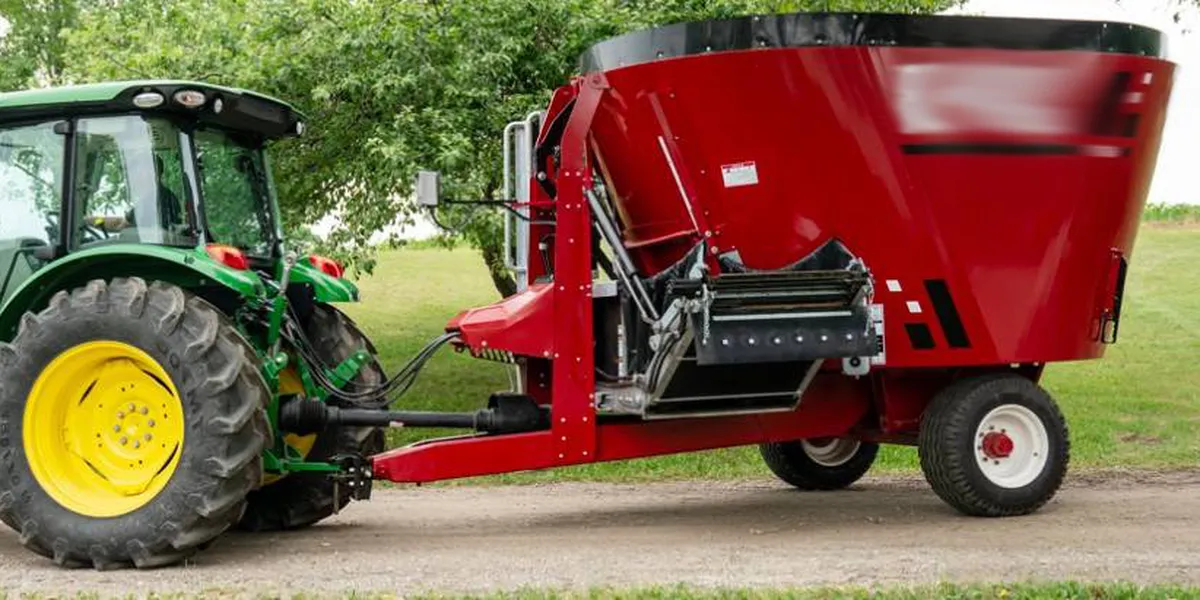

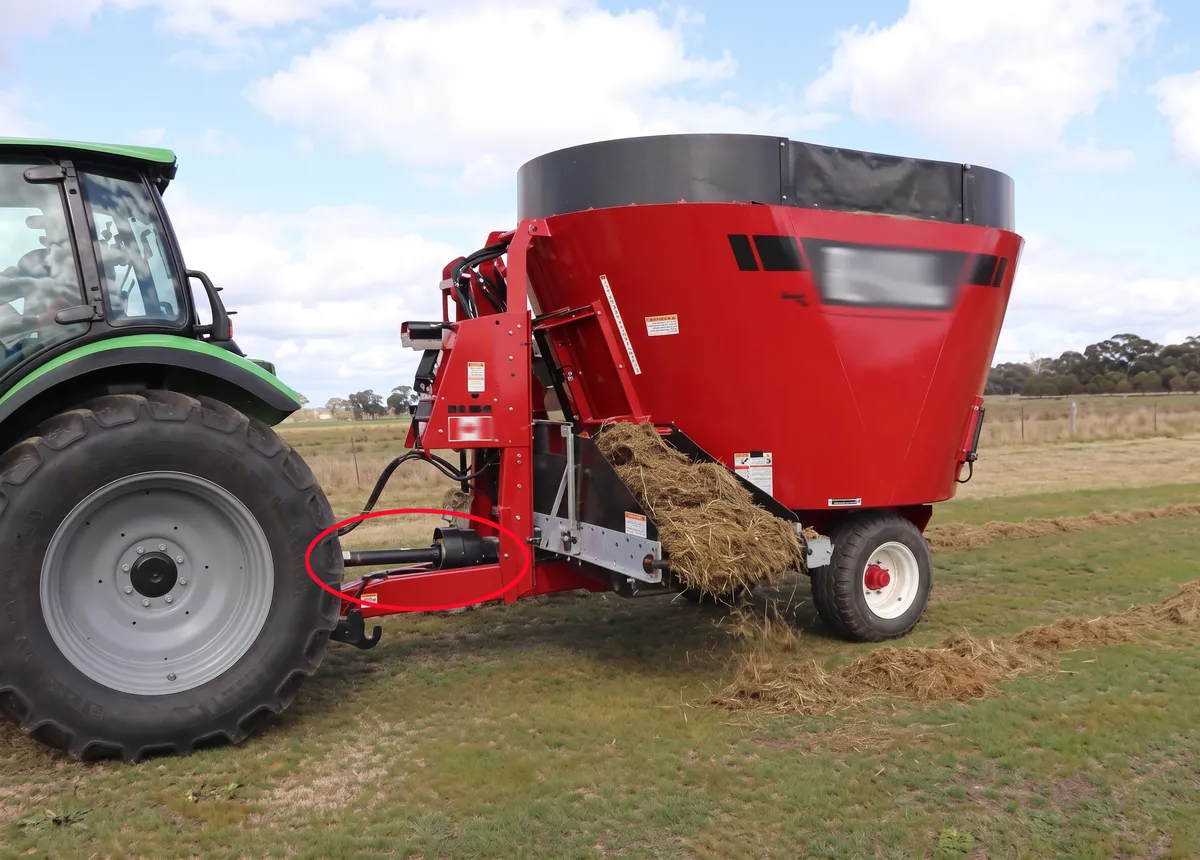

Comment l'arbre de prise de force du tracteur alimente-t-il votre mélangeuse Jaylor TMR ?

Comprendre le principe de fonctionnement de la prise de force (PDF) des mélangeuses TMR à vis unique permet aux opérateurs d'optimiser la durée de vie de l'équipement et l'efficacité de l'alimentation. La chaîne de transmission de puissance commence au moteur du tracteur, qui entraîne la sortie de la PDF par l'intermédiaire de la boîte de vitesses interne. Sur tous les modèles Jaylor 5350, 5400, 5425 et 5575, cette sortie tourne à une vitesse régulée de 540 tr/min, correspondant à l'entraxe de la cannelure de la PDF.

Lorsque l'opérateur actionne l'embrayage de la prise de force du tracteur, l'énergie de rotation est transférée du mandrin de prise de force à 6 cannelures de 1-3/8" au joug de l'arbre de prise de force côté tracteur. Une bague de verrouillage à ressort fixe le joug sur le mandrin, empêchant tout désengagement pendant le fonctionnement. Le couple est ensuite transmis au premier joint de cardan de l'arbre de prise de force, un ensemble de précision composé d'une croix et de roulements qui permet une flexibilité angulaire jusqu'à 15 degrés entre le tracteur et la mélangeuse traînée. Cette compensation angulaire est essentielle car le tracteur et la mélangeuse sont rarement parfaitement alignés, notamment lors de la circulation dans les allées d'alimentation, dans les virages des parcs d'engraissement ou sur des terrains accidentés.

Après avoir traversé le premier joint de cardan, la force de rotation pénètre dans le tube télescopique de l'arbre de prise de force. Les tubes intérieur et extérieur coulissent sur une section triangulaire ou en forme de citron, permettant à l'arbre de s'allonger et de se raccourcir en fonction de la distance entre le point d'attelage du tracteur et l'arbre d'entrée de la mélangeuse, notamment lors des virages ou des ondulations du terrain. Une bague de palier interne en plastique empêche le contact métal sur métal entre les tubes coulissants, réduisant ainsi la friction et éliminant tout risque de grippage. Un chevauchement télescopique correct doit être maintenu en permanence ; CMN Transmission marque des lignes d'engagement minimal sur le tube intérieur afin d'aider les opérateurs à vérifier un chevauchement sûr lors de l'attelage.

À l'extrémité de l'outil, le couple est transmis par un joint de cardan de l'arbre de prise de force (PDF) et atteint le joug côté outil, lequel est directement relié à l'arbre d'entrée du réducteur planétaire du mélangeur. Avant d'entrer dans le réducteur, le couple traverse le dispositif de protection contre les surcharges. Si l'arbre de PDF est équipé d'un embrayage à friction, des disques de friction à ressort patinent lorsque la charge de mélange dépasse le seuil de couple prédéfini, protégeant ainsi les engrenages du réducteur et le carter de PDF du tracteur contre les chocs. Si l'arbre de PDF est équipé d'un boulon de cisaillement, un boulon de classe 5, à rupture nette, désengage la transmission.

À l'intérieur du mélangeur Jaylor, le réducteur planétaire convertit la rotation d'entrée de 540 tr/min en une rotation de sortie beaucoup plus lente mais avec un couple plus élevé, entraînant la vis sans fin Square-Cut brevetée. Cette vis sans fin transforme les balles rondes entières, l'ensilage et les compléments alimentaires en une ration totale mélangée (RTM) homogène. L'arbre de transmission de la prise de force du tracteur doit fournir une puissance constante et continue pendant tout le cycle de mélange (généralement de 10 à 20 minutes par lot) afin d'obtenir une réduction granulométrique optimale et une distribution homogène de l'aliment. Toute vibration de la transmission, fluctuation de la vitesse angulaire ou interruption de couple causée par un arbre de transmission de prise de force usé ou mal dimensionné aura un impact direct sur la qualité du mélange, entraînant un tri des aliments, une distribution nutritionnelle irrégulière et une baisse des performances du troupeau.

Applications des arbres de prise de force des mélangeurs d'aliments

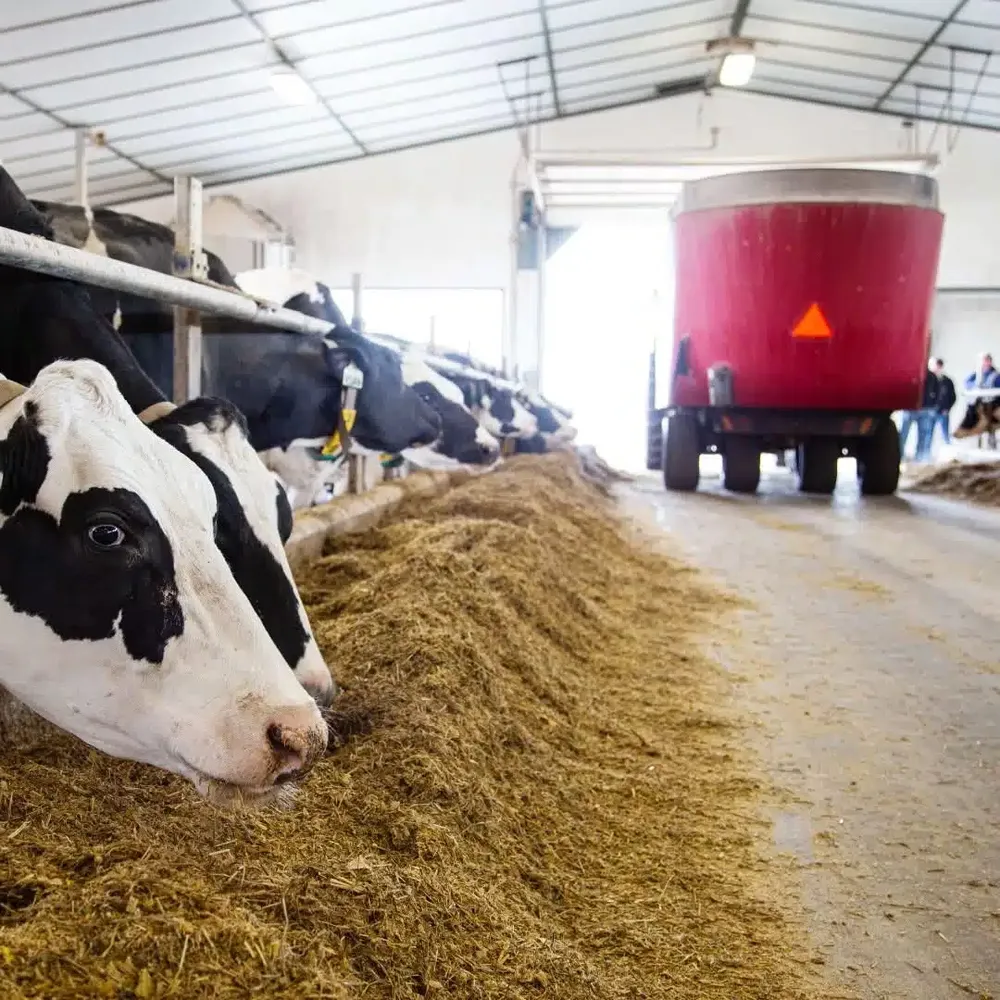

1. Fermes laitières
Les exploitations laitières exigent une ration totale mélangée (RTM) précise et homogène pour maintenir la production laitière et les taux de matière grasse. Cet arbre de prise de force pour mélangeuse Jaylor permet un mélange quotidien fiable d'ensilage, de foin de luzerne, de concentrés de céréales et de compléments minéraux pour des troupeaux de 50 à 200 vaches laitières par lot. La transmission de puissance fluide et continue garantit une granulométrie uniforme, réduisant ainsi le tri des aliments à l'auge et favorisant une meilleure ingestion de matière sèche et des performances de lactation accrues pour l'ensemble du troupeau.

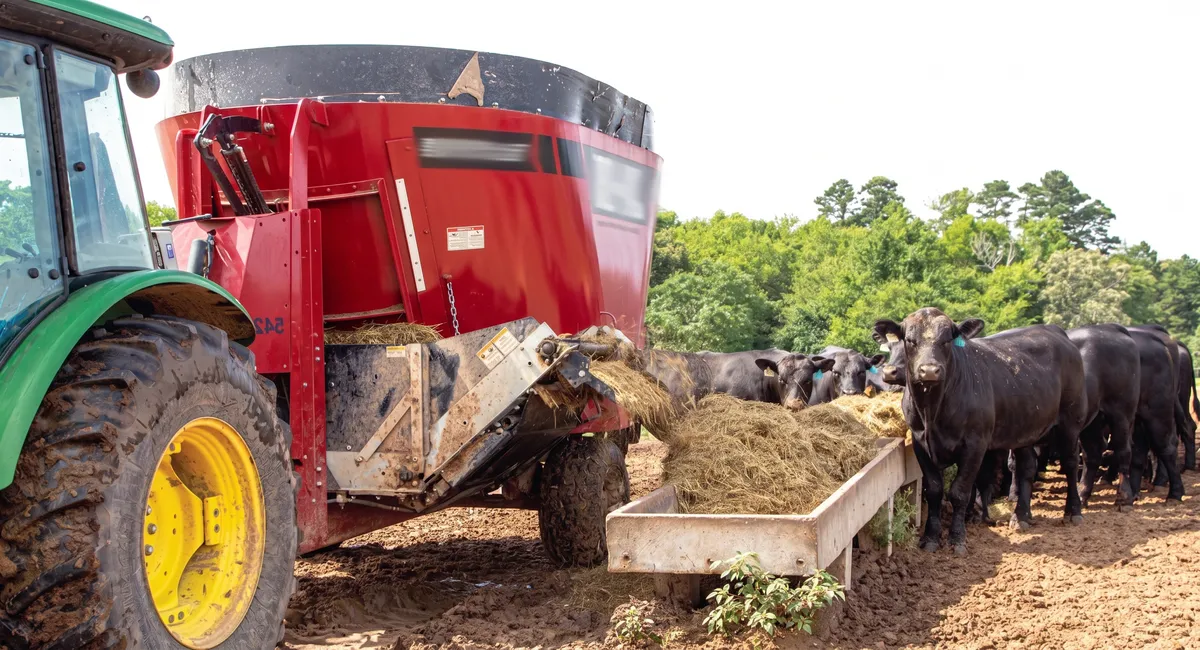

2. Exploitations d'élevage bovin
Les exploitations d'élevage bovin (vaches et veaux), d'engraissement et de finition, s'appuient sur cet arbre de prise de force agricole pour alimenter les mélangeuses Jaylor. Celles-ci transforment de grosses balles rondes de foin, de tiges de maïs et de drêches de distillerie en rations de croissance équilibrées. Sa construction robuste supporte le couple élevé nécessaire au broyage de balles denses, tandis que l'arbre télescopique s'adapte aux différentes distances entre le tracteur et la mélangeuse dans les parcs d'engraissement ouverts. Les éleveurs de bovins de 200 à 500 têtes choisissent régulièrement cet arbre pour sa fiabilité, notamment pendant les périodes de pointe d'engraissement.

3. Entreprises d'élevage de moutons et de chèvres
Les petits élevages de ruminants tirent profit de la conception à vis unique de Jaylor, qui excelle dans le traitement des fourrages à tiges fines et des compléments granulés en une ration homogène que les petits animaux ne peuvent trier. La prise de force du tracteur fournit la puissance constante de 540 tr/min nécessaire aux cycles de mélange courts et fréquents typiques des programmes d'alimentation des ovins et des caprins. La prise de force avec embrayage à friction, disponible en option, est particulièrement précieuse, car les ficelles, les filets et les emballages de balles peuvent provoquer des blocages momentanés de la vis sans fin, que l'embrayage absorbe automatiquement.

4. Opérations équines
Les nutritionnistes équins utilisent de plus en plus les rations complètes mélangées (RCM) pour contrôler l'apport calorique et en fibres des chevaux de compétition, des juments poulinières et des animaux de refuge. Cet arbre de transmission à prise de force alimente le mélangeur Jaylor 5350 ou 5400 pour mélanger le foin de fléole des prés, la pulpe de betterave, l'avoine et les compléments alimentaires en rations contrôlées, évitant ainsi le sélectivisme alimentaire. Le mélangeur Jaylor 5400, compact et doté de cette transmission fiable, s'installe facilement sous le toit des écuries, ce qui le rend idéal pour les programmes d'alimentation des chevaux en box exigeant une gestion nutritionnelle quotidienne précise.

5. Exploitation porcine
Les élevages porcins modernes utilisent des mélangeuses TMR pour préparer les rations de gestation des truies, les aliments pour porcelets en post-sevrage et les rations de finition, composées de maïs, de tourteau de soja, de prémélanges minéraux et de coproduits fibreux comme le remoulage de blé. Cet arbre de prise de force pour mélangeuses TMR garantit que la vis sans fin Jaylor assure un mélange homogène des ingrédients, indispensable à une distribution uniforme des nutriments dans les aliments pour porcs, qu'ils soient granulés ou en farine. L'option d'arbre de prise de force avec goupille de cisaillement offre une protection économique dans les élevages porcins où la contamination par des corps étrangers est minimale, contrairement aux élevages bovins en pâturage.

Comment installer l'arbre de prise de force sur votre mélangeuse Jaylor TMR

L'installation correcte de votre nouvel arbre de prise de force (PDF) est essentielle pour la sécurité et les performances de votre tracteur. Avant de commencer, garez le tracteur sur un terrain plat, serrez le frein de stationnement, coupez le moteur et retirez la clé de contact. Laissez le système hydraulique se dépressuriser complètement. Portez des gants de travail en cuir, des lunettes de sécurité et des chaussures de sécurité à embout d'acier pendant toute la durée de l'opération. Assurez-vous d'avoir à portée de main une pompe à graisse chargée de graisse EP au lithium complexe NLGI #2, un mètre ruban et l'outillage de base.

Étape 1 : Retirer l’ancien arbre
Pour remplacer un arbre de transmission de prise de force (PDF) existant, commencez par déconnecter les chaînes de protection des points d'ancrage du tracteur et de la mélangeuse. Faites glisser le couvercle de l'arbre de PDF vers l'arrière pour dégager le joug côté outil. Déverrouillez la bague de verrouillage du joug côté tracteur en la tirant vers la mélangeuse, puis retirez l'arbre de la prise de force du tracteur. Abaissez délicatement le joug côté outil, en utilisant un support si l'arbre est lourd (les ensembles CAT5 peuvent peser plus de 25 kg). Mettez l'ancien arbre de côté pour examiner l'usure des joints de cardan, des surfaces des tubes et des composants de l'embrayage.

Étape 2 : Vérifier la longueur et la compatibilité
Avant d'installer votre nouvel arbre de prise de force CMN Transmission pour la mélangeuse Jaylor, mesurez la distance entre la face de la prise de force de votre tracteur et le centre de l'arbre d'entrée du réducteur de la mélangeuse, dans la position d'attelage la plus proche (attelage relevé au maximum, empattement minimal). Comparez cette mesure à la longueur de l'arbre replié. L'arbre ne doit pas buter contre la butée du tube extérieur (tube intérieur) à cette distance minimale. Ensuite, abaissez complètement l'attelage et déployez la barre de traction au maximum. L'arbre doit présenter un chevauchement d'au moins 150 mm (6 pouces) à cette extension maximale. Si l'arbre est trop long pour votre installation, vous pouvez le couper à la longueur voulue en suivant le guide de coupe fourni.

Étape 3 : Graisser préalablement tous les raccords
Avant de raccorder l'arbre, injectez de la graisse neuve dans chaque joint universel de l'arbre de prise de force jusqu'à ce que de la graisse propre apparaisse au niveau des quatre joints d'étanchéité des cuvettes de roulement de chaque ensemble transversal. Appliquez également une fine couche de graisse sur les surfaces du tube télescopique et dans l'alésage cannelé côté tracteur.

Étape 4 : Connectez d’abord l’extrémité de l’implément.
Alignez le joug de l'arbre de prise de force côté outil avec la cannelure d'entrée du réducteur du mélangeur et emboîtez-le. Verrouillez-le à l'aide du mécanisme de blocage (goupille ou bague, selon le modèle). Vérifiez que le joug est bien en place et qu'il tourne librement à la main, sans point dur.

Étape 5 : Raccordez l’extrémité du tracteur
Tirez la bague de verrouillage à ressort vers l'arrière sur le joug côté tracteur, alignez le cannelure avec l'arbre de prise de force du tracteur et poussez fermement le joug sur l'arbre jusqu'à ce que la bague s'enclenche dans la rainure de verrouillage. Tirez sur l'arbre pour vérifier le verrouillage. Fixez les chaînes du tube de protection à l'ancrage de la barre d'attelage du tracteur et à l'ancrage du châssis de la mélangeuse pour empêcher la rotation du tube.

Étape 6 : Test fonctionnel
Une fois la zone dégagée, démarrez le tracteur, enclenchez la prise de force au ralenti et vérifiez visuellement la rotation fluide, sans à-coups, vibrations ni bruits anormaux. Augmentez le régime jusqu'au régime de fonctionnement (540 tr/min) et surveillez-le pendant 2 à 3 minutes. Assurez-vous que le carter de protection de l'arbre de prise de force ne tourne pas avec celui-ci et que tous les ancrages de chaîne sont bien fixés. L'arbre de prise de force de votre nouvelle mélangeuse est maintenant prêt à l'emploi.

Conseil d'entretien pour l'arbre de transmission de la prise de force du tracteur

• Lubrifiez régulièrement les joints universels.
  Graissez tous les joints de cardan de l'arbre de prise de force toutes les 8 heures de fonctionnement ou au début de chaque journée de travail pendant la saison d'alimentation. Utilisez de la graisse EP au complexe de lithium NLGI #2 et pompez jusqu'à ce que de la graisse fraîche apparaisse au niveau des quatre joints d'étanchéité des cuvettes de chaque traverse. Dans les environnements poussiéreux des parcs d'engraissement, réduisez l'intervalle à toutes les 4 à 6 heures. Négliger la lubrification des joints de cardan est la principale cause de défaillance évitable de l'arbre de prise de force.
• Inspecter le chevauchement du tube télescopique
  Avant chaque utilisation, vérifiez visuellement que le tube intérieur de l'arbre de prise de force chevauche le tube extérieur d'au moins 150 mm (6 pouces) en extension maximale. Un chevauchement insuffisant peut entraîner la séparation des tubes sous charge, ce qui peut provoquer une rupture catastrophique de la transmission. Contrôlez également l'état des surfaces des tubes : présence de rayures, de corrosion ou d'accumulation de débris pouvant entraver leur mouvement télescopique.
• Vérifier le tube de protection et les ancrages de chaîne
  Avant chaque utilisation, inspectez le carter de protection de l'arbre de prise de force afin de détecter toute fissure, déformation ou absence de chaînes de retenue. Un carter endommagé en contact avec l'arbre en rotation chauffera rapidement et risque de fondre ou de se briser, créant un grave risque d'enchevêtrement. Remplacez immédiatement les sections de carter fissurées. Assurez-vous que les deux chaînes d'ancrage sont bien fixées à leurs points d'ancrage afin que le carter ne puisse pas tourner avec l'arbre pendant le fonctionnement.
• Inspecter les jougs et les colliers de verrouillage
  Toutes les 200 heures de fonctionnement, inspectez les composants de la bride de l'arbre de prise de force (côté tracteur et côté outil) afin de détecter toute fissure, tout allongement des cannelures ou toute usure des rainures de clavette. Vérifiez le bon enclenchement de la bague de verrouillage à ressort ; un ressort faible ou corrodé peut entraîner le désengagement de l'arbre de la prise de force du tracteur en cours de fonctionnement. Remplacez toute bride présentant une usure visible des cannelures supérieure à 0,5 mm de jeu.
• Protection contre les surcharges de service
  Pour les ensembles d'arbre de prise de force à embrayage à glissement, vérifiez annuellement la précharge du ressort d'embrayage à l'aide d'une clé dynamométrique et comparez-la aux spécifications du constructeur gravées sur le carter d'embrayage. Les ressorts se détendent avec le temps et peuvent entraîner un glissement prématuré de l'embrayage, réduisant ainsi l'efficacité du mélange. Pour les ensembles d'arbre de prise de force à boulons de cisaillement, ayez toujours en stock des boulons de rechange de qualité et de dimension appropriées. N'utilisez jamais de boulon de qualité supérieure, car cela compromet la protection contre les surcharges.
• Préparation pour l'entreposage saisonnier
  À la fin de la saison d'alimentation, nettoyez soigneusement l'ensemble de l'arbre de transmission de la prise de force afin d'éliminer les résidus d'aliments, la boue et l'humidité. Appliquez un revêtement antirouille sur toutes les surfaces métalliques exposées, y compris les tubes télescopiques, les cannelures du joug et les cuvettes des paliers transversaux. Rangez l'arbre dans un endroit sec et abrité, à l'abri de la lumière directe du soleil pour éviter la dégradation du tube de protection par les UV. Repliez complètement la partie télescopique et soutenez l'arbre horizontalement pour éviter toute flexion.

Dépannage courant des problèmes d'arbre de transmission de prise de force

1. Vibrations pendant le fonctionnement
Des vibrations excessives au niveau du siège et du volant du tracteur pendant le mélange indiquent généralement une usure du joint de cardan de la prise de force. Arrêtez le tracteur, déconnectez l'arbre et vérifiez le jeu de chaque croisillon en saisissant les cuvettes de roulement opposées et en essayant de les faire basculer. Tout mouvement perceptible signifie que le croisillon et les roulements doivent être remplacés. Vérifiez également que l'arbre ne tourne pas avec des angles de fonctionnement excessifs (supérieurs à 15 degrés), ce qui provoque des fluctuations cycliques de la vitesse, même avec des joints de cardan neufs. Ajustez la hauteur de la barre d'attelage du tracteur afin de minimiser l'angle entre la prise de force du tracteur et l'arbre d'entrée du mélangeur.

2. Enclenchement prématuré de l'embrayage à glissement
Si l'arbre de prise de force à embrayage à glissement patine lors de mélanges normaux qui ne provoquaient pas de glissement auparavant, il est probable que les ressorts d'embrayage aient perdu leur tension de précharge. Ce phénomène est fréquent après plus de 500 heures de fonctionnement ou un stockage prolongé sous compression. Démontez l'ensemble d'embrayage et mesurez la longueur libre des ressorts par rapport aux spécifications du constructeur. Remplacez les ressorts dont la longueur libre initiale est inférieure de plus de 101 TP3T. Vérifiez également l'état des surfaces des disques de friction : présence de glaçage ou de contamination par de l'huile ou de la graisse, ce qui réduit le coefficient de friction et provoque un glissement prématuré.

3. Le tube ne se déploie pas librement.
Si les sections intérieure et extérieure du tube de l'arbre de prise de force se grippent ou résistent au coulissement, la cause est généralement la corrosion, des résidus d'aliments séchés coincés entre les profils des tubes, ou une garniture de palier interne en plastique endommagée. Démontez les tubes, nettoyez les deux surfaces avec une brosse métallique et un solvant, vérifiez l'absence de rayures ou de débris sur la garniture et appliquez une fine couche de pâte anti-grippage avant le remontage. Ne forcez jamais un joint télescopique grippé avec un marteau, car cela pourrait déformer le profil du tube et créer un blocage permanent.

4. L'arbre se déconnecte de la prise de force du tracteur
Si l'arbre de prise de force du tracteur se désengage de la bague de retenue en cours de fonctionnement, le ressort de la bague de verrouillage est soit cassé, soit la bague ne s'engage pas correctement dans la gorge de retenue de la bague. Inspectez le ressort de la bague, remplacez-le s'il est cassé ou usé, et vérifiez que la gorge de la bague de retenue est propre et que son usure n'est pas inférieure aux spécifications. Assurez-vous également que le diamètre du joug de l'arbre de prise de force correspond bien au diamètre et au nombre de cannelures de la bague de retenue de votre tracteur.

5. Rupture répétée du boulon de cisaillement
La rupture fréquente des boulons de cisaillement de l'arbre de prise de force (PDF) pendant le mélange normal indique soit une qualité de boulon inadaptée (trop tendre pour l'application), soit une obstruction mécanique à l'intérieur du mélangeur (corps étranger coincé dans la vis sans fin), soit une vitesse d'engagement de la PDF excessive. Enclenchez toujours la PDF au ralenti (moins de 300 tr/min) et augmentez progressivement la vitesse jusqu'au régime de fonctionnement. Avant chaque cycle, inspectez la vis sans fin et la cuve du mélangeur afin de vérifier l'absence de pierres, de fil de fer ou d'aliments congelés. Utilisez uniquement les boulons de qualité et de taille spécifiées pour votre modèle d'arbre ; n'utilisez jamais de boulons de résistance supérieure, car cela transmet les chocs à la boîte de vitesses au lieu du boulon sacrificiel.

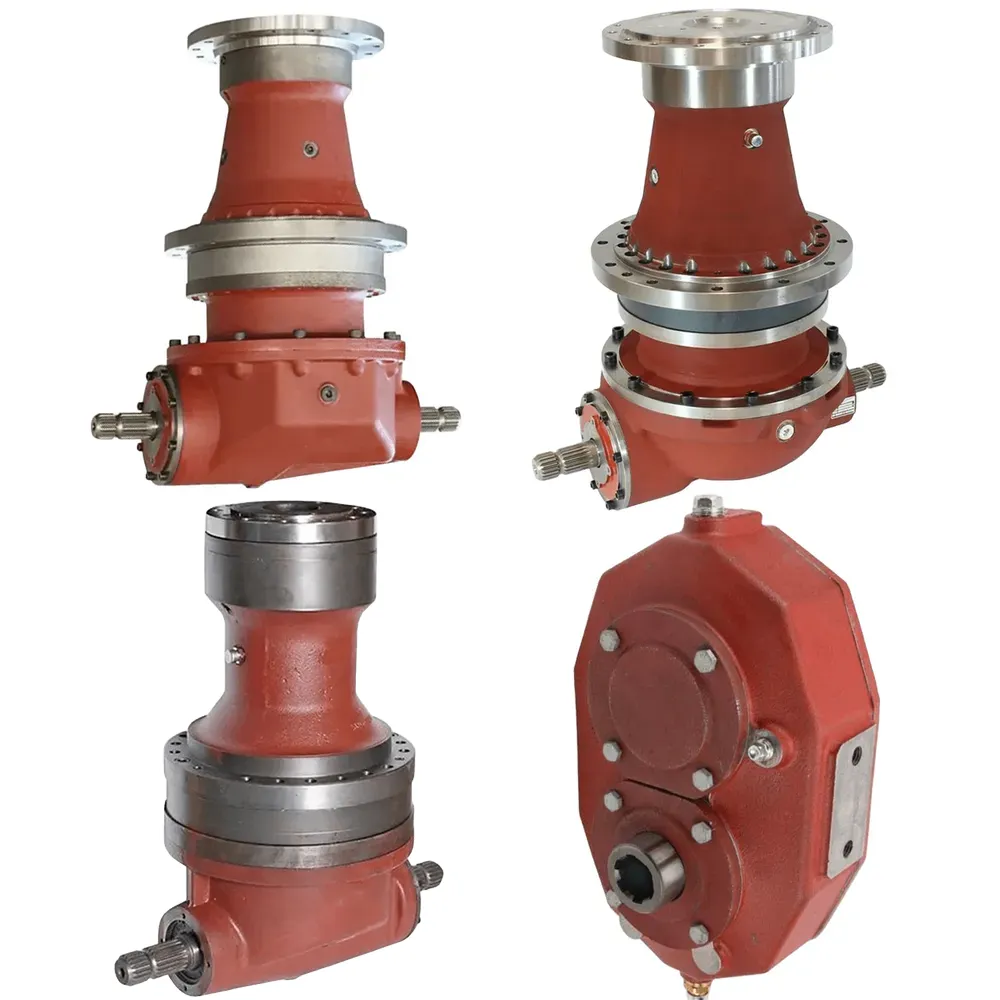

Arbre de prise de force du mélangeur d'aliments et boîte de vitesses du mélangeur d'aliments

L'arbre de prise de force et le réducteur du mélangeur d'aliments sont deux composants interdépendants qui constituent ensemble le système de transmission de puissance complet de tout mélangeur TMR, y compris tous les modèles Jaylor à vis unique. Comprendre leur fonctionnement est essentiel pour garantir un mélange performant et éviter les pannes coûteuses de la transmission.

L'arbre de transmission de la prise de force (PDF) assure la transmission de puissance externe, en acheminant l'énergie de rotation du moteur du tracteur via la sortie de la PDF jusqu'au point de connexion d'entrée de la bétonnière. Il est conçu avec des sections tubulaires télescopiques, des joints de cardan et un dispositif de protection contre les surcharges (embrayage à friction ou boulon de cisaillement) pour garantir une transmission de puissance fluide, flexible et sécurisée, quelle que soit la distance ou l'angle entre le tracteur et la bétonnière traînée. L'arbre fonctionne à la vitesse de la PDF du tracteur, généralement 540 tr/min pour les bétonnières à vis unique Jaylor.

Le réducteur du mélangeur, monté à l'intérieur du châssis juste en dessous de la vis sans fin verticale, reçoit le signal de 540 tr/min de la prise de force du tracteur et le convertit, via un système d'engrenages planétaires, en un couple nettement supérieur, bien que plus faible, nécessaire à la rotation de la vis sans fin de mélange. Un réducteur planétaire Jaylor classique réduit le signal de 540 tr/min à une vitesse de rotation de la vis sans fin d'environ 20 à 30 tr/min, tout en multipliant le couple par un rapport d'environ 18:1 à 27:1. Cette importante multiplication du couple permet à la vis sans fin de couper et de mélanger efficacement les balles rondes denses, l'ensilage humide et les céréales lourdes.

Le point de connexion entre l'arbre de prise de force et l'entrée de la boîte de vitesses correspond à l'emplacement de l'embrayage de surcharge. Cette position est intentionnelle : l'embrayage protège les engrenages, les roulements et les joints de la boîte de vitesses des chocs avant qu'ils n'atteignent le carter. Si un arbre de prise de force sous-dimensionné ou mal configuré est utilisé, des pics de couple peuvent se transmettre directement à la boîte de vitesses, provoquant des dommages aux dents d'engrenage, une défaillance des roulements ou des fuites d'huile. CMN Transmission fabrique des arbres de prise de force agricoles et des réducteurs planétaires pour mélangeuses d'aliments, offrant ainsi à ses clients l'avantage d'un système de transmission parfaitement adapté, où la capacité de l'embrayage, le profil des cannelures et la vitesse de rotation de l'arbre sont précisément calibrés en fonction des exigences d'entrée de la boîte de vitesses. Lors de la commande d'un arbre de prise de force de remplacement pour les mélangeuses TMR, nous recommandons de vérifier simultanément le roulement d'entrée de la boîte de vitesses, le niveau d'huile et l'état des engrenages.

Pourquoi choisir les arbres de prise de force agricoles de CMN Transmission ?

CMN Transmission Co., Ltd., dont le siège social est situé à Ansan-si (Gyeonggi-do), en Corée, est l'un des principaux fabricants et exportateurs mondiaux de composants pour systèmes de transmission de puissance industrielle. Grâce à un réseau de plus de 10 usines coopératives, nous produisons une vaste gamme de composants mécaniques de précision, notamment des réducteurs agricoles, des arbres de prise de force, des vérins hydrauliques, des réducteurs planétaires, des réducteurs à vis sans fin, des engrenages coniques, des pignons de chaîne et des accouplements. Notre philosophie d'entreprise, « Transmettre la force, façonner l'avenir », reflète notre engagement à fournir des solutions de transmission de puissance qui permettent aux exploitations agricoles du monde entier d'atteindre une efficacité, une productivité et une fiabilité accrues.

En choisissant CMN Transmission pour vos arbres de prise de force de tracteur, vous bénéficiez de prix directs d'usine, éliminant ainsi les marges des distributeurs et intermédiaires et réduisant considérablement votre coût unitaire par rapport aux concessionnaires de marques européennes ou américaines. Chaque arbre de prise de force que nous fabriquons est soumis aux tests 100% avant expédition, incluant la vérification de l'épaisseur des cannelures, le contrôle du couple des joints de cardan, le contrôle du fonctionnement télescopique et l'étalonnage du dispositif de protection contre les surcharges. Nos certifications ISO 9001, CE et TS16949 ne sont pas de simples labels ; elles témoignent de la qualité de nos systèmes de gestion qui encadrent chaque étape de notre processus de fabrication, de l'inspection des matières premières à l'assemblage final et à l'emballage.

Entreprise familiale, notre force réside dans l'alliance de valeurs industrielles traditionnelles et d'une équipe d'ingénierie jeune et dynamique. Cette dernière exploite la conception assistée par ordinateur (CAO), les sciences des matériaux de pointe et les technologies modernes de traitement de surface pour améliorer sans cesse les performances de nos produits. Intégrant industrie et commerce, nous privilégions la vente directe d'usine, ce qui nous permet de maîtriser les délais de livraison et de répondre rapidement aux besoins de nos clients. Nos produits sont exportés sur six continents et nous desservons des clients en Europe, en Amérique du Nord, en Amérique du Sud, au Moyen-Orient, en Afrique, en Asie du Sud-Est et en Océanie.

Nous prenons en charge l'intégralité des commandes d'arbres de prise de force sur mesure, le marquage OEM et les programmes de marque privée. Que vous ayez besoin d'un seul arbre de prise de force de rechange pour une mélangeuse d'aliments Jaylor ou d'une commande en gros d'ensembles d'arbres de prise de force robustes pour un réseau de concessionnaires, CMN Transmission vous offre l'expertise technique, la capacité de production et les prix compétitifs que les professionnels de l'agriculture et les distributeurs de matériel exigent.

FAQ

Q : Quelle taille d'arbre de prise de force me faut-il pour un mélangeur TMR à vis unique Jaylor 5350, 5400, 5425 ou 5575 ?
A : Tous les modèles Jaylor à vis unique (5350, 5400, 5425, 5575) fonctionnent avec un arbre de prise de force (PDF) de 540 tr/min. La série d'arbre est généralement CAT4 ou CAT5, selon le modèle et la puissance requise. L'arbre cannelé côté tracteur est un arbre à 6 cannelures de 1-3/8" pour un fonctionnement à 540 tr/min. CMN Transmission peut confirmer les dimensions exactes de l'arbre de prise de force correspondant au numéro de série de votre mélangeur sur demande.

Q : Cet arbre de prise de force peut-il remplacer la transmission Bondioli & Pavesi d'origine de ma bétonnière Jaylor ?
R : Oui. Cet arbre est spécialement conçu pour remplacer directement les ensembles d'arbre de prise de force Bondioli et Pavesi montés d'origine sur les mélangeurs à vis unique Jaylor. Tous les profils de cannelures, les dimensions de l'étrier, les tailles de joints universels et les sections transversales des tubes correspondent aux spécifications du fabricant d'origine, garantissant un montage direct sans modifications, adaptateurs ni outils spéciaux.

Q : Dois-je choisir un arbre de prise de force à embrayage à glissement ou un arbre de prise de force à boulon de cisaillement pour mon mélangeur d'aliments ?
A: Un arbre de prise de force à embrayage à friction est recommandé pour les opérations où la ficelle à balles, les filets d'enroulement ou les corps étrangers susceptibles de bloquer la vis sans fin sont fréquents, car il patine et se réengage automatiquement sans interruption de service. Un arbre de prise de force à boulon de cisaillement est plus économique et convient aux environnements contrôlés où les blocages de vis sans fin sont rares. Contactez CMN Transmission pour déterminer la protection contre les surcharges la mieux adaptée à votre profil d'exploitation.

Q : À quelle fréquence dois-je graisser les joints universels de mon arbre de prise de force agricole ?
A : Graissez tous les joints de cardan de l'arbre de prise de force toutes les 8 heures de fonctionnement ou au début de chaque journée de travail. Utilisez de la graisse EP au lithium complexe NLGI #2 et pompez jusqu'à ce que la graisse soit propre au niveau des quatre joints d'étanchéité des cuvettes de chaque joint en croix. En conditions poussiéreuses ou humides, réduisez l'intervalle à toutes les 4 à 6 heures. Une lubrification régulière est le moyen le plus efficace de prolonger la durée de vie de vos joints de cardan d'arbre de prise de force.

Q : Puis-je utiliser un arbre de prise de force de 1000 tr/min sur une mélangeuse TMR à vis unique Jaylor ?
R : Non. Tous les modèles Jaylor 5350, 5400, 5425 et 5575 sont conçus exclusivement pour un fonctionnement à 540 tr/min. Le raccordement d'une prise de force (PDF) de 1 000 tr/min ou l'utilisation d'une PDF de 1 000 tr/min entraînerait une survitesse importante du réducteur planétaire et de la vis sans fin, créant des conditions de fonctionnement dangereuses et annulant la garantie du réducteur. Si votre tracteur est équipé d'une PDF limitée à 1 000 tr/min, un adaptateur de réduction de vitesse est nécessaire.

Q : CMN Transmission propose-t-elle des longueurs d'arbre de prise de force sur mesure pour les configurations de tracteurs non standard ?
R : Oui. CMN Transmission propose la fabrication d'arbres de prise de force entièrement sur mesure, y compris des longueurs non standard (rétractées ou étendues), des configurations de cannelures alternatives et des conceptions de chape spéciales. Indiquez-nous le modèle de votre tracteur, la distance entre l'attelage et le raccord de prise de force, ainsi que la plage d'extension de la barre d'attelage. Notre équipe d'ingénieurs déterminera les dimensions de tube d'arbre de prise de force adaptées à votre configuration. Les commandes sur mesure sont généralement livrées sous 15 à 20 jours ouvrables.

Q : Qu'est-ce qui est inclus avec l'arbre de prise de force lorsque je commande chez CMN Transmission ?
A : Chaque arbre de prise de force est livré complet et comprend : un étrier côté tracteur avec bague de verrouillage, un étrier côté outil, deux kits de joints universels et roulements pour arbre de prise de force (préinstallés), des tubes télescopiques intérieur et extérieur, un dispositif de protection contre les surcharges (embrayage à friction ou boulon de cisaillement selon l'option choisie), un carter de protection d'arbre de prise de force en polyéthylène sur toute la longueur avec retenue de chaîne et des boulons de cisaillement de rechange (si l'option boulon de cisaillement a été sélectionnée). Tous les composants sont préassemblés et prêts à être installés.

Q : Comment savoir quand remplacer les pièces de mon arbre de prise de force plutôt que l'arbre entier ?
A: Les pièces détachées de l'arbre de prise de force, telles que les kits de traverses et de roulements, les étriers et les boulons de cisaillement, peuvent être remplacées individuellement lorsque l'usure se limite à un seul composant. Cependant, si le tube de l'arbre de prise de force présente des rayures visibles, si l'alésage cannelé de l'étrier est allongé de plus de 0,5 mm de jeu, ou si plusieurs joints de cardan ont cédé en peu de temps, le remplacement complet de l'arbre est plus économique et plus sûr que des réparations au cas par cas. CMN Transmission propose des ensembles complets ainsi que des pièces détachées.

Q : Quelles certifications de sécurité possède cet arbre de prise de force robuste ?
A: Tous les arbres de transmission de prise de force CMN sont fabriqués selon les normes de gestion de la qualité ISO 9001, certifiés CE pour la conformité au marché européen et certifiés TS16949 pour la qualité automobile. Le carter de sécurité répond aux exigences de la directive CE et de l'OSHA en matière de protection des transmissions rotatives. Ces certifications garantissent que chaque arbre de prise de force haute performance qui sort de notre usine répond aux normes internationales de sécurité et de performance.

Q : Cet arbre de prise de force est-il également compatible avec d'autres marques de mélangeurs à vis unique ?
R : Bien que cet arbre soit spécifiquement conçu pour les modèles Jaylor 5350, 5400, 5425 et 5575, la configuration standard de cannelure de l'arbre de prise de force 540 (1-3/8" à 6 cannelures côté tracteur) est courante sur de nombreuses marques de mélangeuses TMR à vis unique. Si votre mélangeuse utilise le même diamètre de cannelure d'entrée de boîte de vitesses et la même série d'arbre, cette transmission peut être compatible. Contactez CMN Transmission en indiquant la marque, le modèle et les spécifications d'entrée de boîte de vitesses de votre mélangeuse ; notre équipe confirmera la compatibilité ou vous recommandera l'arbre de prise de force adapté aux mélangeuses TMR à vis unique de votre machine.
