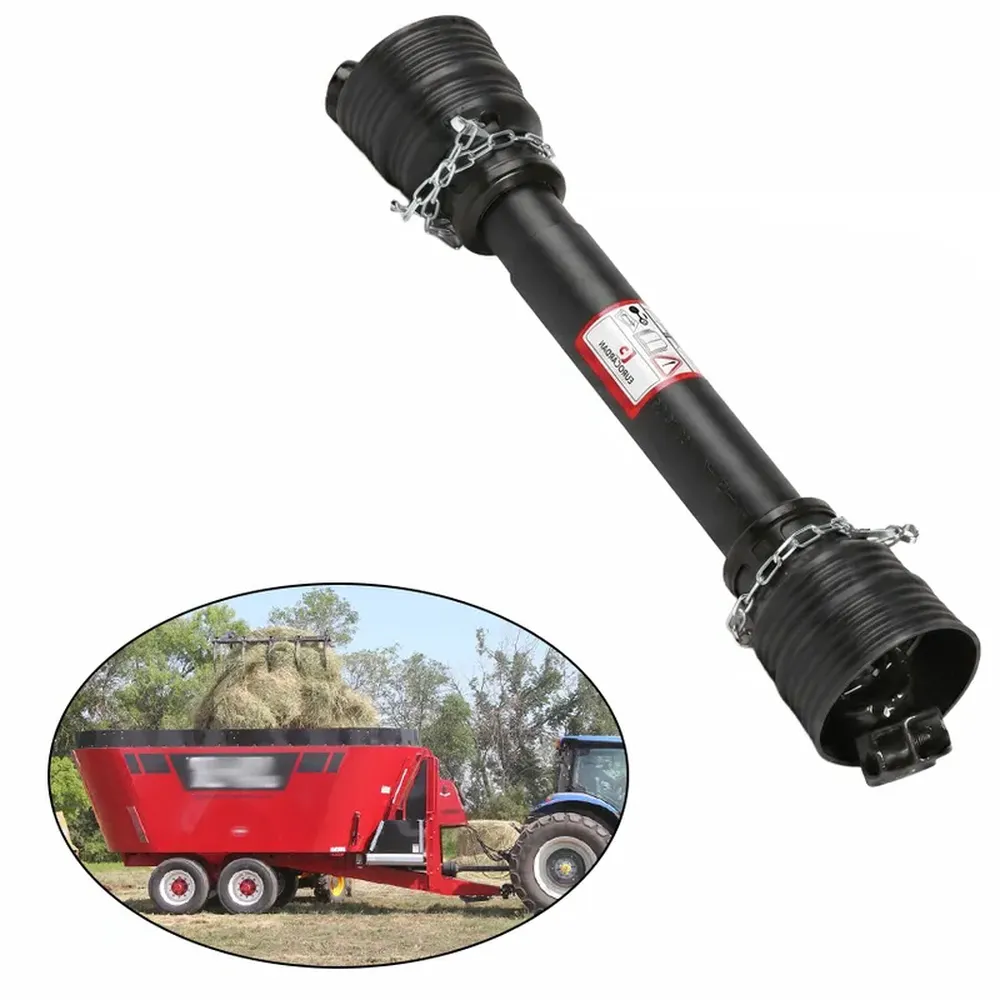

Вал отбора мощности для двухшнековых смесителей Jaylor TMR 6600, 6650, 6750, 6850

Надежный вал отбора мощности для двухшнековых смесителей Jaylor TMR различных моделей.

Вал отбора мощности для двухшнекового смесителя Jaylor TMR моделей: 6600, 6650, 6750, 6850

Вал отбора мощности CMN для двухшнековых смесителей кормов Jaylor TMR — это высокоточный вал отбора мощности трактора, разработанный как прямая замена для двухшнековых вертикальных смесителей кормов Jaylor серии 6000, моделей 6600, 6650, 6750 и 6850. Доступный в конфигурациях CAT4 и CAT6 с частотой вращения 1000 об/мин, этот вал отбора мощности обеспечивает плавную и стабильную передачу мощности от трактора к планетарному редуктору смесителя, приводя в движение двухшнековую систему, которая обрабатывает и смешивает корма TMR для молочного скота, крупного рогатого скота, овец, коз и других животных. Разработанный как качественная альтернатива валам отбора мощности Bondioli & Pavesi, каждый вал собирается на заводе из закаленной легированной стали, имеет прецизионно отшлифованные трубчатые узлы вала отбора мощности и полную защиту вала отбора мощности для безопасности оператора.

Независимо от того, управляете ли вы молочной фермой на 200 голов, ежедневно смешивая силос и зерновые концентраты, или крупным откормочным хозяйством для крупного рогатого скота, перерабатывающим несколько тюков за партию, этот вал отбора мощности кормосмесителя обеспечивает надежную передачу крутящего момента при длительных высоких нагрузках. Двухшнековые кормосмесители Jaylor 6600, 6650, 6750 и 6850 требуют надежного вала отбора мощности для работы в режиме TMR (полнокормовой смеси), чтобы поддерживать стабильное качество рациона и соблюдать график кормления. Вал отбора мощности вертикального кормосмесителя от CMN Transmission разработан для работы с высокими требованиями к крутящему моменту двухшнекового смешивания, где плотные тюки сена, влажный силос и минеральные добавки смешиваются в однородную, устойчивую к сортировке полнорацию (TMR). Этот сельскохозяйственный вал отбора мощности, имеющий сертификаты ISO9001, CE и TS16949, поставляется предприятиям на шести континентах с быстрой доставкой и конкурентоспособной ценой.

Технические характеристики

Главный вал: ВОМ постоянной скорости

Сборки постоянной скорости SFT

Кронштейн для болта среза

Кромка болта среза размера 6

Крепежные элементы болтов среза размера 8

Более подробную информацию о наших ограничителях момента затяжки болтов отбора мощности можно найти здесь.

Характеристики приводного вала ВОМ для кормосмесителя Jaylor

1. Прецизионно обработанная вилка вала отбора мощности
Каждая вилка вала отбора мощности как на тракторе, так и на навесном оборудовании выкована из легированной стали и обработана на станке с точностью до 808. Отверстия для подшипниковых чашек имеют допуск плюс-минус 0,012 мм, что исключает радиальный люфт, вызывающий преждевременный выход из строя игольчатых подшипников в условиях сильной вибрации, характерных для работы двухшнековых смесителей. Каждая вилка вилки проходит проверку на координатно-измерительной машине перед сборкой для гарантии точности размеров.

2. Встроенная защита от проскальзывания сцепления
Встроенный вал отбора мощности с механизмом фрикционной муфты обеспечивает критически важную защиту от перегрузок как для трансмиссии трактора, так и для редуктора смесителя. При внезапной перегрузке двух шнеков из-за замерзшего тюка или постороннего предмета в подаче многодисковый фрикционный вал отбора мощности с фрикционной муфтой на мгновение отключается, чтобы поглотить удар, предотвращая катастрофическое повреждение вала отбора мощности, внутренних деталей редуктора и трансмиссии трактора.

3. Усиленные крестообразные карданные шарниры с подшипниками
В каждом карданном шарнире вала отбора мощности используется конструкция с игольчатыми подшипниками полного комплекта, закаленными поперечными цапфами и высокотемпературной смазкой. Карданные шарниры вала отбора мощности рассчитаны на непрерывную работу при 1000 об/мин и углах поворота до 25 градусов, обеспечивая плавную передачу крутящего момента даже при неидеальном выравнивании трактора и смесителя на неровных поверхностях фермерского двора или во время поворотов у кормушки.

4. Трубы вала отбора мощности из холоднотянутой стали
Внутренний и внешний трубчатые узлы вала отбора мощности изготовлены методом холодной вытяжки из высокоуглеродистой стали и имеют профилированное сечение в форме лимона или треугольника для максимальной передачи крутящего момента, обеспечивая при этом свободное телескопирование вала. Такая конструкция трубчатого узла вала отбора мощности предотвращает люфт между внутренней и внешней секциями, распространенный механизм износа в недорогих валах, предлагаемых на вторичном рынке. Прецизионно отшлифованный внешний профиль обеспечивает плавное скольжение с минимальным нагревом от трения во время телескопических циклов.

5. Система защитных ограждений по всей длине
Полная система защиты вала отбора мощности и кожуха вала отбора мощности охватывает весь вращающийся узел. Свободно вращающийся пластиковый кожух защищает вращающиеся валы отбора мощности от случайного контакта, обеспечивая безопасность операторов и окружающих. Конструкция подшипника кожуха позволяет ему оставаться неподвижным, даже когда вал вращается со скоростью 1000 об/мин, и его можно быстро снять для технического обслуживания без специальных инструментов.

6. Доступен вариант с болтами среза.
Для предприятий, предпочитающих систему защиты от перегрузки, этот вал отбора мощности для кормосмесителя Jaylor также доступен в конфигурации с предохранительными болтами. Вал отбора мощности с предохранительными болтами использует калиброванные предохранительные штифты, которые чисто ломаются при заданном пороговом значении крутящего момента, обеспечивая надежную защиту от перегрузки и позволяя быстро заменить вал в полевых условиях. Этот вариант вала отбора мощности с предохранительными штифтами идеально подходит для операторов, которым нужен максимально простой механизм защиты приводной системы кормосмесителя.

7. Прямая замена оригинальных запчастей.
Этот усиленный вал отбора мощности разработан как прямая замена валов отбора мощности Bondioli & Pavesi, изначально поставлявшихся с двухшнековыми смесителями TMR Jaylor. Размеры вала отбора мощности, профили шлицов и геометрия вилки точно соответствуют спецификациям оригинального оборудования, поэтому адаптер или модификация вала отбора мощности не требуются. Просто снимите старый вал и установите новый CMN, чтобы возобновить смешивание.

8. Настраиваемая длина и конфигурация
Компания CMN Transmission предлагает это решение в виде вала отбора мощности, изготовленного на заказ, с регулируемой длиной и несколькими размерами вала отбора мощности, чтобы соответствовать конкретному расстоянию от трактора до бетоносмесителя. Независимо от того, требуется ли вам компактный вал с межосевым расстоянием 900 мм или более длинный вал длиной 1500 мм, мы изготавливаем каждое изделие точно по вашим размерам. Доступны различные комбинации шлицов и муфт для обеспечения идеальной совместимости с вашим оборудованием.

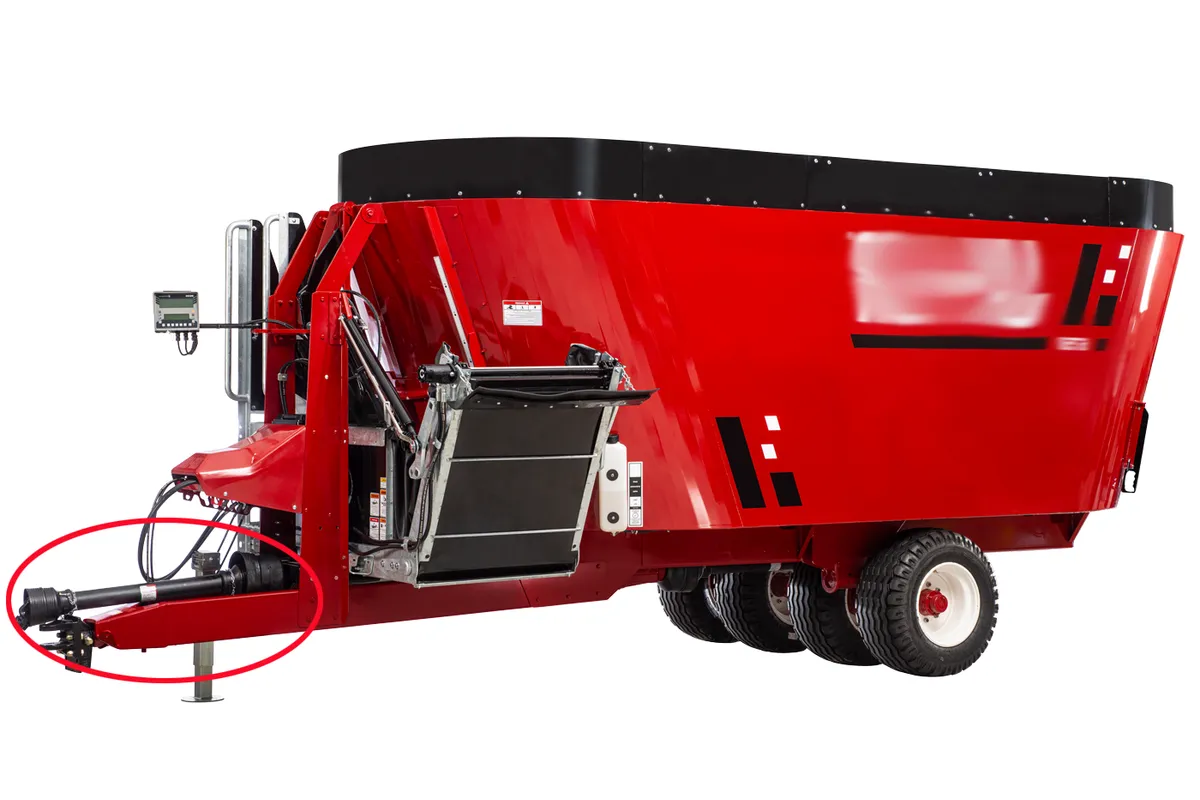

Как работает вал отбора мощности трактора для бетоносмесителя Jaylor TMR

Принцип работы вала отбора мощности для двухшнековых смесителей TMR Jaylor начинается с заднего патрубка вала отбора мощности трактора. Двигатель трактора генерирует вращательную энергию, а выходной вал ВОМ передает эту энергию со стандартной скоростью вращения вала ВОМ 1000 об/мин. Внутренняя шлицевая втулка на конце вала ВОМ со стороны трактора входит в зацепление с внешней шлицевой втулкой на патрубке ВОМ трактора, создавая надежное вращательное соединение, которое передает крутящий момент двигателя непосредственно на вал.

После включения вращательное усилие передается через первый карданный шарнир вала отбора мощности на конце, соединенном с трактором. Этот крестообразный подшипниковый узел позволяет валу работать под углом относительно оси выходного вала отбора мощности трактора, что необходимо, поскольку входной вал смесителя Jaylor TMR редко идеально совпадает с валом отбора мощности трактора во время работы. Карданный шарнир компенсирует угловое смещение до 25 градусов, обеспечивая при этом непрерывную передачу крутящего момента. При вращении вала крутящий момент передается через внешнюю трубу вала отбора мощности, которая телескопически соединена с внутренней трубой через профилированное сечение в форме лимона или треугольника.

Этот телескопический механизм имеет решающее значение для применения в валах отбора мощности вертикальных кормосмесителей, поскольку расстояние между трактором и смесителем TMR постоянно меняется по мере того, как оператор маневрирует вокруг зоны хранения корма, подъезжает задним ходом к кормушке или поворачивает за углы во время подачи корма. Профилированные трубы свободно скользят внутрь и наружу, сохраняя при этом надежную фиксацию вращения, обеспечивая передачу 100% крутящего момента независимо от длины удлинения вала. В отличие от круглых профилированных труб, используемых в некоторых экономичных карданных валах, многолепестковая геометрия исключает люфт вращения, который мог бы вызывать вибрацию и ускоренный износ.

На конце вала навесного оборудования вращательная энергия передается через второй карданный шарнир вала отбора мощности и на входной вал смесителя. Прежде чем достичь редуктора, крутящий момент проходит через устройство защиты от перегрузки, представляющее собой либо механизм вала отбора мощности с муфтой скольжения, либо систему вала отбора мощности с предохранительными болтами. Муфта скольжения использует подпружиненные фрикционные диски, которые обеспечивают контролируемое проскальзывание, когда крутящий момент превышает заданный порог. Это защищает планетарный редуктор смесителя, подшипники шнека и собственную трансмиссию вала отбора мощности трактора от повреждений, вызванных внезапными перегрузками, такими как замерзание сердцевины тюка или обматывание лопасти шнека проволочной шпагатной веревкой.

Планетарный редуктор смесителя Jaylor принимает входной сигнал со скоростью 1000 об/мин и снижает её до соответствующей скорости вращения шнека, обычно от 20 до 40 об/мин в зависимости от модели и стадии смешивания. Два шнека вращаются в противоположных направлениях, затягивая кормовой материал вниз в центре емкости и проталкивая его вверх вдоль внешних стенок. Именно эта непрерывная циркуляция обеспечивает получение однородной, устойчивой к сортировке кормовой смеси, которой известны смесители Jaylor. На протяжении всего этого процесса вал отбора мощности для работы смесителя кормов должен обеспечивать постоянный, безвибрационный крутящий момент для поддержания плавного вращения шнека и предотвращения пульсирующих нагрузок, которые со временем могут повредить уплотнения и подшипники редуктора.

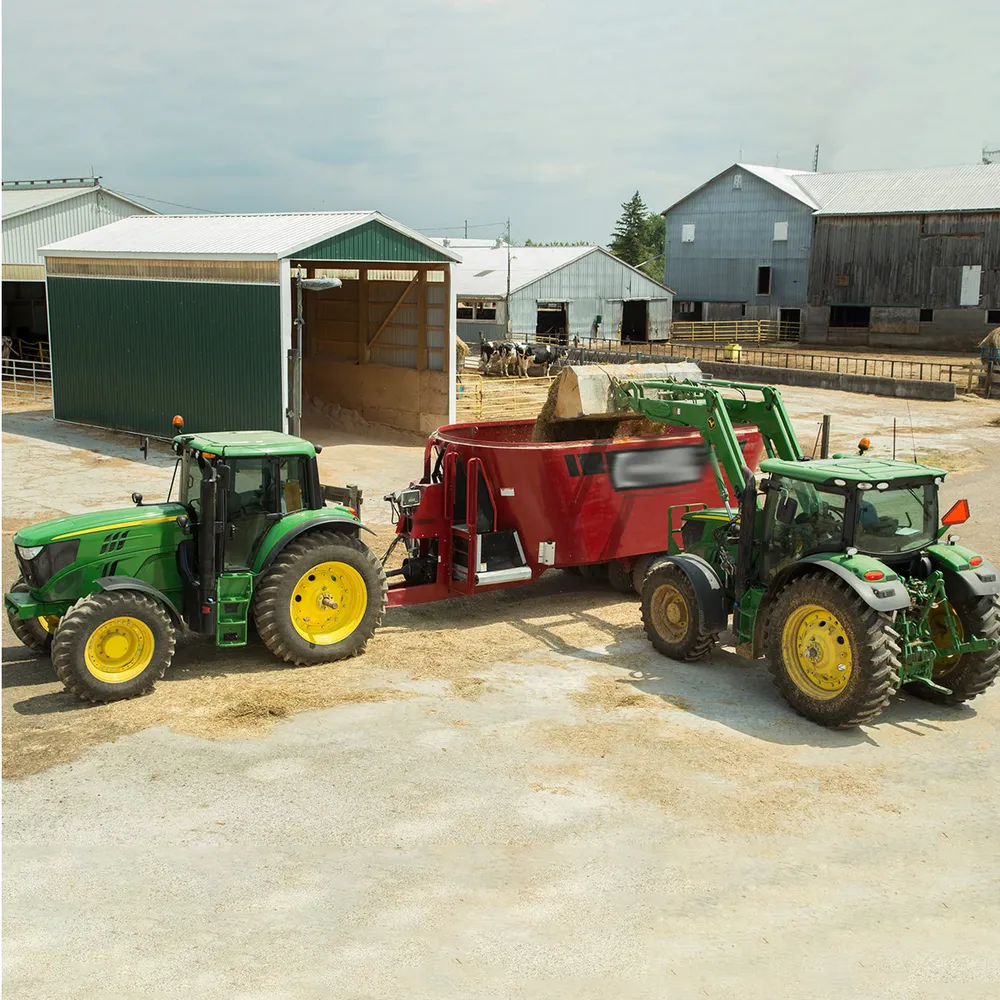

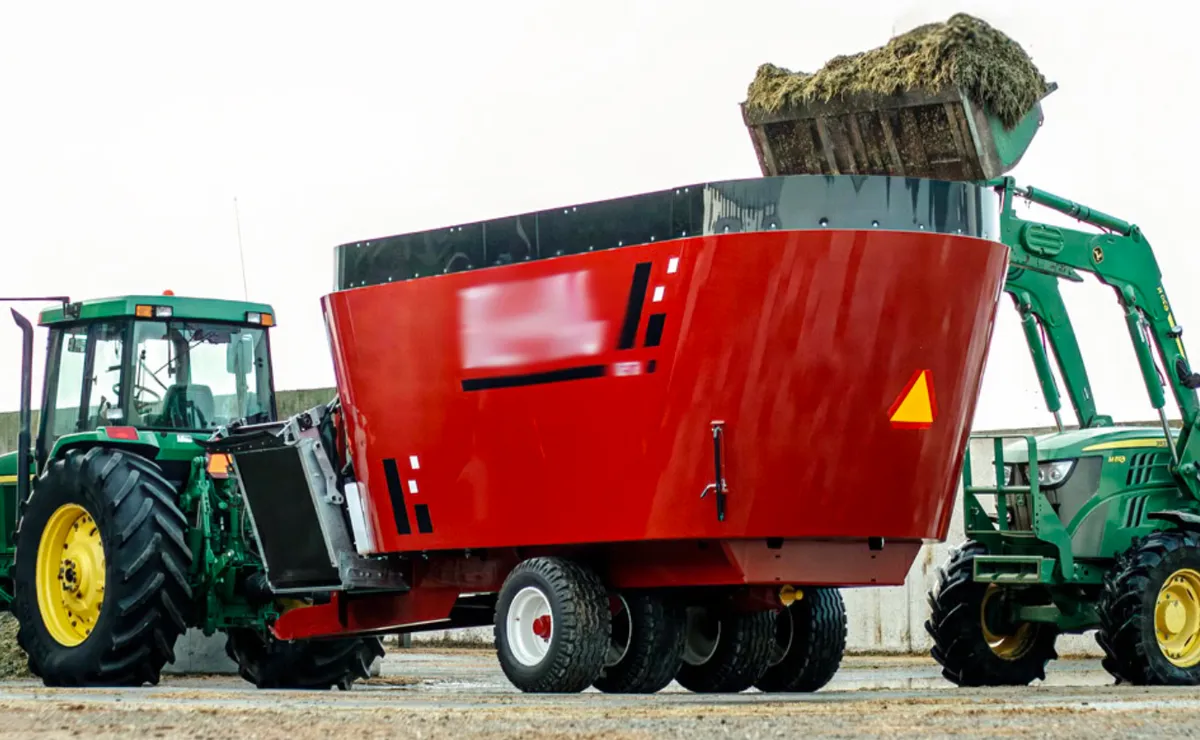

Применение вала отбора мощности смесителя кормов

1. Молочные фермы
Для поддержания производства молока, содержания жира в молоке и общего здоровья стада в молочных хозяйствах крайне важно стабильное качество полнорационной кормовой смеси (TMR). Этот вал отбора мощности для смесителя TMR приводит в движение двухшнековые смесители Jaylor, обеспечивая многократные ежедневные циклы кормления, смешивая силос, сенаж, зерновые концентраты, минералы и протеиновые добавки в точно сбалансированный рацион. Вал отбора мощности трактора с частотой вращения 1000 об/мин обеспечивает тщательную обработку ингредиентов двумя шнеками, предотвращая сортировку и гарантируя, что каждая корова получает одинаковое количество питательных веществ в кормушке.

2. Разведение мясного скота
На откормочных площадках и в животноводческих хозяйствах этот вал отбора мощности кормосмесителя используется для привода смесителей Jaylor TMR, которые перерабатывают большие круглые тюки сена, барду, кукурузный силос и гранулированные добавки в однородные кормовые рационы для откорма или докорма. Мощный вал отбора мощности выдерживает высокие крутящие моменты, возникающие при измельчении плотных тюков сена двумя шнеками и их смешивании с влажными побочными продуктами. Независимо от того, кормите ли вы 200 мясных коров или откармливаете 2000 голов на коммерческой откормочной площадке, этот привод обеспечивает надежность, необходимую для своевременного заполнения кормушек.

3. Предприятия по разведению овец и коз
Для мелких жвачных хозяйств системы кормления TMR (полнозерновые корма) очень полезны, поскольку они обеспечивают точное дозирование рациона, предотвращая избирательное поедание и максимизируя коэффициенты конверсии корма. Вал отбора мощности для кормосмесителя Jaylor приводит в движение систему с двумя шнеками, которая смешивает тонкостебельное сено, гранулы люцерны, зерновые смеси и минеральные добавки в однородный рацион, который овцы и козы не могут перебрать. Модели Jaylor 6600 и 6650 особенно подходят для средних стад от 400 до 800 взрослых животных. сельскохозяйственный вал отбора мощности обеспечивает плавный и эффективный процесс смешивания.

4. Свиноводство
В современных свиноводческих хозяйствах все чаще используются системы смешивания полнорационных кормовых смесей (TMR) для приготовления индивидуальных рационов для свиноматок, растущих поросят и откормочных свиней. Этот вал отбора мощности трактора передает надежную вращательную мощность смесителю Jaylor, который перерабатывает кукурузу, соевый шрот, сухие зерновые отходы и витаминно-минеральные премиксы в однородную кормовую смесь. Вал отбора мощности с защитой от проскальзывания особенно важен при смешивании кормов для свиней, где влажные побочные продукты и липкие ингредиенты могут вызывать внезапные скачки крутящего момента, которые в противном случае повредили бы незащищенные компоненты трансмиссии.

5. Коневодство и работа с лошадьми
Конюшни, племенные хозяйства и тренировочные центры используют кормосмесители Jaylor TMR для приготовления однородных кормовых смесей, которые контролируют пылеобразование, уменьшают потери и обеспечивают сбалансированное питание для спортивных лошадей, племенных кобыл и растущего поголовья. Этот вал отбора мощности (ВОМ) для кормосмесителя приводит в движение систему с двумя шнеками, которая бережно смешивает тимофеевое сено, люцерну, свекольный жом и добавки, не перерабатывая клетчатку корма, необходимую для здоровья пищеварительной системы лошадей. Плавная работа вала отбора мощности с низким уровнем вибрации обеспечивает тихую работу, не пугая лошадей в соседних стойлах или загонах.

Как установить вал отбора мощности на ваш смеситель Jaylor TMR

Шаг 1: Подготовка к обеспечению безопасности
Перед началом любых монтажных работ на валу отбора мощности для двухшнековых смесителей Jaylor TMR, припаркуйте трактор на ровной поверхности и установите коробку передач в положение «Парковка» или включите передачу, полностью затянув стояночный тормоз. Выключите двигатель и выньте ключ зажигания. Дождитесь полной остановки всех вращающихся компонентов. Никогда не работайте на валу отбора мощности или вблизи него при работающем двигателе. Надевайте облегающую одежду, защитные перчатки и защитные очки. Убедитесь, что в рабочей зоне трактора или смесителя нет посторонних лиц.

Шаг 2: Снимите старый вал отбора мощности.
Если вы заменяете существующий вал, сначала отсоедините старый вал отбора мощности трактора от вала отбора мощности трактора. Найдите стопорное кольцо или механизм с защелкой на вилке вала отбора мощности со стороны трактора. Нажмите кнопку разблокировки или потяните за стопорный штифт, осторожно сдвигая вилку назад со шлицевого вала. Затем отсоедините конец вала от входного вала смесителя Jaylor, используя тот же метод. При снятии поддерживайте вал обеими руками, так как весь вал отбора мощности в сборе тяжелый, обычно от 15 до 25 кг в зависимости от размера. Отложите старый вал в сторону для осмотра или утилизации.

Шаг 3: Проверьте длину и соответствие размера.
Перед установкой нового вала отбора мощности CMN для кормосмесителя Jaylor убедитесь, что длина и габариты вала отбора мощности соответствуют вашим задачам. Вытяните телескопические трубки на максимальную длину и сравните расстояние между центрами с фактическим расстоянием между штоком вала отбора мощности трактора и входным валом смесителя, когда трактор и смеситель находятся в максимальном рабочем положении. Перекрытие трубок вала отбора мощности должно оставаться не менее 150 мм (6 дюймов) в полностью выдвинутом состоянии, чтобы предотвратить разделение внутренней и внешней трубок во время работы. Если вал слишком длинный, он может упереться в дно, когда трактор находится близко к смесителю; если слишком короткий, он может разъединиться в полностью выдвинутом состоянии.

Шаг 4: Сначала подсоедините конец навесного оборудования.
Совместите вилку вала отбора мощности со стороны навесного оборудования с входным валом смесителя Jaylor. Наденьте шлицевое соединение на входной патрубок смесителя и сильно надавите, пока не сработает фиксирующий механизм со слышимым щелчком. Убедитесь, что вал зафиксирован, попытавшись снять его обратно. Вал не должен отсоединяться без нажатия на механизм разблокировки. Если ваша конфигурация включает вал отбора мощности с муфтой скольжения, то узел муфты должен располагаться со стороны навесного оборудования, ближе к смесителю.

Шаг 5: Подсоедините конец трактора
После закрепления навесного оборудования аккуратно выровняйте шлицевую вилку со стороны трактора с валом отбора мощности трактора (1000 об/мин). Профиль с 21 шлицом диаметром 1-3/8 дюйма зацепится только при правильном выравнивании. Наденьте вилку на вал до щелчка стопорного кольца. Убедитесь, что фиксатор полностью защелкнулся. Закрепите цепи, удерживающие защитный кожух вала отбора мощности, на дышло трактора и раме миксера, чтобы предотвратить вращение кожуха вместе с валом.

Шаг 6: Тестирование и проверка
Запустите двигатель трактора и медленно включите ВОМ на низких оборотах холостого хода. Наблюдайте за валом ВОМ на предмет необычной вибрации, люфта или шума. Постепенно увеличивайте обороты до полной рабочей скорости (1000 об/мин). Убедитесь, что крышка вала ВОМ остается неподвижной и что ни одно из концевых соединений не имеет признаков ослабления. Проработайте миксер без груза две-три минуты, чтобы убедиться в плавной работе, прежде чем загружать кормовой материал. После первого часа работы выключите миксер и повторно проверьте все соединения, смажьте все фитинги карданного шарнира вала ВОМ и проверьте правильность работы муфты скольжения или срезного болта вала ВОМ.

Как выбрать подходящий вал отбора мощности для кормосмесителя

1. Подтвердите скорость вращения ВОМ (540 против 1000 об/мин).
Модели двухшнековых экскаваторов Jaylor серии 6000 (6600, 6650, 6750, 6850) работают со стандартным валом отбора мощности (ВОМ) на 1000 об/мин. Перед заказом проверьте технические характеристики ВОМ вашего трактора. Вал ВОМ на 1000 об/мин обычно имеет профиль 1-3/8 дюйма с 21 шлицом, тогда как вал ВОМ на 540 об/мин использует профиль 1-3/8 дюйма с 6 шлицами. Подключение вала на 1000 об/мин к валу ВОМ на 540 об/мин или наоборот приведет к неправильной скорости вращения шнека и потенциальному повреждению оборудования.

2. Определите правильную категорию вала.
Валы отбора мощности разных размеров рассчитаны на разные крутящие нагрузки. Для моделей Jaylor 6600 и 6650 обычно достаточно вала CAT4 (размер 6). Для более крупных моделей, таких как 6750 и 6850, может потребоваться вал CAT6 (размер 8) для работы с более высокими требованиями к крутящему моменту, связанными с большим объемом бункера и большей нагрузкой на подающее устройство. Выбор правильной категории гарантирует, что вал отбора мощности будет работать в пределах своей номинальной мощности, предотвращая преждевременный выход из строя из-за несоответствия техническим характеристикам.

3. Измерьте необходимую длину вала.
Измерьте расстояние между центрами патрубка ВОМ трактора и входного вала смесителя как в самом близком, так и в самом дальнем рабочем положении. Длина вала ВОМ должна обеспечивать достаточное перекрытие труб (минимум 150 мм) в обоих крайних положениях. Компания CMN Transmission изготавливает валы ВОМ на заказ по вашим индивидуальным размерам, поэтому при заказе укажите как минимальное, так и максимальное расстояние для обеспечения идеальной посадки.

4. Выберите тип защиты от перегрузки.
В зависимости от ваших производственных предпочтений, выбирайте между валом отбора мощности с муфтой скольжения и валом отбора мощности с предохранительным болтом. Муфта скольжения обеспечивает автоматическую, сбрасываемую защиту и идеально подходит для предприятий, ежедневно смешивающих абразивные или переменные по плотности ингредиенты. Вариант с валом отбора мощности и предохранительным болтом проще и дешевле, но требует замены штифтов после каждого случая перегрузки. Для высокочастотного промышленного смешивания рекомендуется использовать муфту скольжения.

5. Проверьте совместимость шлицов.
Проверьте профили шлицов как со стороны трактора, так и со стороны навесного оборудования. Большинство тракторов с частотой вращения 1000 об/мин используют вал отбора мощности с 21 шлицом диаметром 1-3/8 дюйма. Со стороны навесного оборудования, соединяющегося с входом смесителя Jaylor, может быть вал с 21 шлицом диаметром 1-3/8 дюйма или с 20 шлицами диаметром 1-3/4 дюйма в зависимости от модели и года выпуска смесителя. Если для вашей конфигурации требуется другой тип шлицов на обоих концах, компания CMN Transmission может предоставить соответствующий адаптер вала отбора мощности или изготовленную на заказ вилку.

6. Учитывайте условия вашей работы.
Если вы работаете в пыльных, влажных или коррозионных условиях, например, вблизи силосных ям, хранилищ навоза или в прибрежных районах, запросите улучшенную обработку поверхности с цинкованием всех критически важных поверхностей. Для предприятий, занимающихся ежедневным смешиванием нескольких партий с минимальным временем простоя, усиленный вал отбора мощности с самым высоким крутящим моментом сцепления (1800 Нм) обеспечивает дополнительный запас мощности и более длительные интервалы между регулировками.

Типичные способы устранения неисправностей вала отбора мощности кормосмесителя

1. Чрезмерная вибрация во время работы
Если вы заметили необычную вибрацию во время работы вала отбора мощности, наиболее распространенными причинами являются износ поперечных подшипников карданного шарнира вала отбора мощности, смещение фазировки вилки или недостаточное перекрытие труб. Начните с выключения трактора и осмотра каждого карданного шарнира вала отбора мощности на наличие люфта. Возьмитесь за каждую вилку возле поперечного подшипника и попробуйте покачать ее. Любое заметное движение указывает на необходимость замены комплекта поперечных подшипников. Далее убедитесь, что обе вилки вилки на одной стороне вала выровнены в одной плоскости вращения (правильная фазировка). Несоосность вилок создает синусоидальную вибрацию, которая усиливается при более высоких оборотах. Наконец, проверьте, что внутренняя и внешняя секции труб вала отбора мощности имеют перекрытие не менее 150 мм; недостаточное перекрытие приводит к боковому отклонению, которое проявляется в виде вибрации.

2. Сцепление с проскальзыванием включается слишком часто.
Если вал отбора мощности вашей муфты проскальзывает при нормальных нагрузках при смешивании, возможно, пружины фрикционных дисков ослабли или поверхности дисков покрылись нагаром от нагрева. Снимите муфту в сборе и осмотрите фрикционные пластины на наличие нагара, царапин или уменьшения толщины. Если пластины выглядят пригодными для использования, отрегулируйте предварительную нагрузку пружин в соответствии со спецификацией производителя муфты, чтобы восстановить правильный момент включения. Если диски покрыты нагаром или изношены ниже минимальной толщины, замените весь фрикционный пакет. Также убедитесь, что вы не превышаете номинальный вес партии смесителя, так как это может привести к перегрузке даже правильно отрегулированной муфты.

3. Вал трудно телескопировать
Если трубка вала отбора мощности с трудом вставляется или вынимается, наиболее вероятной причиной является недостаточная смазка поверхностей скольжения или коррозия, вызванная воздействием силосных кислот и влаги. Отсоедините вал от трактора и смесителя. Разделите внутреннюю и внешнюю трубки, тщательно очистите поверхности скольжения проволочной щеткой и нанесите обильный слой противозадирного состава или смазки для вала отбора мощности. Соберите все обратно и проверьте плавность телескопического движения по всему диапазону. Если трубки повреждены или подверглись коррозии и их невозможно очистить, сменные компоненты трубки вала отбора мощности можно приобрести у компании CMN Transmission.

4. Срезные болты ломаются неоднократно.
Частые поломки болтов вала отбора мощности указывают либо на перегрузку смесителя, либо на неправильный класс болтов. Сначала осмотрите чашу смесителя на наличие посторонних предметов, таких как проволока, металлические фрагменты или замерзшие кормовые массы, которые могут перегружать шнековую систему. Убедитесь, что ножи шнека острые, а футеровка чаши не чрезмерно изношена, поскольку оба фактора увеличивают сопротивление перемешиванию. Если смеситель механически исправен, убедитесь, что вы используете болты вала отбора мощности правильного класса, как указано в спецификации CMN Transmission. Использование болтов из хозяйственного магазина с неизвестной прочностью на срез приведет либо к преждевременному выходу из строя, либо, что еще хуже, к невозможности среза при перегрузке, что может повредить редуктор.

5. Необычный шум от карданных шарниров
Щелчки, потрескивания или скрежет в области карданного шарнира вала отбора мощности указывают на неисправность подшипника или недостаточную смазку. Смазывайте все фитинги карданного шарнира вала отбора мощности каждые 8 ​​часов работы высококачественной литиевой смазкой EP2. Прокачивайте смазку до появления свежей смазки на всех четырех уплотнениях крышек подшипников. Если шум сохраняется после смазки, вероятно, произошел внутренний выход из строя поперечного подшипника, и его необходимо заменить. Компания CMN Transmission поставляет комплекты поперечных подшипников, соответствующие каждой категории валов, обеспечивая правильную посадку и несущую способность для рабочей скорости вала отбора мощности 1000 об/мин двухшнековых смесителей TMR Jaylor.

Вал отбора мощности кормосмесителя и редуктор кормосмесителя

Вал отбора мощности кормосмесителя и редуктор кормосмесителя являются двумя наиболее важными компонентами передачи мощности в любой системе смешивания кормовых смесей, и они должны работать согласованно для надежной и эффективной работы смесителя. Вал отбора мощности кормосмесителя служит внешним механическим звеном, передающим энергию вращения от вала отбора мощности трактора к смесителю. Он компенсирует изменяющуюся геометрию между трактором и смесителем благодаря своей телескопической конструкции и шарнирным соединениям вала отбора мощности, одновременно обеспечивая защиту от перегрузки благодаря встроенной муфте скольжения вала отбора мощности или механизму вала отбора мощности с предохранительным болтом. Без исправно работающего вала отбора мощности редуктор смесителя не получает входной мощности, и шнеки не могут вращаться.

Редуктор кормосмесителя, установленный внутри рамы смесителя, принимает вращательный сигнал от вала отбора мощности и преобразует его в требуемые скорость и крутящий момент для привода шнека или шнеков смесителя. В двухшнековых смесителях TMR Jaylor редуктор представляет собой планетарную зубчатую передачу, выполняющую две основные функции: он снижает входную скорость вращения вала отбора мощности (ВОМ) с 1000 об/мин до диапазона 20-40 об/мин, необходимого для эффективного вращения шнека, и перенаправляет ось вращения с горизонтального входного вала ВОМ на вертикальные валы шнеков. Такое прямоугольное снижение скорости и изменение направления вращения было бы невозможно без правильно спроектированного редуктора.

Взаимосвязь между валом отбора мощности (ВОМ) кормосмесителя TMR и редуктором носит симбиотический характер. Если вал ВОМ передает непостоянный или пульсирующий крутящий момент из-за износа подшипников карданного шарнира ВОМ, неправильной синхронизации вилок или повреждения трубок вала ВОМ, подшипники и уплотнения редуктора поглощают эти вибрации и преждевременно изнашиваются. И наоборот, если в редукторе возникают внутренние проблемы, такие как износ планетарных передач или повреждение подшипников, возникающие скачки сопротивления передаются обратно через вал, перегружая узлы карданных шарниров ВОМ и ускоряя их выход из строя. Именно поэтому компания CMN Transmission рекомендует проверять вал ВОМ и редуктор одновременно всякий раз, когда какой-либо из компонентов демонстрирует признаки износа.

Компания CMN Transmission поставляет как валы отбора мощности (ВОМ) для кормосмесителей, так и редукторы для кормосмесителей Jaylor и других ведущих производителей кормосмесителей TMR. Закупая оба компонента у одного производителя, вы гарантируете точное соответствие характеристик крутящего момента вала требованиям к входному крутящему моменту редуктора, исключая проблемы совместимости, которые могут возникнуть при смешивании деталей от разных поставщиков. Независимо от того, нужен ли вам полный вал отбора мощности для замены в кормосмесителя Jaylor, капитальный ремонт редуктора или оба компонента в комплекте, CMN Transmission предоставляет инженерную экспертизу и производственные возможности для обеспечения максимальной эффективности работы вашего смесительного оборудования.

Почему стоит выбрать сельскохозяйственные валы отбора мощности от CMN Transmission?

CMN Transmission — один из ведущих мировых производителей и поставщиков решений для систем промышленной передачи энергии, выпускающий широкий ассортимент компонентов, включая приводные валы ВОМ, гидравлические цилиндры, планетарные редукторы, червячные редукторы, цепные звездочки, цепи, конические шестерни, зубчатые рейки, шкивы, конические втулки и муфты. Благодаря интеграции промышленности и торговли, мы осуществляем прямые продажи с нашего завода, обеспечивая контролируемые сроки поставки и быструю техническую обратную связь, чего не могут обеспечить традиционные многоуровневые каналы дистрибуции.

Выбирая вал отбора мощности трактора CMN для вашего смесителя Jaylor TMR, вы выбираете производителя, который сочетает передовые производственные технологии с подлинным опытом применения. Наши линии по производству валов отбора мощности используют инструменты, разработанные с помощью САПР, вилки, изготовленные на станках с ЧПУ, индукционно закаленные поперечные цапфы и холоднотянутые профилированные трубы валов отбора мощности, что обеспечивает точность размеров и характеристики материала, соответствующие или превосходящие спецификации оригинального оборудования. Каждый вал проходит контроль качества 100% с использованием координатно-измерительных машин (КИМ) и динамической балансировки перед отправкой с нашего предприятия.

Будучи семейной компанией, мы обладаем сильной стороной, сочетающей традиционные производственные ценности с молодой, динамичной командой. Это сочетание позволяет нам сохранять стабильность наших традиций, одновременно внедряя новые идеи, которые помогают компании оставаться гибкой и инновационной. Мы имеем сертификаты ISO9001, CE и TS16949, подтверждающие соответствие наших систем управления качеством самым высоким международным стандартам. Наша продукция экспортируется в Европу, Северную Америку, Южную Америку, на Ближний Восток, в Африку, Юго-Восточную Азию и Океанию, обслуживая фермерские хозяйства от семейных молочных ферм на 50 голов до коммерческих откормочных площадок на 10 000 голов скота.

Что действительно отличает CMN Transmission от других компаний, так это наша приверженность индивидуальному подходу и обслуживанию клиентов. Мы не просто предлагаем каталог стандартных размеров и ожидаем, что вы сами их подгоните. Наша инженерная команда работает напрямую с каждым клиентом, чтобы подтвердить технические характеристики трактора, проверить совместимость моделей смесителей, порекомендовать оптимальную конфигурацию сцепления и изготовить вал точно по требуемой длине и размерам вала отбора мощности. Независимо от того, нужна ли вам одна замена вала отбора мощности Bondioli & Pavesi для вашей фермы или оптовый контракт на поставку OEM-продукции для вашего дилерского центра, CMN Transmission предлагает решения, ориентированные на качество, по конкурентоспособным ценам и с самыми быстрыми сроками поставки в отрасли. Руководствуясь философией «Передавать силу, двигать будущее», мы поддерживаем сельскохозяйственные предприятия по всему миру и способствуем повышению эффективности и внедрению инноваций в системах кормления скота.

Часто задаваемые вопросы

В: Какой размер вала отбора мощности мне нужен для моего двухшнекового смесителя TMR Jaylor 6600?
A: Для работы двухшнековых смесителей Jaylor TMR с валом отбора мощности обычно требуется вал отбора мощности CAT4 (размер 6), рассчитанный на 1000 об/мин. Соединение со стороны трактора представляет собой стандартный 21-шлицевой интерфейс 1-3/8 дюйма для тракторов с частотой вращения 1000 об/мин. Компания CMN Transmission рекомендует перед заказом проверить профиль шлицов вашего конкретного трактора и измерить расстояние между центрами патрубка вала отбора мощности и входного вала смесителя, чтобы обеспечить правильную длину и конфигурацию вала отбора мощности.

В: Является ли этот вал отбора мощности прямой заменой оригинального вала Bondioli & Pavesi на моем смесителе Jaylor?
A: Да, этот вал отбора мощности разработан как прямая замена валов отбора мощности Bondioli и Pavesi, изначально поставлявшихся с двухшнековыми смесителями TMR серии Jaylor 6000. Все критически важные размеры вала отбора мощности, профили шлицов, геометрия вилки и профили труб соответствуют спецификациям оригинального оборудования, поэтому никаких модификаций, прокладок или адаптеров вала отбора мощности не требуется. Просто снимите старый вал и установите новый вал CMN.

В: Какой вал отбора мощности для моего кормосмесителя мне выбрать: с муфтой скольжения или со срезным болтом?
A: Для коммерческих предприятий по смешиванию кормов TMR, где ежедневно обрабатывается несколько партий, рекомендуется использовать вал отбора мощности с муфтой скольжения, поскольку он обеспечивает автоматическую, сбрасываемую защиту от перегрузки без необходимости замены болтов после каждого отключения. Вариант вала отбора мощности с болтами среза подходит для более легких режимов работы или в качестве экономичной альтернативы. Обе конфигурации доступны у компании CMN Transmission для всех четырех моделей двухшнековых комбайнов Jaylor (6600, 6650, 6750, 6850).

В: Как часто следует смазывать карданные шарниры на валу отбора мощности моего кормосмесителя?
A: Компания CMN Transmission рекомендует смазывать все шарниры карданного вала ВОМ каждые 8 ​​часов работы или в начале каждого рабочего дня в пиковый сезон кормления. Используйте высококачественную литиевую смазку EP2 и прокачивайте ее до появления свежей смазки на всех четырех уплотнениях подшипников каждого карданного шарнира ВОМ. Регулярная смазка — это важнейший этап технического обслуживания, позволяющий продлить срок службы вала ВОМ вашего трактора и предотвратить дорогостоящие поломки крестообразных подшипников.

В: Можно ли использовать вал отбора мощности с частотой вращения 540 об/мин на моем смесителе Jaylor 6750 TMR?
A: Нет. Миксер Jaylor 6750 (и все модели с двумя шнеками серии 6000: 6600, 6650, 6750, 6850) рассчитан на работу с валом отбора мощности 1000 об/мин. Использование вала отбора мощности с углом 540 об/мин приведет к тому, что шнеки будут вращаться примерно с половиной заданной скорости, что повлечет за собой ухудшение качества смеси, увеличение времени перемешивания и потенциальную перегрузку редуктора. Всегда сопоставляйте номинальную скорость вращения вала отбора мощности с техническими характеристиками вашего миксера.

В: Каков максимальный рабочий угол для карданных шарниров вала отбора мощности в этом узле?
A: Шарнирные соединения вала отбора мощности на этом усиленном валу отбора мощности рассчитаны на непрерывную работу под углами до 25 градусов. Для достижения наилучших результатов и максимального срока службы подшипников компания CMN Transmission рекомендует поддерживать рабочий угол ниже 15 градусов во время длительных работ по смешиванию. Чрезмерные углы ускоряют износ шарнира вала отбора мощности и создают циклические колебания скорости, которые увеличивают вибрацию во всей трансмиссии.

В: Может ли компания CMN Transmission изготовить вал отбора мощности нестандартной длины для моей конкретной конфигурации трактора и бетоносмесителя?
А: Безусловно. Компания CMN Transmission специализируется на изготовлении валов отбора мощности на заказ. Просто укажите минимальное и максимальное расстояние между центрами валов отбора мощности вашего трактора и входного вала бетоносмесителя Jaylor, и наша команда инженеров изготовит вал с оптимальной длиной в сложенном состоянии и диапазоном телескопирования. Также доступны индивидуальные конфигурации шлицов и значения крутящего момента сцепления для любой комбинации трактора и бетоносмесителя.

В: Как узнать, когда нужно заменить детали вала отбора мощности?
A: К распространенным признакам необходимости замены деталей вала отбора мощности относятся: заметная вибрация во время работы (изношенные подшипники карданного шарнира вала отбора мощности), затрудненное телескопирование вала (задиры или коррозия поверхностей труб вала отбора мощности), слышимые щелчки или потрескивания (вышедшие из строя поперечные подшипники), видимая утечка смазки из крышек подшипников (поврежденные уплотнения) и чрезмерный люфт или шатание при захвате вилки вала отбора мощности вблизи любого шарнира. При обнаружении любого из этих симптомов необходимо незамедлительно осмотреть и заменить поврежденные компоненты, чтобы предотвратить дальнейшее повреждение редуктора миксера.

В: Предлагает ли компания CMN Transmission замену защитных кожухов вала отбора мощности отдельно?
A: Да, защитный кожух вала отбора мощности и крышка вала отбора мощности доступны в качестве отдельных запасных частей. Эксплуатация вала отбора мощности без исправного защитного кожуха крайне опасна и нарушает правила техники безопасности в большинстве юрисдикций. Если ваш существующий кожух треснул, отсутствует или внутренний подшипник больше не обеспечивает свободное вращение, компания CMN Transmission поставляет сменные кожухи, размеры которых соответствуют каждой категории валов для применения в смесителях Jaylor TMR.

В: Какие сертификаты имеет компания CMN Transmission на производство валов отбора мощности?
A: Компания CMN Transmission имеет сертификат системы управления качеством ISO9001, маркировку CE для соответствия требованиям европейского рынка и сертификат качества автомобильного класса TS16949. Эти сертификаты подтверждают, что каждый вал отбора мощности сельскохозяйственной техники изготавливается в контролируемых процессах с документированной прослеживаемостью материалов, записями о проверке размеров и процедурами контроля качества от сырья до готовой сборки.

В: Можно ли использовать этот вал отбора мощности на вертикальных смесителях других марок, помимо Jaylor?
A: Хотя этот вал отбора мощности для кормосмесителя Jaylor специально разработан и рассчитан для двухшнековых кормосмесителей Jaylor 6600, 6650, 6750 и 6850, основные детали вала отбора мощности и конструкция приводного вала совместимы с другими валами отбора мощности вертикальных кормосмесителей, использующих те же профили шлицов, категорию вала и рабочую скорость 1000 об/мин. Компания CMN Transmission также производит специальные приводные валы отбора мощности для других марок кормосмесителей, включая Supreme, Peecon, Kuhn Knight, NDE и Penta. Свяжитесь с нашей инженерной командой, указав модель вашего кормосмесителя и характеристики трактора, для оценки совместимости.
