适用于 Bush Hog Flexwing 割草机 3710、3715、13710、13715、3810、3815、4815、2820 的动力输出轴

适用于 Bush Hog Flexwing 割草机型号的可靠动力输出轴

适用于 Bush Hog Flexwing 割草机的动力输出轴，型号：3710、3715、13710、13715、3810、3815、4815、2820

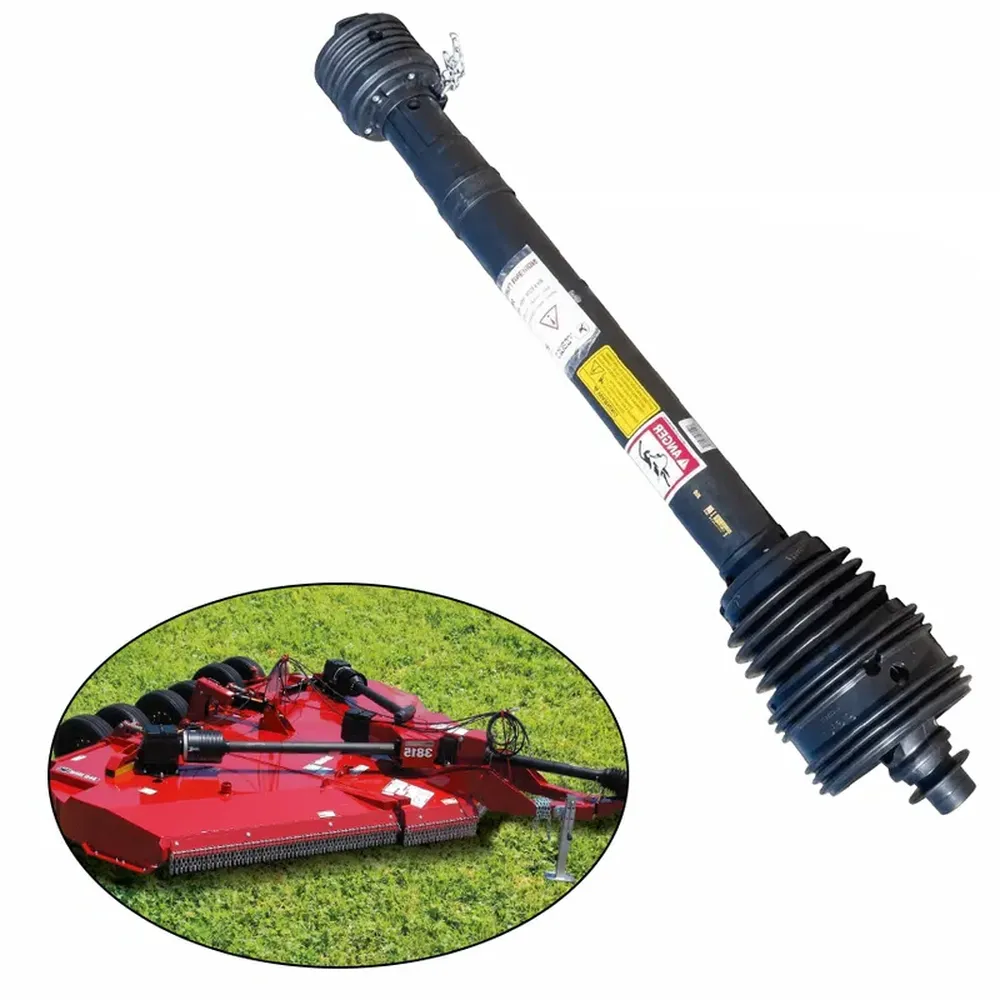

CMN Transmission 为 Bush Hog 柔性翼割草机生产高性能动力输出轴，适用于 3710、3715、13710、13715、3810、3815、4815 和 2820 型号。这款农用动力输出轴可将拖拉机的动力输出可靠地传递至割草机的切割刀盘，确保在广阔的地形上平稳、不间断地作业。无论您是管理大型牧场、清理路边植被，还是在收割后粉碎作物残茬，这款柔性翼割草机动力输出轴都经过精心设计，能够满足商用级割草作业对扭矩和速度的严苛要求。每根轴组件在发货前均在我们通过 ISO9001 认证的工厂进行严格的质量检测，确保在高负荷下也能保持稳定的性能。

作为 Bondioli & Pavesi 动力输出轴总成的直接替代品，这款拖拉机动力输出轴提供 CAT4 和 CAT5 配置，并可选配等速 (CV) 主轴。该动力输出轴支持多种拖拉机花键尺寸，包括 1.375"-6、1.375"-21 和 1.750"-20，因此可兼容多种拖拉机。该动力输出轴配备额定扭矩为 1200 Nm 的双片式滑动离合器，可保护割草机变速箱和拖拉机动力输出轴免受重型割草作业中突发冲击载荷的影响。这款重型动力输出轴是农业承包商、市政工作人员和农场经营者在田间作业时追求可靠动力传输的理想之选。

技术规格

主轴选项 1：CAT4 / CAT5 等速万向节

主轴选项 2：中间轴至标准 CAT5 动力输出轴

中心轴选项：CAT 4

动力分配器轴为 1.750-20 花键，中央齿轮箱为 1.375-6。中央轴因型号而异。

CAT 4 双片离合器，适用于 1.375-6 轴

尺寸 6 FFV42 *1.375-6 * 1200nm * 离合器

翼轴：4类

表示动力分配器处采用 1.75"-20 规格，外侧变速箱处采用 1.375"-6 齿花键离合器（2 片式）。另有其他组合可选。

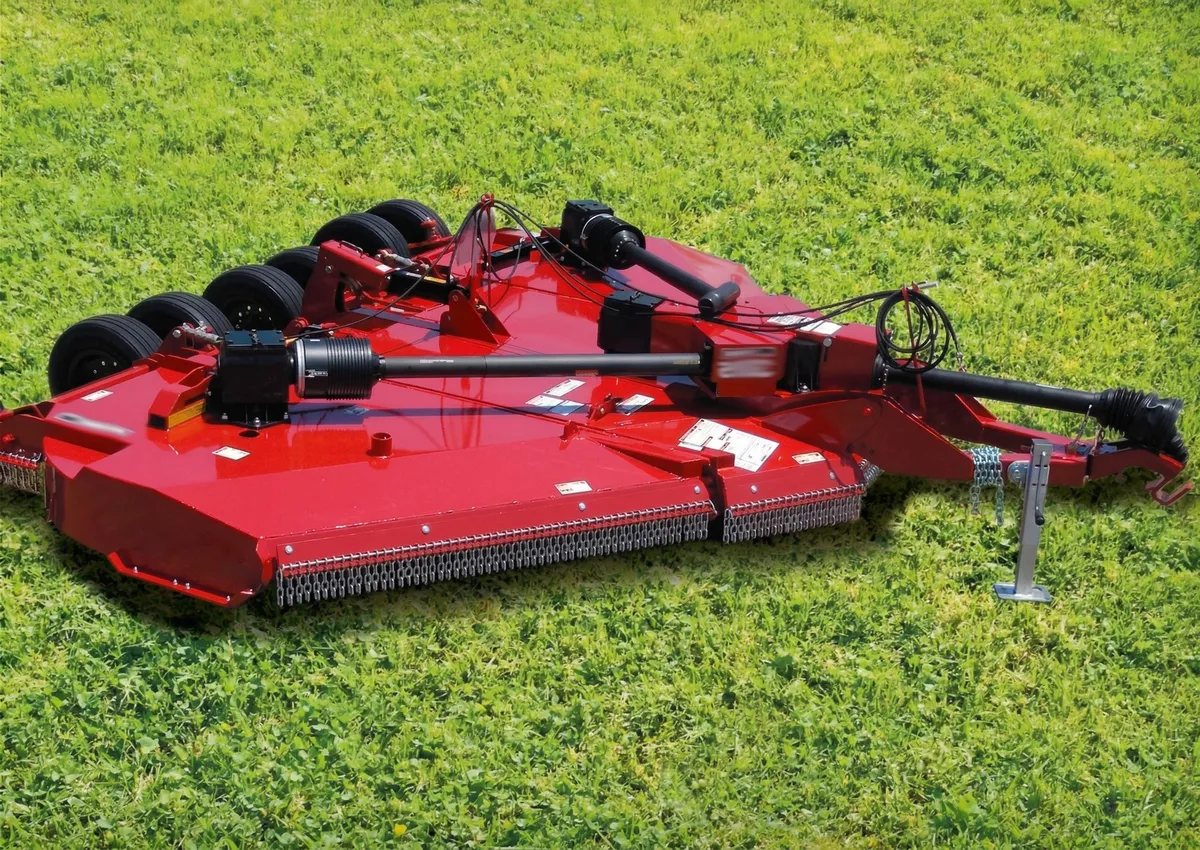

Bush Hog Flexwing割草机动力输出轴的特点

• 等速主轴
  该动力输出轴采用等速万向节设计，无论拖拉机和割草机之间的操作角度如何，都能保持恒定的转速，从而消除振动并减少轴承和变速箱部件的磨损。这对于可在不平坦地面上灵活行驶的柔性翼割草机至关重要，可确保三个刀盘的刀片转速保持一致。
• 双片式滑动离合器保护（1200 牛米）
  集成式滑动离合器动力输出轴提供过载保护，扭矩额定值为 1200 牛米。当割草机遇到诸如岩石、树桩或茂密灌木等突然障碍物时，离合器片会滑动以吸收冲击，从而保护拖拉机动力输出轴、变速箱内部零件和传动系统部件免受昂贵的损坏。
• 多样条兼容性
  这款拖拉机动力输出轴支持三种常见的花键规格：1.375"-6、1.375"-21 和 1.750"-20。如此广泛的兼容性意味着您可以将其与各大品牌的拖拉机搭配使用，而无需额外的动力输出轴适配器组件。无论您使用的是 60 马力还是 90 马力的拖拉机，都有与之匹配的 CAT4 或 CAT5 配置。
• 重型动力输出轴管结构
  动力输出轴管采用高强度合金钢制造，经精密拉拔和热处理。与标准低碳钢管相比，其具有更优异的抗扭强度和抗疲劳性能。因此，这款重型动力输出轴能够在包括茂密草丛、杂草和灌木丛在内的严苛条件下持续运行。
• 精密加工的万向节
  该组件中的每个动力输出轴万向节均采用铬合金钢锻造，并配有滚针轴承和永久性润滑脂密封。这些动力输出轴万向节部件使用寿命长，运转平稳，即使在沟渠和山坡上作业时割草机翼片以较大角度弯曲，也能保持可靠的动力传输。
• 一体式安全防护罩
  每套动力输出轴护罩和防护管均包含在组件中。全长旋转护罩可保护操作人员免受旋转轴的伤害，符合国际安全标准。两端的自由旋转锥形防护罩可防止衣物或碎屑缠绕在动力输出轴轭连接处，从而降低田间作业时发生事故的风险。

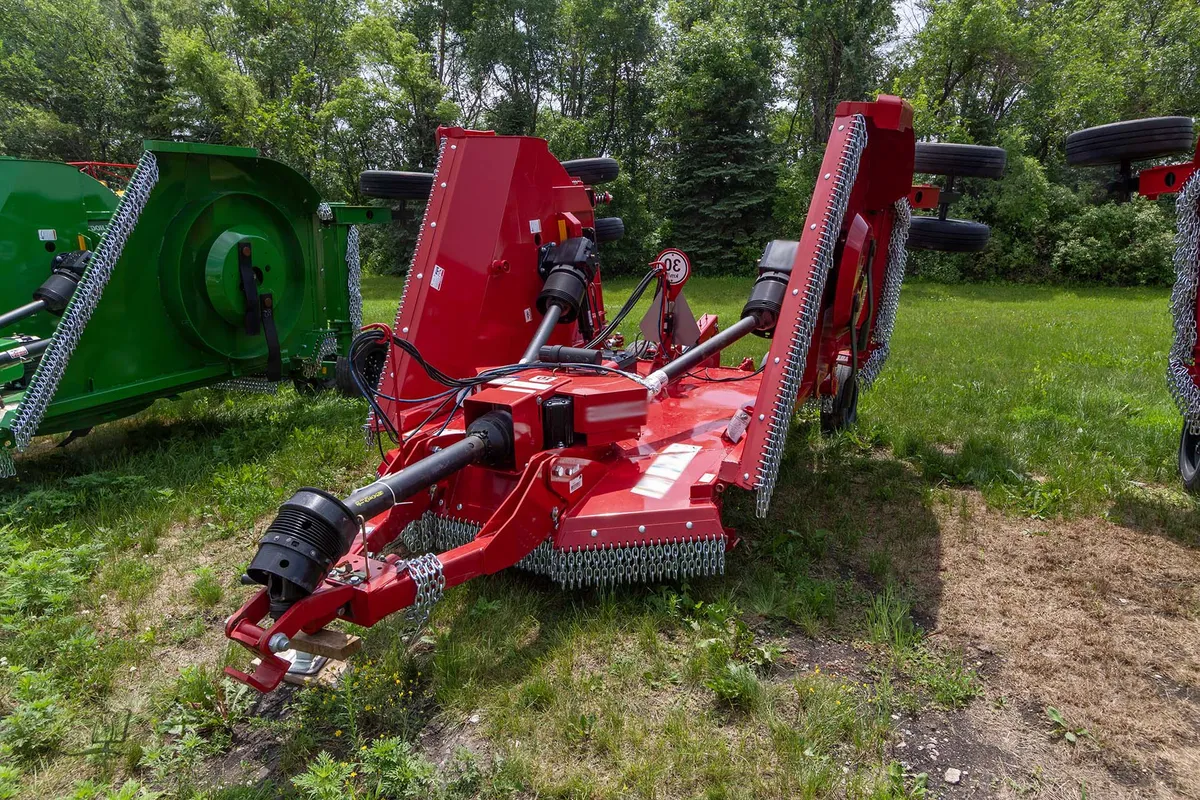

Flexwing割草机动力输出轴的工作原理

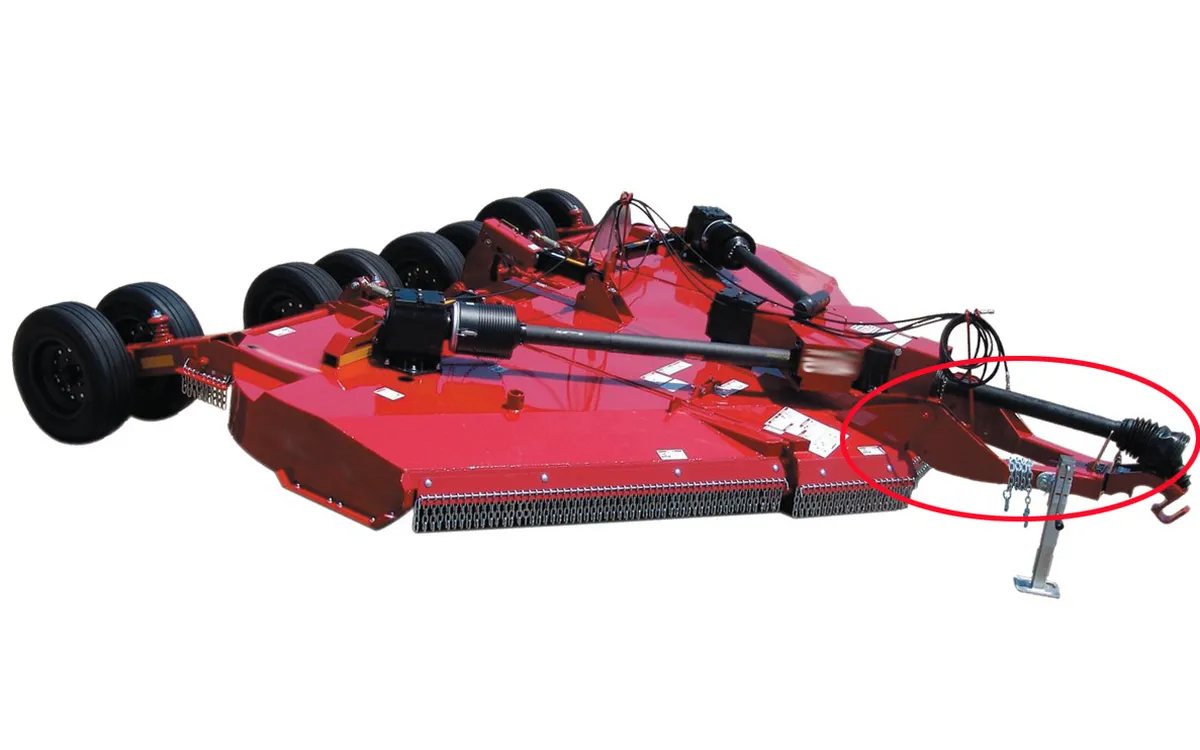

用于柔性翼割草机系统的动力输出轴（PTO轴）起到机械连接的作用，将拖拉机动力输出轴（PTO）输出端的旋转能量传递至割草机的动力分配器变速箱。当操作员接合拖拉机PTO时，发动机曲轴通过拖拉机变速箱驱动辅助输出轴，使其以标准的540转/分钟的PTO轴转速旋转。该旋转的输出端通过花键联轴器与PTO传动轴总成的主轴连接。

主轴采用等速万向节 (CV) 设计，将旋转动力传递至割草机的中央动力分配变速箱。等速万向节在柔性翼割草机应用中至关重要，因为割草机刀盘由拖拉机牵引，且经常在不同的水平和垂直角度下运行。标准的单万向节动力输出轴 (PTO) 在这些角度下会产生脉动、不均匀的转速，导致振动和部件过早磨损。等速设计通过保持恒定的输出转速，避免了角度偏差，从而实现了平稳、均衡的动力输出，消除了这一问题。

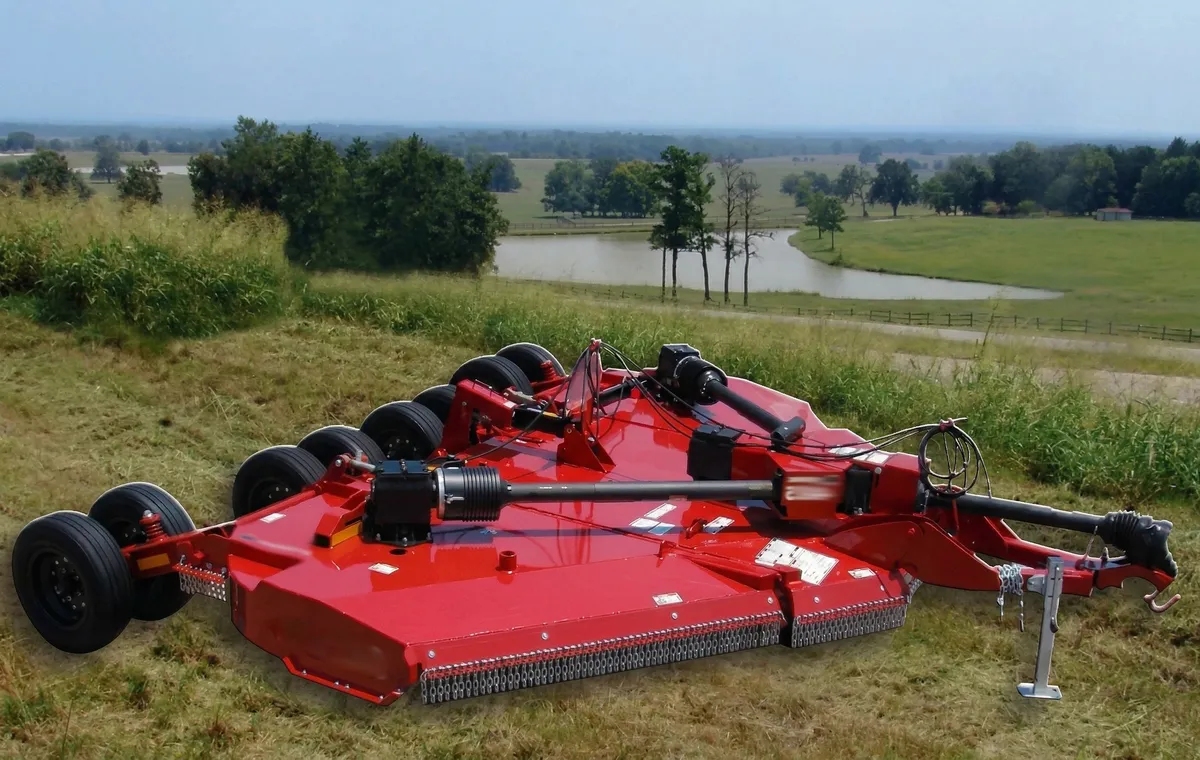

旋转能量到达中央动力分配变速箱后，被分成三路输出：一路用于中央切割台，一路分别用于两侧的切割台。中央轴和两侧轴均配置为 CAT 4 PTO 驱动轴，将动力传递至安装在割草机机架上的各个变速箱。每根两侧轴在变速箱端都配有一个双片式滑动离合器，为每个切割部分提供独立的过载保护。

带滑动离合器机构的动力输出轴起到扭矩限制器的作用。在正常切割条件下，离合器片之间的摩擦力使它们紧密啮合，并将全部扭矩传递至变速箱。当遇到障碍物导致扭矩峰值超过 1200 牛米阈值时，离合器片开始相互滑动，将冲击能量以热能的形式吸收，而不是传递至传动系统。障碍物清除后，离合器自动重新接合，恢复正常运行。

在整个传动系统中，每个连接点的动力输出轴万向节组件允许轴段之间进行角度铰接。每个万向节内的滚针轴承最大限度地减少了摩擦损失，同时适应了柔性翼割草机运行中固有的持续运动。主轴、中心轴、翼轴、离合器和万向节组成的相互连接的系统，形成了从拖拉机到切割刀片的完整可靠的动力传输路径。

Flexwing割草机动力输出轴的应用

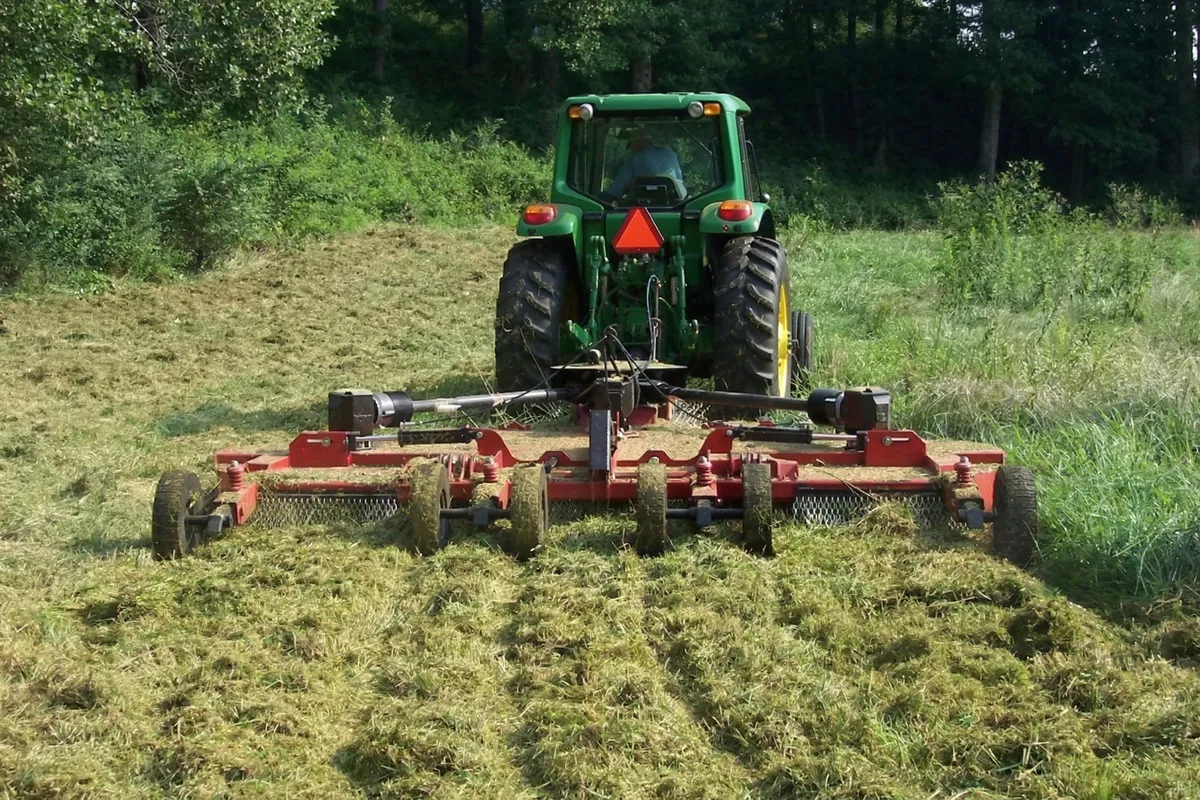

1. 作物残茬管理
玉米、大豆、棉花或高粱收割后，这款适用于 Bush Hog 柔性翼割草机的动力输出轴 (PTO) 可驱动割草机，将大片区域的秸秆和残茬粉碎。高效的残茬处理可加速分解，将养分归还土壤，并为下一轮播种做好准备。540 型动力输出轴可提供稳定的刀片转速，轻松应对坚硬干燥的秸秆，避免动力不足。

2. 路边植被控制
市政部门和公路养护承包商使用由该拖拉机动力输出轴驱动的Bush Hog柔性翼割草机来控制道路、中央隔离带和排水沟沿线的植被。柔性翼割草机宽阔的切割宽度，加上可靠的动力输出轴，使工作人员能够一次性维护数英里的路边区域，从而提高驾驶员的视野，并减少因干燥杂草丛生而引发的火灾隐患。

3. 果园和葡萄园管理
在果园和葡萄园中，必须保持树行间的灌木丛短小，以减少害虫滋生地并方便采摘。这款柔性翼割草机动力输出轴可为宽行距割草作业提供可靠的动力传输。滑动离合器可防止被隐蔽的根球和掉落的树枝损坏，而等速万向节则确保割草机在起伏不平的果园地面上平稳运行。

4. 牧场管理
畜牧业生产依赖于维护良好的牧场来提高放牧效率。这款农业动力输出轴驱动柔性翼割草机，均匀修剪牧场，有效控制蓟和豚草等杂草，同时促进优质牧草的茂密、营养再生。定期使用这款重型割草机进行修剪，可有效控制杂草生长。 动力输出轴 该系统有助于防止牧场退化，并支持在大面积牧场上进行更健康的牲畜饲养。

5. 草坪维护
机场、体育场馆、公用设施走廊和大型商业地产都需要定期修剪大片草坪。Bush Hog Flexwing 割草机采用动力输出轴 (PTO) 连接拖拉机，能够高效维护这些广阔区域。定制的动力输出轴配置选项可与不同的拖拉机配置精准匹配，确保无论具体设施布局或地形条件如何，都能实现最佳性能。

6. 行栽作物秸秆粉碎
联合收割机收割后，田间会留下坚硬的茬茬和秸秆，妨碍耕作和播种作业。这款动力输出轴（PTO）驱动装置能够可靠地驱动割草机，将秸秆粉碎至地面，从而支持免耕和保护性耕作方式。剪切螺栓式动力输出轴或滑动离合器保护装置可确保田间隐藏的杂物不会导致昂贵的传动系统维修。

如何为 Bush Hog Flexwing 割草机安装动力输出轴

第一步：安全准备
安装前，请将拖拉机停放在平坦地面上并关闭发动机。拉起驻车制动器，并在后轮后方放置车轮挡块。拔出点火钥匙，以防止意外启动。让所有高温部件冷却。佩戴合适的个人防护装备，包括厚重的工作手套和安全眼镜。确认旧的动力输出轴部件已完全拆除，并且拖拉机动力输出轴的轴颈干净且无损坏。

步骤 2：验证样条曲线兼容性
检查拖拉机动力输出轴 (PTO) 输出轴的花键规格。该拖拉机动力输出轴有 1.375"-6、1.375"-21 和 1.750"-20 三种花键规格。数一下花键齿数，并测量轴径，以确认动力输出轴轭的尺寸是否正确。强行安装不匹配的花键会损坏轴轭和拖拉机动力输出轴。

步骤 3：检查轴长
将割草机置于拖拉机后方，并保持其正常工作状态。测量拖拉机动力输出轴（PTO）短轴与割草机动力分配器输入轴之间的距离。动力输出轴管的伸缩部分在割草机的整个运动范围内（包括运输、升起和下降位置）都必须有足够的重叠部分。在任何位置，最小重叠部分都应至少为 6 英寸（150 毫米），以保持结构完整性并防止轴的两半在运行过程中分离。

步骤 4：润滑并连接拖拉机端
在拖拉机动力输出轴（PTO）输出轴短轴花键上涂抹一层薄薄的锂基润滑脂。将输入动力输出轴轭滑入拖拉机动力输出轴短轴，直至弹簧锁销卡入凹槽。向后拉动轴环，确认锁销完全啮合，且轴轭无法从短轴上脱落。必须确保连接牢固后才能继续下一步。

步骤 5：连接执行端
在割草机动力分配器输入轴花键上涂抹润滑脂。将动力输出轴 (PTO) 驱动轴的机具端轭滑到输入轴上，并啮合锁定销。对于带滑动离合器端的翼轴，确保离合器组件正确安装在变速箱输入轴上。将所有固定螺栓拧紧至制造商规定的扭矩。

步骤六：安装安全防护罩
将动力输出轴护罩管滑入轴上的相应位置。将护罩固定链固定到拖拉机牵引杆和割草机机架上，以防止护罩随轴一起旋转。确认两端的锥形护罩可以自由旋转，并且没有与任何固定结构接触。

步骤 7：最终检验和测试
绕整套传动系统组件走一圈，检查每个连接点。确保所有锁销都已啮合，防护罩已固定，并且轴与任何软管、电线或车架部件之间有足够的间隙。启动拖拉机，低速接合动力输出轴 (PTO)。注意是否有异常噪音或振动。逐渐提高转速至全速运转，并观察动力输出轴万向节的角度，确认其旋转平稳。运行 15 分钟后，关闭发动机并重新检查所有紧固件。

如何为 Flexwing 割草机选择合适的动力输出轴

1. 匹配割草机型号
首先请确认您的 Bush Hog 割草机的具体型号：3710、3715、13710、13715、3810、3815、4815 或 2820。每种型号都有特定的轴长、端部配置和离合器要求。使用与您的割草机型号不匹配的动力输出轴 (PTO) 可能会导致安装不当、性能下降，甚至可能损坏割草机或拖拉机。

2. 识别拖拉机的动力输出轴花键
检查您的拖拉机动力输出轴（PTO）输出轴短节的规格是 1.375"-6、1.375"-21 还是 1.750"-20。这将决定您需要哪种规格的动力输出轴轭端。不匹配的花键将无法正确啮合。如果您不确定，请数一下输出轴短节上的花键齿数，并用卡尺测量其直径，或者查阅您的拖拉机用户手册以获取规格说明。

3. 确定马力类别
如果您的拖拉机在 540 转/分时输出功率不超过 60 马力，请选择 CAT 4；如果拖拉机在 540 转/分时输出功率不超过 90 马力，请选择 CAT 5。类别决定了动力输出轴的尺寸、系列额定值以及传动系统的整体强度。如果动力输出轴的尺寸过小，会导致过早损坏；而尺寸过大则会增加不必要的重量和成本。

4. 选择主轴类型
您可以选择等速（CV）主轴，以便在不同角度下实现更平稳的运行；或者选择中间轴到标准CAT5配置，以获得更经济的方案。对于在不平坦地形上作业或需要减少振动的操作人员，建议选择等速（CV）主轴。此选择直接影响动力输出轴万向节部件的使用寿命和整体舒适度。

5. 确认离合器要求
标准配置包括每根翼轴上一个额定扭矩为 1200 Nm 的双片式滑动离合器。如果您的作业经常会遇到重型碎屑，请考虑选配动力输出轴剪切螺栓作为替代或补充保护装置。剪切销式动力输出轴采用可更换的剪切螺栓，该螺栓在过载时会断裂，从而提供一种简单且经济的安全保障。

6. 考虑自定义配置
CMN变速箱支持全面的OEM定制。如果您的设备需要非标准轴长、特殊的动力输出轴适配器连接或独特的离合器扭矩设置，请联系我们的工程团队，我们将为您提供定制的动力输出轴解决方案。我们可以根据您的具体要求修改动力输出轴管长、轭架形状和离合器规格。

拖拉机动力输出轴常见故障排查

• 运行过程中振动过大
  如果动力输出轴 (PTO) 接合时出现剧烈振动，最常见的原因是 PTO 轴万向节轴承磨损或卡死。用手检查每个万向节，检查轴承盖是否有粗糙点或卡滞。更换任何旋转不顺畅的万向节。此外，检查 PTO 轴管是否有凹陷或弯曲，因为即使是轻微的损坏也会导致工作转速下出现明显的不平衡。最后，确认轴的长度是否适合您的设置。过度压缩或伸展的伸缩轴会以超过万向节设计极限的陡角度运行。
• 滑动离合器接合过于频繁
  如果滑动离合器在正常切削载荷（无障碍物）下打滑，则可能是离合器片磨损、沾有油污或调整不当。拆下离合器总成，检查摩擦片是否存在表面光亮、划痕或厚度减小的情况。如果摩擦片厚度低于最低规格，则更换摩擦片。如果摩擦片看起来尚可使用，则用溶剂清洗以去除油脂污染。重新组装后，根据制造商规定的扭矩规格 1200 Nm 调整离合器弹簧预紧力，以恢复正常接合。
• 轴断开或脱落
  如果在操作过程中动力输出轴轭与拖拉机动力输出轴短节脱离，则可能是锁定销或锁紧机构磨损或损坏。检查弹簧式锁定销是否存在磨损、断裂或生锈等情况，以确保其完全啮合。如有损坏，请立即更换。同时检查拖拉机动力输出轴短节上的凹槽是否磨损或变圆，因为这也会妨碍锁定销的牢固锁定。连接后，务必用力拉动轭来测试锁定功能。
• 异常噪音（咔嗒声或敲击声）
  有节奏的咔嗒声通常表明万向节或花键连接处间隙过大。握住靠近每个接头的轴，检查角度间隙。任何明显的松动都意味着动力输出轴万向节轴承已磨损，必须更换。伸缩轴部分的花键磨损在负载下也会产生敲击声。检查花键的内外轮廓是否有可见磨损，如果齿隙超过 2 度，则更换受影响的轴段。
• 剪切螺栓失效
  动力输出轴剪切螺栓反复断裂表明割草机承受的载荷超过了剪切螺栓的设计极限，动力输出轴接合过猛，或者螺栓规格不正确。请确保使用正确等级和尺寸的剪切螺栓。低转速接合动力输出轴，然后逐渐提高转速至工作转速。如果在正常割草过程中螺栓持续断裂，则可能是刀片组件不平衡，或者切割高度设置过低，不适合当前地形条件。
• 动力输出不足或刀片转速过慢
  如果割草机刀片转速低于预期，首先确认拖拉机动力输出轴 (PTO) 已设置为正确的 540 转/分输出转速。检查伸缩轴花键是否因润滑不足或腐蚀而卡滞。卡死的伸缩接头会阻止轴正常伸展，并降低有效动力传输。清洁花键并涂抹锂基润滑脂。如果动力输出仍然不佳，检查动力输出轴护罩，确保其未与旋转轴接触并产生阻力。
