Caja de engranajes de cortadora rotativa

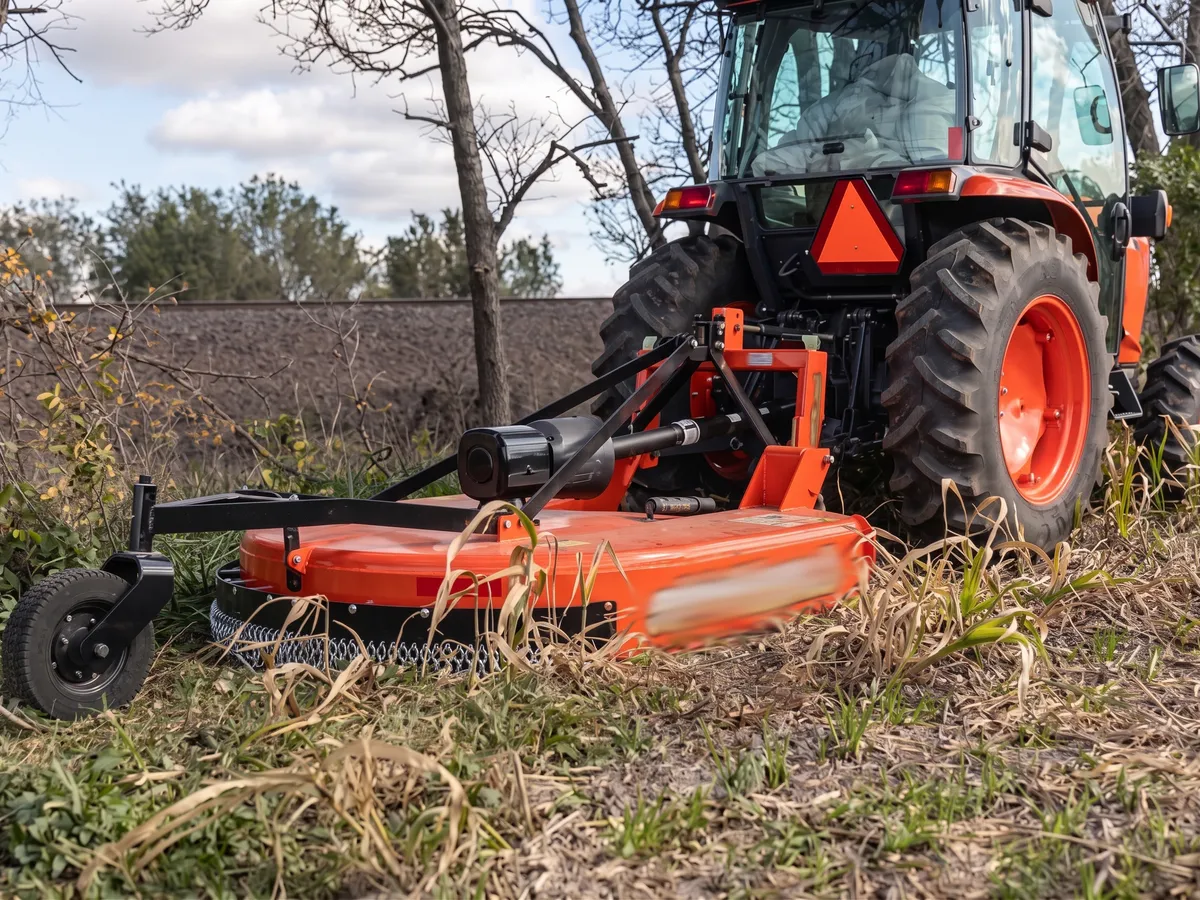

La caja de engranajes de una segadora rotativa es un componente clave en la maquinaria agrícola (como cortacéspedes y segadoras). Su función principal es transmitir la potencia del eje de la toma de fuerza (TDF) a la cuchilla o dispositivo de corte para que pueda cortar con eficiencia. La caja de engranajes suele contener un conjunto de engranajes para ajustar la velocidad y el par motor según las diferentes necesidades operativas. Su diseño debe ser altamente duradero y fiable para soportar las complejas condiciones de trabajo en entornos agrícolas.

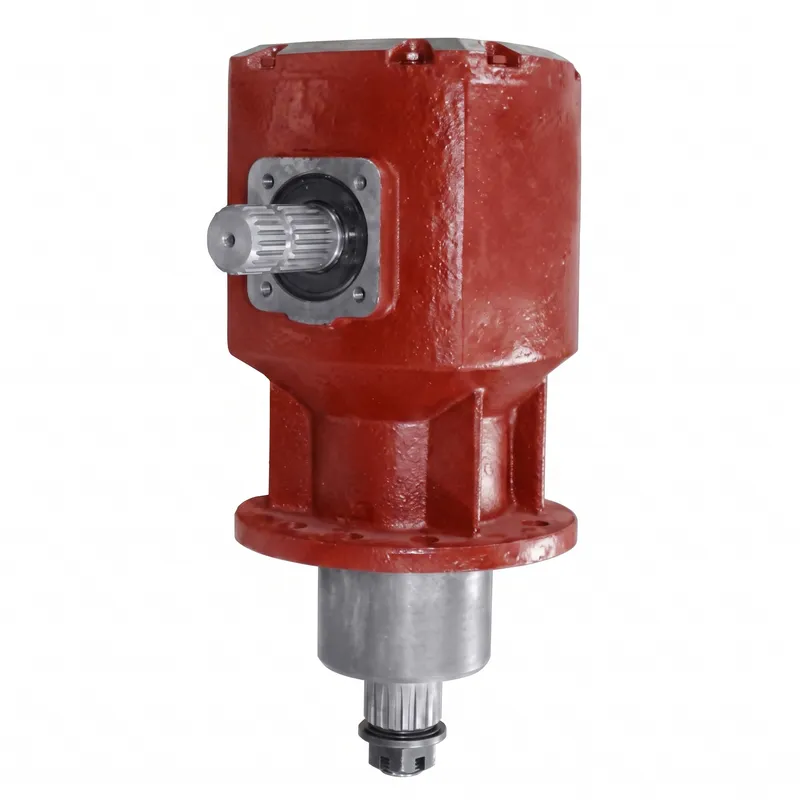

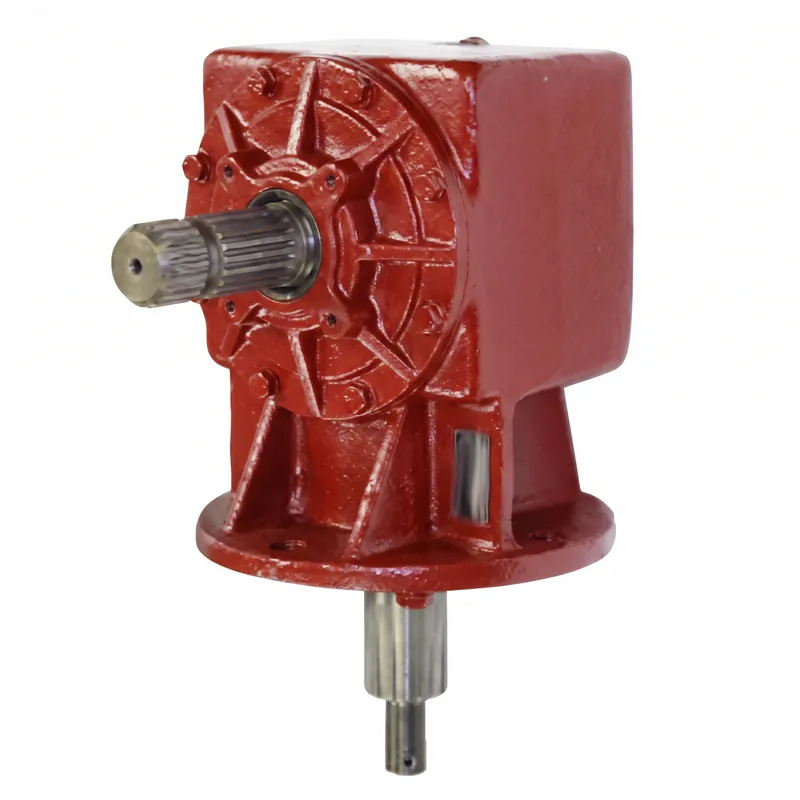

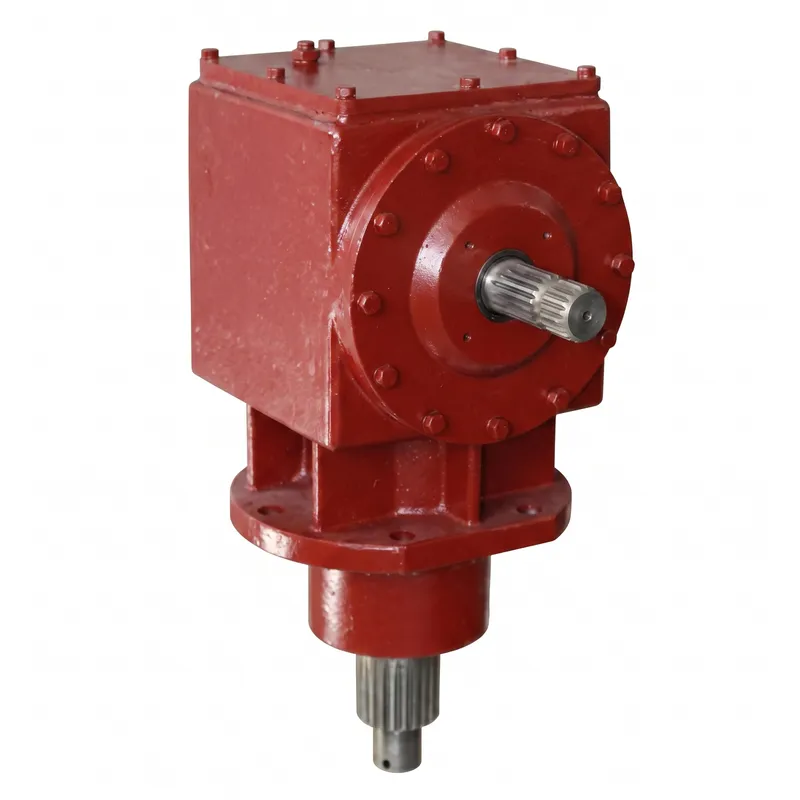

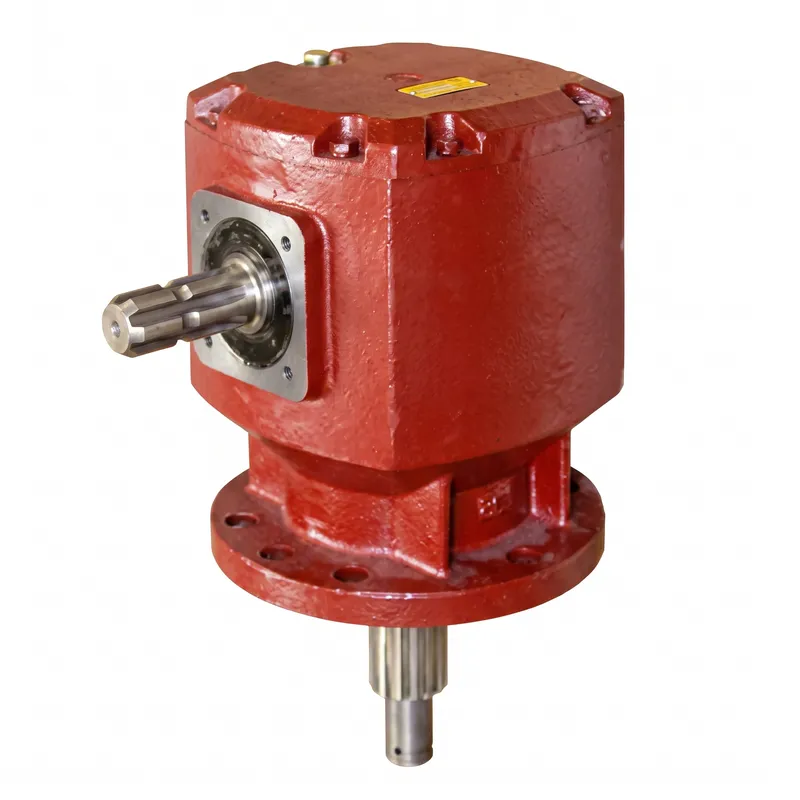

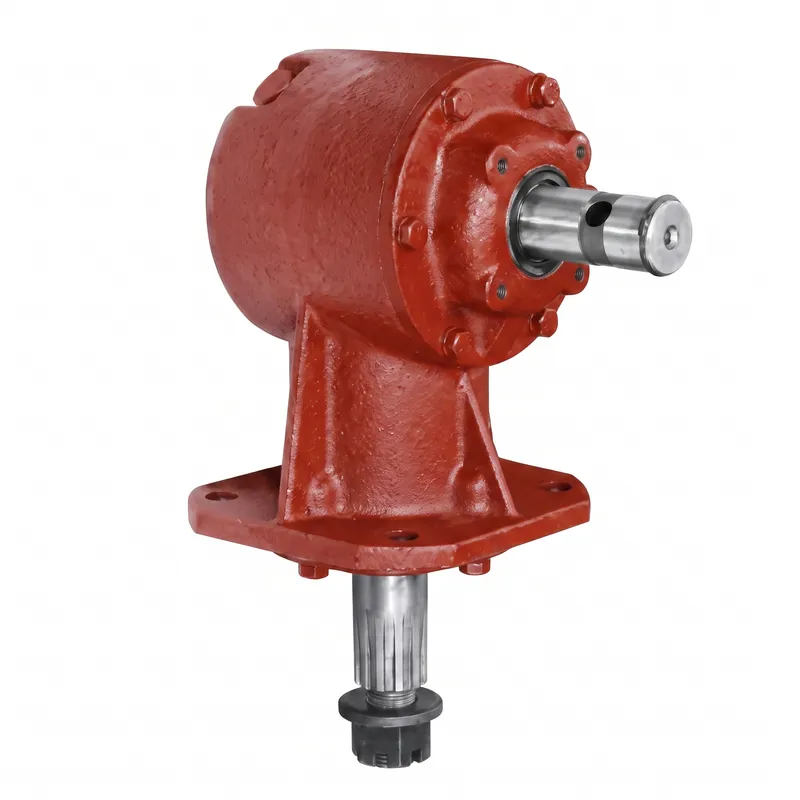

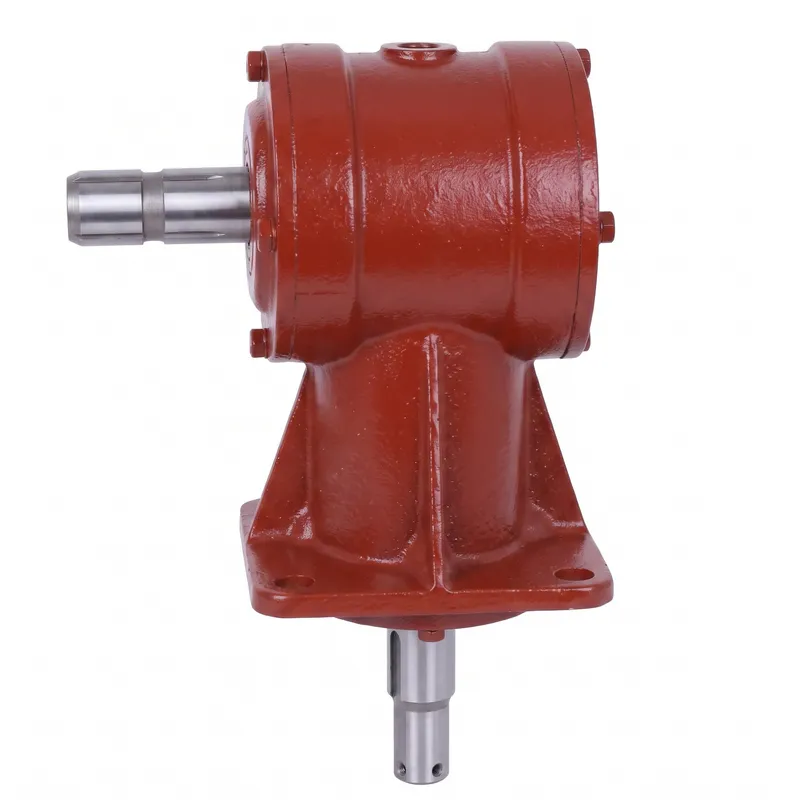

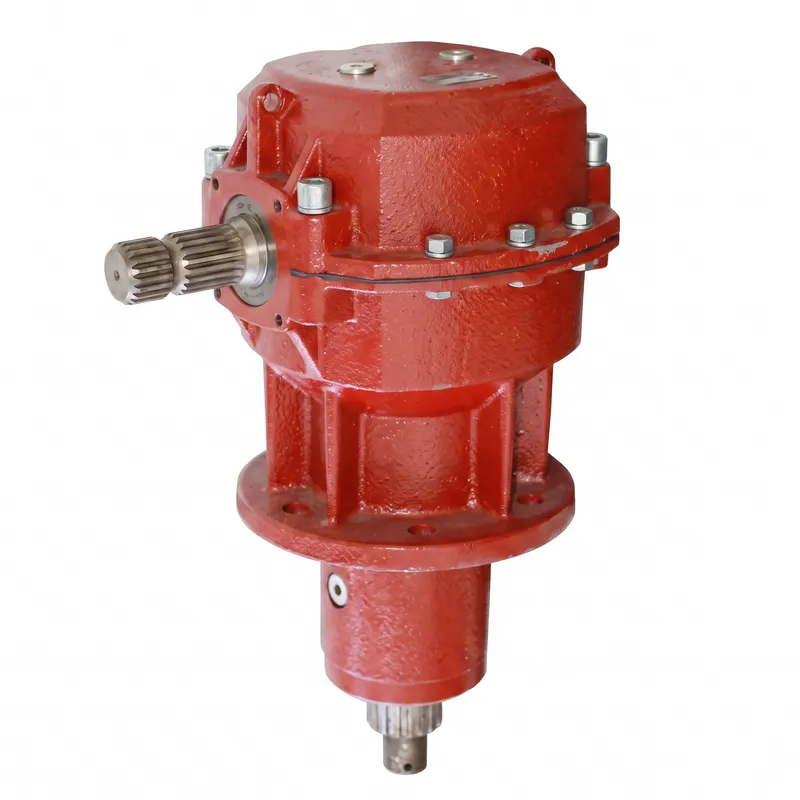

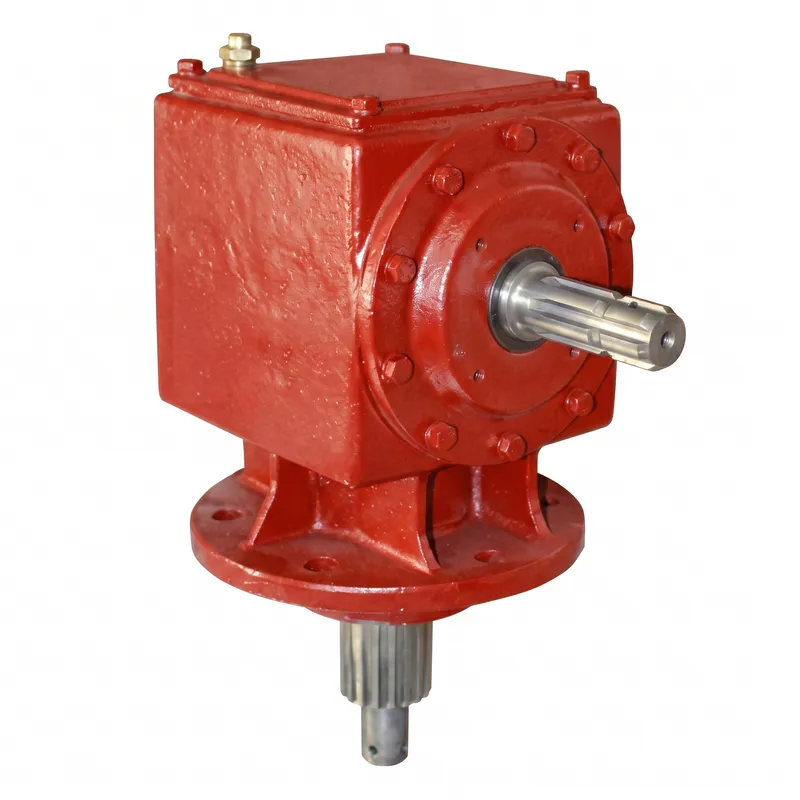

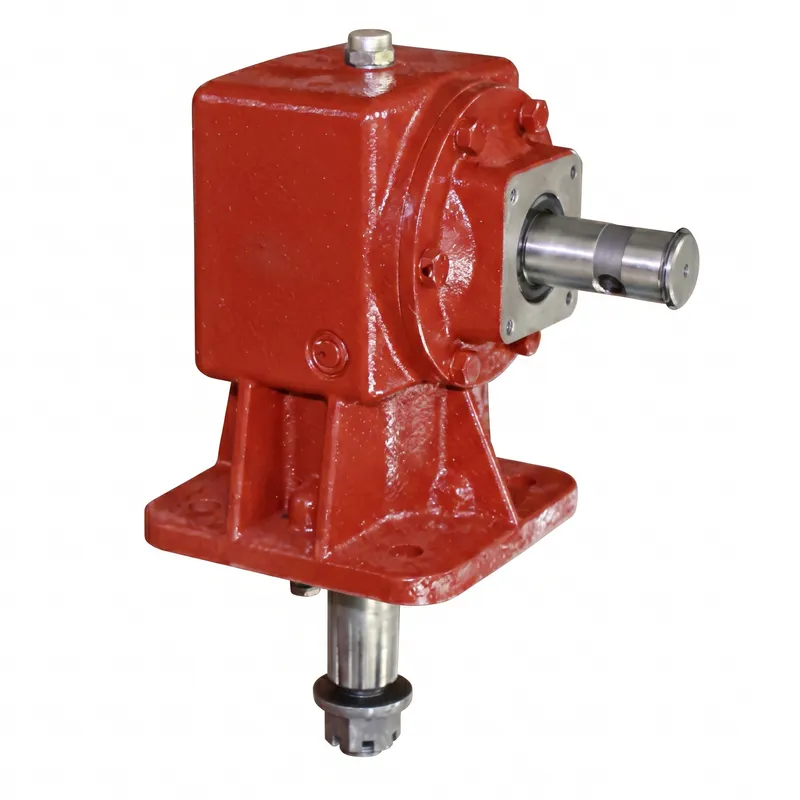

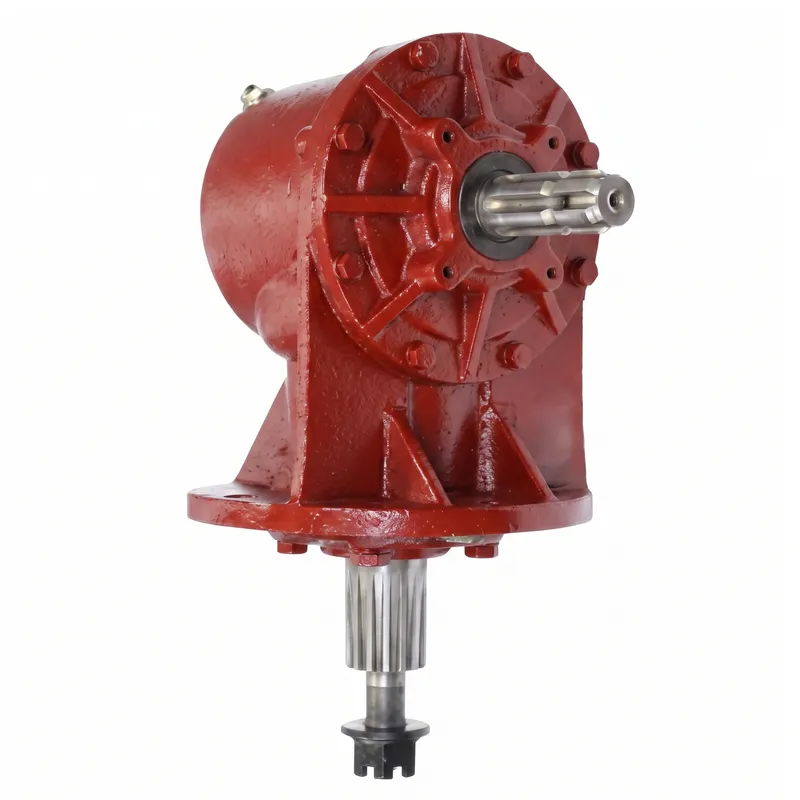

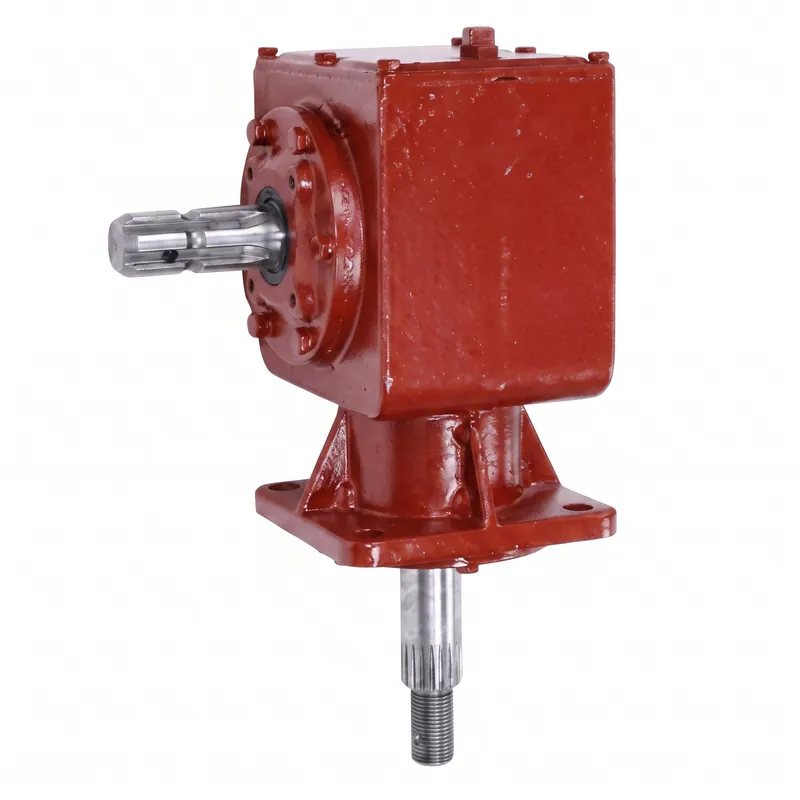

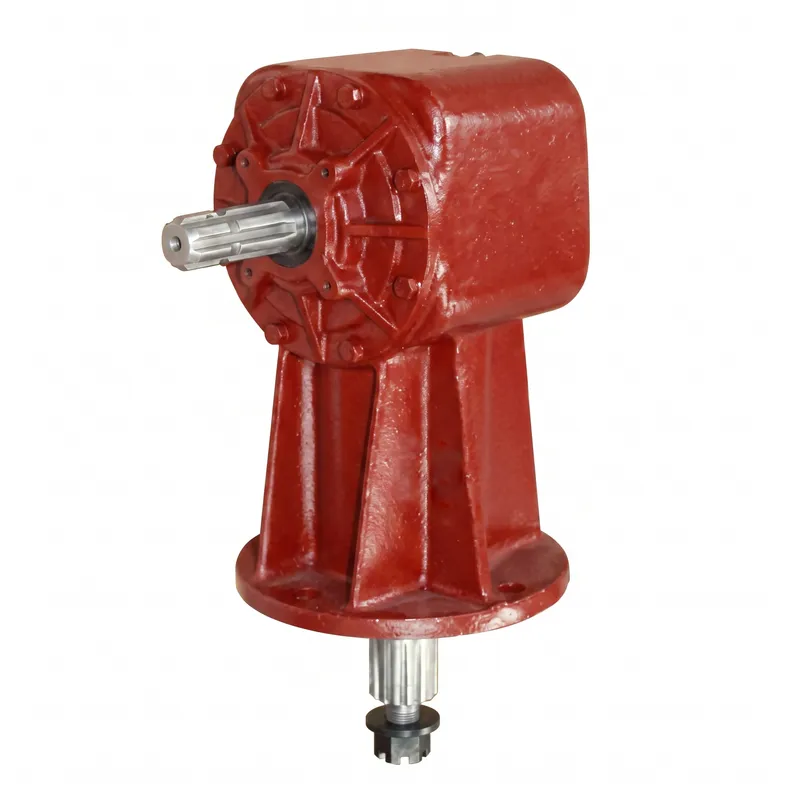

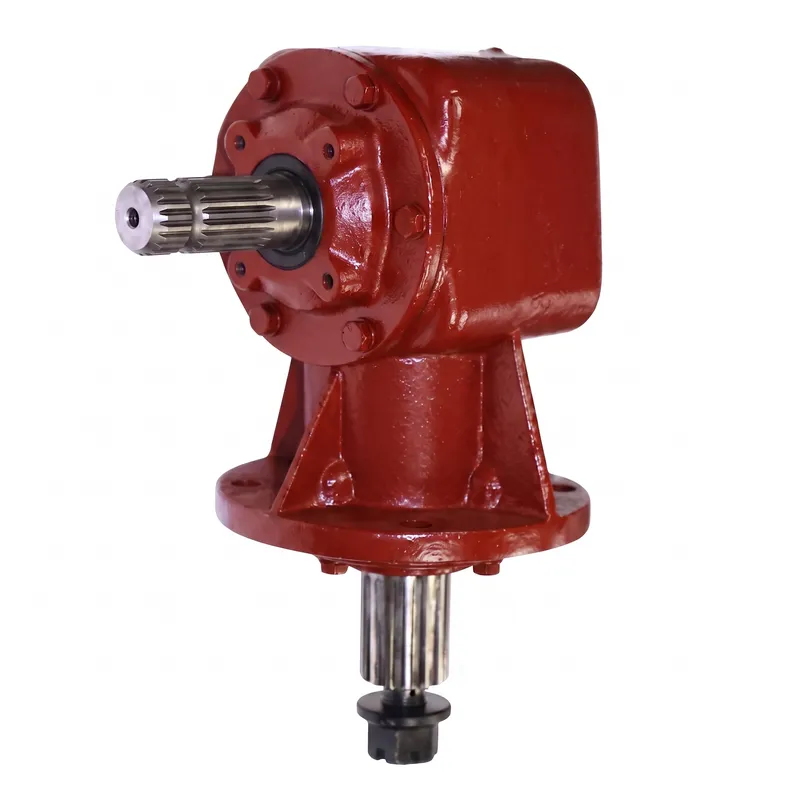

Modelos de cajas de engranajes para cortadoras rotativas

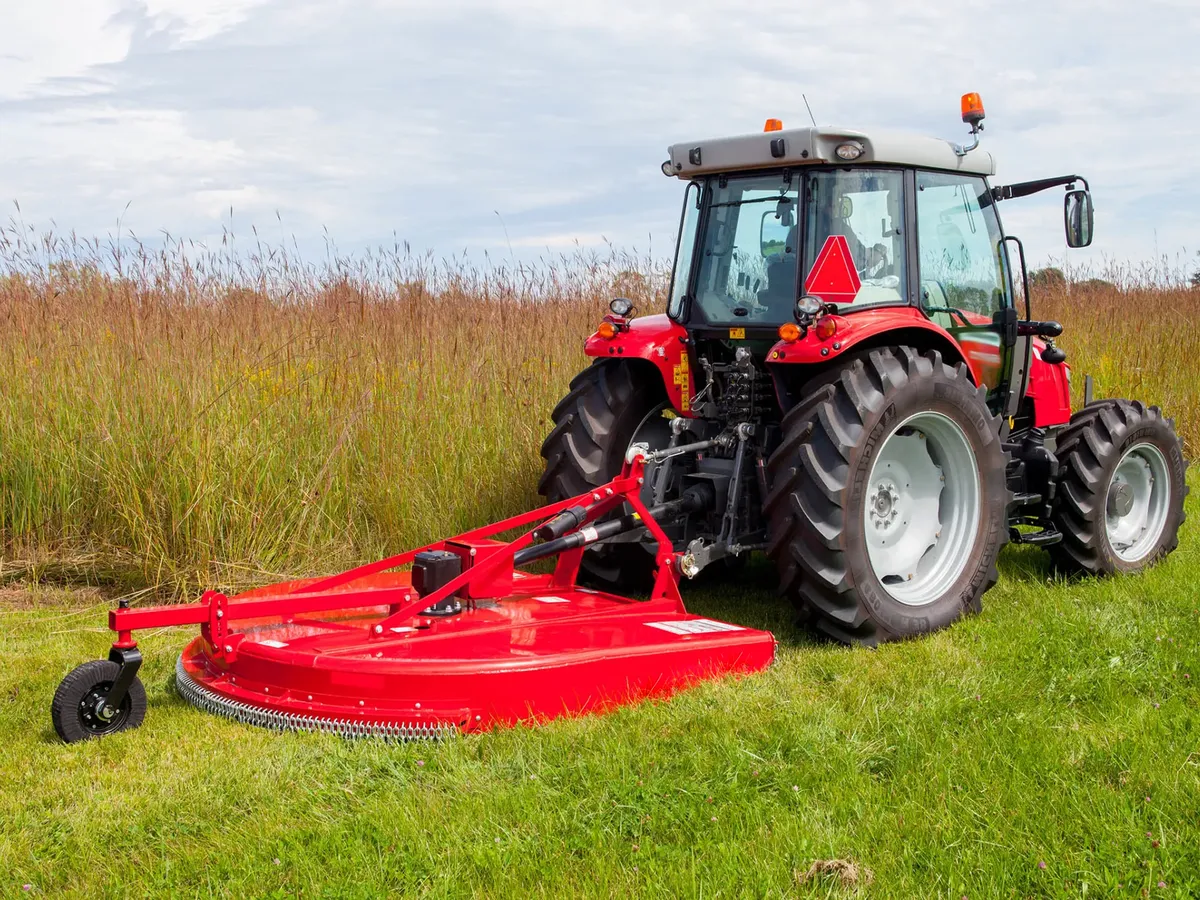

¿Qué es una caja de engranajes para una cortadora rotativa?
Se utiliza para accionar la cuchilla giratoria y cortar hierba, paja o cultivos de cobertura (por ejemplo, tallos de maíz); la velocidad de la cuchilla se puede ajustar para controlar el tamaño de la trituración (trituración gruesa para devolver al campo o trituración fina para alimentar al ganado). Para cortar maleza en los bordes de huertos y bosques, la caja de engranajes proporciona un alto par motor para lidiar con tallos leñosos duros. Combinada con la cuchilla de disco o la cuchilla de descarga, puede limpiar rápidamente los rastrojos del campo (como los de arroz o trigo) para prepararlos para la siembra o el arado. El diseño de bajo perfil de la caja de engranajes es adecuado para maquinaria de huertos y puede completar el corte de maleza entre hileras en espacios reducidos.

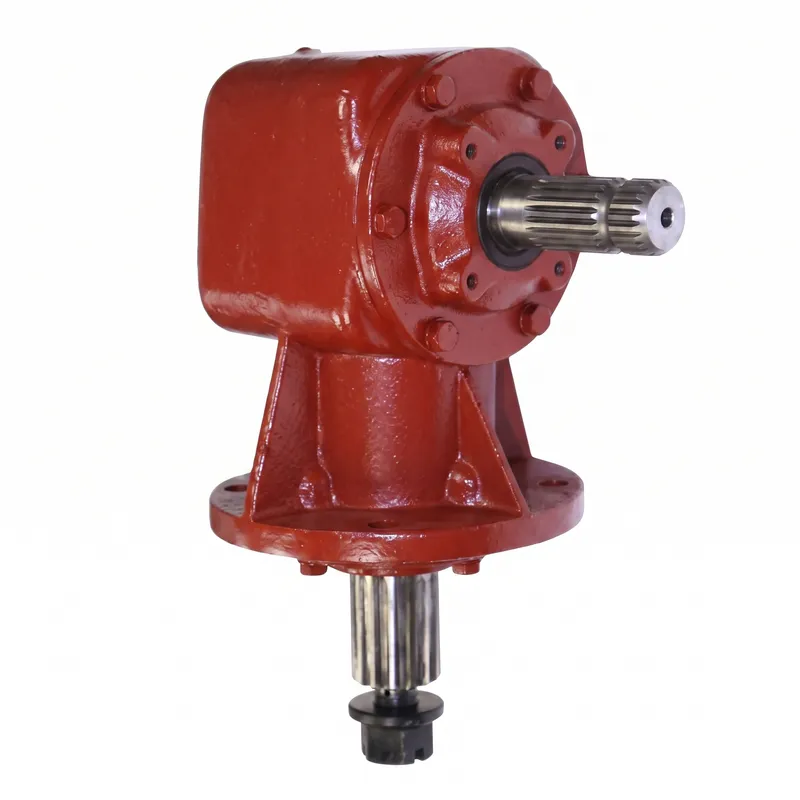

Piezas de la caja de engranajes de la cortadora rotativa
1. Carcasa de la caja de cambios
La carcasa exterior suele ser de hierro fundido o aluminio de alta resistencia y encierra y protege todos los componentes internos. Absorbe los impactos de los residuos del campo, mantiene el aceite contenido y proporciona la estructura principal a la que se montan todas las demás piezas.
2. Engranajes cónicos
Los elementos principales de transmisión de potencia se encuentran dentro de la caja de engranajes. Los engranajes cónicos de acero aleado endurecido redirigen la rotación del eje de la toma de fuerza (generalmente 90 grados) para accionar el husillo de la cuchilla, al tiempo que ajustan la velocidad de salida y el par para adaptarse a las necesidades de corte.
3. Eje de entrada
El eje que se conecta directamente a la toma de fuerza del tractor. Recibe la potencia de rotación de la transmisión y la transfiere a la caja de cambios. Las configuraciones de estrías estándar, de 1-3/8″ con seis estrías o de 1-3/4″ con seis estrías, permiten la compatibilidad entre diferentes modelos de tractor.
4. Eje de salida
Situado debajo o al lado de la carcasa, el eje de salida transmite la potencia al husillo de la cuchilla o al conjunto de corte. Debe soportar altas cargas de torsión y esfuerzos de impacto repetidos generados durante las operaciones de corte.
5. Rodamientos
Los rodamientos de precisión, ya sean de rodillos o cónicos, soportan tanto el eje de entrada como el de salida, manteniéndolos correctamente alineados bajo cargas radiales y axiales. La calidad de los rodamientos influye directamente en el nivel de ruido de la caja de engranajes, la generación de calor y su vida útil.
6. Retenes de aceite
Los retenes de goma o poliuretano se colocan alrededor de los ejes giratorios para evitar fugas de aceite de la caja de engranajes y la entrada de contaminantes externos en la carcasa. El desgaste de los retenes es una de las causas más comunes de fallas prematuras en las cajas de engranajes.
7. Aceite para engranajes / Sistema de lubricación
La mayoría de las cajas de engranajes de las cortadoras rotativas utilizan un sistema de lubricación por baño de aceite, donde los engranajes y cojinetes funcionan parcialmente sumergidos en aceite lubricante. Un nivel de aceite adecuado y los cambios de aceite programados son esenciales para prevenir el desgaste metal con metal y el sobrecalentamiento.
8. Perno de seguridad o embrague deslizante
Dispositivo de protección de sacrificio instalado en el eje de entrada. Cuando la cuchilla choca contra un obstáculo sólido, roca, tocón o escombros enterrados, el perno de seguridad se rompe (o el embrague deslizante se desacopla) para absorber el impacto antes de que dañe los engranajes o el eje de entrada.
9. Inspección / Tapón de llenado
Un tapón roscado en la carcasa permite comprobar el nivel de aceite, añadir lubricante o drenar el aceite usado durante el mantenimiento. El fácil acceso a este tapón simplifica el mantenimiento rutinario y ayuda a prevenir los cambios de aceite no realizados, que provocan un desgaste prematuro.
Características de la caja de engranajes de la cortadora rotativa
1. Adaptación del accionamiento de la toma de fuerza
Convierte la velocidad de la toma de fuerza del tractor (540 o 1000 RPM) en la velocidad más baja y el par motor más alto que requieren las cuchillas de corte, manteniendo una entrega de potencia constante incluso cuando las condiciones de carga cambian durante la operación, como al atravesar zonas con mucha maleza o hileras de cultivos gruesas.
2. Durabilidad y protección
Los materiales de la carcasa, como el hierro fundido o el acero aleado, combinados con un tratamiento superficial resistente a la corrosión, soportan el barro, el agua estancada, el impacto de la grava y la exposición a la savia de las plantas, factores que comprometerían las cajas de engranajes de menor resistencia durante una sola temporada de trabajo de campo.
3. Mecanismo de seguridad contra sobrecarga
Un embrague deslizante integrado o un perno de seguridad interrumpe la transmisión en el instante en que la rotación de la cuchilla se bloquea por un obstáculo sólido. Esta característica evita la fractura de los dientes del engranaje y los daños en el eje, que de otro modo convertirían un incidente menor en una reparación costosa.
4. Compatibilidad con hojas modulares
El eje de salida admite varios tipos de cuchillas: cuchillas en Y para césped, cuchillas de martillo para maleza, cuchillas trituradoras para la gestión de residuos, lo que permite que una sola unidad de engranajes sirva para diferentes tareas de corte simplemente cambiando la configuración de las cuchillas en la plataforma.
5. Diseño de seguimiento del terreno
Un sistema de montaje flotante permite que el cabezal de corte suba y baje adaptándose a terrenos irregulares, independientemente del bastidor del tractor, lo que reduce la frecuencia de contacto de la cuchilla con el suelo en campos accidentados, pendientes o prados anegados donde la altura de la superficie cambia constantemente.
6. Comodidad de mantenimiento
Los orificios de llenado de aceite externos y las válvulas de drenaje inferiores permiten realizar comprobaciones de lubricación y cambios de aceite sin necesidad de desmontar la caja de engranajes de la máquina. Algunos modelos incorporan rodamientos sellados que no requieren mantenimiento, lo que reduce aún más los intervalos de servicio necesarios durante un uso intensivo en determinadas épocas del año.

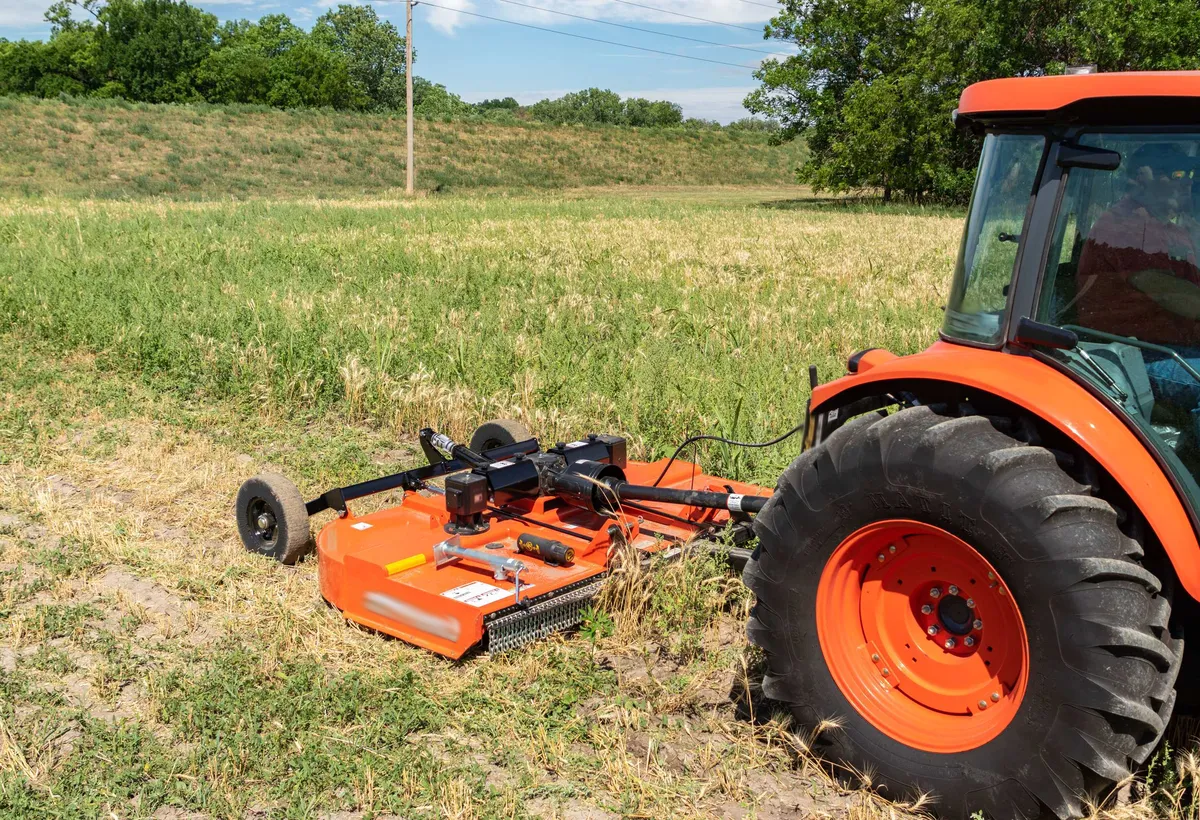

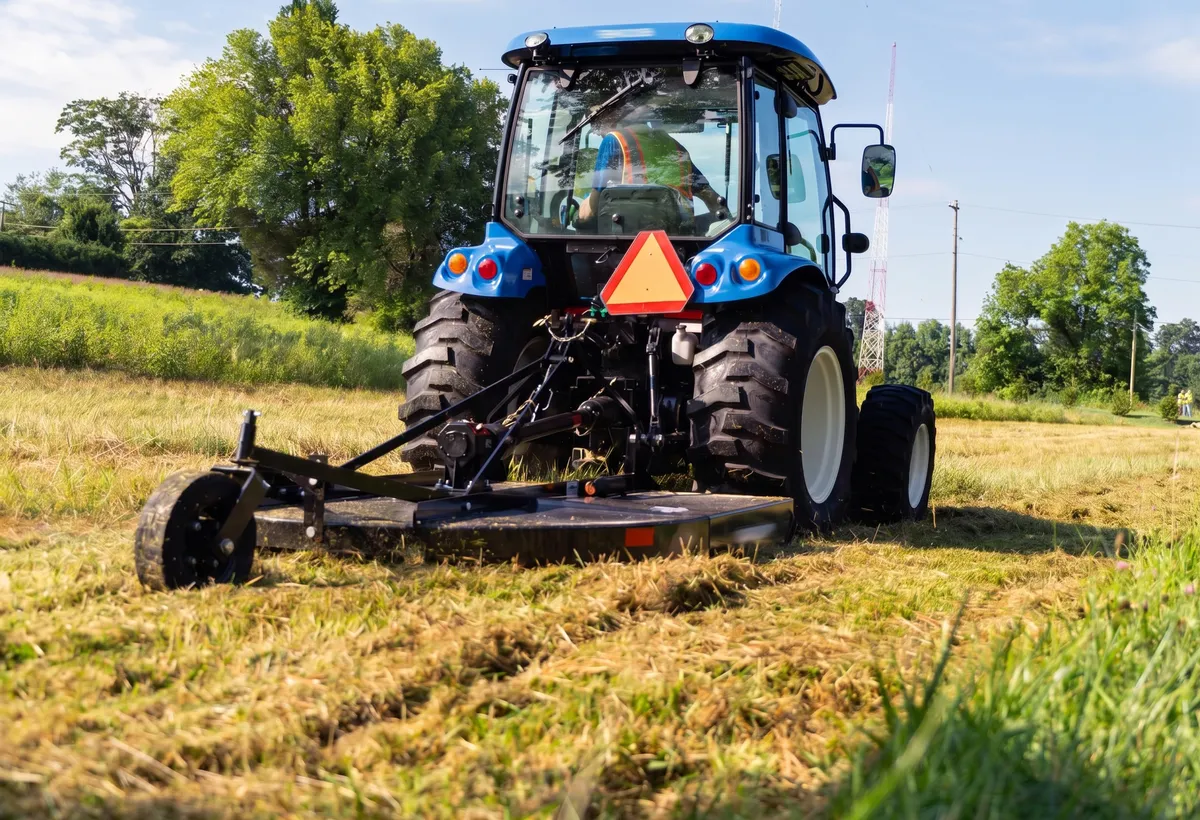

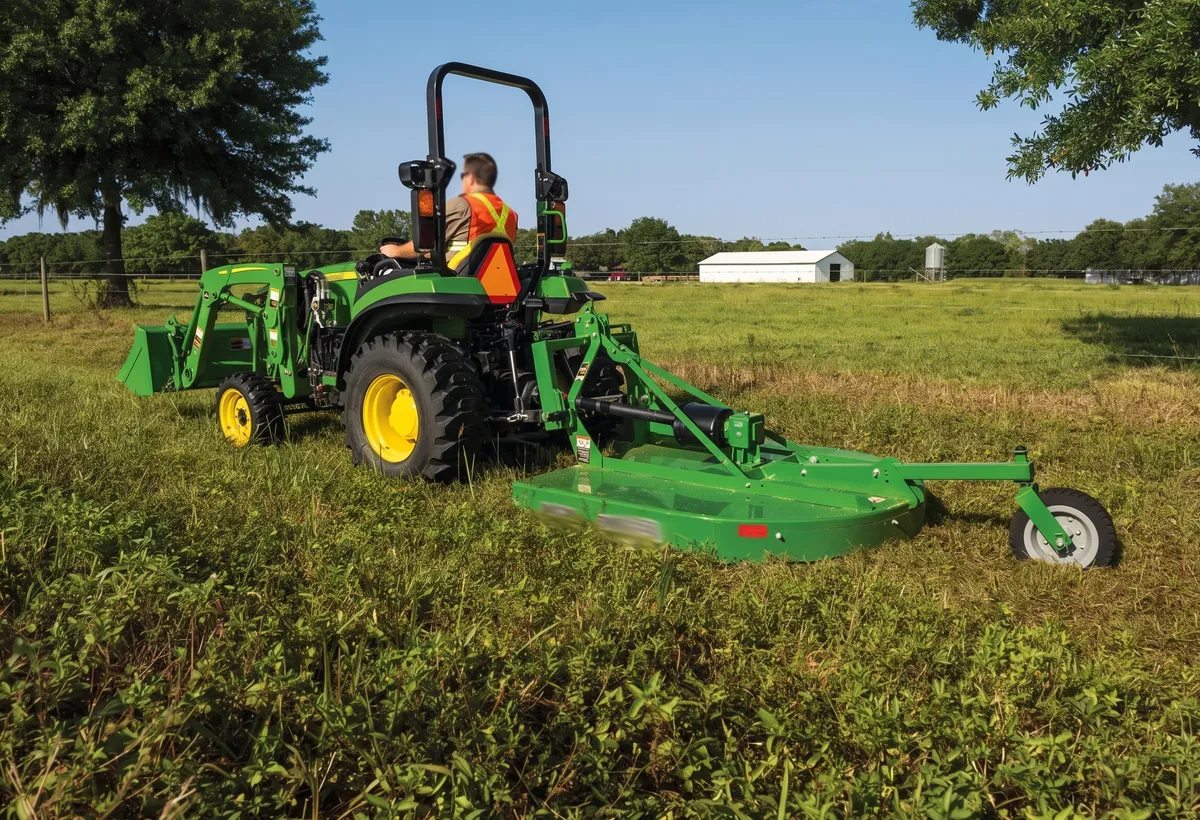

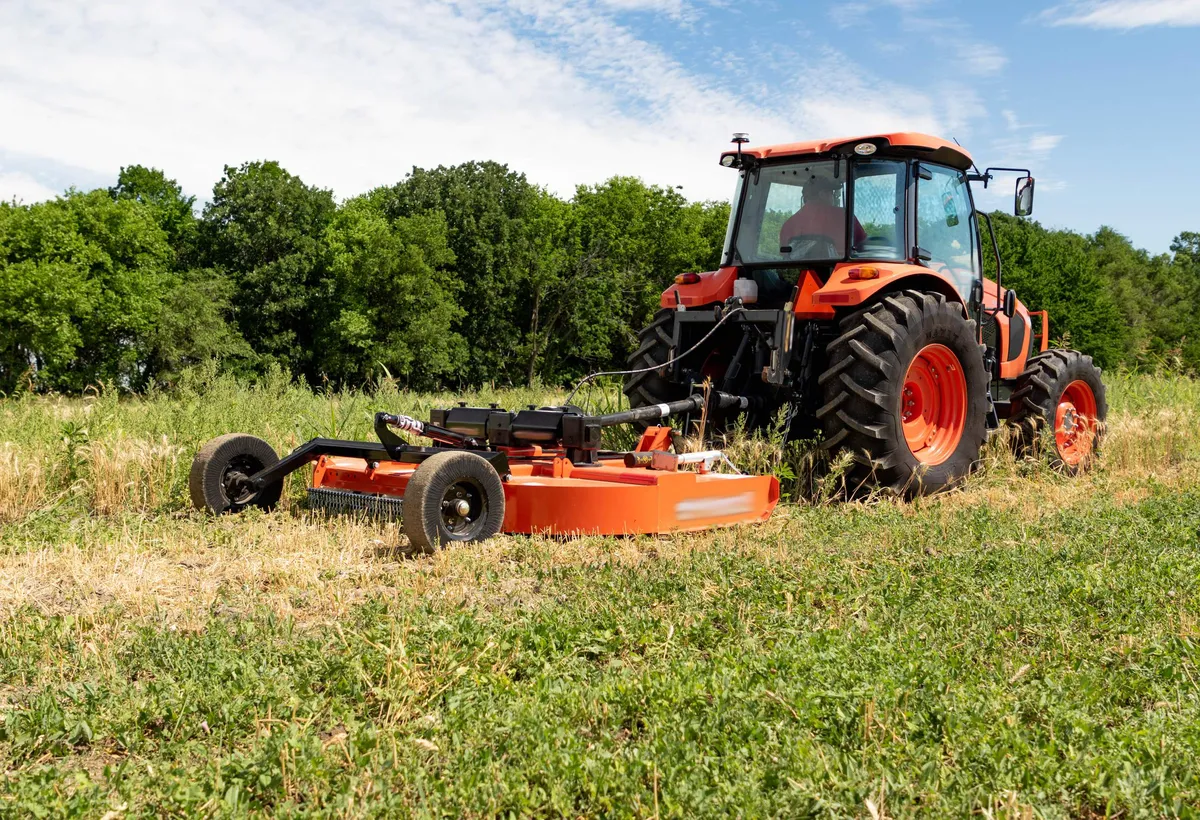

Aplicación de cajas de engranajes para cortadoras rotativas
1. Corte de césped y acolchado de residuos de cultivos
Las cajas de engranajes para cortadoras rotativas se utilizan ampliamente para accionar cuchillas de alta velocidad a través de pastos en pie, cultivos de cobertura y paja después de la cosecha. Al ajustar la velocidad de la punta de la cuchilla mediante la selección de la relación de la caja de engranajes, los operadores pueden controlar si el residuo se tritura gruesamente para su incorporación directa al campo o se reduce a un mantillo más fino apto para la alimentación animal o el compostaje. Los rastrojos de maíz y sorgo son particularmente duros para los equipos de corte y se manejan de manera confiable cuando la caja de engranajes proporciona el torque adecuado sin sobrecalentarse bajo carga sostenida.
2. Limpieza de maleza y zarzas
A lo largo de cercas, perímetros de huertos y bordes de bosques, las desbrozadoras rotativas se topan con tallos leñosos, zarzas enmarañadas y árboles jóvenes que requieren un par motor significativamente mayor que el del corte de césped. En esta aplicación, una caja de engranajes de alta resistencia debe mantener un par motor elevado de forma continua, no solo en ráfagas cortas, mientras que el perno de seguridad o el embrague deslizante protegen la transmisión cada vez que la cuchilla entra en contacto con raíces enterradas o piedras incrustadas. En esta aplicación, la resistencia de la carcasa y la calidad de los rodamientos marcan la diferencia entre una caja de engranajes que dura una temporada y una que dura una década.
3. Preparación de terrenos agrícolas y manejo de rastrojos
Antes de la siembra o la labranza primaria, los campos con rastrojo de arroz, tallos de trigo o restos de cultivos hortícolas deben desmenuzarse de forma rápida y uniforme. Las cajas de engranajes de las cortadoras rotativas, combinadas con discos o cabezales de corte desplazados, pueden cubrir amplias franjas en una sola pasada, triturando el rastrojo hasta alcanzar una altura y un tamaño de partícula que permite que la maquinaria de labranza convencional avance sin obstrucciones. La transmisión de potencia constante desde la toma de fuerza a través de la caja de engranajes es fundamental, ya que una entrega de par irregular deja franjas de material sin cortar que complican las operaciones posteriores en el campo.
4. Gestión de hileras de huertos y viñedos
Entre las hileras de árboles y vides, el espacio de trabajo es reducido y la altura libre es limitada. Los diseños de cajas de engranajes de perfil bajo con carcasas compactas y plataformas de cuchillas de descarga lateral permiten que las segadoras interhileras operen cerca del tronco sin dañar las líneas de riego ni las zonas radiculares. La caja de engranajes debe soportar ciclos frecuentes de arranque y parada mientras el operador maniobra alrededor de postes y estacas, por lo que un acoplamiento suave de la potencia y un soporte de rodamientos robusto son especialmente importantes en este caso de uso. La supresión de malezas entre hileras, gestionada mediante cortes regulares en lugar de herbicidas, es cada vez más común en las operaciones de huertos y viñedos orgánicos certificados.
