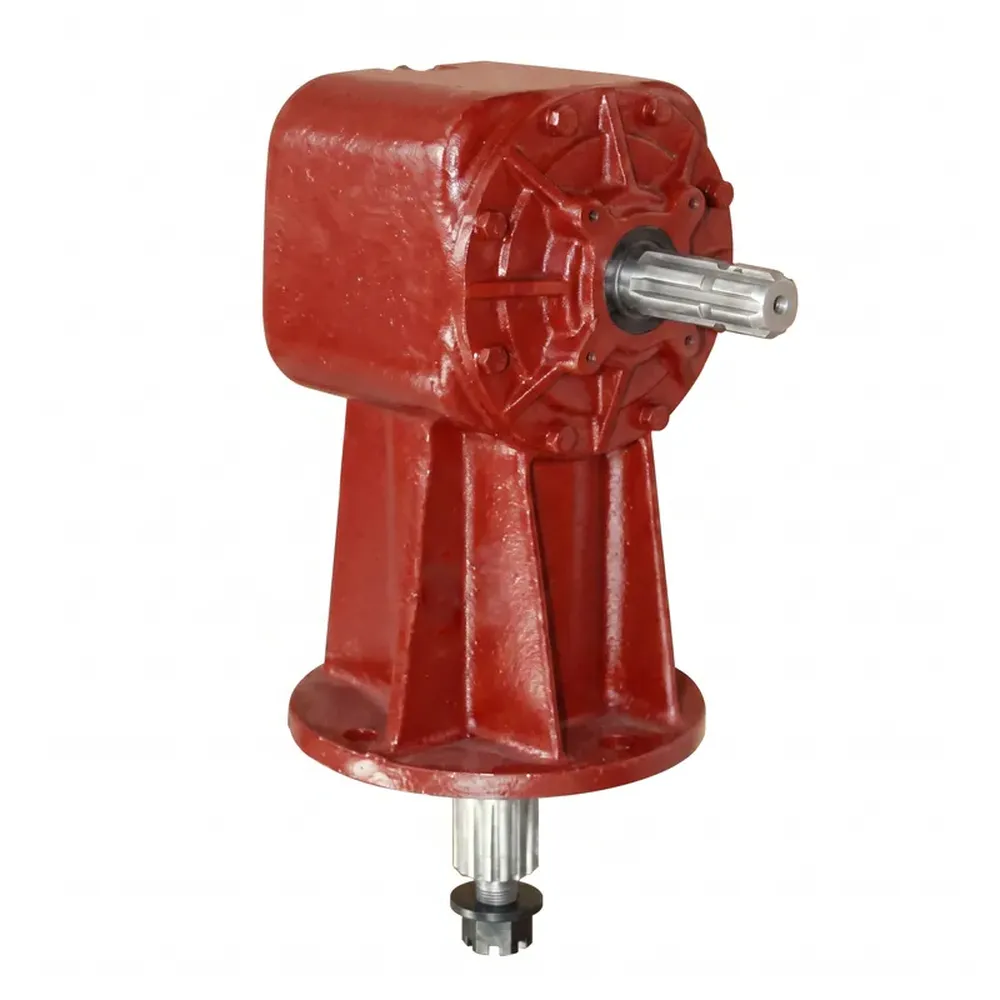

Caja de engranajes de repuesto para cortadora rotativa RC-81 Omni RC-81

La caja de engranajes de repuesto para la cortadora rotativa Omni RC-81 es una unidad de transmisión de potencia de precisión diseñada específicamente para la industria agrícola. Diseñada para accionar las cuchillas de corte rotativas en operaciones agrícolas exigentes, como el corte de césped, la trituración de paja y la limpieza de maleza, sirve como reemplazo directo y dimensionalmente compatible para la caja de engranajes original Omni RC-81. Su conjunto de engranajes cónicos convierte la alta velocidad de rotación del eje de la toma de fuerza del tractor, típicamente 540 o 1000 RPM, en la salida de baja velocidad y alto par que las cortadoras rotativas y las segadoras de acabado necesitan para mantener cortes limpios y eficientes incluso cuando la densidad de la vegetación o el terreno cambian impredeciblemente. El resultado es una caja de engranajes para cortadoras rotativas que mantiene el portacuchillas girando a potencia constante a través de paja espesa, maleza alta y terrenos irregulares durante toda la jornada laboral.

Más allá de su gran potencia de corte, la RC-81 admite la selección de múltiples relaciones de transmisión, que incluyen 1.21:1, 1:1, 1:1.21, 1:1.46 y 1:1.92. Esto permite al operador ajustar la velocidad y el par de la cuchilla para adaptarlos a las condiciones específicas del cultivo o a perfiles de terreno como pendientes pronunciadas, campos anegados y hileras densas de frutales. Esta flexibilidad convierte a la RC-81 en una de las cajas de engranajes para segadoras rotativas más versátiles de la gama media de potencia. Sus aplicaciones abarcan desde segadoras de acabado para pastos bien cuidados, desbrozadoras rotativas comerciales para la limpieza de cunetas, hasta cortadoras rotativas de gran potencia para el tratamiento de rastrojos de maíz o zarzas densas. Tanto si busca una caja de engranajes para cortadora rotativa como repuesto estándar, como si especifica una caja de engranajes para segadora de acabado para un nuevo fabricante, la RC-81 ofrece la precisión dimensional y la fiabilidad mecánica que necesitan tanto los operadores como los fabricantes de equipos.

Especificaciones del producto

Dimensiones de la caja de engranajes de la cortadora rotativa RC-81

Características principales

1. Tractor PTO Direct Drive
El RC-81 se conecta directamente al eje de salida de potencia del tractor y admite velocidades de toma de fuerza (TDF) estándar de 540 RPM y 1000 RPM. La interfaz de entrada estriada es compatible con configuraciones de eje de seis estrías de 1-3/8 pulgadas y 1-3/4 pulgadas, lo que permite acoplamientos de cambio rápido para una instalación y extracción ágiles en una amplia gama de modelos de tractores. Esta compatibilidad universal con la TDF reduce la complejidad del inventario para distribuidores y operadores de flotas que gestionan tractores de diferentes marcas, lo que convierte al RC-81 en un verdadero reemplazo para la caja de engranajes de la cortadora rotativa, que se instala sin necesidad de modificaciones ni adaptadores.

2. Adaptabilidad superior al terreno
El diseño de la caja de engranajes flotante permite que la plataforma de corte rotativa ajuste automáticamente la altura de las cuchillas según cambie el relieve del terreno, evitando que choquen con rocas, raíces de árboles o tuberías de riego. Este comportamiento adaptativo al terreno es esencial para potreros irregulares, campos en terrazas, pendientes pronunciadas y zonas anegadas, donde las cajas de engranajes de montaje rígido sufren impactos repetidos. El diseño también reduce la fatiga del operador al eliminar la necesidad de ajustar constantemente la altura de corte al cambiar de terreno, lo que hace que esta caja de engranajes agrícola sea especialmente productiva en grandes extensiones de terreno.

3. Acceso para mantenimiento en campo
Los orificios externos de llenado y drenaje de aceite están ubicados para facilitar el acceso sin necesidad de desmontar la caja de engranajes de la máquina. Este diseño permite a los operarios comprobar y ajustar el nivel de aceite de la caja de engranajes de la cortadora rotativa, rellenar el lubricante o realizar un cambio completo de aceite directamente en el campo entre turnos de trabajo. Reducir el tiempo de inactividad de la caja de engranajes a minutos en lugar de horas es fundamental durante los picos de actividad estacionales. Esta característica también hace que la reconstrucción y reparación de la caja de engranajes de la cortadora rotativa sean más rápidas y rentables cuando las realiza el personal de mantenimiento interno.

4. Gran durabilidad y protección sellada.
La carcasa está fabricada en hierro dúctil de alta resistencia con una capa de imprimación de óxido rojo y, opcionalmente, capas superiores resistentes a la corrosión, lo que proporciona una protección fiable contra el lodo, la savia de los cultivos, los residuos de fertilizantes y la arena abrasiva propios del uso agrícola diario. Los sellos de triple labio con resorte alrededor de cada eje giratorio impiden la fuga del aceite de la transmisión y bloquean la entrada de contaminantes del campo a la carcasa. Esta construcción sellada prolonga considerablemente la vida útil de los cojinetes y engranajes internos, incluso en condiciones que ponen a prueba a las cajas de engranajes de repuesto de menor calidad para cortadoras rotativas.

5. Protección de seguridad integrada
El RC-81 admite la integración de un embrague de sobrecarga o un mecanismo de perno de seguridad que interrumpe instantáneamente la transmisión de potencia cuando el conjunto de la cuchilla choca contra un objeto inamovible, como una roca grande o un tocón enterrado. Esta respuesta de frenado evita daños catastróficos en los engranajes y cojinetes que, de otro modo, resultarían del bloqueo repentino de la cuchilla con el par máximo de la toma de fuerza. Los amortiguadores opcionales reducen la energía de impacto que se transfiere a la estructura de la caja de engranajes durante el desbroce intenso, protegiendo tanto la caja de engranajes de la cortadora rotativa de 75 hp como la de la de 100 hp durante las operaciones de campo más exigentes.

6. Flexibilidad multi-relación en todas las clases de HP
Con cinco relaciones de transmisión disponibles, desde una sobremarcha de 1,21:1 hasta una reducción de 1:1,92, la RC-81 cubre las necesidades operativas desde la gama de cajas de engranajes para desbrozadoras rotativas de 40 hp para tractores pequeños hasta el rendimiento máximo de una caja de engranajes para desbrozadoras rotativas de 60 hp o superior. Los operadores pueden seleccionar la relación que proporciona la velocidad ideal de la punta de la cuchilla para el tipo de cultivo y el ancho de corte específicos, mejorando tanto la calidad del corte como la eficiencia del combustible. Esta versatilidad en la relación de la caja de engranajes para desbrozadoras rotativas convierte a la RC-81 en una solución integral para distribuidores que ofrecen tractores de diferentes potencias.

Principio de funcionamiento de la caja de engranajes de la cortadora rotativa RC-81

La caja de engranajes de la cortadora rotativa es el enlace mecánico central entre el motor del tractor y el implemento de corte. Cuando el operador acciona la toma de fuerza (TDF) del tractor, la energía rotacional fluye a través de la transmisión a la velocidad del eje de la TDF, generalmente 540 RPM o 1000 RPM. El eje de entrada de la caja de engranajes recibe esta energía y la dirige a un conjunto de engranajes cónicos de precisión alojado dentro de la carcasa de hierro dúctil.

Los engranajes cónicos realizan dos funciones simultáneas. Primero, redirigen el eje de rotación 90 grados, convirtiendo la rotación horizontal del eje de la toma de fuerza (TDF) en rotación vertical del eje de salida, que impulsa el soporte de la cuchilla debajo de la plataforma de corte. Segundo, modifican la relación de velocidad a par motor según la relación de transmisión seleccionada. Con una relación de reducción de 1:1,92, el eje de salida gira a una fracción de la velocidad de entrada de la TDF, pero proporciona casi el doble de par motor. Esta multiplicación del par permite que el conjunto de cuchillas atraviese paja gruesa, densas masas de maleza y arbustos leñosos sin que se cale el motor del tractor.

La RC-81 mantiene una entrega de potencia estable en un amplio rango de carga. Cuando la cuchilla encuentra hierba blanda, la caja de engranajes transmite la potencia de manera eficiente con baja resistencia. Cuando la carga aumenta al entrar en rastrojo de maíz denso o zarzas maduras, los rodamientos de rodillos cónicos y los engranajes cónicos de precisión mantienen el par sin flexión ni desalineación. Los sellos de triple labio impiden que el aceite de engranajes se salga de la carcasa bajo carga centrífuga, manteniendo intacto el sistema de lubricación por baño de aceite para que los engranajes y rodamientos funcionen fríos y protegidos durante largas jornadas de trabajo.

El sistema de selección de relación múltiple permite al operador elegir la relación de la caja de engranajes de la cortadora rotativa que mejor se adapte a la tarea actual. Para aplicaciones de acabado de corte que requieren alta velocidad de la punta de la cuchilla y un acabado de corte limpio, una sobremarcha o una relación 1:1 proporciona la máxima velocidad de la cuchilla. Para trabajos pesados ​​de corte de arbustos densos o limpieza de arcenes cubiertos de vegetación leñosa, una relación de reducción aumenta el par disponible de la cuchilla y reduce el riesgo de bloqueo. Esta flexibilidad significa que la RC-81 funciona en condiciones que requerirían múltiples cajas de engranajes especializadas en una gama de productos de relación fija.

Todo esto se ve reforzado por el tapón de alivio de presión, que equilibra la presión interna de la carcasa a medida que la caja de engranajes se calienta y se enfría durante la jornada laboral, evitando que el aceite se filtre a través de los sellos debido a la acumulación de presión térmica. Las unidades pueden llenarse con aceite para engranajes mineral o sintético, según el entorno operativo y los intervalos de servicio previstos. Los orificios de la carcasa permiten que el aceite fluya libremente hacia los cojinetes inferiores, asegurando que los componentes sometidos a la mayor carga radial reciban una lubricación constante incluso durante un funcionamiento prolongado en pendientes o en posiciones que podrían resultar insuficientes para un sistema de lubricación por salpicadura simple.

Aplicaciones de la caja de engranajes de las segadoras rotativas

Despeje de arbustos y zarzas

Cuando se utiliza como caja de engranajes para desbrozadoras rotativas, la RC-81 proporciona un par motor continuo y elevado al eje de la cuchilla para desbrozar en los bordes de huertos, márgenes de bosques y a lo largo de cercas donde los tallos leñosos y las cañas espinosas requieren una fuerza de corte constante. Las opciones de relación de reducción evitan que la cuchilla se detenga al entrar en vegetación densa, protegiendo tanto la caja de engranajes como la transmisión del tractor de los impactos que genera el material leñoso al entrar en contacto con las cuchillas rotativas de alta velocidad.

Piezas de la caja de engranajes de la cortadora rotativa RC-81

Carcasa de la caja de cambios
Fabricada de serie en hierro dúctil, la carcasa protege todos los componentes internos y absorbe los impactos de los residuos de campo. Su rigidez estructural mantiene la alineación de los engranajes bajo las fuerzas radiales y axiales generadas durante el corte, evitando el desgaste prematuro de engranajes y cojinetes. La carcasa también aloja el sistema de lubricación por baño de aceite y proporciona la interfaz de montaje que fija la caja de engranajes al bastidor de la plataforma de corte rotativa mediante un patrón de cuatro pernos en la brida de 9,6 pulgadas de diámetro.

Engranajes cónicos
Los engranajes cónicos de acero aleado forjado se mecanizan con precisión y se someten a un tratamiento térmico para alcanzar la dureza superficial especificada. Redirige la rotación del eje de la toma de fuerza 90 grados para accionar el husillo de la cuchilla, ajustando simultáneamente la relación velocidad-par a la relación de operación seleccionada. Se encuentran disponibles variantes de engranajes cónicos rectos, espirales y lapeados, forjados con precisión, para adaptarse a los requisitos específicos de ruido, eficiencia y capacidad de carga en diferentes aplicaciones de corte.

Eje de entrada
Mecanizado en acero aleado carburizado, el eje de entrada recibe la potencia de rotación directamente de la toma de fuerza del tractor. Las configuraciones de estrías estándar de 1-3/8 pulgadas y 1-3/4 pulgadas ofrecen compatibilidad con la más amplia gama de modelos de tractores utilizados en operaciones de corte agrícolas y comerciales. La conexión estriada entre el engranaje y el eje es estándar en toda la serie RC, lo que garantiza una interfaz de transmisión precisa y sin holgura que soporta el par máximo sin fricción.

Eje de salida
Ubicado debajo de la carcasa sobre un eje vertical, el eje de salida transmite el par motor al husillo de la cuchilla o al conjunto de corte. Está dimensionado para soportar las altas cargas de par y los repetidos impactos que se producen cuando las cuchillas oscilantes golpean vegetación densa o escombros incrustados en el terreno. Las extensiones del eje pueden ser estriadas, con chaveta o con orificios para pasadores, y CMN Transmission ofrece múltiples configuraciones de extensión de eje para adaptarse a diferentes diseños de bujes de cuchilla y modelos de plataformas de corte.

Rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos estándar ISO soportan los ejes de entrada y salida en múltiples puntos dentro de la carcasa, manteniendo los ejes correctamente alineados bajo las cargas radiales y axiales combinadas generadas durante el corte. La geometría de los rodamientos de rodillos cónicos se elige específicamente para esta aplicación porque maneja las fuerzas axiales generadas por el contacto de los engranajes cónicos con mucha más eficacia que los rodamientos de rodillos cilíndricos o de bolas, lo que influye directamente en el ruido de la caja de engranajes, la generación de calor y la vida útil total en un uso agrícola continuo.

Sellos de aceite
Se instalan retenes de aceite de triple labio de alta calidad con resortes de retención integrados alrededor de cada punto de salida del eje giratorio. El resorte mantiene la presión de contacto del labio contra la superficie del eje a medida que el labio del retén se desgasta, lo que garantiza un sellado uniforme durante todo el intervalo de servicio. Se ofrecen retenes de Viton mejorados y alternativas de cartucho para aplicaciones con exposición a productos químicos o ciclos de temperatura extremos. El desgaste de los retenes es una de las causas más comunes de fallas prematuras en las cajas de engranajes y debe ser una de las primeras piezas de la caja de engranajes de la cortadora rotativa que se inspeccionen durante el mantenimiento periódico.

Sistema de lubricación
El RC-81 utiliza un sistema de lubricación por baño de aceite sellado con una capacidad de 1,8 litros (62 oz). Los engranajes y los cojinetes inferiores funcionan parcialmente sumergidos en aceite para engranajes, que circula continuamente por todas las superficies de contacto gracias a la rotación de los engranajes. Los orificios de la caja de engranajes dirigen el flujo de aceite a los cojinetes inferiores, que de otro modo podrían recibir una lubricación insuficiente por salpicadura durante el funcionamiento en pendientes o con la parte delantera hacia abajo. El tapón de alivio de presión iguala la presión de la carcasa durante los ciclos térmicos, evitando que el aceite se escape a través de los sellos durante los periodos de enfriamiento tras un uso intensivo.

Tapones de extremo de hierro fundido
Las tapas de extremo de hierro fundido de precisión cierran los orificios de los rodamientos a ambos lados de la carcasa de la caja de engranajes, manteniendo las pistas exteriores de los rodamientos en una posición axial precisa y proporcionando la trayectoria de carga de sujeción que ajusta la precarga de los rodamientos de rodillos cónicos. También sellan los extremos de la carcasa contra la entrada de contaminantes. Como accesorio opcional, se encuentran disponibles laberintos de sellado de salida que se instalan dentro del área de la tapa de extremo, proporcionando una barrera adicional de protección de sellado para aplicaciones donde la caja de engranajes opera en entornos particularmente abrasivos o húmedos.

Cómo lubricar correctamente la caja de engranajes de la cortadora rotativa RC-81

1. Seleccione el grado de aceite correcto.
Para aplicaciones agrícolas estándar de toma de fuerza (PTO), utilice aceite para engranajes SAE 80W-90 o SAE 85W-140 GL-5. En climas fríos, donde la temperatura ambiente desciende por debajo de 0 °C, un aceite sintético para engranajes 75W-90 GL-5 reduce la resistencia a la viscosidad en el arranque en frío y garantiza que el aceite llegue rápidamente a los cojinetes superiores tras el acoplamiento. Nunca mezcle aceites minerales y sintéticos, ya que las combinaciones incompatibles de bases lubricantes pueden formar depósitos de gel que obstruyen los conductos de lubricación y aceleran el desgaste de los engranajes y las piezas de la caja de engranajes de la segadora rotativa.

2. Compruebe el nivel de aceite antes de cada uso.
Antes de comenzar a trabajar cada día, estacione el tractor y la cortadora en terreno nivelado y deje reposar la caja de engranajes durante al menos cinco minutos. Retire el tapón o la varilla medidora y verifique que el aceite alcance la marca de llenado correcta. La RC-81 tiene una capacidad máxima de 1,8 litros (62 oz). Si se opera con un nivel insuficiente de aceite en la caja de engranajes de la cortadora rotativa, incluso por un breve período, los cojinetes superiores y las superficies de los dientes del engranaje cónico quedan expuestos al contacto en seco, lo que provoca un desgaste irreversible y reduce drásticamente la vida útil de los componentes.

3. Cambie el aceite a intervalos correctos.
Para cajas de engranajes nuevas o unidades que hayan sido sometidas a una reconstrucción de la caja de engranajes de la cortadora rotativa, realice un cambio de aceite de rodaje después de las primeras 8 a 10 horas de funcionamiento. Después del rodaje, cambie el caja de engranajes de cortadora rotativa Aplique aceite cada 100 a 150 horas de funcionamiento o al inicio de cada temporada de corte, lo que ocurra primero. En condiciones de trabajo con mucho polvo o altas temperaturas, reduzca el intervalo a 75 horas. Los cambios regulares eliminan las partículas de desgaste metálico antes de que causen daños abrasivos en las superficies de los engranajes de precisión.

4. Procedimiento de vaciado y llenado
Calienta la caja de cambios a temperatura de funcionamiento antes de vaciarla, ya que el aceite caliente fluye con mayor facilidad y elimina las partículas de desgaste suspendidas de la carcasa de forma más completa que el aceite frío. Coloca una bandeja de drenaje de al menos 2 litros de capacidad debajo del tapón de drenaje. Retira primero el tapón de llenado para evitar el bloqueo por vacío y, a continuación, retira el tapón de drenaje. Tras vaciarla, vuelve a colocar el tapón de drenaje apretándolo correctamente y llena lentamente con aceite nuevo hasta que alcance el nivel indicado. Un llenado excesivo genera una presión interna excesiva que fuerza el aceite a través de los retenes.

5. Inspeccione si hay contaminación durante el cambio de aceite.
Examine el aceite drenado antes de desecharlo. El aceite nuevo para engranajes suele ser de color ámbar o marrón claro. Un aceite oscuro, opaco, lechoso o con partículas granulosas indica un problema que requiere investigación antes de rellenarlo. El aceite lechoso señala la entrada de agua a través de un sello o respiradero defectuoso, lo que provoca una corrosión rápida de los cojinetes. Las partículas granulosas o metálicas que superan los niveles iniciales sugieren un desgaste acelerado de los engranajes o cojinetes. Abordar la causa raíz durante una visita de reparación de la caja de engranajes de la cortadora rotativa en esta etapa evita una falla más costosa más adelante en la temporada.

6. Rellenar después de un uso intenso o prolongado.
Tras sesiones de corte intensas en condiciones como maleza densa o material de cultivo húmedo, revise el nivel de aceite de la caja de engranajes de la cortadora rotativa, incluso si no se ha alcanzado el intervalo de cambio programado. Los ciclos térmicos durante el funcionamiento intensivo pueden desplazar temporalmente el aceite hacia las zonas más frías de la carcasa. Rellenar el aceite rápidamente garantiza que los cojinetes no se queden sin aceite entre las paradas de mantenimiento programadas. Mantenga una pequeña reserva del aceite del grado correcto en el kit de servicio de campo para rellenarlo inmediatamente en lugares de trabajo remotos.

7. Lubricar los puntos de engrase y los cojinetes externos.
Algunas configuraciones del RC-81 incluyen engrasadores externos en los cojinetes del cubo de la cuchilla, los cojinetes de empuje del husillo de la cuchilla o las juntas universales de la transmisión adyacentes a la entrada de la caja de engranajes. Estos deben lubricarse con grasa de litio NLGI 2 o grasa multiusos cada 10 horas durante los períodos de uso activo. Descuidar los puntos de engrase externos mientras se mantiene correctamente el aceite interno es un error común de mantenimiento que provoca fallas prematuras en los cojinetes y aumenta el consumo total de piezas de la caja de engranajes de la cortadora rotativa durante la temporada.

Caja de engranajes de la cortadora rotativa y eje de transmisión de la toma de fuerza

La caja de engranajes de la cortadora rotativa y el eje de la toma de fuerza (TDF) conforman la cadena de transmisión de potencia completa entre el motor del tractor y el implemento de corte. La TDF del tractor es un eje de salida estriado que sobresale de la parte trasera de la caja de engranajes a una altura estándar sobre el suelo. Gira a una velocidad proporcional a las RPM del motor del tractor, generalmente acoplándose a 540 RPM o 1000 RPM, según el estándar de TDF seleccionado por el operador. El eje de la TDF, también llamado línea de transmisión, conecta el extremo de la TDF del tractor con el eje de entrada de la caja de engranajes del implemento mediante un tubo telescópico que permite ajustar la distancia entre el tractor y el implemento al subir y bajar el enganche de tres puntos. Las juntas universales en cada extremo de la línea de transmisión permiten la desalineación angular cuando el tractor gira o el implemento se desplaza sobre terreno irregular.

La caja de engranajes de la cortadora rotativa recibe esta entrada rotacional en su eje de entrada estriado. En el modelo RC-81, esta entrada proporciona una potencia de entre 47 y 104 CV al par nominal de la toma de fuerza (PTO) correspondiente a la potencia del tractor. El conjunto de engranajes cónicos dentro de la caja de engranajes redirige y transforma esta energía de entrada en la salida rotacional vertical que hace girar el portacuchillas a la velocidad y el par óptimos para la tarea de corte.

Esta combinación de caja de engranajes y eje de toma de fuerza (TDF) debe considerarse un sistema integrado. Un eje de TDF demasiado corto se separará al extenderse, mientras que uno demasiado largo se atascará al elevar el enganche. Un estriado del eje de entrada de la caja de engranajes que no coincida con el orificio de la horquilla de salida de la transmisión provoca fricción y un desgaste acelerado del estriado desde el primer acoplamiento. Por lo tanto, al seleccionar una caja de engranajes de repuesto para aplicaciones de corte rotativo, es necesario verificar no solo las especificaciones dimensionales y de torque de la caja de engranajes, sino también la longitud del eje de TDF, las especificaciones del estriado y la capacidad de torque de la transmisión a la potencia nominal del tractor utilizado.

La capacidad de torsión del eje de la toma de fuerza (TDF) debe ser igual o superior a la torsión máxima que el tractor puede entregar en la salida de la TDF. Para un tractor de 100 HP que opera a 540 RPM, la torsión del eje de la TDF puede alcanzar aproximadamente 10 000 lb-in bajo carga máxima. El uso de una transmisión de tamaño insuficiente a este nivel de potencia conlleva el riesgo de fractura de la misma, lo que representa un grave peligro para la seguridad del operador y de las personas cercanas. Las protecciones contra sobregiros del eje de la TDF y el blindaje completo de la transmisión son requisitos de seguridad obligatorios en la mayoría de los mercados y deben estar siempre presentes e intactos antes de accionar la TDF en cualquier aplicación de corte rotativo.

Mantener el ángulo de operación correcto entre el vástago de la toma de fuerza del tractor y el eje de entrada de la caja de cambios es fundamental para la durabilidad de la transmisión. Las juntas universales que operan con ángulos excesivos generan vibraciones y esfuerzos cíclicos en los pasadores transversales, lo que acelera el desgaste y puede provocar la rotura repentina de la junta bajo carga. El ángulo de operación ideal para la mayoría de las transmisiones agrícolas es inferior a 15 grados, con el implemento enganchado a la altura correcta del brazo inferior para minimizar la angularidad durante el trabajo normal en el campo. Ajustar el brazo superior para nivelar el implemento cuando se baja a la posición de trabajo reduce el ángulo del eje de la toma de fuerza y ​​prolonga significativamente la vida útil de la transmisión durante varias temporadas.

CMN Transmission recomienda verificar la compatibilidad del eje de la toma de fuerza (PTO) con el eje de entrada RC-81 al realizar el pedido de la caja de engranajes. Nuestro equipo técnico puede confirmar las dimensiones de las estrías del eje, los requisitos de longitud de la transmisión y las especificaciones del embrague de rueda libre o del perno de seguridad según el modelo del tractor y el ancho de la plataforma de corte, garantizando así que el sistema completo de la caja de engranajes del eje de la toma de fuerza y ​​del cortador rotatorio funcione dentro de sus parámetros de diseño desde el primer día de instalación.

Caja de engranajes para cortadora rotativa de 50 HP vs. 75 HP: ¿Cuál se adapta mejor a su aplicación?

La caja de engranajes de la fresadora rotativa es el componente principal de cualquier herramienta de corte. Elegir la potencia adecuada influye en la eficiencia, la vida útil y el costo total de operación. A continuación, presentamos una comparación práctica para ayudarle en su elección.

¿Por qué elegir las cajas de engranajes para cortadoras rotativas de CMN Transmission?

Preguntas frecuentes

P: ¿Es la RC-81 un reemplazo directo para la caja de cambios Omni RC-81 sin necesidad de modificaciones?
A: Sí. La RC-81 de CMN Transmission es dimensionalmente compatible con la especificación Omni RC-81. El diámetro de la brida de 9,6 pulgadas (245 mm), el patrón de montaje de cuatro pernos en un círculo de pernos de 8,0 pulgadas (203,2 mm), el diámetro del piloto del cubo de 2,5 pulgadas (63,5 mm) y la dimensión de CL a brida de 11,0 pulgadas (279 mm) coinciden con el original de Omni. No se requieren modificaciones, calces ni adaptadores para una instalación de reemplazo estándar en una plataforma de corte que originalmente usaba la caja de engranajes Omni RC-81.

P: ¿Qué tipo de aceite debo usar y cuál es el nivel correcto de aceite en la caja de engranajes de la cortadora rotativa RC-81?
A: Llene el RC-81 con aceite para engranajes SAE 80W-90 GL-5 para la mayoría de los climas, o con aceite sintético SAE 75W-90 GL-5 para condiciones frías. La capacidad total es de 1,8 L (62 oz). El nivel correcto de aceite en la caja de engranajes de la cortadora rotativa se encuentra en el puerto de llenado cuando la caja de engranajes está montada en su posición normal de funcionamiento sobre una superficie nivelada. Compruebe siempre el nivel de aceite antes de cada sesión de trabajo. No lo llene en exceso, ya que el exceso de aceite genera calor y aumenta la presión, lo que fuerza el aceite a través de los sellos y reduce la vida útil de la caja de engranajes.

P: ¿Con qué frecuencia debo cambiar el aceite de la caja de engranajes de la cortadora rotativa RC-81?
A: Realice un cambio de aceite de rodaje después de las primeras 8 a 10 horas en una RC-81 nueva o reacondicionada. Después del rodaje, cambie el aceite cada 100 a 150 horas de funcionamiento o al inicio de cada temporada de corte. En entornos con mucho polvo, altas temperaturas o después de campañas de desbroce intensas, reduzca el intervalo a cada 75 horas. Los cambios regulares de aceite son la acción de mantenimiento más importante para la longevidad de la caja de engranajes de la cortadora rotativa y son mucho más económicos que una reconstrucción completa de la caja de engranajes de la cortadora rotativa después de que se produzca contaminación interna.

P: ¿Qué relación de transmisión debo seleccionar para la caja de engranajes de la cortadora rotativa, tanto para el acabado de la segadora como para el corte de maleza densa?
A: Para segadoras de acabado y corte de pastos bien cuidados, donde la alta velocidad de la punta de la cuchilla y la calidad de corte limpio son prioritarias, seleccione la relación de transmisión de la caja de engranajes de la cortadora rotativa de 1.21:1 o 1:1. Para aplicaciones de desbrozadoras rotativas pesadas que cortan hierba densa, maleza madura o arbustos leñosos ligeros, seleccione la relación de reducción de 1:1.46 o 1:1.92 para aumentar el par de la cuchilla y reducir el riesgo de que se atasque bajo una alta resistencia de la cuchilla. Comuníquese con CMN Transmission e indíquele la potencia de su tractor y el ancho de corte para obtener una recomendación de relación específica para su aplicación.

P: ¿Se puede utilizar el RC-81 con tractores con toma de fuerza (PTO) de 540 RPM y de 1000 RPM?
A: El RC-81 es compatible con tomas de fuerza (PTO) estándar de 540 RPM y 1000 RPM. Verifique que el estriado del eje de entrada coincida con el de la toma de fuerza de su tractor, ya que el número de estrías y el diámetro difieren entre los ejes de 540 RPM y 1000 RPM en algunos modelos de tractor. CMN Transmission puede confirmar las especificaciones correctas del eje de entrada para su modelo de tractor específico antes de realizar el pedido, garantizando así la compatibilidad total con la toma de fuerza sin necesidad de adaptadores adicionales ni modificaciones en la transmisión.

P: ¿Cómo puedo saber cuándo la RC-81 necesita una reconstrucción de la caja de engranajes de la cortadora rotativa en lugar de solo un reemplazo de sellos?
A: Reemplace los sellos solo cuando haya fugas de aceite, pero el funcionamiento de la caja de engranajes siga siendo suave y silencioso. Programe una reconstrucción de la caja de engranajes de la cortadora rotativa cuando detecte ruidos de fricción o gruñidos durante el funcionamiento, juego o bamboleo perceptible en el eje de entrada o salida, partículas metálicas en el aceite drenado más allá de lo normal para un período de rodaje, o la caja de engranajes funcione notablemente más caliente de lo normal después de un período de calentamiento completo. Una reconstrucción temprana evita fallas catastróficas en los engranajes o cojinetes que también pueden dañar la estructura de montaje de la plataforma de corte.

P: ¿Para qué aplicaciones de cajas de engranajes de segadoras de acabado está certificada la RC-81?
A: La RC-81 está diseñada para su uso en segadoras, cortadoras rotativas y desbrozadoras rotativas con una potencia de tractor de entre 47 y 104 CV. CMN Transmission fabrica bajo la certificación de gestión de calidad ISO 9001 y la certificación CE, lo que garantiza que la caja de cambios cumple con los estándares dimensionales, de materiales y de rendimiento necesarios para su instalación como equipo original (OEM) y en el mercado de repuestos en maquinaria agrícola de corte en los principales mercados mundiales.

P: ¿Se pueden adquirir por separado las piezas de la caja de engranajes de la cortadora rotativa RC-81?
A: CMN Transmission suministra la RC-81 como una unidad completa y también ofrece repuestos individuales para la caja de engranajes de la cortadora rotativa, para fines de mantenimiento y reconstrucción, incluyendo sellos de aceite, conjuntos de ejes de entrada y salida, juegos de rodamientos y tapas de extremo. Comuníquese con nuestro equipo de soporte técnico con el número de serie de su RC-81 y los repuestos que necesita para confirmar la disponibilidad y el plazo de entrega. Tener repuestos críticos a mano antes de que comience la temporada de corte minimiza el tiempo de inactividad de la máquina si un componente falla durante el funcionamiento máximo.

P: ¿Cómo puedo encontrar una caja de engranajes para cortadora rotativa que se envíe de forma segura a mi país?
CMN Transmission exporta la RC-81 y toda su gama de reductores agrícolas a más de 60 países en todo el mundo. Trabajamos con transitarios consolidados y con experiencia en el envío de repuestos para maquinaria agrícola, proporcionamos documentación de exportación, incluyendo la certificación CE y los registros de calidad ISO, y podemos asesorarle sobre la opción de envío más rentable según la cantidad de su pedido. Contáctenos a través de la página del producto para obtener un presupuesto de envío a su país de destino y le responderemos a la brevedad.

P: ¿Cuál es la diferencia entre la caja de engranajes de una segadora rotativa y la caja de engranajes de una cultivadora rotativa?
A: La caja de engranajes de una segadora rotativa transmite la potencia de la toma de fuerza (TDF) mediante un conjunto de engranajes cónicos de 90 grados para accionar un portacuchillas horizontal que gira a una velocidad relativamente alta, diseñado para cortar y triturar la vegetación superficial. La caja de engranajes de una cultivadora rotativa suele utilizar una combinación de engranajes rectos y cónicos para accionar varios ejes de púas que giran en el suelo a menor velocidad y mayor par para el cultivo. Las prioridades de diseño, las relaciones de transmisión, la orientación de los ejes y los requisitos estructurales de estos dos tipos de cajas de engranajes son fundamentalmente diferentes y no son intercambiables entre implementos.

P: ¿El RC-81 admite un eje de toma de fuerza con embrague de rueda libre o embrague deslizante?
A: El RC-81 es compatible con sistemas de transmisión de toma de fuerza (PTO) equipados con embragues de rueda libre, embragues deslizantes y limitadores de par con pernos de seguridad. Se recomienda especialmente un embrague de rueda libre para aplicaciones con desbrozadoras rotativas, donde el conjunto de cuchillas almacena una inercia rotacional significativa, ya que evita que la pesada masa giratoria transmita par de retroceso a la toma de fuerza del tractor cuando el operador la desacopla. CMN Transmission puede asesorarle sobre el eje de toma de fuerza y ​​el conjunto de embrague adecuados para su combinación específica de tractor y desbrozadora con el RC-81.
