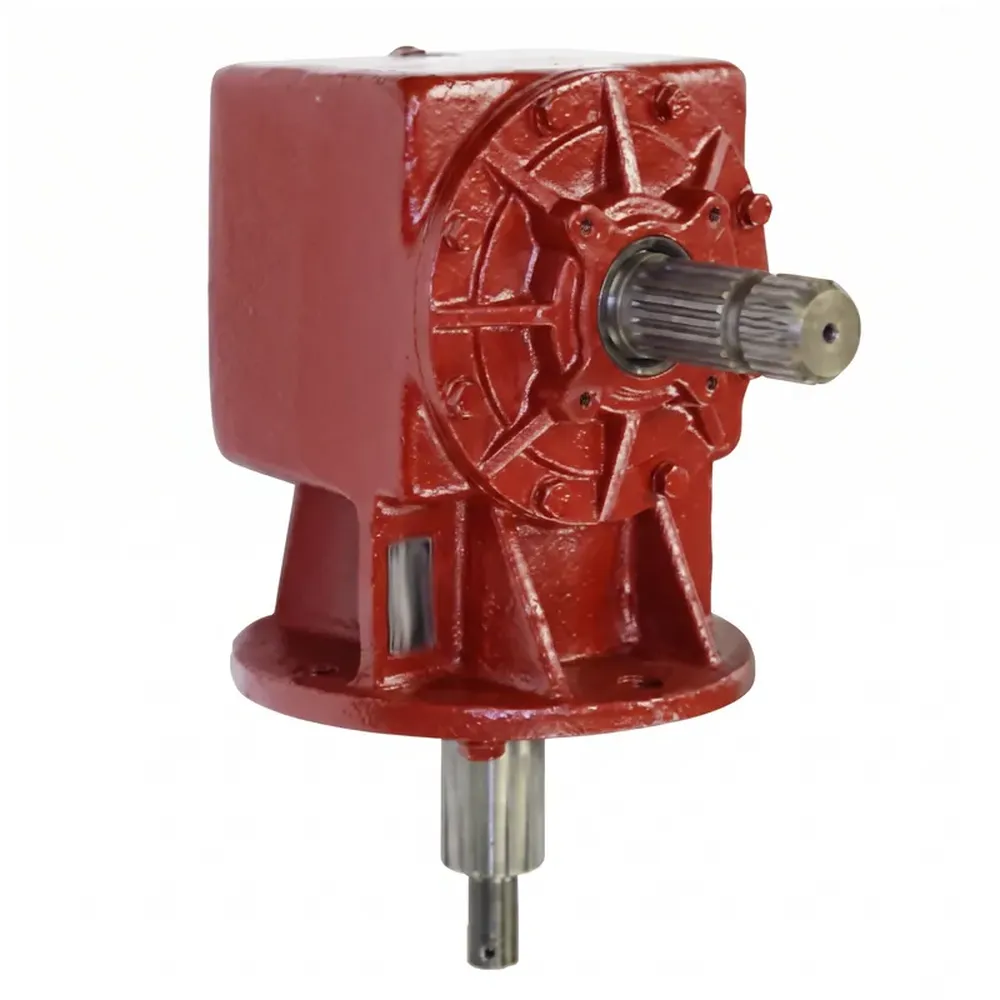

Caja de engranajes de repuesto para cortadora rotativa RC-71 Omni RC-71

La caja de engranajes de repuesto para cortadoras rotativas RC-71 de Omni es una unidad de transmisión de potencia agrícola de alta resistencia diseñada específicamente para maquinaria de corte rotativa. Diseñada como un reemplazo directo para la caja de engranajes Omni RC-71, se utiliza principalmente para accionar cuchillas rotativas para operaciones de corte eficientes, incluyendo el corte de pasto, la trituración de paja y la limpieza de maleza en diversos entornos agrícolas. Al conectarse al eje de toma de fuerza (TDF) del tractor, esta caja de engranajes para aplicaciones de corte rotativo acepta una entrada de TDF de alta velocidad (normalmente 540 o 1000 RPM) y la convierte en la energía mecánica de alto par y velocidad controlada necesaria para un corte agrícola fiable. Ya sea trabajando a través de densos tallos de maíz en terreno llano o en pastos húmedos en terreno inclinado, la RC-71 mantiene una entrega de potencia estable y constante a medida que cambian las cargas de corte.

Más allá del corte básico de césped, esta caja de engranajes para segadoras rotativas admite el ajuste de relación de velocidad múltiple (cinco relaciones seleccionables de 1,21:1 a 1:1,93), lo que permite a los operadores ajustar con precisión la velocidad y el par de salida a la densidad del cultivo, el terreno o el tipo de implemento. Funciona igualmente bien en segadoras de acabado, cortadoras rotativas y desbrozadoras rotativas, lo que la convierte en una de las soluciones de caja de engranajes agrícolas más versátiles disponibles para tractores de tamaño mediano. Diseñada para soportar las cargas de impacto, la vibración y la contaminación del campo inherentes al uso agrícola profesional, la RC-71 es la respuesta confiable y rentable para los operadores que necesitan un reemplazo inmediato y de alto rendimiento para la Omni RC-71 sin compromisos.

Especificaciones del producto

RC-71 Rotary Cutter Gearbox Dimensions

Key Features of the RC-71 Rotary Cutter Gearbox

1. Compatibilidad con la toma de fuerza del tractor
La RC-71 se conecta directamente al eje de toma de fuerza del tractor y admite velocidades de entrada estándar de 540 RPM y 1000 RPM. Los acoplamientos estriados de cambio rápido permiten a los operarios instalar o desmontar la unidad en minutos sin necesidad de herramientas especiales, lo que reduce el tiempo de inactividad durante las temporadas de siembra y cosecha, cuando cada hora de trabajo cuenta. Este diseño la convierte en la caja de engranajes de repuesto ideal para sistemas de corte rotativo que ya utilizan sistemas de transmisión de toma de fuerza estándar.

2. Multi-Configuration Blade Adaptability
The output shaft of this rotary slasher gearbox accepts a wide variety of knife configurations, including Y-type free-swinging blades for grass and straw, hammer blades for heavy brush, and straight cutting knives for precision finish work. Simply swapping blade sets transforms the implement from a rough-cut slasher into a finishing mower, giving a single gearbox platform true multi-functional utility across different crop types and seasonal tasks throughout the farming year.

3. Superior Terrain Adaptability
The floating gearbox mounting design allows the cutter deck to follow uneven ground contours automatically, preventing the blades from striking embedded rocks, drainage channels, or soil ridges. This self-leveling behavior is critical for orchard rows, roadside verges, and wetland drainage margins where sudden elevation changes are frequent. By absorbing terrain variation in the mounting system rather than the gearbox internals, blade life and gear life are both significantly extended compared with rigid-mount designs.

4. Field-Ready Maintenance Access
The external oil fill port and drain valve are positioned for access without removing the gearbox from the implement. Checking the rotary cutter gearbox oil level and performing scheduled oil changes takes only minutes, even mid-season in the field. This thoughtful engineering reduces the barrier to proper maintenance, which is the single most effective factor in extending gearbox service life and avoiding costly unplanned rotary cutter gearbox repair during peak operating periods.

5. Heavy-Duty Durability and Environmental Sealing
The housing is manufactured from high-strength ductile iron with a red oxide primer coating that resists rust from field moisture, muddy runoff, and plant acids. Triple-lip spring-loaded oil seals create a robust barrier against ingress of dust, grit, and crop debris that would otherwise contaminate the gear oil and accelerate internal wear. Tapered roller bearings distribute radial and axial loads evenly, maintaining precise shaft alignment even under the shock loads generated by striking buried stones or dense woody stalks during heavy brush cutting operations.

6. Integrated Overload Safety Protection
An integrated overload clutch or shear bolt mechanism cuts the drivetrain the moment a blade jams on a stone, thick root, or embedded debris. This instantaneous power interruption prevents catastrophic gear failure inside the gearbox housing, saving operators from expensive emergency rotary cutter gearbox rebuild work. Optional shock absorber mounts further dampen transmitted impact energy, protecting both the gearbox and the tractor PTO shaft from the cumulative fatigue stress generated during prolonged cutting sessions in rough, debris-littered fields.

Principio de funcionamiento

La caja de engranajes de la fresadora rotativa constituye el corazón mecánico de cualquier implemento de corte accionado por la toma de fuerza (TDF). En esencia, la unidad intercepta la energía rotacional que fluye desde el motor del tractor a través del eje de la toma de fuerza y ​​la transforma en una forma que el conjunto de corte puede utilizar eficazmente. El eje de entrada, estriado para adaptarse a la TDF del tractor, recibe potencia rotacional a 540 RPM o 1000 RPM, según el ajuste de la TDF del tractor y la velocidad de diseño del implemento.

Inside the housing, a set of precision-machined bevel gears redirects this rotation by 90 degrees from horizontal to vertical a geometry that is uniquely suited to right-angle drives in agricultural cutting equipment. The five available rotary cutter gearbox ratios (1.21:1 down to 1:1.93) allow the operator to select the balance of blade speed versus torque that best matches the cutting task at hand. A 1:1.93 ratio, for instance, provides the highest blade RPM for light grass finishing, while a 1.21:1 ratio trades speed for torque to power through dense brush or thick corn stalks without stalling.

The output shaft exits the housing vertically downward, driving the blade carrier or blade hub at the selected ratio. Tapered roller bearings support both shafts, handling the combination of radial loads from gear mesh forces and axial loads from blade weight and cutting reaction forces. These bearings maintain precise shaft positioning even after thousands of operating hours, preventing gear tooth misalignment that would otherwise cause rapid wear and noise.

The oil-bath lubrication system keeps gears and bearings continuously wetted in gear oil as the gearbox operates. The rotary cutter gearbox oil capacity is 35 oz. (1.04 L) is sized to maintain adequate film thickness at operating temperature across the full range of ambient conditions encountered in agricultural work. Triple-lip spring-loaded seals at each shaft exit point prevent this oil from escaping into the field while simultaneously blocking the ingress of crop dust, grit, moisture, and plant matter that is constantly present during mowing operations.

Todo el sistema está diseñado para mantener una entrega de potencia estable a medida que fluctúan las cargas de corte, una característica especialmente importante al pasar de hierba ligera a maleza densa o al pasar de terreno llano a una pendiente. El rango de par del RC-71, de 461 a 1093 Nm, permite absorber picos de carga repentinos sin detenerse, lo que lo hace adecuado como plataforma para cajas de engranajes de cortadoras rotativas de 60 hp, 75 hp e incluso 100 hp, según la selección de la relación de transmisión y la configuración del implemento.

RC-71 Rotary Mower Gearbox Applications

Componentes clave

1. Carcasa de la caja de cambios
The ductile iron housing encloses and protects every internal component while providing the structural mounting points for the complete implement. Ductile iron was chosen over grey cast iron for its superior impact toughness, an important consideration given the repeated shock loading from blade strikes on stones and embedded debris during field operation. The housing also serves as the oil reservoir, containing the gear bath lubricant that keeps bearings and gears cooled and protected throughout extended working sessions.

2. Engranajes cónicos
Precision-machined bevel gears form the primary power-transmission element, redirecting PTO shaft rotation through 90 degrees to drive the vertical output shaft. Forged from hardened alloy steel and machine-cut to tight tolerances, these gears deliver the five selectable caja de engranajes de cortadora rotativa ratios with minimal noise and heat generation. Optional spiral bevel and lapped spiral bevel configurations are available for applications where noise reduction or additional load capacity beyond the standard straight bevel gears is required.

3. Eje de entrada
Mecanizado en acero aleado carburizado, el eje de entrada recibe la potencia de rotación de la toma de fuerza del tractor y la transmite al conjunto de engranajes cónicos. La conexión estriada (estándar de seis estrías de 1-3/8" o 1-3/4") proporciona una transmisión de par precisa y sin holgura, mientras que la capa superficial carburizada resiste el desgaste por fricción que sufren los ejes de acero convencionales bajo las cargas torsionales oscilantes producidas durante el acoplamiento y la carga de corte. Se encuentran disponibles diversas configuraciones de extensión del eje para adaptarse a diferentes alturas de toma de fuerza y ​​ángulos de transmisión del tractor.

4. Output Shaft and Blade Hub
El eje de salida vertical sale de la carcasa hacia abajo para conectarse al porta-cuchillas o al conjunto del cubo de la cuchilla. Debe transmitir simultáneamente un alto par motor desde el conjunto de engranajes y soportar cargas de choque radiales repetidas por impactos de las cuchillas, una combinación que exige acero de aleación de alta calidad y un tratamiento térmico preciso para lograr la tenacidad del núcleo y la dureza superficial requeridas. Los cubos de las cuchillas, incluidas las variantes con protector de sello para entornos con alta presencia de residuos, se montan en el eje de salida y proporcionan los puntos de fijación para las cuchillas de corte o los porta-cuchillas.

5. Rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos estándar ISO soportan tanto el eje de entrada como el de salida, y gestionan la carga radial y axial combinada que caracteriza el funcionamiento de los sistemas de transmisión de corte rotativo. La geometría de los rodillos cónicos distribuye la carga sobre una superficie de contacto mayor que los rodamientos de bolas, lo que reduce la tensión de contacto y la generación de calor durante el funcionamiento sostenido con alto par. La calidad de los rodamientos determina directamente el nivel de ruido de la caja de engranajes, la temperatura del aceite y, en última instancia, la vida útil; por ello, CMN Transmission adquiere sus rodamientos exclusivamente de proveedores con certificación ISO y trazabilidad dimensional completa.

6. Retenes de aceite de triple labio
Three-lip spring-loaded rubber seals are fitted at each shaft exit point in the housing. The three-lip design provides redundant sealing against both outward oil migration and inward contamination entry, with each lip performing a distinct function: the outer lip excludes field contaminants, the center lip provides primary oil retention, and the inner lip acts as a final barrier. Worn seals are among the most common causes of premature gearbox failure, making periodic seal inspection an essential element of any proper rotary cutter gearbox rebuild or maintenance program.

7. Oil-Bath Lubrication System
El RC-71 utiliza un sistema de lubricación por baño de aceite en el que los engranajes y los cojinetes inferiores funcionan parcialmente sumergidos en aceite para engranajes, lo que garantiza una cobertura continua de la película lubricante a todas las velocidades y orientaciones de funcionamiento. La capacidad de aceite de 1,04 L (35 oz) está diseñada para mantener un espesor de película adecuado en todo el rango de temperaturas de funcionamiento sin exceder la capacidad de disipación térmica de la carcasa. Mantener el nivel correcto de aceite en la caja de engranajes de la cortadora rotativa y realizar los cambios de aceite según el programa recomendado por el fabricante es la acción de mantenimiento preventivo más eficaz para los propietarios de cajas de engranajes.

8. Cast Iron End Caps and Pressure Relief Plug
Las tapas de hierro fundido de precisión cierran las aberturas del alojamiento que permiten el acceso a los cojinetes durante el montaje, manteniendo las estrictas tolerancias dimensionales necesarias para una correcta precarga de los mismos. El tapón de alivio de presión, estándar en el RC-71, permite que el aire y los gases expandidos térmicamente escapen del alojamiento a medida que aumenta la temperatura del aceite durante el funcionamiento, evitando la acumulación de presión interna que fuerza el aceite de engranajes a través de los sellos del eje y provoca fugas de aceite en el campo. Opcionalmente, está disponible un indicador visual del nivel de aceite para los operadores que prefieren confirmar visualmente el nivel de aceite sin necesidad de retirar el tapón de llenado.

How to Disassemble the RC-71 Rotary Cutter Gearbox

Proper disassembly procedure protects precision components from handling damage and ensures accurate condition assessment before ordering rotary cutter gearbox parts. Always work on a clean, stable surface with the correct tools.

1. Drain the Gear Oil Completely
Coloque una bandeja de drenaje limpia debajo de la caja de engranajes y retire el tapón de drenaje. Deje que el aceite usado de la caja de engranajes de la cortadora rotativa se drene por completo antes de continuar; el aceite residual dificulta la inspección de los componentes y crea un riesgo de resbalones en el taller. Inspeccione el aceite drenado en busca de partículas metálicas, decoloración u olor inusual, ya que estos son indicadores tempranos de desgaste de engranajes o cojinetes que deben documentarse antes de comenzar el desmontaje. Deseche el aceite usado de acuerdo con las regulaciones ambientales locales.

2. Remove the Gearbox from the Implement
Desconecte el eje de transmisión de la toma de fuerza del eje de entrada soltando el collar de conexión rápida o retirando los elementos de fijación. Sostenga la caja de engranajes antes de desatornillar los elementos de fijación de la brida; la RC-71 pesa 37,7 kg (83 lb) y requiere dos personas o un dispositivo de elevación adecuado para su manipulación segura. Retire los cuatro pernos de montaje en forma de cruz para liberar la conexión de la brida de manera uniforme sin deformar la superficie de montaje y, a continuación, baje la caja de engranajes sobre una mesa de trabajo estable para continuar con el desmontaje.

3. Remove the End Caps and Access Covers
Afloje los tornillos de las tapas en el orden indicado, teniendo en cuenta el par de apriete para la reinstalación. Las tapas de hierro fundido de precisión pueden requerir un ligero golpe con un mazo de goma para romper el sellador; nunca utilice martillos de acero directamente sobre superficies de hierro fundido, ya que el impacto puede agrietar la tapa o deformar el orificio mecanizado. Etiquete cada tapa con su orientación original antes de retirarla; incluso las tapas de apariencia simétrica pueden tener elementos de posicionamiento o patrones de pernos asimétricos que requieren una correcta alineación durante el reensamblaje.

4. Extract the Input and Output Shafts with Bearings
Utilice un extractor de cojinetes o una prensa hidráulica adecuados para extraer los ejes de los alojamientos; nunca los extraiga con un punzón y un martillo, ya que esto daña las pistas de rodadura y las superficies de los alojamientos. Retire primero el eje de entrada para aliviar la carga de engranaje de los cojinetes del eje de salida antes de intentar extraer este último. Conserve cada eje con su conjunto de cojinetes correspondiente como un juego; mezclar cojinetes entre ejes durante el reensamblaje puede generar errores de precarga que reducen considerablemente la vida útil de los cojinetes desde la primera hora de funcionamiento.

5. Remove Seals and Inspect All Components
Utilice una herramienta de extracción de sellos o una herramienta de hoja plana para retirar los sellos de aceite de triple labio de sus alojamientos sin rayar las superficies mecanizadas de los mismos. Los sellos son componentes de un solo uso; todos los sellos retirados durante el desmontaje deben reemplazarse durante el reensamblaje, independientemente de su estado visual aparente. Inspeccione la superficie de cada diente del engranaje en busca de picaduras, descamación o desgaste escalonado; inspeccione las pistas de los cojinetes en busca de brinelling o rayaduras; y revise los alojamientos en busca de marcas de frotamiento o desgaste. Documente todos los hallazgos con fotografías antes de limpiar los componentes para su medición dimensional.

6. Clean, Measure, and Plan Reassembly or Replacement
Limpie a fondo todos los componentes metálicos con disolvente y séquelos completamente antes de tomar las medidas. Mida los diámetros de los ejes, los diámetros de los orificios de la carcasa y la holgura de los engranajes con respecto a las especificaciones de ingeniería originales para determinar qué componentes se pueden reutilizar y cuáles deben reemplazarse. Las piezas que queden fuera de tolerancia, incluso por un margen mínimo, deben reemplazarse con piezas originales de la caja de engranajes de la cortadora rotativa CMN Transmission para garantizar que la unidad reconstruida cumpla con los estándares originales de rendimiento y vida útil antes de volver a ponerla en funcionamiento en la agricultura.

Caja de engranajes de cortadora rotativa y eje de toma de fuerza agrícola

La relación entre la caja de engranajes de la cortadora rotativa y el eje de la toma de fuerza (TDF) del tractor es la relación mecánica central de la que depende todo el sistema de corte. La toma de fuerza (TDF) del tractor es un eje giratorio que sale de la parte trasera o central del tractor y proporciona un punto de salida de potencia mecánica que se puede conectar a diversos implementos. Cuando se activa la TDF mediante el control de la cabina del tractor, la potencia del motor fluye a través de la transmisión hacia el eje de la TDF a una velocidad estandarizada: 540 RPM para la TDF estándar o 1000 RPM para la TDF económica. Este eje giratorio se conecta luego al eje de transmisión del implemento, generalmente un eje telescópico con juntas universales en cada extremo, que compensa los cambios angulares y de longitud que se producen cuando el tractor y el implemento se mueven uno con respecto al otro sobre terreno irregular.

La caja de engranajes de la fresadora rotativa se ubica al final de la transmisión, conectándose directamente desde el acoplamiento de entrada del implemento al soporte de la cuchilla. Cumple dos funciones críticas simultáneamente: cambia el sentido de giro en 90 grados (desde el eje horizontal de la toma de fuerza hasta el eje vertical del husillo de la cuchilla) y ajusta la relación velocidad-par entre la entrada de la toma de fuerza y ​​la salida de la cuchilla mediante la relación de transmisión seleccionada. Esta doble función explica por qué la caja de engranajes es el componente sometido a mayor esfuerzo mecánico en todo el sistema de corte; debe soportar cada pico de par, cada impacto de la cuchilla y cada variación de carga que se produce durante el funcionamiento.

La caja de engranajes RC-71 se conecta a la toma de fuerza del tractor mediante un eje de entrada estriado que se acopla al eje de transmisión del implemento. La interfaz estriada proporciona una transmisión de par precisa sin deslizamiento bajo carga, a la vez que permite conectar y desconectar rápidamente el eje de transmisión para cambiar de implemento. Debajo de la caja de engranajes, el eje de salida acciona el cubo y el conjunto de cuchillas. Las cuchillas, generalmente de acero pesado y oscilantes en una desbrozadora rotativa, giran a alta velocidad bajo la plataforma de corte, convirtiendo el par de salida de la caja de engranajes en la energía cinética que corta la vegetación de forma limpia y eficiente.

Cuando una cuchilla golpea una piedra incrustada, una raíz gruesa u otra obstrucción firme, el repentino pico de torsión se transmite hacia atrás a través del cubo de la cuchilla, el eje de salida, los engranajes cónicos y el eje de entrada y la transmisión de la toma de fuerza. La carcasa de hierro dúctil, los rodamientos de rodillos cónicos y el sistema de protección del embrague de sobrecarga de la RC-71 están diseñados específicamente para absorber, distribuir y, si es necesario, interrumpir estas cargas de choque antes de que provoquen una falla interna catastrófica. Por eso, la calidad de los materiales de la caja de engranajes, las especificaciones de los rodamientos y la geometría de la carcasa son cruciales en condiciones de corte reales: una caja de engranajes que funciona correctamente en hierba ligera puede fallar rápidamente al usarse para desbrozar o triturar tocones.

La correcta longitud del eje de transmisión y el control del ángulo de la junta universal son cruciales para la durabilidad de la caja de engranajes. Un eje de transmisión de la toma de fuerza (TDF) demasiado corto llega al tope durante la articulación del implemento, generando cargas de compresión repentinas en el eje de entrada de la caja de engranajes y sus cojinetes. Un eje de transmisión demasiado largo puede colapsar y desacoplarse en las mismas condiciones. Los ángulos de operación de la junta universal superiores a 15 grados producen fluctuaciones de velocidad en la rotación del eje de transmisión, que se manifiestan como vibraciones transmitidas a la caja de engranajes, acelerando el desgaste de los cojinetes y los engranajes. Seguir con precisión las especificaciones de longitud y ángulo del eje de transmisión del fabricante del implemento es una de las maneras más rentables de prolongar la vida útil de la caja de engranajes RC-71.

How to Properly Maintain Your Rotary Cutter Gearbox

¿Por qué elegir las cajas de engranajes para cortadoras rotativas de CMN Transmission?

Korea CMN Transmission Co., Ltd. was established in 2000 and is headquartered in Sandan-o, Danwon-gu, Ansan-si, Gyeonggi-do, Korea. With over 100 factory employees and more than two decades of focused agricultural gearbox manufacturing experience, CMN Transmission has grown from a domestic Korean supplier into a trusted global partner for agricultural equipment OEMs, implement dealers, and farming operators across six continents.

La gama de productos de CMN Transmission abarca prácticamente todas las aplicaciones de cajas de engranajes agrícolas: cajas de engranajes para cortadoras rotativas, cultivadoras rotativas, mezcladoras de piensos, segadoras rotativas, esparcidoras de fertilizantes, segadoras de martillos, perforadoras de postes, empacadoras redondas, empacadoras cuadradas, segadoras de discos, sistemas de riego de pivote central, transmisiones hidráulicas, ensiladoras, pulverizadoras para huertos, rastrillos rotativos, cosechadoras combinadas, almacenes de grano y más, cubriendo casi 1000 especificaciones distintas en total. Esta amplia cobertura de productos significa que nuestros equipos de ingeniería aportan un profundo conocimiento de diversas aplicaciones a cada diseño de caja de engranajes, incluida la RC-71.

Como uno de los fabricantes de reductores para cortadoras rotativas con mayor experiencia en Asia, CMN Transmission cuenta con las certificaciones CE, ISO 9001 (Sistema de Gestión de Calidad), Gestión Ambiental y Seguridad y Salud Ocupacional. Estas credenciales no son meras etiquetas de marketing, sino que representan evidencia auditada y verificada por terceros de que los procesos de fabricación, los controles de calidad y la documentación de productos de CMN cumplen con los estándares reconocidos internacionalmente que exigen los fabricantes de equipos originales (OEM) y los socios de distribución más exigentes.

Las cajas de engranajes para cortadoras rotativas de CMN se exportan a Estados Unidos, Canadá, México, Brasil, Argentina, Francia, Alemania, Italia, España, Reino Unido, Rusia, China, India, Tailandia, Vietnam, Turquía, Australia, Nueva Zelanda y muchos otros mercados. En cada uno de estos mercados, CMN Transmission colabora directamente con distribuidores de maquinaria agrícola, fabricantes de equipos originales (OEM) y minoristas de suministros agrícolas para garantizar el acceso local tanto al soporte técnico como a las piezas de repuesto.

Whether you need a single replacement gearbox for rotary cutter use on a single farm implement or a container-load of units to stock a distribution warehouse, CMN Transmission offers the production capacity, export experience, and technical documentation to fulfill the order correctly and on schedule. Contact our international sales team today to discuss your requirements, request a dimensional datasheet, or obtain a competitive quotation for the RC-71 or any other agricultural gearbox in our product range.

Preguntas frecuentes

Q1: Is this RC-71 gearbox a direct replacement for the original Omni RC-71 without modification?
A: Sí. El CMN RC-71 está diseñado según las especificaciones dimensionales exactas del Omni RC-71. El diámetro de la brida (9,5 pulg. / 242,0 mm), el patrón de orificios para pernos (8,0 pulg. / 203,2 mm, cuatro orificios a 0,787 pulg.), el diámetro del piloto del cubo (2,5 pulg. / 63,5 mm) y la dimensión de CL a brida (7,2 pulg. / 183 mm) coinciden con la interfaz de la unidad original. No se requieren placas adaptadoras, perforaciones personalizadas ni modificaciones en el bastidor del implemento para una instalación de reemplazo estándar.

Q2: What gear oil should I use and what is the correct rotary cutter gearbox oil level?
A: CMN recomienda un aceite para engranajes de alta calidad que cumpla con la especificación GL-4 o GL-5 en grado de viscosidad SAE 80W-90 para la mayoría de las temperaturas de operación. Para operar en invierno en climas extremadamente fríos, se prefiere un aceite sintético para engranajes SAE 75W-90. La capacidad de aceite del RC-71 es de 35 oz (1.04 L). Llene hasta el nivel indicado por el orificio de llenado o el visor; no se acepta ni el sobrellenado ni el llenado insuficiente. Verifique el nivel de aceite de la caja de engranajes de la cortadora rotativa al inicio de cada temporada y cada 50 horas de operación durante períodos de uso intensivo.

Q3: What rotary cutter gearbox ratio should I choose for my application?
A: Ratio selection depends on your primary cutting task and blade design. For light grass finishing and turf management, a higher output ratio (1:1.93 or 1:1.46) maximizes blade tip speed for clean cutting. For dense brush, heavy straw mulching, or difficult terrain conditions where blade stalling is a risk, a lower output ratio (1:1.21 or 1:1) delivers higher torque at moderate blade speed. The 1:1 ratio provides a balanced combination suitable for general farm cutting across multiple crop types and conditions.

Q4: What tractor horsepower range is the RC-71 suitable for?
A: The RC-71 covers a broad horsepower range from approximately 40 hp up to 100 hp depending on ratio selection and the nature of the cutting application. As a 60 hp rotary cutter gearbox it delivers excellent performance in standard pasture and straw work; configured for 75 or 100 hp operation, it handles heavier brush and multi-blade cutting deck applications effectively. Always verify against the torque specification (461 to 1,093 Nm.) rather than relying on horsepower alone, as PTO torque output varies with tractor model and gear selection.

Q5: How often should I change the gear oil in my rotary cutter gearbox?
A: CMN recomienda cambiar el aceite de la caja de engranajes de la cortadora rotativa al menos una vez por temporada, generalmente al inicio de la temporada de corte después del almacenamiento invernal. Para los operadores que utilizan la caja de engranajes más de 200 horas por temporada en aplicaciones exigentes (desbroce de maleza densa, entornos de alta temperatura o condiciones de campo muy polvorientas), se recomienda un cambio de aceite adicional a mitad de temporada. El aceite de engranajes usado siempre debe inspeccionarse para detectar contaminación por partículas metálicas, decoloración u olor inusual antes de desecharlo, ya que estas observaciones pueden alertar sobre el desgaste interno antes de que provoque una falla en los componentes.

Q6: Can I use the RC-71 on both 540 RPM and 1000 RPM PTO tractors?
R: Sí. El RC-71 está diseñado para aceptar la entrada de la toma de fuerza (TDF) tanto a 540 RPM como a 1000 RPM. Sin embargo, la velocidad de la cuchilla y el par motor variarán significativamente entre ambas velocidades de entrada, por lo que la selección de la relación de transmisión debe tener en cuenta la velocidad de la TDF que utiliza su tractor. Un implemento diseñado para funcionar a 540 RPM con una entrada de 1000 RPM produce una velocidad de cuchilla proporcionalmente mayor y un par motor efectivo menor, lo cual puede ser adecuado para algunas aplicaciones, pero puede sobrecargar el conjunto de la cuchilla y la caja de engranajes en condiciones de corte densas.

Q7: What are the most common causes of rotary cutter gearbox failure and how do I prevent them?
A: Las tres causas más comunes de fallas son: (1) funcionar con aceite de engranajes insuficiente o contaminado, lo cual se previene con revisiones de aceite regulares y cambios programados; (2) sellos del eje defectuosos o desgastados que permiten la pérdida de aceite y la entrada de contaminantes, lo cual se previene con inspecciones periódicas de los sellos y su reemplazo inmediato cuando se observa fuga de aceite; y (3) operar por encima de la potencia nominal o a velocidades de toma de fuerza incorrectas para la aplicación, lo cual se previene siguiendo las recomendaciones del fabricante sobre el par de torsión y la selección de la relación de transmisión. Abordar estos tres factores elimina la gran mayoría de las necesidades de reparación prematura de la caja de engranajes de la cortadora rotativa.

Q8: Are replacement parts (seals, bearings, gears) available for the RC-71?
A: Yes. CMN Transmission maintains a full range of rotary cutter gearbox parts for the RC-71 including triple-lip seal sets, tapered roller bearing assemblies, bevel gear sets, input shafts, output shafts, end caps, and pressure relief plugs. Parts can be ordered directly from CMN or through our authorized distributor network. When ordering, provide the model number and serial number from the gearbox identification plate to ensure correct part selection, particularly for bearing inner race diameters and seal lip configurations which may vary between production batches.

Q9: How do I know if my rotary cutter gearbox needs rebuilding rather than replacement?
A: A rotary cutter gearbox rebuild is economically viable when the housing is undamaged and the primary wear is confined to seals, bearings, and potentially gear tooth surfaces. Replacement is typically more cost-effective when the housing shows impact cracking, bore wear beyond dimensional tolerance, or corrosion damage that would require machining to correct. As a general rule, if a rebuild requires more than 60% of the new unit cost in parts and labor, purchasing a new RC-71 replacement gearbox provides better value and a full warranty from the point of installation.

Q10: What are the shipping options and lead times for international orders?
A: CMN Transmission realiza envíos internacionales desde nuestra planta de fabricación en Ansan-si, Gyeonggi-do, Corea. El envío estándar de exportación suele tardar entre 7 y 15 días hábiles a la mayoría de los destinos en Norteamérica, Europa y Australia, con seguimiento disponible desde el punto de envío. Para envíos urgentes, ofrecemos transporte aéreo exprés. Todas las exportaciones incluyen la documentación comercial completa: factura, lista de empaque, certificado de origen y documentación de conformidad CE/ISO, lo que garantiza un despacho de aduanas sin contratiempos en los principales mercados de importación de maquinaria agrícola. Póngase en contacto con nuestro equipo de exportación para obtener información específica sobre plazos de entrega y costos de flete para su destino.
