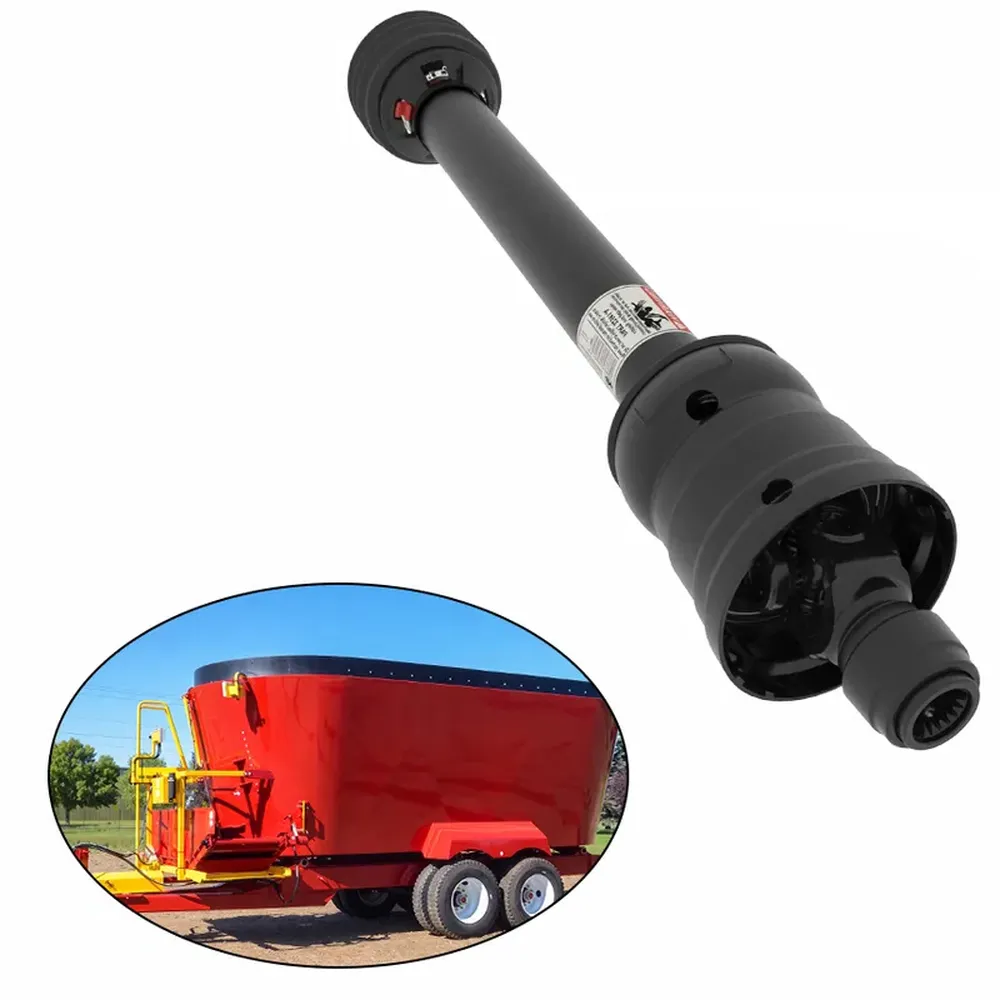

عمود نقل الحركة لخلاطات التغذية العمودية من نوع Supreme 1500TR، 1700TR، 1900TR

عمود نقل الحركة (PTO) موثوق به لطرازات خلاطات التغذية العمودية من نوع Supreme

عمود نقل الحركة لخلاط التغذية العمودي من طراز Supreme: 1500TR، 1700TR، 1900TR

عمود نقل الحركة CMN الخاص بخلاطات الأعلاف العمودية من Supreme هو عمود نقل حركة مصمم خصيصًا للجرارات، ويتوافق مباشرةً مع وحدات خلط الأعلاف المركبة الكاملة (TMR) من طراز Supreme 1500TR و1700TR و1900TR. يعمل هذا العمود المتين بسرعة 1000 دورة في الدقيقة، وهي السرعة القياسية في هذا المجال، وينقل كامل طاقة المحرك من الجرار إلى علبة التروس الكوكبية ثنائية المراحل في الخلاط دون فقدان للطاقة أو اهتزازات مفرطة. يتميز عمود نقل الحركة بوصلات مصنوعة من سبائك الكروم والموليبدينوم المطروقة، وأنبوب خارجي تلسكوبي غير ملحوم من الفولاذ 45#، ومجموعة محامل دقيقة من نوع إبرة-بكرة بأبعاد 92 × 106 مم، مما يضمن عمرًا تشغيليًا طويلًا في ظل الأحمال الدورية المعتادة في تحضير الأعلاف المركبة الكاملة ذات السعة الكبيرة.

يُعدّ عمود نقل الحركة (PTO) الخاص بخلاط الأعلاف العمودي هذا الحل الأمثل لمزارع الألبان التي تخلط علف السيلاج عالي الرطوبة مع الحبوب، ومزارع تسمين الأبقار التجارية التي تعالج التبن الخشن وحبوب التقطير، وعمليات التغذية التعاقدية التي تُشغّل دورات خلط متعددة يوميًا. توفر آلية عمود نقل الحركة المزودة بقابض انزلاقي حماية تلقائية من الحمل الزائد عند دخول أجسام غريبة إلى حوض المثقب، مما يمنع حدوث أعطال كارثية في نظام نقل الحركة ويقلل من وقت التوقف. يتوفر هذا العمود بأطوال مخصصة لتناسب المسافات المختلفة بين وصلة الجر وعلبة التروس، ويُشحن مُجمّعًا ومُشحّمًا مسبقًا من المصنع، وجاهزًا للتركيب فور وصوله. إنه بديل مُثبت وفعّال من حيث التكلفة لعمود نقل الحركة من شركة Weasler ووحدات الشركات المصنعة الأصلية المكافئة.

المعدات الأصلية هي عمود نقل الحركة Weasler 55N CV. ولكن يمكننا تصنيع بدائل عالية الجودة لأعمدة نقل الحركة Weasler 55N CV.

العمود الرئيسي: Weasler CAT 6 ذو السرعة الثابتة (ذراع متساوي)

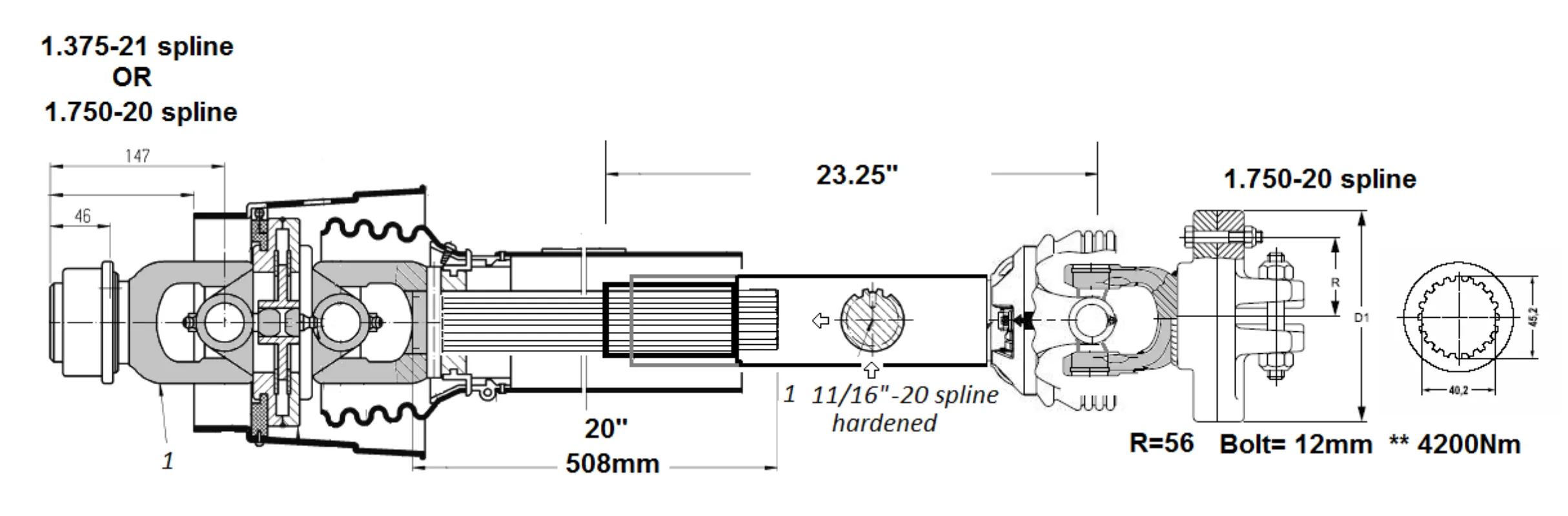

المواصفات الفنية

ميزات عمود إدارة الطاقة لخلاط الأعلاف سوبريم

1. نير من سبيكة الكروم والموليبدينوم المطروقة بالدق
يُصنع كل من نير عمود نقل الحركة (PTO) في طرف الجرار وطرف الآلة من فولاذ سبيكة الكروم والموليبدينوم، ثم يُعالج حراريًا ليصل إلى صلابة تتراوح بين 28 و32 على مقياس روكويل C. تُزيل عملية التشكيل المسامية وعدم انتظام البنية التي تُضعف النير المصبوب، مما ينتج عنه نير عمود نقل الحركة (PTO) يتحمل الصدمات المفاجئة الشائعة عند استخدام مثقاب رأسي ثقيل من نوع Supreme في عملية حصاد السيلاج المضغوط. تُضبط الأبعاد بدقة تصل إلى 0.02 مم لضمان تعشيق دقيق للوصلات وتشغيل خالٍ من الارتداد طوال عمر العمود.

2. حماية من الحمل الزائد لقابض الانزلاق ذي السقاطة
يفصل عمود نقل الحركة (PTO) المزود بقابض انزلاقي مسنن، والمثبت في المصنع، تلقائيًا عند تجاوز عزم الدوران الحدّ المُحدد مسبقًا، مما يحمي علبة تروس نقل الحركة في الجرار، ونظام الدفع الكوكبي في خلاطة سوبريم، وأنابيب عمود نقل الحركة من الأحمال الزائدة المفاجئة الناتجة عن الصخور أو الأسلاك أو كتل العلف المتجمدة. يمكن تعديل عزم الدوران ميدانيًا بإضافة أو إزالة أقراص الاحتكاك دون الحاجة إلى أدوات خاصة. تتوفر مجموعة تحويل عمود نقل الحركة المزودة بمسمار قص اختياريًا للعمليات التي تُفضل الدفع المباشر مع حماية ميكانيكية بمسمار القص.

3. وصلات عالمية دقيقة ذات إبرة وبكرة
يستخدم كل مفصل عالمي لعمود نقل الحركة محامل إبرية كاملة مثبتة في أكواب محامل من الفولاذ المقوى. يتوافق شكل المحور العرضي 92 × 106 مم مع مواصفات الشركة المصنعة الأصلية لأنظمة القيادة Supreme 1500TR/1700TR/1900TR. يتم إحكام غلق المفصل العالمي لعمود نقل الحركة بختم نتريل مزدوج الشفة للحفاظ على الشحم ومنع دخول الملوثات الميدانية، مما يطيل فترات إعادة التشحيم بما يصل إلى 40% مقارنةً بالتصاميم التقليدية غير المحكمة الغلق، ويقلل بشكل كبير من خطر التلف المبكر للمحامل في بيئات مزارع التسمين الكاشطة.

4. واقي أمان كامل الطول متوافق مع معايير CE
صُنع واقي عمود نقل الحركة (PTO) وغطاؤه الخارجي من مادة البولي بروبيلين المقاومة للصدمات والمثبتة ضد الأشعة فوق البنفسجية، ويمتدان على كامل طول العمود الفعال. تحافظ سلاسل التثبيت الموجودة على طرفي الواقي على ثباته أثناء التشغيل، مما يمنع مخاطر التشابك. يتوافق تصميم الواقي مع توجيهات CE للآلات 2006/42/EC وإرشادات السلامة الخاصة بمعدات الزراعة الصادرة عن إدارة السلامة والصحة المهنية (OSHA)، وهو شرط إلزامي لأنظمة عمود نقل الحركة (PTO) في الجرارات في الأسواق الأوروبية والأمريكية الشمالية والأسترالية.

5. أنبوب فولاذي تلسكوبي ذو مقياس سميك
تستخدم مجموعة أنبوب عمود نقل الحركة (PTO) أنبوبًا خارجيًا وداخليًا من الفولاذ الكربوني 45# غير الملحوم، مما يمنح أنبوب عمود نقل الحركة صلابة التوائية عالية مع حركة محورية كافية لاستيعاب حركة وصلة الجر أثناء المنعطفات الحادة. تم طلاء سطح التلامس المنزلق المسنن بالفوسفات وتعبئته مسبقًا بشحم EP2 عالي التحمل لتقليل التآكل على أسطح التلامس لأبعاد عمود نقل الحركة. يضمن تداخل الأنبوب عند الحد الأدنى من التمدد التشغيل الآمن عبر النطاق الكامل للأطوال المطلوبة لسلسلة Supreme TR.

كيف يعمل عمود نقل الحركة في خلاط العلف؟

1. تشغيل مأخذ الطاقة
تستمد الطاقة من عمود نقل الحركة (PTO) للجرار، والذي يدور بسرعة 1000 دورة في الدقيقة عندما تكون سرعة المحرك ثابتة عند إعداد منظم السرعة المُصنّف (عادةً ما بين 1900 و2100 دورة في الدقيقة). يقوم المشغل بتشغيل عمود نقل الحركة للجرار يتم توصيل عمود نقل الحركة (PTO) عبر ذراع PTO المثبت على كابينة الجرار بعد التأكد من خلو حوض الخلاط من أي عائق. ينزلق نير عمود PTO ذو 20 سنًا وقياس 1-3/4 بوصة على عمود الجرار، ويُثبّت بواسطة طوق التحرير السريع، ويبدأ فورًا بنقل قوة الدوران عبر نظام نقل الحركة. يجب إتمام هذا التوصيل قبل اقتراب الجرار من خلاط Supreme لتجنب انقلابه أو تلف مكونات عمود نقل الحركة نتيجة الصدمات.

2. نقل عزم الدوران عبر الأنبوب التلسكوبي
ينتقل عزم الدوران من وصلة الجرار عبر المفصل العالمي الأول لعمود نقل الحركة إلى الأنبوب الخارجي لعمود نقل الحركة. ومع حركة الجرار أو تغير زاوية الوصلة، ينزلق كل من الأنبوب الداخلي والخارجي لعمود نقل الحركة محوريًا مع استمرار نقل عزم الدوران عبر وصلة التعشيق أو وصلة المقطع العرضي. يضمن هذا التداخل عدم حدوث أي احتكاك عند تحرك الجرار فوق أرضيات الحظائر أو أسطح حظائر التسمين غير المستوية. صُممت أحجام أعمدة نقل الحركة لسلسلة 1500TR/1700TR/1900TR للحفاظ على تداخل لا يقل عن 150 مم بين الأنابيب عند التمدد الكامل، مما يمنع الانفصال تحت أي زاوية تشغيل.

3. استجابة قابض الانزلاق للحمل الزائد
عند انتقال عزم الدوران عبر عمود نقل الحركة PTO، يمر عبر مجموعة قابض الانزلاق المسنن الموجودة في طرف الجهاز. في التشغيل العادي، تُحكم أقراص الاحتكاك قبضتها ويدور القابض كوحدة واحدة. في حال حدوث صدمة مفاجئة عند ملامسة مثقاب Supreme لقلب بالة قش كثيفة أو سقوط شظية معدنية في الحوض، يتجاوز عزم الدوران عتبة انزلاق القابض (المضبوطة مسبقًا في المصنع عند حوالي 2800-3000 نيوتن متر). تنزلق أقراص القابض مؤقتًا، ممتصةً ذروة الطاقة ومانعةً انتقالها إلى علبة تروس عمود نقل الحركة PTO للجرار أو إلى محرك الكواكب للخلاط. هذه الآلية أكثر فعالية بكثير من عمود نقل الحركة PTO ذي دبوس القص في حالات التحميل الزائد المتكرر، حيث تعود إلى وضعها الطبيعي تلقائيًا دون الحاجة إلى استبدال أي جزء.

4. تعويض زاوية المفصل العالمي
في كل من طرف الجرار وطرف الآلة، تسمح وصلات عمود نقل الحركة الدقيقة المزودة بمحامل متقاطعة بتشغيل نظام نقل الحركة بزوايا تصل إلى 25 درجة دون إحداث أي تباين ضار في السرعة الدورية. يحوّل المفصل العالمي لعمود نقل الحركة ذو البكرات الإبرية الزاوية بين محور عمود نقل الحركة في الجرار ومحور عمود إدخال الخلاط إلى دوران سلس بسرعة شبه ثابتة عند مدخل علبة التروس. يُعدّ التزامن الصحيح بين المفصلين العالميين (محاذاة مستويي النير في نفس المستوى) أمرًا بالغ الأهمية، ولذلك تقوم شركة CMN Transmission بتجميع كل عمود نقل حركة لخلاط الأعلاف بنير متزامن بشكل صحيح مباشرةً من المصنع لتجنب هذا الخطأ الشائع في التركيبات اللاحقة.

5. توصيل المحرك إلى علبة التروس الكوكبية العليا
أخيرًا، تنتقل الطاقة الدورانية من وصلة عمود نقل الحركة (PTO) في نهاية الجهاز إلى علبة التروس الكوكبية ثنائية المراحل شديدة التحمل في خلاط Supreme عبر شفة إدخال علبة التروس. يعمل النظام الكوكبي على خفض سرعة الدوران الداخلة من 1000 دورة في الدقيقة إلى سرعة دوران المثقب البطيئة وعالية العزم اللازمة لطي وتقطيع وخلط العلف المختلط بالكامل. يعمل عمود نقل الحركة (PTO) وعلبة تروس خلاط العلف كنظام متكامل؛ وأي نقص في مواصفات أي من المكونين يؤدي إلى تآكل مبكر. توفر شركة CMN Transmission عمود نقل الحركة (PTO) لخلاطات Supreme TMR وعلبة تروس خلاط العلف المقابلة كزوج متطابق لتجنب أي شكوك حول التوافق وتبسيط عملية الشراء.

تطبيقات عمود نقل الحركة لخلاط علف TMR

1. مزارع الألبان
تعتمد مزارع الألبان التجارية الكبيرة التي تستخدم خلاطات Supreme 1700TR أو 1900TR على عمود نقل الحركة (PTO) موثوق به لخلط علف TMR، وذلك لتوفير دفعات متعددة من العلف المتوازن يوميًا. يُنتج سيلاج الذرة عالي الرطوبة، وحبوب الشعير الرطبة، وأكوام البرسيم عزم دوران بدء تشغيل عالٍ يتطلب تصنيف CAT6 وحماية قابض الانزلاق لهذا العمود شديد التحمل. مع قطعان تتراوح أعدادها بين 500 و2000 بقرة، والتي تتطلب اتساقًا غذائيًا دقيقًا، فإن أي عطل في نظام نقل الحركة يُعد مكلفًا اقتصاديًا، مما يجعل جودة وموثوقية عمود نقل الحركة هذا (1000) أمرًا بالغ الأهمية لتحقيق أهداف إنتاج الحليب اليومية.

2. عمليات تربية الأبقار
تستخدم مزارع تسمين الأبقار التجارية ومزارع تربية العجول آلات خلط العلف Supreme 1500TR و1700TR لخلط علائق التسمين عالية الطاقة التي تحتوي على مواد كثيفة مثل الذرة الكاملة ومخلفات تقطير الحبوب وقش القمح المفروم خشنًا. يتحمل أنبوب عمود نقل الحركة المتين القابل للتمديد والوصلات المصنعة بالتشكيل الحراري متطلبات عزم الدوران القصوى التي تتطلبها علائق الأبقار الكثيفة، بينما يحمي قابض الانزلاق من دخول الأجسام المعدنية التي قد تخترق مواد التبن. ونظرًا لأن الجرارات تعمل عادةً بقوة تتراوح بين 130 و200 حصان، فقد صُمم عمود نقل الحركة هذا لاستخراج كل قوة حصانية متاحة من مصدر الطاقة بأمان وموثوقية موسمًا بعد موسم.

3. مؤسسة الأغنام والماعز
تتطلب مزارع إنتاج الأغنام والماعز المكثفة التي تستخدم جهاز Supreme 1500TR لتغذية النعاج في قطعان الحملان أو الماعز الحلوب بعلائق مختلطة، عمود نقل الحركة (PTO) لخلاط الأعلاف العمودي يعمل بسلاسة وبسرعة ثابتة لتحقيق تجانس العليقة. إذ يمكن أن يؤدي عدم تجانس فرز حجم الجزيئات في علائق المجترات الصغيرة إلى حماض تحت السريري، مما يجعل ثبات سرعة عمود نقل الحركة (PTO) أمرًا بالغ الأهمية. وتضمن المكونات المعتمدة الجودة والتوقيت الدقيق للمفصل العالمي لهذا العمود توصيلًا سلسًا للطاقة وخاليًا من الاهتزازات طوال دورة الخلط الكاملة.

4. عمليات الخيول والفروسية
تُقدّر مراكز تغذية الخيول وإسطبلات السباق الكبيرة التي تستخدم خلاط Supreme العمودي لخلط علائق التبن والحبوب المُخصصة لخيول السباق، التشغيل الهادئ والمنخفض الاهتزاز الذي توفره وصلات عمود نقل الحركة الدقيقة ذات البكرات الإبرية. فالخيول حساسة للإجهاد البيئي، ويُساهم التشغيل السلس والمتسق للخلاط في توفير بيئة هادئة في الإسطبل. كما أن عمود نقل الحركة الزراعي مناسب لعمليات خلط الفرش حيث يُولّد القش والغبار جزيئات كاشطة تُشكّل تحديًا لتصاميم المحامل غير المُغلقة ذات الجودة الأقل.

5. عمليات تربية الخنازير
تستخدم وحدات تسمين الخنازير ووحدات تربية الخنازير الحوامل على نطاق واسع بشكل متزايد خلاطات العلف المركبة العمودية لتحضير علائق رطبة وجافة من منتجات ثانوية مثل مخلفات المخابز، ومصل اللبن السائل، وحبوب الحبوب الجافة. قد ترتفع هذه العلائق الغنية بالسوائل بشكل مفاجئ داخل الحوض، مما يُحدث ارتفاعات مفاجئة في عزم الدوران على عمود إدارة الطاقة (PTO) لخلاط العلف. يمتص قابض الانزلاق المسنن في عمود إدارة الطاقة (PTO) من CMN Transmission المزود بقابض انزلاق هذه الارتفاعات بشكل موثوق عبر مئات الدورات أسبوعيًا، مما يحمي علبة تروس خلاط العلف عالية القيمة ويتجنب التوقف المكلف الذي قد ينتج عن انكسار دبوس القص في عمود إدارة الطاقة (PTO) خلال فترات ذروة التغذية.

خطوات التثبيت

1. فحص ما قبل التركيب
قبل تركيب عمود نقل الحركة الجديد لخلاط الأعلاف "سوبريم"، افحص عمود نقل الحركة القصير للجرار وعمود إدخال علبة التروس لخلاط "سوبريم" للتأكد من خلوهما من التآكل والصدأ وحالة أسنان التروس. نظّف كلا العمودين بفرشاة سلكية، وضع طبقة رقيقة من مادة مانعة للتآكل على منطقة تلامس أسنان التروس. تأكد من أن أبعاد عمود نقل الحركة (الطول في وضع الانضغاط والامتداد) تتطابق مع المسافة بين عمود نقل الحركة القصير للجرار وشفة إدخال الخلاط مع وضع وصلة الجر في وضع التشغيل العادي (عادةً ما تكون المسافة بين اللوحة الخلفية للجرار وأول وجه للوصلة في وضع التوصيل 25-30 سم).

2. التحقق من الطول
افصل الخلاط تمامًا عن الجرار، ثم قِس المسافة من وجه عمود نقل الحركة (PTO) للجرار إلى وجه عمود إدخال علبة التروس (Supreme) مع ضبط كلا المكونين على ارتفاع التشغيل. يجب أن يسمح طول عمود نقل الحركة (PTO) المُجمَّع بشكل صحيح بتداخل لا يقل عن ثلث طول أنبوبي عمود نقل الحركة الداخلي والخارجي عند التمدد الكامل، ودون أي احتكاك عند الانضغاط الكامل. إذا كان العمود طويلًا جدًا في وضع الانضغاط، فاتصل بشركة CMN Transmission للحصول على خدمة قص أنبوب عمود نقل الحركة (PTO) حسب الطول المطلوب. لا تقم أبدًا بتقصير العمود دون إعادة فحص هوامش الأمان لتداخل الأنابيب.

3. تركيب نير نهاية الجرار
قم بمحاذاة وصلة عمود نقل الحركة (PTO) للجرار، ذات 20 سنًا وقياس 1-3/4 بوصة، مع عمود نقل الحركة (PTO) للجرار. ادفع الوصلة بقوة على الأسنان حتى تسمع صوت طقطقة من طوق القفل الزنبركي في الأخدود الموجود على عمود نقل الحركة. اسحب الوصلة للخلف بقوة للتأكد من تثبيت طوق القفل بإحكام. يُعد عدم تثبيت الوصلة بشكل كامل السبب الأكثر شيوعًا لانفصال عمود نقل الحركة (PTO) في الحقل. لا تعتمد أبدًا على أخدود قفل مهترئ أو متآكل - استبدل عمود نقل الحركة (PTO) للجرار إذا كان عمق الأخدود أقل من المواصفات قبل توصيل عمود نقل الحركة (PTO) الزراعي.

4. تركيب نير نهاية الأداة
قم بتوصيل وصلة عمود نقل الحركة (PTO) الخاصة بالأداة بعمود إدخال علبة تروس خلاط Supreme باستخدام نفس إجراء القفل والنقر. توجد مجموعة قابض الانزلاق عند هذا الطرف من عمود نقل الحركة (PTO). تأكد من تثبيت أقراص احتكاك القابض بشكل صحيح وأن عزم ربط مسمار تثبيت الزنبرك ضمن النطاق الموصى به (راجع ورقة مواصفات عزم نقل الحركة CMN المرفقة مع المنتج). يؤدي عدم ضبط عزم ربط زنبرك القابض بشكل صحيح إلى انزلاق مزعج تحت الحمل العادي أو إلى حماية غير كافية أثناء حالات التحميل الزائد الحقيقية.

5. تركيب واقي وغطاء عمود نقل الحركة
قم بتمرير غطاء عمود نقل الحركة (الواقي البلاستيكي الخارجي) فوق العمود المُجمّع، وثبّت سلاسل التثبيت: سلسلة واحدة في نقطة ثابتة على الجرار (وليس على عمود نقل الحركة نفسه)، وسلسلة أخرى في نقطة ثابتة على هيكل الخلاط. يجب أن يكون واقي عمود نقل الحركة حرًا في الثبات أثناء دوران العمود الداخلي. تأكد من عدم ملامسة الواقي للأرض أو حوض الخلاط أو وصلة الجرار أثناء الانعطافات الحادة. استبدل أي أجزاء متشققة أو مفقودة من الواقي فورًا، لأن غطاء عمود نقل الحركة التالف لا يتوافق مع متطلبات السلامة الأوروبية (CE) أو متطلبات إدارة السلامة والصحة المهنية (OSHA).

6. فحص التشحيم الأولي
تقوم شركة CMN Transmission بشحن جميع أعمدة نقل الحركة الزراعية مشحمة مسبقًا بشحم EP2 الليثيوم المركب. قبل الاستخدام الأول، ضع من ثلاث إلى خمس ضغطات من شحم EP2 على كل من فتحات التشحيم الثلاث (في كل من وصلات عمود نقل الحركة المتقاطعة والمحملية، والأنبوب المنزلق) لتفريغ أي هواء دخل أثناء الشحن. امسح الشحم الزائد من سطح العمود لمنعه من جذب الأوساخ والقش التي قد تتسبب في تآكل أسطح أنابيب عمود نقل الحركة. تأكد من خلو أسطح احتكاك قابض الانزلاق من أي تلوث بالشحم، حيث أن القابض المشحم لن ينزلق عند عزم الدوران الصحيح.

7. التشغيل الأولي والفحص التشغيلي
بعد إبعاد جميع الأفراد عن منطقة نقل الحركة، شغّل الجرار وشغّل عمود إدارة الطاقة (PTO) بسرعة منخفضة للمحرك (حوالي 800 دورة في الدقيقة) مع إبقاء حوض الخلط فارغًا. استمع جيدًا لأي اهتزاز أو طرق أو صوت طحن قد يشير إلى عدم محاذاة المفصل العالمي لعمود إدارة الطاقة، أو ارتخاء وصلة النير، أو عدم شد سلسلة الحماية بشكل صحيح. ارفع سرعة عمود إدارة الطاقة تدريجيًا إلى 1000 دورة في الدقيقة، واترك الخلاط يعمل لمدة دقيقتين. أوقف الجرار، وأطفئه، وأزل المفتاح، وأعد فحص جميع أطواق قفل النير، ونقاط تثبيت سلسلة الحماية، ووصلات التشحيم للتأكد من إحكامها قبل تحميل الخلاط بعلف الحبوب. دوّن تاريخ التركيب والرقم التسلسلي للعمود لسجلات الضمان.

نصيحة لصيانة عمود نقل الحركة في الجرار

1. تشحيم المفصل العالمي (كل 8 ساعات)
تتطلب مجموعات وصلة عمود نقل الحركة (PTO) المتقاطعة مع المحامل استخدام شحم الليثيوم المركب EP2، والذي يُضاف عبر فتحة التشحيم كل 8 ساعات تشغيل أو يوميًا خلال عمليات التغذية المكثفة متعددة الدفعات. يُضاف الشحم حتى يظهر شحم جديد على حواف مانع التسرب في جميع أسطح أكواب المحامل الأربعة. ويؤكد تنظيف الشحم إزالة الشحم القديم والشوائب. يُعد تشغيل وصلة عمود نقل الحركة (PTO) العالمية بدون تشحيم كافٍ السبب الرئيسي لتلف محامل الإبر قبل الأوان، مما يزيد بشكل كبير من تكاليف استبدال قطع غيار عمود نقل الحركة (PTO) وفترات التوقف غير المخطط لها.

2. تزييت الأنابيب المنزلقة (كل 50 ساعة)
يجب تشحيم أنابيب عمود نقل الحركة (PTO) الداخلية والخارجية المتداخلة كل 50 ساعة تشغيل. افصل نصفي أنبوب عمود نقل الحركة بسحبهما، ونظف الأسطح المسننة أو المضلعة بقطعة قماش جافة لإزالة أي شوائب، ثم ضع طبقة سميكة من شحم EP2 قبل إعادة التركيب. تجنب استخدام مواد التشحيم الرذاذية لهذا التطبيق لأنها تفتقر إلى اللزوجة وقدرة تحمل الأحمال اللازمة لأسطح الانزلاق في عمود نقل الحركة من نوع CAT6 الذي يعمل بعزم دوران أقصى أقل من 3000 نيوتن متر.

3. فحص قابض الانزلاق (موسمي / 200 ساعة)
افحص آلية عمود نقل الحركة (PTO) المزودة بقابض انزلاقي مسنن في بداية كل موسم تغذية أو كل 200 ساعة تشغيل. فك القابض، ونظف أسطح قرص الاحتكاك بالكحول الإيزوبروبيلي، وتحقق من سمك القرص (استبدله إذا كان أقل من 2.5 مم)، وأعد ربط مسمار تثبيت زنبرك القابض وفقًا لعزم الدوران المحدد. يؤدي القابض البالي الذي ينزلق دون عتبة عزم الدوران الصحيحة إلى خسائر انزلاق مستمرة على عمود نقل الحركة، كما أنه لا يحمي نظام نقل الحركة من الأحمال الزائدة الحقيقية. في حال تركيب عمود نقل حركة مزود بمسمار قص، احمل مسامير احتياطية واستبدلها فورًا بعد أي حالة تحميل زائد.

4. فحص الحراسة والغطاء (شهريًا)
افحص واقي عمود نقل الحركة وغطاء عمود نقل الحركة شهريًا للتأكد من خلوهما من الشقوق، والأجزاء المفقودة، وسلاسل التثبيت البالية، وأسطح التحميل المتآكلة على حلقات دعم الواقي. قد يتسبب الواقي المتشقق الذي يعلق بالعمود الدوار في توليد قوى ثانوية هائلة. مع ذلك، فإن واقيات البولي بروبيلين المقاومة للأشعة فوق البنفسجية ستتلف حتى بعد 3-5 سنوات من التخزين الخارجي تحت أشعة الشمس المباشرة القوية - لذا يُنصح باستبدالها استباقيًا قبل ظهور أي تشققات مرئية. تتوفر قطع غيار الواقي لأحجام عمود نقل الحركة القياسية المستخدمة في طرازات خلاطات Supreme في كتالوج قطع غيار عمود نقل الحركة من CMN Transmission.

5. فحص النير والعمود المسنن (سنويًا)
مرة واحدة في الموسم، قم بإزالة عمود نقل الحركة PTO بالكامل وافحص أسنان وصلة عمود PTO من جهة الجرار ومن جهة الآلة بحثًا عن التآكل والصدأ والتشوه. الحد الأقصى المسموح به للارتداد في وصلة عمود PTO بسرعة 1000 دورة في الدقيقة هو حوالي 3 درجات؛ يشير الارتداد الزائد إلى تآكل الأسنان الذي يتطلب معالجة قبل موسم التشغيل التالي. ضع مادة مانعة للتآكل مثل Molykote على أسنان الوصلة أثناء إعادة التجميع. يُعد الفحص السنوي أيضًا الوقت المناسب لفحص أي وصلات محول عمود PTO بحثًا عن التآكل أو الصدأ.

الأعطال الشائعة واستكشاف الأخطاء وإصلاحها

1. اهتزاز مفرط أثناء التشغيل
يحدث الاهتزاز في أعمدة نقل الحركة (PTO) غالبًا بسبب زاوية تشغيل تتجاوز الحد الأقصى الموصى به للمفصل العالمي لعمود نقل الحركة (عادةً ما تكون أكبر من 25 درجة في أعمدة CAT6). تحقق من ارتفاع وصلة الجر بالنسبة لقضيب سحب الخلاط للتأكد من أن عمود نقل الحركة يعمل في وضع أفقي قدر الإمكان. تحقق أيضًا من وجود تآكل أو جفاف في محامل الإبر الدوارة في مجموعات المفصل العالمي لعمود نقل الحركة، حيث أن المحامل المتآكلة تُسبب اهتزازًا مميزًا بتردد يساوي ضعف تردد دوران العمود. أعد تشحيم المفاصل العالمية وأعد التقييم. إذا استمر الاهتزاز، استبدل مجموعات المحامل والوصلات المتقاطعة من كتالوج قطع غيار عمود نقل الحركة من CMN Transmission. قد يؤدي انحناء أو التواء أنابيب عمود نقل الحركة نتيجةً لحمل زائد سابق إلى اختلال التوازن الدوراني؛ استبدل مجموعة العمود إذا وُجد أي تشوه مرئي.

2. انزلاق القابض الانزلاقي باستمرار تحت الحمل العادي
إذا انزلق عمود نقل الحركة (PTO) الخاص بقابض الانزلاق بشكل متكرر أثناء دورات الخلط العادية، وليس فقط تحت الحمل الزائد الحقيقي، فإن التحميل المسبق لنابض القابض قد انخفض عن الحد المسموح به. قد يحدث هذا بمرور الوقت نتيجة تآكل أقراص الاحتكاك وانضغاطها الدائم. قم بفك القابض، وقياس سمك القرص، واستبدال الأقراص التي يقل تآكلها عن الحد الأدنى المسموح به. أعد ربط مسمار تثبيت النابض وفقًا لعزم الربط المحدد. تأكد من عدم تلوث أسطح أقراص الاحتكاك بالشحم، حيث أن وجود كمية صغيرة من شحم EP2 على أسطح الأقراص سيقلل بشكل كبير من عزم القابض الفعال. يؤدي الانزلاق المتكرر إلى تقليل كفاءة عمود نقل الحركة (PTO) وتوليد حرارة تسرع من تآكل القرص وتؤدي في النهاية إلى تلف القابض.

3. صعوبة تحريك الأنبوب التلسكوبي
إذا أصبحت أجزاء أنبوب عمود نقل الحركة (PTO) الداخلية والخارجية صلبة أو يتعذر انزلاقها محوريًا، فمن المحتمل أن يكون سطح الانزلاق ملوثًا بالتربة الجافة أو القش أو الصدأ. افصل نصفي الأنبوب تمامًا، ونظفهما بفرشاة نايلون صلبة ومذيب، ثم أعد وضع شحم EP2 بسخاء على كلا سطحي الأنبوب. إذا كانت آثار التآكل ظاهرة على أسطح تلامس أنبوب عمود نقل الحركة، فقم بتنعيم السطح برفق باستخدام ورق صنفرة وضع شحمًا مانعًا للتآكل قبل إعادة التركيب. يؤدي تشغيل أنبوب عالق إلى تشغيل عمود نقل الحركة للجرار بزاوية ثابتة مفرطة، مما يُسرّع من تآكل محامل المفصل العالمي. إذا تجاوز تآكل سطح الأنبوب 0.5 مم شعاعيًا، فاستبدل مجموعة أنبوب الانزلاق.

4. صوت طقطقة أو طرق من نظام نقل الحركة
يشير صوت طقطقة أو طرق متكرر متزامن مع دوران العمود عادةً إلى تآكل محامل الإبر الأسطوانية في الوصلة العالمية لعمود نقل الحركة. قم بإزالة مجموعة المحمل والوصلة، وافحص محامل الإبر بحثًا عن أي حفر أو بقع مسطحة أو كسور في القفص، وتحقق من تجاويف أكواب المحامل بحثًا عن أي خدوش. استبدل مجموعتي المحمل والوصلة معًا حتى لو بدت إحداهما فقط متآكلة، لأن اختلاف حالة التآكل بين مجموعتي الوصلة العالمية لعمود نقل الحركة يُسبب اهتزازًا وحملًا غير متساوٍ. توفر شركة CMN Transmission مخزونًا من مجموعات المحمل والوصلة بمواصفات 92 × 106 مم لأحجام عمود نقل الحركة في خلاطات Supreme. قد يشير صوت الطرق عند السرعات المنخفضة والذي يختفي عند سرعة التشغيل إلى ارتخاء طوق قفل عمود نقل الحركة - أعد فحص عمق أخدود قفل عمود الجرار.

5. ينفصل عمود نقل الحركة تحت الحمل
يُعدّ انفصال عمود نقل الحركة الزراعي عن عمود الجرار بشكل مفاجئ تحت الحمل أمرًا بالغ الخطورة، ويجب التحقق منه فورًا. السبب الأكثر شيوعًا هو تآكل أخدود قفل عمود نقل الحركة في الجرار، ما يؤدي إلى عدم تثبيت طوق التحرير السريع للوصلة. قِس عمق الأخدود؛ إذا كان أقل من 2.0 مم، فيجب استبدال عمود الجرار قبل إعادة توصيل عمود نقل الحركة. سبب آخر محتمل هو تلف زنبرك التحرير السريع داخل وصلة عمود نقل الحركة، ما يؤدي إلى عدم توليده قوة تثبيت كافية. استبدل مجموعة قفل الوصلة من قطع غيار عمود نقل الحركة من شركة CMN Transmission. بعد أي حادث انفصال، افحص نظام نقل الحركة بالكامل بحثًا عن أي أضرار ناتجة عن الصدمات قبل إعادة تشغيل المعدات.

عمود نقل الحركة لخلاط العلف وعلبة تروس خلاط العلف

يُعدّ عمود نقل الحركة لخلاط العلف وعلبة تروسه عنصرين أساسيين في نظام نقل الحركة الميكانيكي في جميع خلاطات العلف العمودية من نوع السحب. ويُعدّ فهم كيفية عملهما معًا أمرًا بالغ الأهمية لتحديد المواصفات الصحيحة، والتركيب السليم، والصيانة الدورية طويلة الأمد لنظام نقل الحركة في طرازات Supreme 1500TR و1700TR و1900TR.

يعمل عمود إدارة الطاقة (PTO) لخلاط الأعلاف كحلقة وصل ميكانيكية بين مأخذ الطاقة في الجرار وعمود إدخال علبة التروس في الخلاط. ينقل هذا العمود كامل القدرة الحصانية المقدرة للجرار عند 1000 دورة في الدقيقة عبر المسافة المتغيرة والزاوية المتباينة بين الجرار والخلاط. يعوض الأنبوب التلسكوبي للعمود تغير المسافة أثناء التشغيل، بينما تعوض وصلات عمود إدارة الطاقة المزدوجة عدم المحاذاة الزاوية. يحمي قابض الانزلاق المدمج علبة التروس من ارتفاعات عزم الدوران المفاجئة التي قد تؤدي إلى تلف مجموعات التروس الكوكبية.

تستقبل علبة تروس خلاط العلف هذه السرعة المدخلة البالغة 1000 دورة في الدقيقة، وتخفضها عبر نظام كوكبي ثنائي المراحل إلى سرعة المثقب البطيئة ذات عزم الدوران العالي اللازمة للخلط الفعال - والتي تتراوح عادةً بين 8 و18 دورة في الدقيقة عند عمود المثقب. كما تعمل علبة التروس كدعامة هيكلية للمثقب، ويجب أن تتحمل أحمال الدوران الناتجة عن المحرك، بالإضافة إلى الأحمال الشعاعية والمحورية الناتجة عن تفاعل المثقب مع المواد. بالنسبة لطرازات Supreme ذات الإطار الكبير، تُعد علبة التروس وحدة شديدة التحمل مصممة لتحمل دورات التحميل القصوى لخلط العلف المختلط الكامل بثلاثة مثاقب عند قدرة إدخال تصل إلى 250 حصانًا.

إنّ اختيار عمود نقل الحركة (PTO) المناسب لخلاطات الأعلاف المركبة (TMR) من سلسلة Supreme لا يقتصر على مجرد التوافق المادي، بل هو متطلب هندسي أساسي للنظام. فاستخدام عمود نقل حركة ذي قدرة تحمل منخفضة مع علبة تروس مصممة لعزم دوران أعلى سيؤدي إلى تلفه قبل الأوان، بينما قد ينقل عمود نقل حركة ذو قدرة تحمل عالية مع علبة تروس أخف وزنًا أحمالًا صدمية تُتلف علبة التروس. توفر شركة CMN Transmission عمود نقل الحركة الزراعي وعلبة تروس خلاطات الأعلاف المتوافقة كنظام قيادة متكامل، مع وثائق فنية تؤكد تصنيفات عزم الدوران، وتوافق التروس، ومعايير التشغيل الموصى بها لكل طراز من خلاطات Supreme في سلسلة TR.

سواء كنت بحاجة إلى استبدال عمود نقل الحركة PTO بشكل منفصل، أو طقم إصلاح كامل لعلبة تروس خلاط الأعلاف، أو نظام قيادة متكامل لتركيب جرار Supreme 1900TR جديد، فإن شركة CMN Transmission تمتلك القدرات الهندسية وعمليات التصنيع المعتمدة وشبكة الخدمات اللوجستية العالمية لتوفير المكونات المناسبة في الوقت المحدد. تتيح لنا خدمة عمود نقل الحركة PTO المُخصصة تعديل طول العمود ونوع الوصلة ونوع الحماية من الحمل الزائد لتلبية أي مواصفات من الشركات المصنعة الأصلية أو السوق البديلة في فترات زمنية قصيرة.

لماذا تختار أعمدة نقل الحركة الزراعية من CMN Transmission؟

شركة CMN Transmission هي شركة متخصصة في تصنيع أعمدة نقل الحركة الزراعية، وعلب تروس خلاطات الأعلاف، ومكونات نظام نقل الحركة، ولديها سجل حافل في توريد أعمدة نقل الحركة عالية الجودة لعملائها في أكثر من 53 دولة عبر ست قارات. تعمل منشآتنا وفقًا لأنظمة إدارة الجودة ISO 9001 وCE وTS16949، مما يعني أن كل عمود نقل حركة شديد التحمل يخرج من مصنعنا قد تم تصنيعه وفحصه وتوثيقه وفقًا للمعايير الدولية المعترف بها. تدعم هذه الشهادات قدرتنا على تقديم دقة أبعاد متسقة، وإمكانية تتبع المعادن، وأداء يمكن التنبؤ به في كل دفعة، سواء كنت تطلب عمودًا واحدًا بديلًا أو حاوية من وحدات OEM.

ما يُميّز شركة CMN Transmission في سوق أعمدة نقل الحركة (PTO) التنافسية لخلاطات الأعلاف هو مزيجنا الفريد من الخبرة الهندسية العميقة والمرونة التجارية. نمتلك معدات معالجة داخلية متكاملة تشمل التشكيل، والمعالجة الحرارية، والتشغيل الآلي، ومعالجة الأسطح، والتجميع، والاختبار النهائي. هذا التكامل الرأسي يُمكّننا من التحكم في جميع المتغيرات التي تؤثر على أبعاد عمود نقل الحركة، وخصائص المواد، وجودة التجميع. يستطيع فريقنا الفني تصميم عمود نقل حركة مُخصّص وفقًا لمواصفاتكم الدقيقة، والتحقق من صحته، وذلك من خلال دورات تطوير قصيرة، مما يجعلنا شريكًا موثوقًا به لمصنّعي الآلات، ومصدرًا موثوقًا لخدمات ما بعد البيع لمشغلي المزارع في جميع أنحاء العالم.

ندرك تمامًا أن توقف المعدات في عمليات تغذية الماشية يُشكل تهديدًا مباشرًا لصحة الحيوانات وربحية المزرعة. لذا، نستثمر في شراكات لوجستية تُمكّننا من التوصيل العالمي خلال 7 إلى 15 يومًا للتكوينات القياسية، ونُوفر دعمًا فنيًا مُتاحًا للإجابة على استفسارات التركيب والصيانة بسرعة. يشمل كتالوج قطع غيار عمود نقل الحركة (PTO) لدينا مجموعات المحامل والوصلات، وأقراص احتكاك القابض الانزلاقي، وأجزاء استبدال الحماية، وحشوات محول عمود نقل الحركة، مما يضمن سرعة الإصلاح عند الحاجة إلى استبدال أي من المكونات. من الاستفسار الأول وحتى دعم ما بعد التركيب، صُممت تجربة عملاء CMN Transmission لتُلائم واقع الزراعة التجارية.

سواء كنت بحاجة إلى عمود نقل الحركة (PTO) لخلاطات الأعلاف المركبة (TMR) من نوع Supreme، أو استبدال عمود نقل الحركة (PTO) من نوع Weasler، أو نظام نقل حركة متكامل يشمل علبة تروس خلاط الأعلاف، فإن CMN Transmission توفر لك جودة هندسية عالية، وأسعارًا تنافسية، وإمدادًا عالميًا موثوقًا به من مصدر واحد. انضم إلى آلاف مزارع تربية المواشي في أمريكا الشمالية وأوروبا وأستراليا وغيرها ممن يثقون بـ CMN Transmission للحفاظ على تشغيل خلاطات الأعلاف العمودية من نوع Supreme بكامل طاقتها، موسمًا بعد موسم.

• جودة معتمدة
  شهادات ISO 9001 وCE وTS16949 لجميع خطوط الإنتاج. فحص الجودة قبل الشحن 100% مع توفير وثائق تتبع كاملة متاحة لعملاء تصنيع المعدات الأصلية والعملاء التجاريين.
• سلسلة التوريد العالمية
  نُصدّر منتجاتنا إلى أكثر من 53 دولة في ست قارات، وذلك من خلال شراكات لوجستية راسخة، ونُقدّم خدمات التوصيل القياسية خلال 7-15 يومًا على مستوى العالم. كما نُقدّم دعمًا مُخصّصًا لوثائق التصدير لجميع الأسواق.
• حلول تصنيع المعدات الأصلية المخصصة
  إمكانية تصميم أعمدة نقل الحركة حسب الطلب بالكامل: أي طول، أي وصلة، أي نوع من أنواع الحماية من الحمل الزائد. برامج تصنيع المعدات الأصلية (OEM) تبدأ من 10 وحدات مع تغليف يحمل العلامة التجارية ووثائق فنية. دورات تطوير قصيرة مع اختبارات داخلية.

التعليمات

س: ما هي فئة عمود نقل الحركة المطلوبة لخلاط التغذية العمودي Supreme 1500TR أو 1700TR أو 1900TR؟
ج: تتطلب خلاطات الأعلاف العمودية من نوع السحب Supreme 1500TR و1700TR عمود إدارة PTO من فئة CAT6 كحد أدنى لتشغيلها بسرعة 1000 دورة في الدقيقة. أما خلاط 1900TR، ذو السعة الأكبر والذي يتطلب طاقة تتراوح بين 180 و250 حصانًا، فيتطلب تحديدًا عمود إدارة PTO من فئة CAT6 لتحمل ذروة عزم الدوران بأمان. استخدام عمود إدارة PTO ذي تصنيف أقل من المطلوب، مثل وحدة CAT5، يُعرّض نظام نقل الحركة للتلف، وعدم مطابقة واقيات الأمان، واحتمالية وقوع إصابات شخصية. توفر شركة CMN Transmission أعمدة إدارة PTO زراعية من فئة CAT6 مُجهزة مسبقًا لجميع طرازات Supreme TR الثلاثة.

س: هل هذا بديل مباشر لعمود نقل الحركة من نوع Weasler في سلسلة خلاطات العلف Supreme؟
ج: نعم. تم تصميم عمود نقل الحركة CMN الخاص بخلاطات الأعلاف Supreme وفقًا لمواصفات وحدة Weasler الأصلية، وهي 1-3/4 بوصة × 20 شريحة، CAT6، 1000 دورة في الدقيقة. وهو بديل معتمد لعمود نقل الحركة Weasler، ويتطابق في أبعاده مع نظائره من Walterscheid وBondioli & Pavesi وComer Industries. لا حاجة إلى أي محول أو تعديل للتركيب المباشر على عمود الجرار وعمود إدخال علبة تروس Supreme.

س: ما هو الطول الصحيح لعمود نقل الحركة (PTO) الخاص بـ Supreme 1700TR وكيف يمكنني قياسه؟
ج: يُحدد الطول الصحيح لعمود نقل الحركة (PTO) بقياس المسافة من وجه عمود نقل الحركة القصير للجرار إلى وجه شفة عمود إدخال علبة تروس خلاط Supreme، مع توصيل وصلة الجر وعلى ارتفاع التشغيل العادي. يجب أن يكون للعمود المُجمّع تداخل لا يقل عن ثلث طول الأنبوب عند أقصى مسافة، ويجب ألا يصل إلى نهايته عند أدنى مسافة تشغيل. يبلغ الطول القياسي المُطوى لأعمدة سلسلة Supreme TR من CMN Transmission حوالي 1380 مم. تواصل مع فريقنا إذا كنت بحاجة إلى طول عمود نقل حركة مُخصص لتكوينات جرارات غير قياسية.

س: ما الفرق بين عمود نقل الحركة ذي القابض الانزلاقي وعمود نقل الحركة ذي مسمار القص في خلاطات الأعلاف؟
أ: يستخدم عمود نقل الحركة المزود بقابض انزلاقي أقراص احتكاك زنبركية تنزلق تلقائيًا عند تجاوز عزم الدوران الحدّ المُحدد مسبقًا، ثم تعود للتعشيق دون أي تدخل يدوي. يُعد هذا النوع من الحماية من الحمل الزائد هو الخيار الأمثل لخلط الأعلاف المركبة الكاملة، نظرًا لإمكانية حدوث حالات الحمل الزائد عدة مرات في اليوم. أما عمود نقل الحركة المزود ببرغي قص، فيستخدم برغيًا قابلًا للاستهلاك ينكسر بشكل دائم عند التحميل الزائد، مما يستلزم توقف المشغل، وإيجاد البرغي البديل المناسب، وإعادة تركيبه قبل استئناف العمل. بالنسبة لعمليات إنتاج الألبان واللحوم المزدحمة، يوفر تصميم القابض الانزلاقي وقت توقف أقل بكثير.

س: كم مرة يجب تشحيم المفصل العالمي لعمود نقل الحركة في خلاط التغذية العمودي من نوع Supreme؟
ج: في تطبيقات خلط المواد المركبة الكاملة المكثفة، يجب تشحيم وصلات عمود نقل الحركة (PTO) مع المحامل باستخدام شحم الليثيوم المركب EP2 كل 8 ساعات تشغيل أو في نهاية كل يوم عمل. ضع الشحم حتى يظهر شحم جديد على جميع حواف مانعات التسرب الأربعة لأكواب المحامل. الإفراط في التشحيم ليس ضارًا؛ أما نقص التشحيم فهو السبب الرئيسي لتلف محامل الإبر قبل الأوان. استبدل مجموعات الوصلات والمحامل عند أول علامة على وجود ارتخاء أو طقطقة أو اهتزاز، بغض النظر عن الفترة المتبقية للصيانة.

س: هل يمكنني طلب طول عمود نقل الحركة المخصص أو نوع نير مخصص لتكوين جرار غير قياسي؟
ج: بالتأكيد. تتيح خدمة تصنيع أعمدة نقل الحركة (PTO) المخصصة من CMN Transmission للعملاء تحديد أبعاد عمود نقل الحركة بدقة، بما في ذلك الطول في الوضع المطوي، والطول في الوضع الممتد، وشكل وصلة الجرار (لعمود نقل الحركة 540 أو التطبيقات القياسية بسرعة 1000 دورة في الدقيقة)، ونوع شفة طرف الأداة، ونوع الحماية من الحمل الزائد (قابض انزلاقي مسنن، أو عمود نقل حركة بدبوس قص، أو قابض احتكاكي)، ونمط الحماية. برامج تصنيع المعدات الأصلية (OEM) تبدأ من 10 وحدات. تواصل مع فريق المبيعات الفنية في CMN Transmission لتزويدهم بمواصفات الخلاط والجرار الخاص بك للحصول على عرض سعر مخصص خلال 24 ساعة.

س: هل يعمل عمود نقل الحركة هذا مع تكوين عمود نقل الحركة 540 أم فقط مع 1000 دورة في الدقيقة؟
ج: تم تصميم عمود نقل الحركة القياسي (PTO) لطرازات خلاطات الأعلاف Supreme 1500TR و1700TR و1900TR ليعمل بسرعة 1000 دورة في الدقيقة. يعمل عمود نقل الحركة بسرعة 540 دورة في الدقيقة بسرعة أقل، ولا يمكنه توفير الطاقة المقدرة بأمان لخلاط رأسي ذي سعة كبيرة دون تجاوز حدود قدرة الجرار. صُممت سلسلة Supreme TR خصيصًا للعمل بسرعة 1000 دورة في الدقيقة. إذا كان جرارك مزودًا فقط بإخراج 540 دورة في الدقيقة، فسيلزمك صندوق تروس لزيادة السرعة، وهو تكوين غير مُوصى به لهذا التطبيق.

س: ماذا تعني شهادة CE الموجودة على واقي عمود PTO بالنسبة لأسواق التصدير؟
أ: تؤكد شهادة CE أن تصميم واقي عمود نقل الحركة وغطاء عمود نقل الحركة يتوافق مع توجيهات الاتحاد الأوروبي بشأن الآلات 2006/42/EC، التي تنص على ضرورة حماية جميع مكونات نقل الحركة الدوارة في الآلات الزراعية المباعة أو المستخدمة في الدول الأعضاء في الاتحاد الأوروبي وفقًا لمعيار يمنع التلامس العرضي مع المشغل. وبالنسبة للتصدير إلى أستراليا، تُعد شهادة CE أيضًا دليلًا معترفًا به على نطاق واسع على الامتثال لمعايير AS 4024 الخاصة بحماية الآلات. وتفي واقيات CMN Transmission الحاصلة على شهادة CE بجميع معايير السلامة الدولية الرئيسية أو تتجاوزها، بما في ذلك متطلبات إدارة السلامة والصحة المهنية (OSHA) الخاصة بالمعدات الزراعية.

س: ما هو محول عمود نقل الحركة (PTO) وهل أحتاج إليه لتركيب خلاط Supreme؟
أ: محول عمود نقل الحركة (PTO) هو وصلة تُستخدم عندما لا يتطابق شكل أسنان عمود نقل الحركة (PTO) للجرار مع فتحة وصلة نهاية الآلة. يأتي عمود نقل الحركة (PTO) من CMN Transmission لخلاطات الأعلاف Supreme TMR مزودًا بوصلات قياس 1-3/4 بوصة × 20 سنًا في كلا الطرفين كمعيار قياسي. إذا كان جرارك مزودًا بعمود نقل حركة (PTO) ذي أسنان أصغر، يتوفر محول تصغير في كتالوج قطع غيار عمود نقل الحركة (PTO) من CMN Transmission. تأكد دائمًا من أبعاد عمود نقل الحركة (PTO) للجرار قبل الطلب لتجنب أي تأخير في التركيب.

س: كيف أعرف متى يجب استبدال أنبوب عمود نقل الحركة أو المجموعة الكاملة؟
أ: استبدل أنبوب عمود نقل الحركة أو المجموعة الكاملة فورًا في حال ملاحظة أي مما يلي: انحناء أو التواء واضح في الأنبوب، تشققات أو كسور في نير عمود نقل الحركة، تآكل في أسنان التروس يتجاوز 3 درجات من الخلوص الدوراني، تلف في محمل الإبرة في وصلة عمود نقل الحركة مما يسبب طرقًا أو اهتزازًا، تآكل سطحي على الأنبوب التلسكوبي يتجاوز 0.5 مم شعاعيًا، أو تآكل كبير في الحفرة العرضية. توفر شركة CMN Transmission خدمة شحن سريعة لأعمدة الاستبدال لتقليل وقت التوقف عن العمل.
