UDL-sarjan portaaton nopeudensäädin/alennusventtiili

UDL-sarjan portaaton nopeudensäädin on UDL-sarjan portaaton nopeudensäädin, joka on suunniteltu säätämään saumattomasti lähtöakselin nopeutta ilman erillisiä askeleita tai vaiheita. UDL (Universal Double-Wheel Governor) -portaaton nopeudensäädin on mekaaninen laite, jota käytetään koneen tai järjestelmän nopeuden säätämiseen ilman vaihteiden vaihtamista. Sitä käytetään yleisesti teollisissa ja kaupallisissa ympäristöissä, kuten tekstiilikoneissa, kuljetinjärjestelmissä ja metallintyöstölaitteissa. Alennuslaite käyttää hihna- tai hammaspyöräjärjestelmää, jota voidaan säätää koneen nopeuden muuttamiseksi, mikä tarjoaa saumattoman siirtymisen eri käyttönopeuksien välillä. Tämä tekniikka mahdollistaa paremman tehokkuuden, pienemmän energiankulutuksen ja suuremman tuotantonopeuden.

Osasto: Matovaihteisto Avainsanat tuotteelle UDL-sarjan portaaton nopeudenrajoitin, UDL Portaaton nopeudensäädin myytävänä, UDL-portaaton nopeudenmuuntimen valmistajat, UDL-portaaton nopeudenmuuttajan toimittajat, UDL Portaaton nopeudenmuuntimen tukkumyynti

Pyydä tarjous

Kuvaus
Lisätiedot

UDL-sarjan portaaton nopeudensäädin

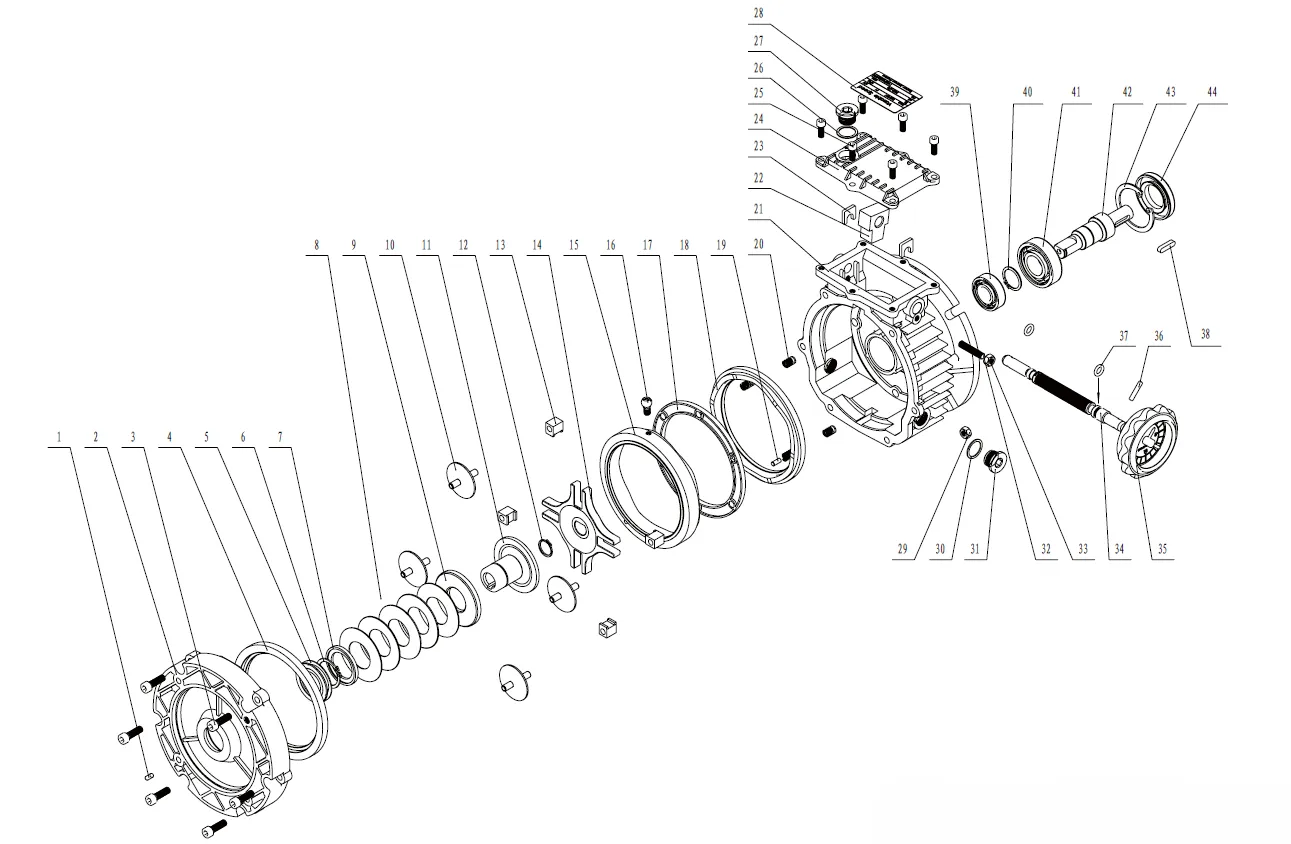

UDL-portaaton nopeusmuuntajan rakenneräjäytyskuva

UDL Portaaton nopeudenmuuttaja Rakenteellinen

UDL-portaaton nopeudenmuuntimen suorituskyky

n1	Sähköteho	kehyksen koko	n2 maks	n2 min	M2 min	M2 maks	Nopeus toleranssi %	lämpötilan nousu <°C
1400	0,18 kW / 4 hv	UDL002	880	170	1.5	3	3-3.8	46
	0,25 kW / 4 hv	UDL005	1000	170	2	6	3-8.8	46
	0,37 kW / 4 hv	UDL005	1000	170	3	6	3-8.8	46
	0,55 kW / 4 hv	UDL010	1000	170	4.4	12	3-8.8	46
	0,75 kW / 4 hv	UDL010	1000	170	6	12	3-8.8	46
	1,1 kW / 4 hv	UD020	950	165	9	18	3-8.8	46
	1,5 kW / 4 hv	UD020	950	165	12	24	3-8.8	46
	2,2 kW / 4 hv	UD030	1000	200	18	36	3-8.8	46
	3 kW / 4 hv	UD030/050	1000	200	24	48	3-8.8	46
	4 kW / 4 hv	UD050	1000	200	32	64	3-8.8	46
	5,5 kW / 4 hv	UD100	1000	200	45	90	3-8.8	50
	7,5 kW / 4 hv	UD100	1000	200	59	118	3-8.8	50

Moottoriliitäntä

UDL-portaaton nopeudenmuuttajamoottoriliitäntä

Malli	PAM	P1	N1(H8)	M3	02	D2(F7)	T1
Malli	IEC	P1	N1(H8)	M3	02	D2(F7)	T1
UDL0.18	63B5	140	95	115	M8	11	5
UDL0.25/0.37	71B5	160	110	130	M8	14	5
UDL0.55	80B5	200	130	165	M10	19	6
UDL0.75	90B5	200	130	165	M10	24	6
UD1.1/1.5	90B5	200	130	165	M10	24	6
UD2.2	100B5	250	180	215	M12	28	6
UD3.0/4.0	100/112B5	250	180	215	M12	28	6
UD5.5	132B5	300	230	265	M12	38	6
UD7.5	132B5	300	230	265	M12	38	6

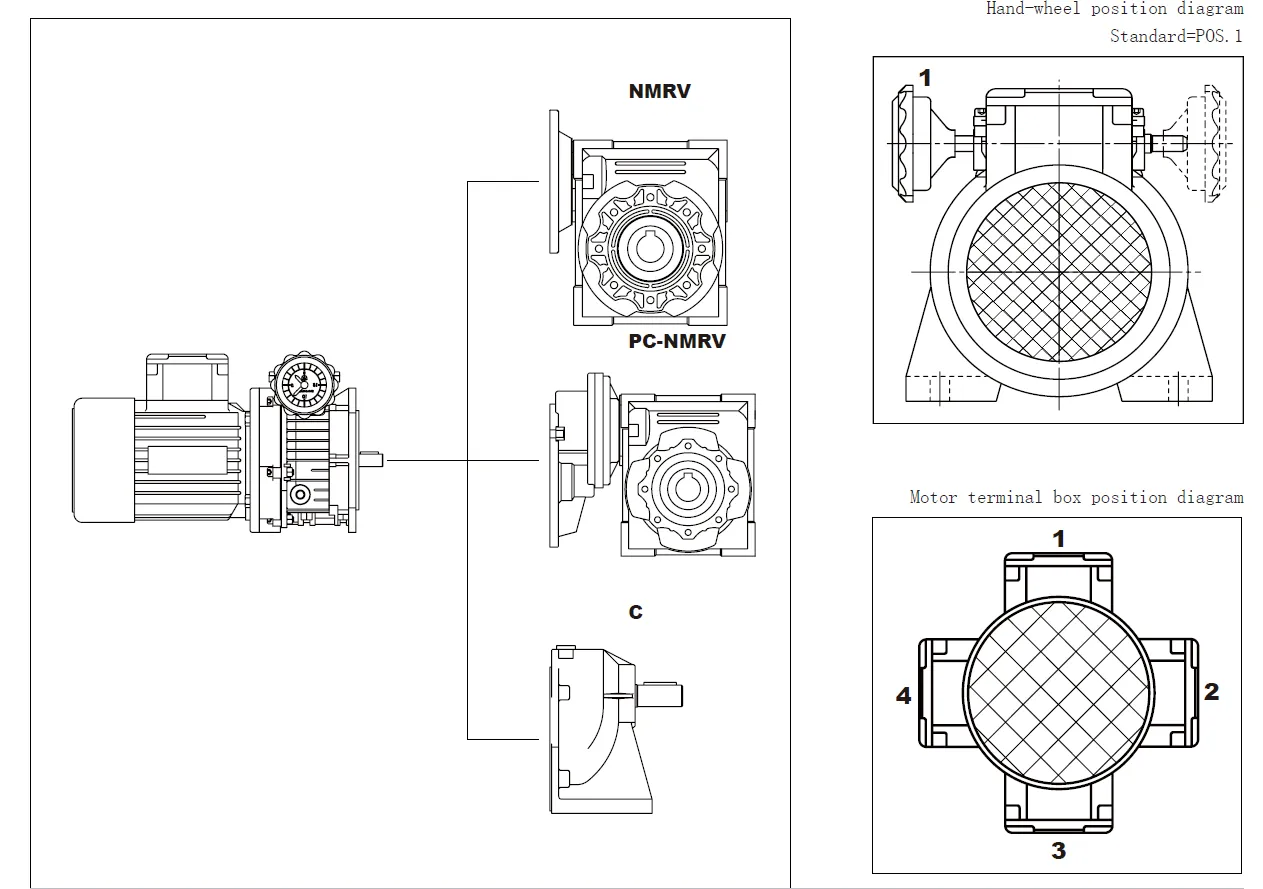

Mahdollinen yhdistelmä

Tarkemmat mitat löytyvät UDL-sarjan luettelosta:

UDL-portaaton nopeudensäädin Mahdollinen yhdistelmä

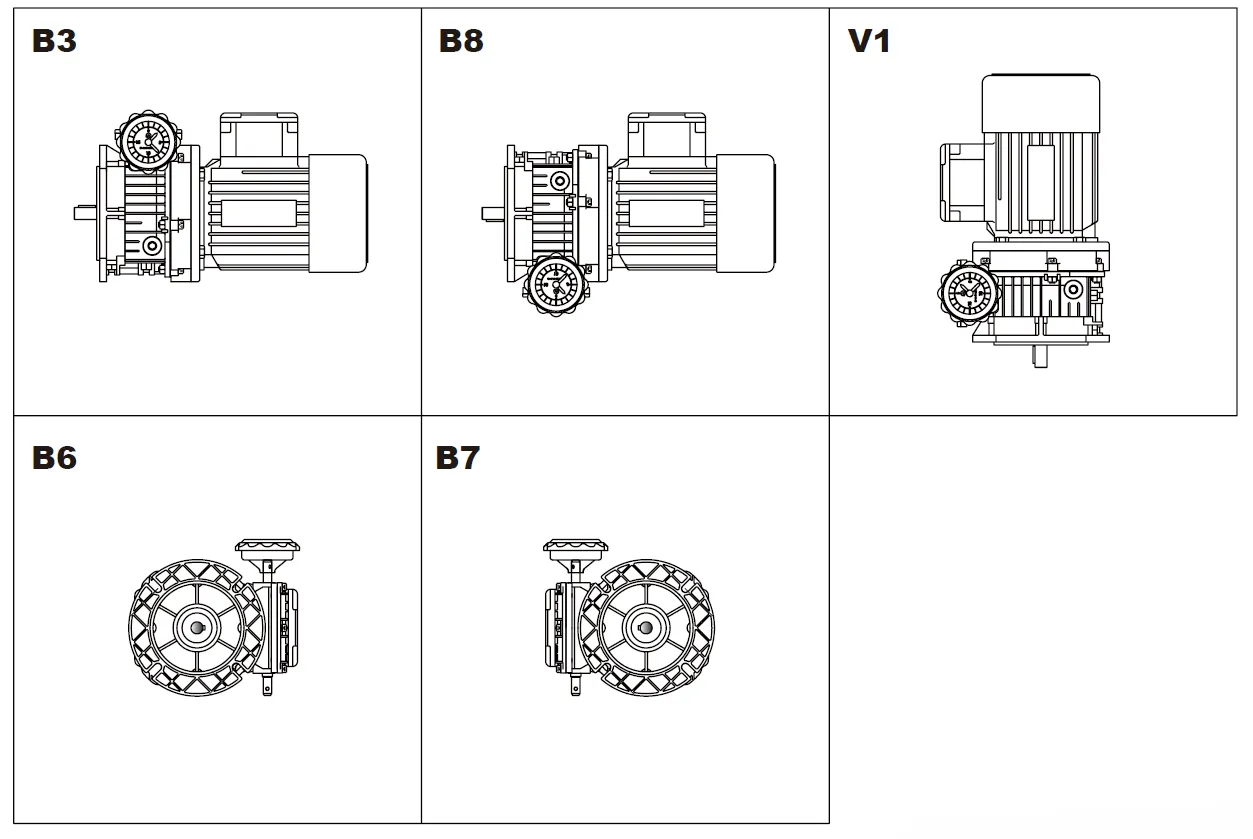

UDL-portaaton nopeudenmuuntimen kiinnitys

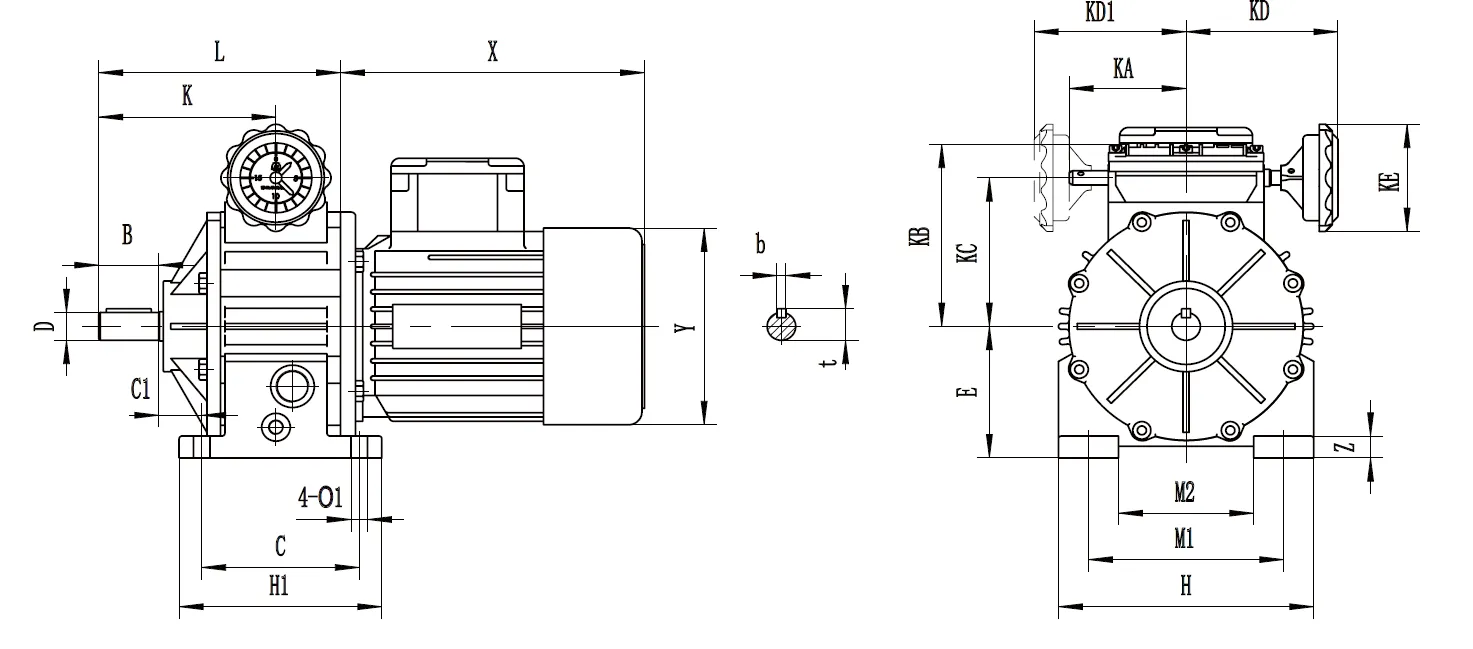

B3-mallin mitat

Tyyppi	B	D(j6)	C	C1	E	H	H1	K	L	M1	M2	O1	KA	Tietokanta	KC	KD	KD1	KE	b	t	X	Y	Z
UDL0.18B3	23	11	105	17.5	80	145	120	87.5	135.5	110	71	9	71	111	78	110	110	85	4	12.5	200	120	10
UDL0.25B3	30	14	104	30.5	93	149	125	87.5	137.5	120	96	9	71	123	83	110	110	85	5	16	227	141	10
UDL0.37B3	30	14	104	30.5	93	149	125	87.5	137.5	120	96	9	71	123	83	110	110	85	5	16	227	141	10
UDL0.75B3	40	19	125	40	113	190	150	108.5	171	160	135	11	79	140	103	120	120	110	6	21.5	268	160	15
UD1.1B3	40	24	125	46.5	106	200	150	147	203	160	104	13	-	124	109	135	-	110	8	27	265	195	15
UD1.5B3	50	24	140	49	125	230	170	154	221	180	130	13	-	144	127	135	-	110	8	27	290	195	18
UD2.2B3	60	28	230	25	150	300	270	191	268	245	190	14	-	188	158	166	-	110	8	31	320	215	25
UD3.0B3	60	28	230	25	150	300	270	191	268	245	190	14	-	188	158	166	-	110	8	31	320	215	25
UD4.0B3	60	28	230	25	150	300	270	191	268	245	190	14	-	188	158	166	-	110	8	31	340	240	25
UD5.5B3	70	38	250	33	200	365	290	201	319	315	225	18	-	-	192	194	-	110	10	41	395	275	30
UD7.5B3	70	38	250	33	200	365	290	201	319	315	225	18	-	-	192	194	-	110	10	41	435	275	30

B5-mallin mitat

Tyyppi	B	D(j6)	C	G	G3	E	H	M	M1	N	O	O1	P	T	C1	KA	Tietokanta	KC	KD	KD1	KE	b	t	X	Y	Z
UDL0.18B5	23	11	50	112.5	64.5	70	72	115	60	95	9	M6	140	3.5	46	71	111	78	110	110	85	4	12.5	200	120	10
UDL0.25B5	30	14	40	110	74	80	90	130	77	110	9	M8	160	3.5	53	71	123	83	110	110	85	5	16	227	141	10
UDL0.37B5	30	14	40	110	74	80	90	130	77	110	9	M8	160	3.5	53	71	123	83	110	110	85	5	16	227	141	10
UDL0.75B5	40	19	58	139	85.5	100	98	165	84	130	11	M8	200	3.5	60	79	140	103	120	120	110	6	21.5	268	160	15
UD1.1B5	40	24	-	147	95	98	207	165	-	130	11	-	200	3.5	-	-	124	109	135	-	110	8	27	265	195	15
UD1.5B5	50	24	-	188	115	126	241	165	-	130	11	-	200	3.5	-	-	144	127	135	-	110	8	27	290	195	18
UD2.2B5	60	28	-	208	131	150	270	215	-	180	15	-	250	4	-	-	188	158	166	-	110	8	31	320	215	25
UD3.0B5	60	28	-	208	131	150	270	215	-	180	15	-	250	4	-	-	188	158	166	-	110	8	31	320	215	25
UD4.0B5	60	28	-	208	131	150	270	215	-	180	15	-	250	4	-	-	188	158	166	-	110	8	31	340	240	25
UD5.5B5	70	38	-	244	131	200	-	265	-	230	19	-	300	5	-	-	-	192	194	-	110	10	41	395	275	30
UD7.5B5	70	38	-	244	131	200	-	265	-	230	19	-	300	5	-	-	-	192	194	-	110	10	41	435	275	30

UDL-portaattoman nopeudensäätimen ominaisuudet

Nopeuden säätötarkkuus
Portaaton UDL-nopeudenrajoitin tarjoaa poikkeuksellisen tarkan nopeudensäädön ja saavuttaa 0,5–1 kierroksen tarkkuuden. Tämä varmistaa tarkan lähtönopeuksien hallinnan, joten se sopii erinomaisesti sovelluksiin, jotka vaativat tasaista suorituskykyä ja hienosäädettyjä säätöjä.
Suuri nopeudenmuutosalue
Laite tarjoaa laajan nopeudenvaihtelualueen, ja nopeussuhde on 1:1,4 – 1:7. Tämä joustavuus antaa käyttäjille mahdollisuuden säätää nopeuksia helposti erilaisten käyttövaatimusten mukaan, mikä parantaa tuottavuutta ja järjestelmän sopeutumiskykyä.
Suuri lujuus ja pitkä käyttöikä
UDL-portaaton nopeudensäädin on suunniteltu kestämään raskasta käyttöä, ja se on suunniteltu kestäväksi ja joustavaksi. Sen vankka rakenne varmistaa pitkän käyttöiän, minimoi usein tapahtuvan huollon tarpeen ja lyhentää käyttökatkoksia.
Kätevä nopeudensäätö
Nopeuden säätäminen on suoraviivaista ja käyttäjäystävällistä, minkä ansiosta käyttäjät voivat tehdä muutoksia nopeasti ja tehokkaasti. Tämä helppokäyttöisyys parantaa toiminnan tehokkuutta ja vähentää koneen asetuksiin tai siirtymiin tarvittavaa aikaa.
Sujuva ja vakaa suorituskyky
Mekaaniset portaattomat UDL-nopeudensäätimet toimivat sujuvasti ja jatkuvasti tukeen sekä eteen- että taaksepäin suuntautuvaa ajoa keskeytyksettä. Sen vakaa ajo-ominaisuudet takaavat alhaisen tärinän ja melun, mikä luo hiljaisemman ja luotettavamman työympäristön.
Täysin suljettu rakenne kaikkiin ympäristöihin
UDL-nopeussäätimessä on täysin suljettu rakenne, minkä ansiosta se soveltuu käytettäväksi erilaisissa ympäristöissä, mukaan lukien vaativissa teollisuusympäristöissä. Sen suljettu rakenne estää pölyn, kosteuden ja muiden ulkoisten tekijöiden aiheuttaman kontaminaation varmistaen tasaisen suorituskyvyn.
Kompakti rakenne ja pieni tilavuus
Tilaa säästävän rakenteensa ansiosta UDL-portaattomat nopeudensäätimet ovat kompakteja ja kevyitä, joten ne on helppo integroida olemassa oleviin järjestelmiin. Pienen kokonsa ansiosta laitteiden sijoittelu ja kuljetus ovat joustavampia.
Korkealaatuinen alumiiniseosrakenne
Variaattori on valmistettu korkealaatuisesta alumiiniseoksesta painevalamalla, mikä tekee siitä kevyen ja ruostumattoman rakenteen. Sen tyylikäs ulkonäkö ja korroosionkestävyys tekevät siitä sekä kestävän että visuaalisesti miellyttävän.
Erinomainen sopeutumiskyky
UDL-sarjan portaattomat nopeudenrajoittimet voidaan yhdistää saumattomasti erilaisiin nopeudenrajoittimiin, mikä mahdollistaa alhaiset portaattomat nopeuden muutokset. Yhteensopivuus eri järjestelmien kanssa tekee niistä erittäin monipuolisia ja sopivia monenlaisiin teollisiin sovelluksiin.

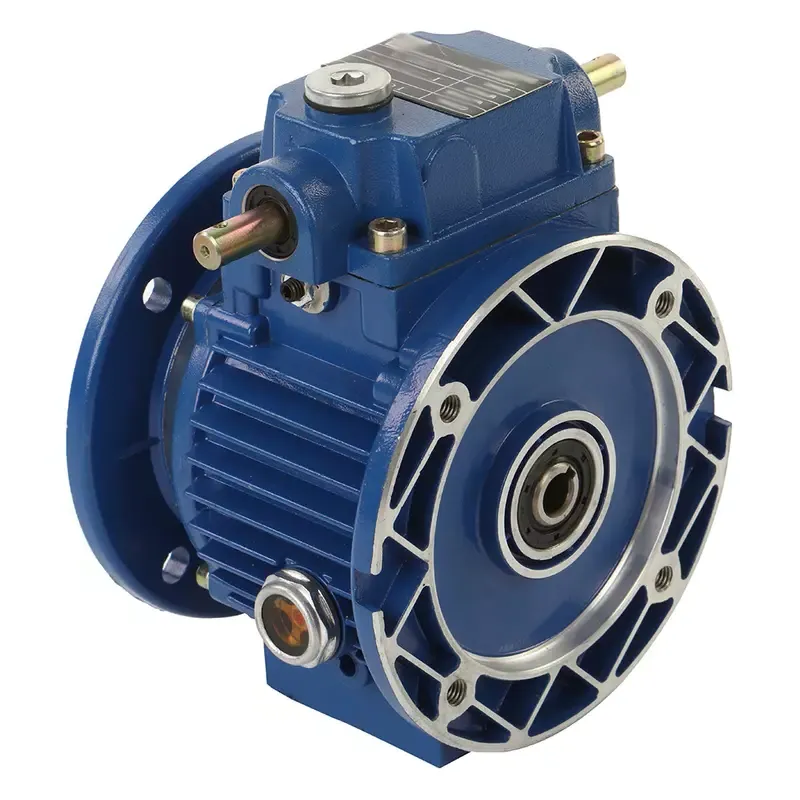

UDL-portaattoman nopeudensäätimen ominaisuudet

UDL-portaaton nopeudenmuuttajan vähennysventtiilin sovellukset

Elintarviketeollisuus
UDL-portaattomien nopeudensäätimien käyttö elintarvikekoneissa on laajalti käytössä sekoitus-, leikkaus- ja pakkaustoimintojen lähtönopeuksien säätämiseen. Niiden tarkkuus ja sujuva nopeudensäätö varmistavat tasaisen tuotteen laadun, tehokkaan tuotannon ja elintarviketeollisuudessa vaadittavien hygieniastandardien noudattamisen.
Pakkausteollisuus
Pakkausteollisuudessa portaaton nopeudenrajoitin on välttämätön koneille, kuten kuljettimille, käärekoneille ja etiketöintikoneille. Sen kyky tarjota saumaton siirtyminen nopeuksien välillä auttaa optimoimaan pakkauslinjoja, mukautumaan tuotekokojen muutoksiin ja vähentämään tuotannon seisokkiaikoja.
Kemianteollisuus
Kemianteollisuus käyttää portaatonta UDL-nopeudenalennusta prosesseissa, jotka vaativat tarkkaa nopeuden säätöä, kuten kemikaalien sekoittamista tai sekoittamista. Niiden kestävyys ja ankarien olosuhteiden sietokyky takaavat luotettavan toiminnan sovelluksissa, joissa käsitellään syövyttäviä aineita tai äärimmäisiä lämpötilan vaihteluita.
Lääketeollisuus
Mekaaniset portaattomat UDL-nopeudensäätimet ovat kriittisen tärkeitä lääketeollisuudessa tablettipuristimien, kapselin täyttölaitteiden ja sekoituslaitteiden nopeuden säätämisessä. Niiden korkea tarkkuus ja vakaus takaavat tarkan annostuksen, tasaisen sekoittumisen ja tiukkojen lääketuotantostandardien noudattamisen.
Muoviteollisuus
Muovinvalmistuksessa näitä portaattomia nopeudensäätimiä käytetään ekstruusio-, muovaus- ja kalvontuotantokoneissa. Niiden kyky säätää nopeuksia hienosti parantaa muovituotteiden laatua varmistaen paksuuden, muodon ja viimeistelyn tasaisuuden tuotantoprosessin aikana.
Paperinvalmistusteollisuus
Paperiteollisuus hyötyy UDL-nopeudensäätimistä koneissa, kuten paperileikkureissa, teloissa ja kuivauskoneissa. Niiden tasainen ja jatkuva nopeudensäätö parantaa tuotantolinjan tehokkuutta varmistaen tasaisen paperinlaadun ja minimoiden materiaalihävikin.
Automaattinen tuotantoteollisuus
UDL-sarjan portaattomat nopeudenalennusventtiilit ovat välttämättömiä automatisoiduissa tuotantojärjestelmissä, joissa saumaton nopeuden vaihtelu on ratkaisevan tärkeää useiden prosessien synkronoinnille. Niiden mukautuvuus ja luotettavuus parantavat järjestelmän kokonaistehokkuutta, mikä mahdollistaa sujuvan toiminnan robotiikkaan ja edistyneeseen automaatioon perustuvilla teollisuudenaloilla.
