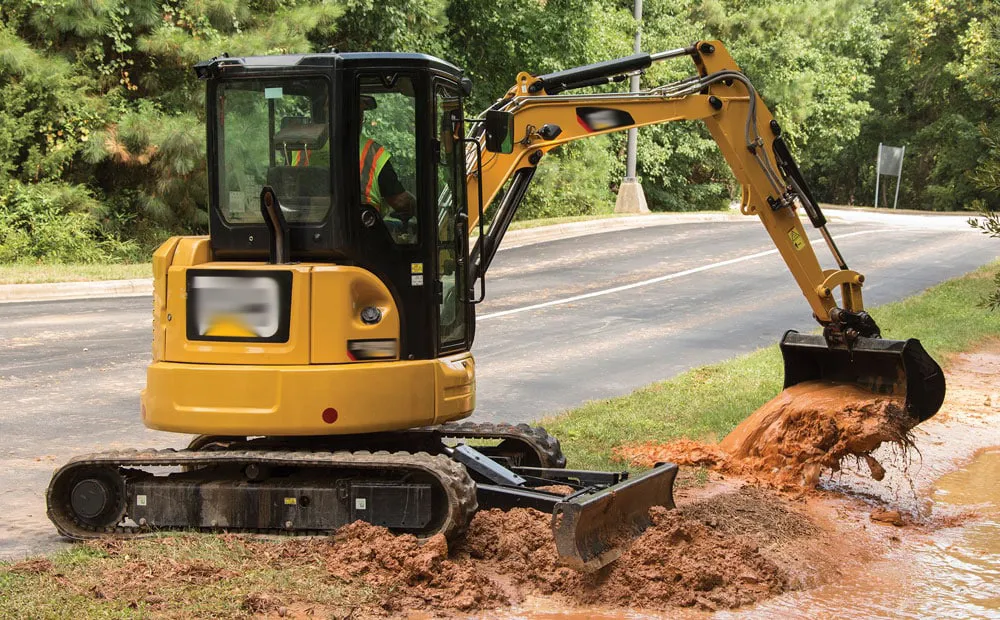

Hydraulische cilinder voor minigraafmachine

Een hydraulische giekcilinder voor een minigraafmachine is een cruciaal onderdeel van het hydraulische systeem van de graafmachine. Deze cilinder is verantwoordelijk voor de bediening van de giek, het armsegment dat zich het dichtst bij de machine bevindt. Deze hydraulische giekcilinder levert de kracht die nodig is om de giek te heffen, te laten zakken en te positioneren, waardoor de graafmachine diverse taken kan uitvoeren, zoals graven, tillen of verplaatsen van materialen. De cilinder werkt door hydraulische druk om te zetten in mechanische kracht: hydraulische vloeistof onder druk stroomt de cilinder binnen en duwt de zuigerstang in of uit, waardoor de giek dienovereenkomstig beweegt.

De hydraulische cilinder van de gieklift is doorgaans gemaakt van duurzaam, hoogwaardig staal om zware lasten en zware omstandigheden te weerstaan, en is ontworpen voor efficiëntie, precisie en betrouwbaarheid. De afdichtingen voorkomen vloeistoflekkage, wat zorgt voor consistente prestaties en minimale stilstand.

Specificaties hydraulische cilinder minigraafmachineboom

Hydraulische cilindertypen voor minigraafmachines

• Hydraulische bakcilinders
  Hydraulische bakcilinders regelen de beweging van de bak van de graafmachine, waardoor deze kan scheppen, graven en storten. Deze cilinders zijn ontworpen voor precisie en kracht bij het hanteren van zware lasten. Ze werken door de zuigerstang in of uit te schuiven, waardoor de bak naar de gewenste positie beweegt. Ze zijn gemaakt van zeer sterke materialen en zijn bestand tegen extreme druk en herhaalde bewegingen.
• Hydraulische stickcilinders
  Hydraulische graafarmcilinders, ook wel armcilinders genoemd, zijn verantwoordelijk voor het bewegen van de graafarm van een minigraafmachine. Deze beweging stelt de machinist in staat de arm uit of in te schuiven om te graven of materiaal te plaatsen. Deze cilinders zijn cruciaal voor het regelen van de diepte en het bereik van graafwerkzaamheden. Ze zijn ontworpen om grote krachten te weerstaan en zijn voorzien van hoogwaardige afdichtingen om lekkage van hydraulische vloeistof te voorkomen.
• Hydraulische giekcilinders
  Hydraulische giekcilinders drijven de verticale beweging van de giek aan, de primaire arm van de graafmachine die zich het dichtst bij de machine bevindt. Deze cilinders heffen en laten de giek zakken, waardoor de machinist de graafarm en de bak effectief kan positioneren. Ze zijn ontworpen voor nauwkeurige bediening en zwaar hefwerk, met een robuuste constructie die bestand is tegen constante belasting.
• Hydraulische zwenkcilinders
  Hydraulische zwenkcilinders vergemakkelijken de rotatiebeweging van de bovenwagen van de graafmachine, waardoor de machinist de giek, graafarm en bak naar links of rechts kan zwenken. Deze beweging is essentieel voor taken die nauwkeurige plaatsing of materiaaloverdracht vereisen. Deze cilinders zijn ontworpen voor duurzaamheid en soepele rotatiecontrole onder hoge druk.
• Hydraulische bladcilinders
  Hydraulische bladcilinders regelen de beweging van het blad van de minigraafmachine, dat wordt gebruikt voor het nivelleren, egaliseren en stabiliseren van de machine. Deze cilinders zorgen ervoor dat het blad omhoog of omlaag kan bewegen en soms kan kantelen voor nauwkeurigere afstellingen. Ze zijn ontworpen om aanzienlijke krachten te weerstaan en tegelijkertijd constant contact te maken met de grond en het materiaal.

Onderdelen van hydraulische cilinders voor minigraafmachines

1. Cilindercilinder
   De cilindermantel is het hoofdgedeelte van de hydraulische giekcilinder en huisvest de zuiger en de hydraulische vloeistof. De cilinder is gemaakt van hoogwaardig staal en weerstaat enorme interne druk tijdens bedrijf. De binnenkant is nauwkeurig bewerkt om een soepele zuigerbeweging te garanderen en schade na verloop van tijd te voorkomen. Goed onderhoud omvat het controleren op scheuren of slijtage die de hydraulische vloeistof in gevaar kunnen brengen.
2. Zuiger
   De zuiger van de hydraulische cilinder is een cruciaal onderdeel in de cilinderbuis. Deze verdeelt de hydraulische vloeistof in twee kamers om de benodigde kracht voor beweging te creëren. Wanneer hydraulische vloeistof aan één kant binnenkomt, duwt deze tegen de zuiger, waardoor de cilinder uit- of inschuift. De zuiger moet nauwkeurig passen om efficiëntie te garanderen en vloeistoflekkage te voorkomen.
3. Zuigerstang
   De zuigerstang van de hydraulische cilinder is het verlengde deel van de zuiger en brengt de hydraulische kracht vanuit de cilinder over naar de giek. Deze is via een bevestigingspunt verbonden met de giek van de graafmachine, wat een nauwkeurige beweging mogelijk maakt. De stang is ontworpen om corrosie, slijtage en buiging onder zware belasting te weerstaan. Hij is vaak gecoat of behandeld voor extra duurzaamheid, wat een lange levensduur garandeert.
4. Cilinder eindkap
   De eindkap van de hydraulische cilinder sluit één zijde van de cilinderbuis af en houdt de hydraulische vloeistof op zijn plaats. Het zorgt ook voor structurele integriteit door te voorkomen dat de cilinder vervormt onder hoge druk. De eindkap is vaak voorzien van een schroefdraad of bout om hem stevig vast te zetten. Binnenin zorgen afdichtingen en O-ringen ervoor dat er geen hydraulische vloeistof lekt tijdens bedrijf.
5. Afdichtingen en O-ringen
   Afdichtingen en O-ringen van hydraulische cilinders zijn essentieel voor het behoud van de functionaliteit van de hydraulische cilinder door vloeistoflekkage te voorkomen. Ze bevinden zich rond de zuiger, stang en eindkap en zorgen voor een goede afdichting onder hoge druk. Deze componenten zijn meestal gemaakt van duurzaam rubber of synthetische materialen om slijtage en temperatuurschommelingen te weerstaan. Na verloop van tijd kunnen afdichtingen verslechteren, wat lekkages en een verminderde efficiëntie veroorzaakt.
6. Montagepunten
   Bevestigingspunten zijn de verbindingspunten die de hydraulische cilinder van de giek verbinden met het frame en de giek van de graafmachine. Ze zorgen ervoor dat de cilinder tijdens het gebruik kan draaien, wat een soepele en gecontroleerde beweging van de giek mogelijk maakt. Deze punten zijn versterkt om de enorme krachten te kunnen opvangen die vrijkomen tijdens graaf- en hefwerkzaamheden.

Hoe werkt de hydraulische giekcilinder van een minigraafmachine?

Een hydraulische giekcilinder van een minigraafmachine werkt door hydraulische energie om te zetten in mechanische kracht om de beweging van de giek, de primaire arm van de graafmachine, te regelen. Dit proces begint wanneer de machinist het hydraulische systeem activeert via de bedieningselementen van de graafmachine, die onder druk staande hydraulische vloeistof naar de cilinder leiden.

De hydraulische vloeistof wordt aangevoerd door de hydraulische pomp van de graafmachine en stroomt via slangen en kleppen de cilinderbuis in. In de cilinder werkt de vloeistofdruk op de zuiger, een beweegbaar onderdeel dat de cilinderbuis in twee kamers verdeelt. Afhankelijk van de richting van de vloeistofstroom wordt de zuiger naar voren geduwd (de cilinder uitschuiven) of naar achteren getrokken (de cilinder inschuiven). Deze lineaire beweging van de zuiger wordt overgebracht op de zuigerstang, die verbonden is met de giek.

Wanneer de hydraulische cilinder van de gieklift uitschuift, gaat de giek omhoog, waardoor de graafmachine materialen kan heffen of positioneren. Omgekeerd, wanneer de cilinder inschuift, zakt de giek of beweegt deze dichter naar de graafmachine. Het hele proces is zeer nauwkeurig dankzij het vermogen van het hydraulische systeem om druk en debiet te regelen, wat zorgt voor soepele en gecontroleerde giekbewegingen.

Belangrijke componenten, zoals afdichtingen en O-ringen, voorkomen lekkage van hydraulische vloeistof en zorgen voor consistente prestaties. De cilindermantel, zuiger en stang zijn gemaakt van duurzame materialen om de enorme krachten te weerstaan die tijdens graafwerkzaamheden vrijkomen. Goed onderhoud, inclusief regelmatige inspecties en het vervangen van de vloeistof, is essentieel om de hydraulische giekcilinders efficiënt en betrouwbaar te laten functioneren.
