Réducteur planétaire vs réducteur cycloïdal : quelle est la différence ?

Les réducteurs planétaires et cycloïdaux sont deux types de systèmes de réduction d'engrenages utilisés dans diverses applications industrielles. Bien que tous deux servent à réduire la vitesse et à augmenter le couple, ils diffèrent par leurs principes de fonctionnement, leurs composants et leurs caractéristiques de performance.

Comprendre les différences entre réducteurs planétaires Le choix d'un réducteur planétaire ou cycloïdal est crucial pour votre application. Cet article explore les principes de fonctionnement, les composants, les applications, les avantages et les inconvénients de ces deux types de réducteurs afin de vous aider à prendre une décision éclairée.

Différence principale entre une boîte de vitesses planétaire et une boîte de vitesses cycloïdale

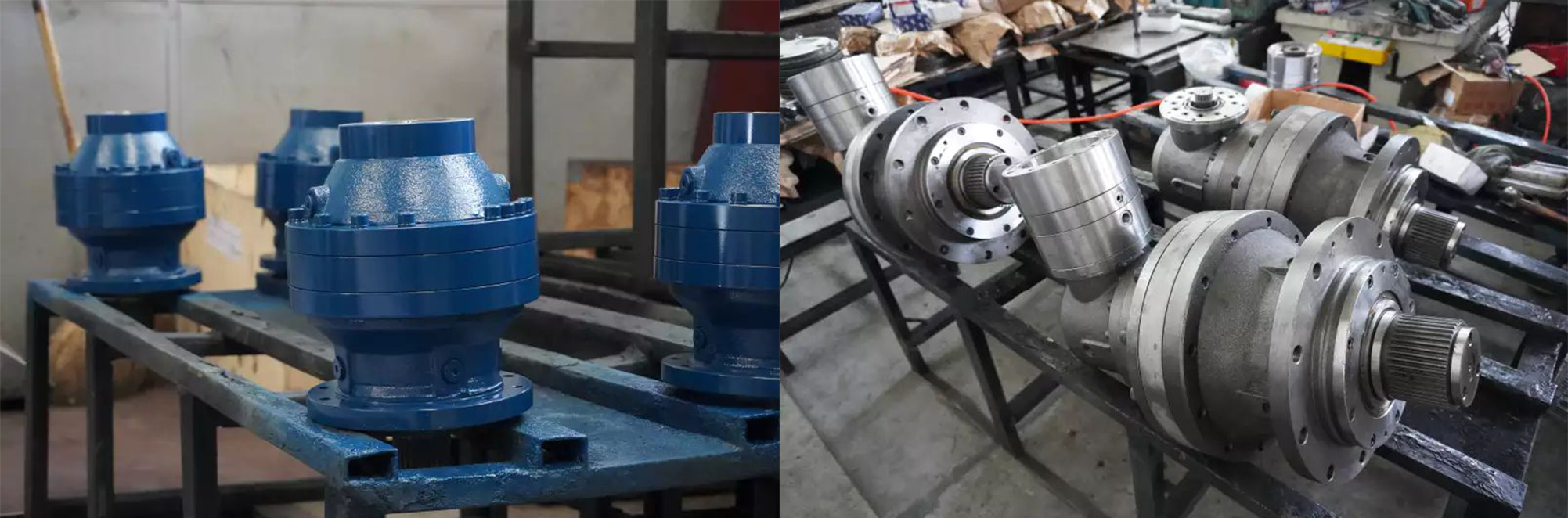

Principes de fonctionnement des réducteurs planétaires

Les réducteurs planétaires, également appelés systèmes épicycloïdaux, sont des réducteurs de vitesse compacts et performants qui utilisent plusieurs engrenages pour transmettre la puissance et le couple. Leurs principaux composants sont un planétaire, des satellites, une couronne et un porte-satellites. L'ensemble de ces éléments permet d'obtenir des rapports de réduction élevés dans un format compact.

Dans un réducteur planétaire, le pignon solaire est situé au centre et est généralement relié à l'arbre d'entrée entraîné par un moteur. Les satellites, également appelés engrenages planétaires, sont montés sur le porte-satellites et s'engrènent simultanément avec le pignon solaire et la couronne. La couronne est un engrenage interne qui entoure les satellites et reste fixe pendant le fonctionnement.

La rotation du pignon solaire entraîne celle des satellites, qui tournent sur eux-mêmes tout en gravitant autour du pignon solaire. Le porte-satellites, qui supporte les satellites, tourne à une vitesse réduite par rapport à l'arbre d'entrée. Cette configuration permet d'obtenir une large gamme de rapports de transmission et un couple élevé dans un format compact.

Composants des réducteurs planétaires

Les réducteurs planétaires sont composés de plusieurs éléments clés qui fonctionnent ensemble pour assurer une transmission de puissance et une réduction de vitesse efficaces.

• Pignon solaire et arbre d'entréeLe pignon solaire, situé au centre de la boîte de vitesses, est entraîné par l'arbre d'entrée relié à un moteur. Autour du pignon solaire se trouvent plusieurs pignons planétaires, montés sur un porte-satellites qui tourne autour de celui-ci.
• Engrenages planétaires et couronne dentéeLes satellites s'engrènent avec le pignon solaire et une couronne dentée extérieure, fixée au carter de la boîte de vitesses. La rotation du pignon solaire entraîne celle des satellites, qui tournent sur eux-mêmes et autour du pignon solaire. Ce mouvement complexe permet une réduction de vitesse significative et une multiplication du couple.
• Arbre de sortie et porte-satellitesL'arbre de sortie est généralement relié au porte-satellites, qui transmet la vitesse réduite et le couple accru à l'application.
• Types d'engrenages et roulementsLes engrenages d'un réducteur planétaire sont généralement des engrenages hélicoïdaux ou droits, qui offrent un fonctionnement silencieux et un rendement élevé. Des roulements supportent les engrenages et les arbres, assurant une rotation fluide et une longue durée de vie.

Applications des réducteurs planétaires

• équipement d'automatisation industrielleL'une des applications les plus courantes des réducteurs planétaires : ils sont utilisés dans les bras robotisés, les systèmes de convoyage et les machines à commande numérique.
• industrie automobile: Largement utilisé, notamment dans les véhicules électriques et hybrides.
• industrie aérospatiale: Utilisé dans diverses applications telles que les systèmes de contrôle des aéronefs, les trains d'atterrissage et les mécanismes de positionnement par satellite.
• Autres industriesCela inclut la manutention de matériaux, les engins de chantier et les systèmes d'énergies renouvelables. Ces équipements sont utilisés dans les grues, les palans, les treuils, les excavatrices, les bulldozers, les éoliennes et les systèmes de suivi solaire.

Avantages des réducteurs planétaires

• Conception compacte
  Les réducteurs planétaires présentent une structure compacte avec plusieurs engrenages fonctionnant de concert dans un espace réduit. Cette conception leur permet de fournir un couple élevé tout en occupant un volume minimal, ce qui les rend idéaux pour les espaces restreints.
• Densité de puissance élevée
  Grâce à leur capacité à répartir la charge sur plusieurs engrenages, les réducteurs planétaires offrent une densité de puissance élevée. Autrement dit, ils peuvent fournir une puissance importante par rapport à leur taille, ce qui améliore leurs performances dans les applications exigeantes.
• Haute efficacité (jusqu'à 98%)
  Les réducteurs planétaires sont conçus pour minimiser les pertes d'énergie, atteignant des rendements jusqu'à 98%. Ils constituent ainsi un excellent choix pour les systèmes où la conservation de l'énergie et la réduction des coûts d'exploitation sont essentielles.
• Adapté aux applications à grande vitesse
  La conception robuste et la répartition équilibrée de la charge dans entraînement planétaire Les réducteurs leur permettent d'offrir des performances exceptionnelles dans les applications à haute vitesse. Ils peuvent supporter des rotations rapides sans compromettre leurs performances ni leur durabilité.
• Coût relativement inférieur à celui des réducteurs cycloïdaux
  Les réducteurs planétaires sont généralement plus abordables que les réducteurs cycloïdaux tout en offrant des performances comparables dans de nombreuses applications. Leur rapport coût-efficacité en fait un choix populaire pour les machines industrielles et grand public.
• Large gamme de rapports de transmission
  Les réducteurs planétaires offrent un large choix de rapports de transmission, permettant un contrôle précis de la vitesse et du couple. Cette polyvalence garantit leur adaptation aux exigences spécifiques de diverses applications.
• Peut supporter des charges de choc modérées
  La construction robuste des réducteurs planétaires leur permet de résister à des chocs et vibrations modérés. Cette durabilité garantit un fonctionnement fiable même dans des environnements sujets à des charges ou impacts imprévus.

Inconvénients des réducteurs planétaires

• Jeu angulaire plus élevé que pour les réducteurs cycloïdaux
  Les réducteurs planétaires présentent généralement un jeu angulaire plus important que les réducteurs cycloïdaux. Cela peut limiter leur efficacité dans les applications exigeant une précision extrême, car le moindre jeu dans les engrenages peut affecter la précision.
• Capacité de couple inférieure à celle des réducteurs cycloïdaux
  Bien que les réducteurs planétaires puissent fournir un couple important, leur capacité de couple est généralement inférieure à celle des réducteurs cycloïdaux. Cette limitation les rend moins adaptés aux applications exigeant un couple de sortie extrêmement élevé pour les travaux intensifs.
• Conception plus complexe que les réducteurs à arbres parallèles standard
  Les réducteurs planétaires présentent une conception plus complexe, composée de plusieurs engrenages interagissant selon des configurations précises. Cette complexité accroît la difficulté de la maintenance et des réparations, nécessitant souvent des connaissances et des outils spécialisés.
• Nécessite une fabrication et un assemblage précis
  Le bon fonctionnement de entraînement par roue planétaire Le bon fonctionnement des boîtes de vitesses repose sur une fabrication et un assemblage précis. De petites erreurs d'alignement ou de tolérance peuvent engendrer des pertes d'efficacité, une usure accrue, voire une panne, soulignant ainsi l'importance de normes de production élevées.
• Peut générer plus de bruit que les réducteurs cycloïdaux
  Les réducteurs planétaires, notamment à haute vitesse, peuvent générer plus de bruit que les réducteurs cycloïdaux. Ce niveau sonore peut s'avérer problématique dans les applications où le fonctionnement silencieux est primordial.

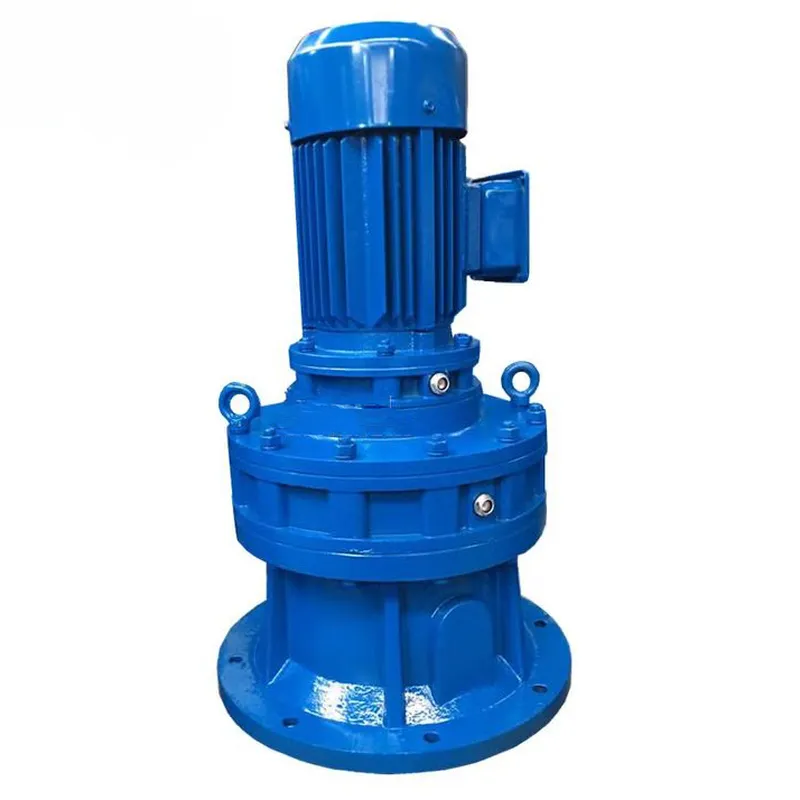

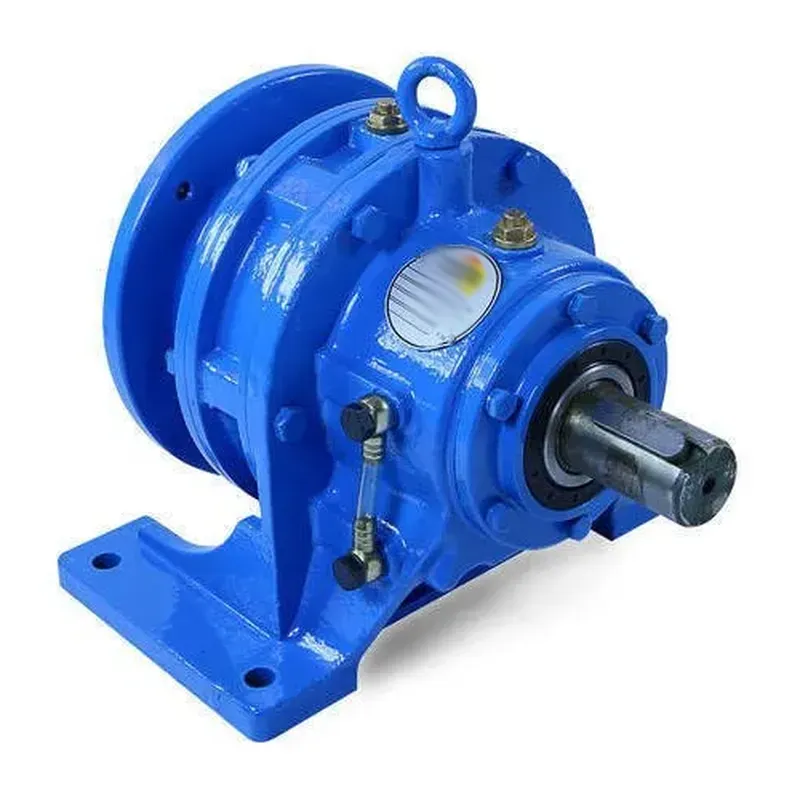

Principes de fonctionnement des réducteurs cycloïdaux

Les réducteurs cycloïdaux, également appelés boîtes de vitesses cycloïdales, fonctionnent selon le principe du mouvement cycloïdal. Ce mouvement unique est généré par l'interaction entre le disque cycloïdal et les rouleaux à l'intérieur du réducteur. Le disque cycloïdal, qui constitue l'engrenage central, présente un profil de dent incurvé qui s'engrène avec les rouleaux, assurant ainsi une transmission de puissance fluide et efficace.

L'arbre d'entrée est relié à un palier excentrique qui entraîne le disque cycloïdal. La rotation du palier excentrique provoque simultanément la rotation et la translation du disque cycloïdal. Les dents de ce dernier s'engrènent avec les rouleaux montés sur la couronne dentée fixe. Cet engrènement entraîne la rotation des rouleaux, transmettant ainsi la puissance à l'arbre de sortie.

Composants des réducteurs cycloïdaux

Les réducteurs cycloïdaux sont composés de plusieurs composants clés qui fonctionnent ensemble pour assurer une transmission de puissance efficace et un couple de sortie élevé.

• Arbre d'entrée et palier excentriqueL'arbre d'entrée est relié au moteur et transmet le mouvement de rotation au palier excentré. Ce palier, monté de manière excentrée, entraîne la rotation des disques cycloïdaux selon un mouvement cycloïdal spécifique. Les disques cycloïdaux présentent un profil de dent incurvé qui s'engrène avec les rouleaux, lesquels sont fixés au carter.
• Interaction entre disques et rouleaux cycloïdauxLorsque l'arbre d'entrée tourne, le palier excentrique entraîne les disques cycloïdaux, qui s'engrènent avec les rouleaux. Cette interaction crée un mouvement de roulement, lequel est ensuite transmis à l'arbre de sortie.
• LogementIl renferme les éléments internes et supporte les arbres d'entrée et de sortie. Le carter est généralement fabriqué en matériaux haute résistance afin de supporter les contraintes générées en fonctionnement et d'assurer une longue durée de vie.

Applications des réducteurs cycloïdaux

• Robotique et automatisation
  Les réducteurs cycloïdaux sont largement utilisés en robotique et en automatisation, notamment dans les bras robotisés, les pinces et les systèmes de contrôle de mouvement de précision. Leur faible jeu et leur haute précision les rendent idéaux pour les mouvements délicats et précis des robots industriels et de service.
• Secteur manufacturier
  Dans l'industrie manufacturière, les réducteurs cycloïdaux sont essentiels aux machines CNC, aux équipements industriels et aux presses d'imprimerie. Leur capacité à supporter un couple élevé et à assurer un contrôle précis de la vitesse garantit un fonctionnement fiable même dans les environnements de production les plus exigeants.
• Industries aérospatiales et de défense
  Les réducteurs cycloïdaux sont essentiels dans les applications aérospatiales et de défense, notamment pour les actionneurs d'aéronefs, les systèmes de guidage de missiles et les mécanismes de positionnement de satellites. Leur forte densité de puissance, leur fiabilité et leur capacité à résister à des conditions extrêmes les rendent indispensables dans ces domaines critiques.
• Domaine médical
  De nombreux dispositifs et systèmes médicaux, tels que les robots chirurgicaux, les prothèses et les systèmes d'imagerie, utilisent des réducteurs cycloïdaux. Leur précision, leur fonctionnement fluide et leur conception compacte contribuent à améliorer les performances et la précision des équipements de diagnostic et de sauvetage.
• Manutention et énergies renouvelables
  Les réducteurs cycloïdaux sont utilisés dans les systèmes de manutention tels que les convoyeurs et les palans, où un couple élevé et une bonne résistance aux chocs sont essentiels. Ils sont également employés dans les systèmes d'énergies renouvelables, comme les éoliennes, pour un transfert de puissance efficace.

Avantages des réducteurs cycloïdaux

• Rapports de transmission élevés dans un format compact
  Les réducteurs cycloïdaux offrent des rapports de réduction exceptionnellement élevés dans un format compact. Ils sont ainsi parfaitement adaptés aux applications où l'espace est limité, tout en assurant efficacement la réduction de vitesse et la multiplication du couple nécessaires.
• Capacité de couple élevée
  Les réducteurs cycloïdaux sont conçus pour supporter efficacement des couples élevés. Leur construction robuste leur permet de fournir un couple supérieur à celui de nombreux autres types de réducteurs, ce qui les rend adaptés aux applications exigeantes.
• Haute efficacité (jusqu'à 95%)
  Avec des rendements pouvant atteindre 95%, les réducteurs cycloïdaux minimisent les pertes d'énergie en fonctionnement. Ceci garantit que la majeure partie de la puissance absorbée est convertie en puissance utile, améliorant ainsi les performances globales du système et réduisant les coûts d'exploitation.
• Faible réaction
  Les réducteurs cycloïdaux présentent un jeu très faible, ce qui les rend particulièrement adaptés aux applications de précision. Leur jeu minimal entre les engrenages garantit un positionnement précis et un mouvement fluide, essentiels en robotique et dans d'autres systèmes sensibles.
• Fonctionnement fluide et silencieux
  La conception unique des réducteurs cycloïdaux assure un fonctionnement fluide et silencieux. Cette caractéristique les rend idéaux pour les environnements où la réduction du bruit est importante, comme les équipements médicaux et les systèmes automatisés dans les espaces publics.
• Capacité de charge de choc élevée
  Les réducteurs cycloïdaux peuvent supporter des chocs importants sans s'endommager. Cette durabilité est due à leur capacité à répartir les forces uniformément entre les composants internes, ce qui les rend fiables même en cas de charges soudaines et extrêmes.
• Longue durée de vie
  La construction robuste et la répartition uniforme des contraintes des réducteurs cycloïdaux contribuent à leur longue durée de vie. Conçus pour résister à des conditions de fonctionnement exigeantes, ils garantissent des performances constantes sur de longues périodes avec une usure minimale.
• Faibles exigences d'entretien
  Les réducteurs cycloïdaux nécessitent un entretien minimal grâce à leur conception simple et robuste. Leur résistance à l'usure réduit la fréquence des interventions, diminuant ainsi les coûts de maintenance et les temps d'arrêt pour les utilisateurs.

Inconvénients des réducteurs cycloïdaux

• Coût plus élevé comparé aux réducteurs planétaires
  Les réducteurs cycloïdaux sont généralement plus chers que les réducteurs planétaires. Ce coût plus élevé s'explique par leur structure interne complexe et la nécessité d'une fabrication de précision, ce qui augmente les coûts de production et limite leur accessibilité pour certaines applications.
• Vitesse d'entrée maximale limitée
  Les réducteurs cycloïdaux ont une vitesse d'entrée maximale limitée, ce qui peut restreindre leur utilisation pour les applications à grande vitesse. Le dépassement de cette vitesse peut entraîner des pertes d'efficacité, une surchauffe ou des dommages, les rendant inadaptés aux applications nécessitant des rotations extrêmement rapides.
• Conception relativement complexe
  La conception des réducteurs cycloïdaux est plus complexe que celle des réducteurs plus simples. Cette complexité peut rendre l'assemblage, le dépannage et les réparations plus difficiles, nécessitant souvent une expertise et des outils spécialisés pour garantir un fonctionnement optimal et une grande fiabilité.
• Exige une haute précision de fabrication
  Les réducteurs cycloïdaux exigent une fabrication de précision pour garantir des performances et une fiabilité optimales. De petites erreurs de tolérance ou d'alignement peuvent entraîner des pertes d'efficacité, une usure accrue ou une défaillance prématurée, soulignant ainsi la nécessité de techniques de production avancées et d'un contrôle qualité rigoureux.
• Ne convient pas aux applications à haute vitesse
  De par leur conception et leurs limitations de fonctionnement, les réducteurs cycloïdaux ne sont pas adaptés aux applications à grande vitesse. Leurs performances sont optimisées pour les vitesses faibles à modérées, ce qui les rend moins efficaces dans les industries exigeant des mouvements rapides ou des vitesses de rotation élevées.
