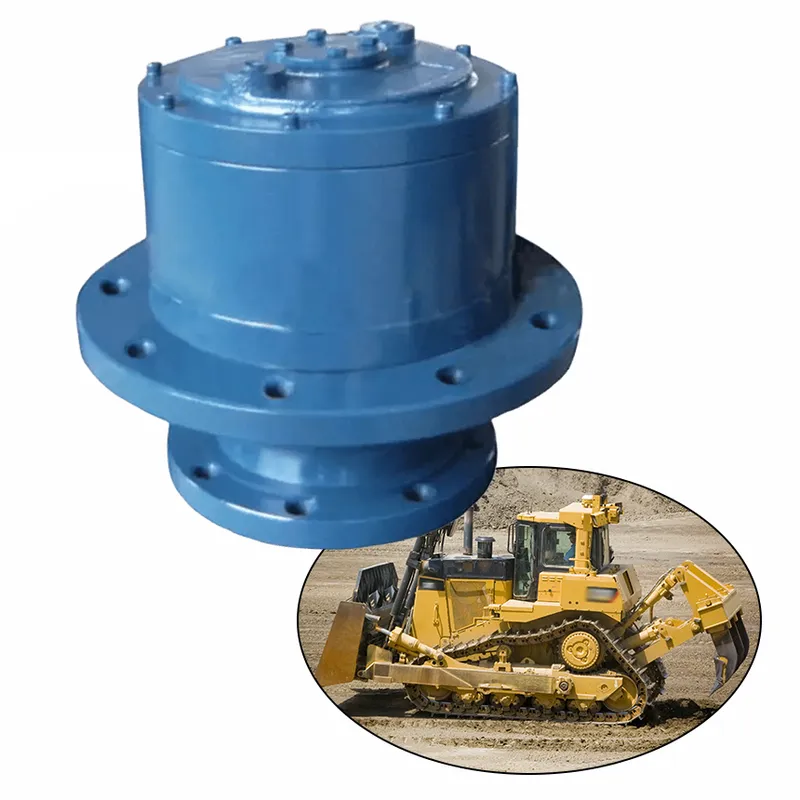

Planetenkettenantrieb
Ein Planetenkettenantrieb, auch Kettenantriebs-Planetengetriebe genannt, ist ein kompaktes und drehmomentstarkes Getriebesystem, das vorwiegend in Schwermaschinen zum Antrieb von Kettenfahrzeugen eingesetzt wird. Es integriert ein Planetengetriebe mit einem Hydraulik- oder Elektromotor und einem Achsantriebsmechanismus, um Eingangsleistung effizient in Drehkraft für den Antrieb von Ketten umzuwandeln, beispielsweise bei Baggern, Bulldozern und Förderbändern für Schüttgut.
Planetengetriebe für unterschiedliche Anwendungen
Austausch des Bonfiglioli-Planetengetriebes
- 700C1
- 701C1
- 703C2H
- 705C2H
- 706C3H
- 707C
- 709C
- 710C
- 711C
- 715C3B
- 716C3B
- 718C3H
- 720C3H
Ersatz für Brevini Riduttori
- CTD1020
- CTD2051
- CTD2100
- CTD3150
- CTD3200
- CTD3300
- CTD3500
- CTD3700
- CTU3150
- CTU3200
- CTU3500
- CTU3700
Ablösung von Bosch Rexroth
- GFT09T2
- GFT13T2
- GFT17T2
- GFT17T3
- GFT24T3
- GFT26T2
- GFT34T2
- GFT36T3
- GFT40T2
- GFT50T3
- GFT60T3
- GFT160T3
Planetengetriebe-Austausch verschiedener Marken
Unsere Planetengetriebe sind für ihre hohe Drehmomentübertragung, ihre kompakte Bauweise, ihre außergewöhnliche Langlebigkeit und ihren reibungslosen Betrieb bekannt. Sie sind für hohe Lasten ausgelegt und arbeiten zuverlässig unter anspruchsvollen Bedingungen. Sie werden branchenübergreifend eingesetzt, unter anderem in Baumaschinen, Bergbaumaschinen, Landmaschinen, Windkraftanlagen und der industriellen Automatisierung.
Darüber hinaus bieten wir kundenspezifische Anpassungen an. Benötigen Sie maßgeschneiderte Lösungen? Unser Team aus professionellen Ingenieuren liefert Ihnen hochwertige, maßgeschneiderte Getriebe, die genau auf Ihre Anforderungen zugeschnitten sind. Für weitere Informationen kontaktieren Sie uns gerne.
Was ist ein Planetengetriebe?
Im Betrieb gelangt die Motorleistung über das Sonnenrad ins Innere und versetzt die Planetenräder im Hohlrad in Rotation. Der Träger überträgt die reduzierte Drehzahl und das verstärkte Drehmoment an ein Kettenrad oder eine Nabe, die in die Ketten der Maschine eingreift und so auch bei hoher Belastung einen reibungslosen Vortrieb gewährleistet. Anwendungsgebiete sind das Baugewerbe, der Bergbau und die Industrie, wo Maschinen wie Hubarbeitsbühnen und Hybridantriebssysteme zuverlässige Mobilität auf unebenem Gelände erfordern.
Wie funktioniert ein Kettenantrieb-Planetengetriebe?
Ein Planetengetriebe mit Raupenantrieb, das häufig in Schwermaschinen wie Baggern, Bulldozern und Kettenfahrzeugen zum Einsatz kommt, arbeitet nach dem Prinzip eines Umlaufgetriebes und bietet hohes Drehmoment und eine hohe Drehzahlreduzierung in kompakter Bauweise. Das System besteht im Kern aus drei Hauptkomponenten: einem zentralen Sonnenrad, mehreren Planetenrädern (normalerweise drei oder mehr), die das Sonnenrad umkreisen, und einem äußeren Hohlrad mit Innenverzahnung, das mit den Planetenrädern kämmt. Diese Elemente sind in einem robusten Gehäuse untergebracht, das vor Verunreinigungen schützt und die Schmierung für einen reibungslosen Betrieb aufrechterhält.
Der Prozess beginnt mit der Antriebsleistung eines Hydraulik- oder Elektromotors, der über eine Eingangswelle mit dem Sonnenrad verbunden ist. Dreht der Motor das Sonnenrad, treibt er die Planetenräder an, die auf einem Träger montiert sind. Dank ihres Eingriffs mit dem Sonnenrad und dem festen Hohlrad drehen sich die Planetenräder gleichzeitig um ihre eigene Achse und umkreisen das Sonnenrad.
Diese Doppelbewegung – Rotation und Umlauf – erzeugt den epizyklischen Effekt, bei dem der Träger, der die Planetenräder trägt, als Abtriebsmechanismus dient. Das Hohlrad ist typischerweise stationär und mit dem Maschinenrahmen verschraubt. Dadurch dreht sich der Träger mit einer geringeren Geschwindigkeit als der Antrieb, wodurch das Drehmoment deutlich gesteigert wird. Beispielsweise kann in einem einstufigen Aufbau das Drehmoment um Faktoren von 3:1 bis 10:1 oder mehr verstärkt werden, abhängig von den Übersetzungsverhältnissen, die durch die Anzahl der Zähne an Sonne, Planeten und Hohlrad bestimmt werden.
Bei Raupenantrieben ist die Abtriebswelle des Trägers direkt mit einem Kettenrad oder einer Nabe verbunden, die in die Raupen des Fahrzeugs eingreift. Dadurch wird die schnelle, drehmomentarme Eingangsleistung des Motors in langsame, drehmomentstarke Antriebsleistung umgewandelt – ideal für die Fahrt in unwegsamem Gelände mit hoher Last. Mehrstufige Planetengetriebe, bei denen die Ausgangsleistung einer Stufe zur Eingangsleistung der nächsten wird, werden häufig in anspruchsvollen Umgebungen eingesetzt, um noch stärkere Untersetzungen zu erreichen, beispielsweise in Bohranlagen oder Raupenkränen, wodurch Effizienz und Haltbarkeit verbessert werden. Integrierte Lager und Dichtungen minimieren Reibung und verhindern Leckagen, während die kompakte Bauweise eine einfache Integration in das Fahrgestell von Raupenfahrzeugen ermöglicht.
Vorteile des Planetenkettenantriebs
(1) Hohe Drehmomentdichte
Planetenkettenantriebe bieten dank ihrer einzigartigen Getriebekonfiguration ein überragendes Drehmoment. Diese Konstruktion ermöglicht eine gleichmäßige Lastverteilung über mehrere Kontaktpunkte, sodass das System schwere Lasten in Kettenfahrzeugen ohne übermäßigen Verschleiß bewältigen kann. Damit eignet es sich ideal für Bau- und Bergbaumaschinen, die eine robuste Zugkraft auf unebenem Untergrund benötigen.
(2) Kompakte Größe
Die Planetenanordnung bietet ein hohes Untersetzungsverhältnis auf kleinem Raum und reduziert so das Gesamtgewicht und den Platzbedarf der Maschine. Diese Kompaktheit erleichtert die Integration in das Fahrgestell von Kettenfahrzeugen wie Bulldozern und Radladern, verbessert die Manövrierfähigkeit und ermöglicht effizientere Konstruktionen in beengten Umgebungen ohne Leistungseinbußen.
(3) Hohe Effizienz

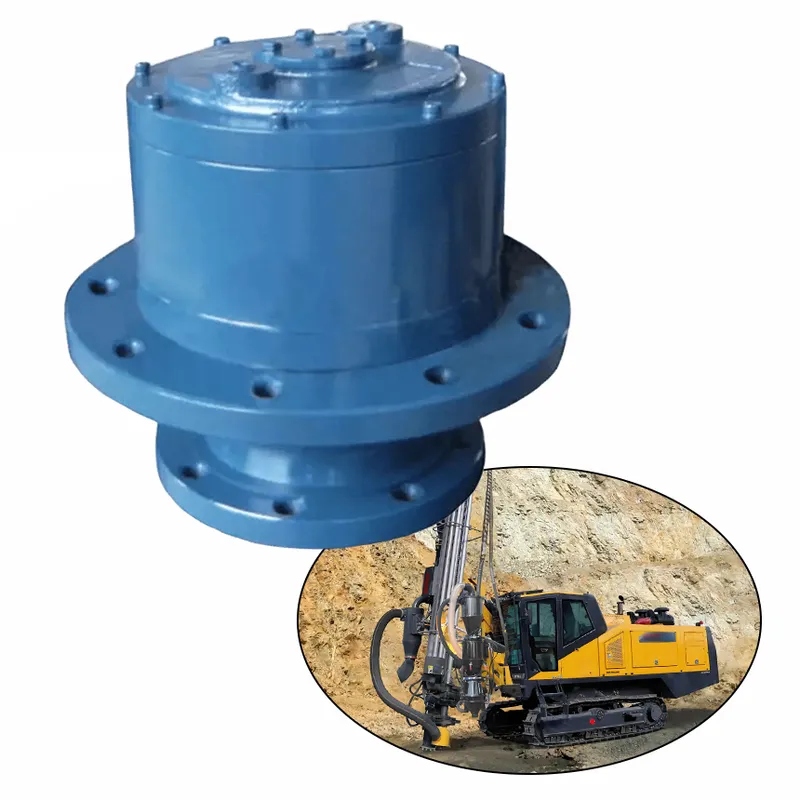

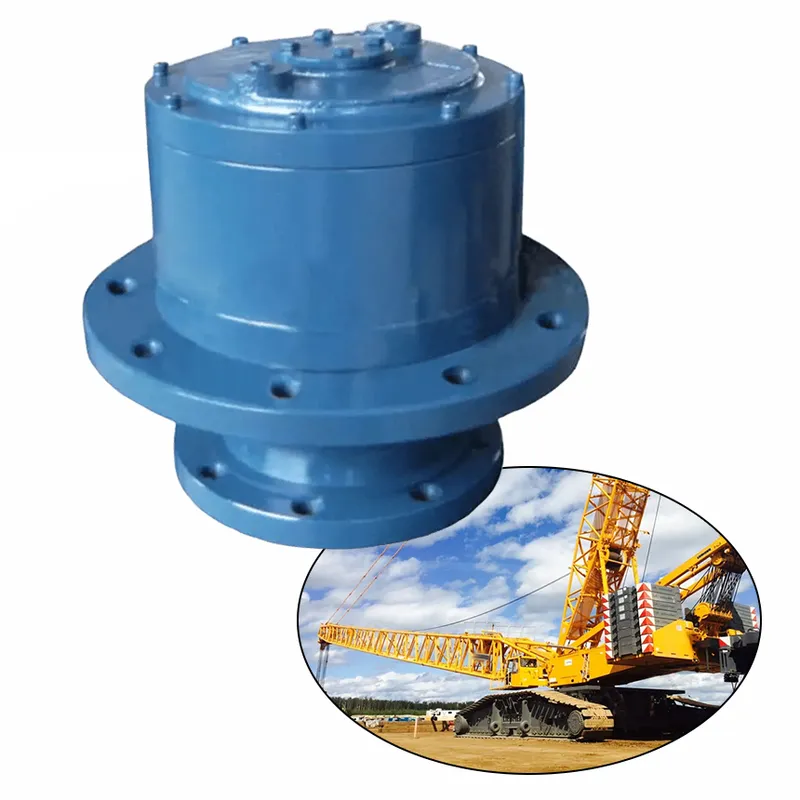

Dank minimaler Reibungsverluste durch den Wälzkontakt zwischen den Zahnrädern erreichen Planetengetriebemotoren mit Raupenantrieb einen hohen mechanischen Wirkungsgrad von oft über 95 Prozent. Dies führt zu einem geringeren Kraftstoffverbrauch und einer geringeren Wärmeentwicklung bei Anwendungen wie Raupenkränen und Bohrinseln, bei denen ein dauerhafter Betrieb entscheidend ist, und senkt so langfristig die Betriebskosten.
(4) Haltbarkeit und Zuverlässigkeit
Diese Planetengetriebe mit Raupenantrieb bestehen aus gehärteten Materialien und verteilen die Belastung auf mehrere Zahnräder. Sie zeichnen sich durch außergewöhnliche Langlebigkeit und Stoßfestigkeit aus. Unter den rauen Bedingungen, denen Fäll- und Bündelmaschinen und Raupenfräsen ausgesetzt sind, minimiert diese Zuverlässigkeit Ausfallzeiten und Wartungsaufwand und gewährleistet eine gleichbleibende Leistung in rauen Industrieumgebungen.
(5) Vielseitige Anwendungsmöglichkeiten

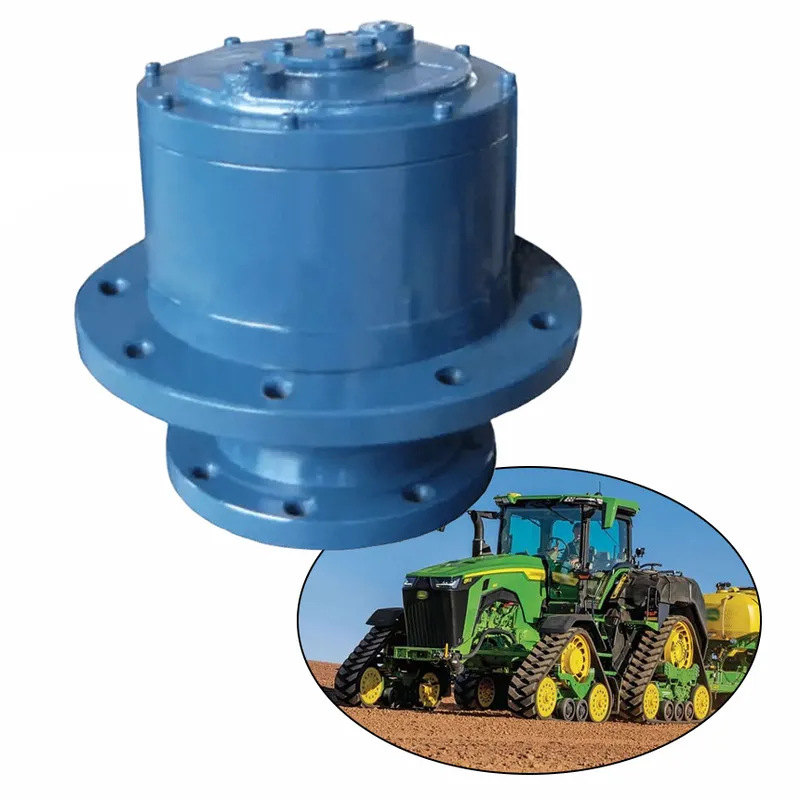

Planetengetriebe können mit verschiedenen Übersetzungsverhältnissen und Montageoptionen an unterschiedliche Maschinen angepasst werden, vom Traktor bis zum Muldenkipper. Ihre Anpassungsfähigkeit an hydraulische oder elektrische Antriebe ermöglicht eine nahtlose Integration in Branchen wie der Land- und Forstwirtschaft und bietet flexible Lösungen für unterschiedliche Drehzahl- und Drehmomentanforderungen in unterschiedlichen Betriebsszenarien.
(6)Geringes Spiel und Präzision
Dank enger Toleranzen und koaxialer Ausrichtung bieten diese Planetengetriebe mit Kettenantrieb ein geringes Spiel für präzise Steuerung bei dynamischen Bewegungen. Diese Präzision verbessert die Lenkpräzision und Laufruhe von Fahrzeugen wie Baggern und Ladern, reduziert Vibrationen und verbessert den Bedienkomfort bei längerem Einsatz bei präzisen Aufgaben.
Anwendungen für Planetenkettenantriebe
Bauindustrie
Bagger

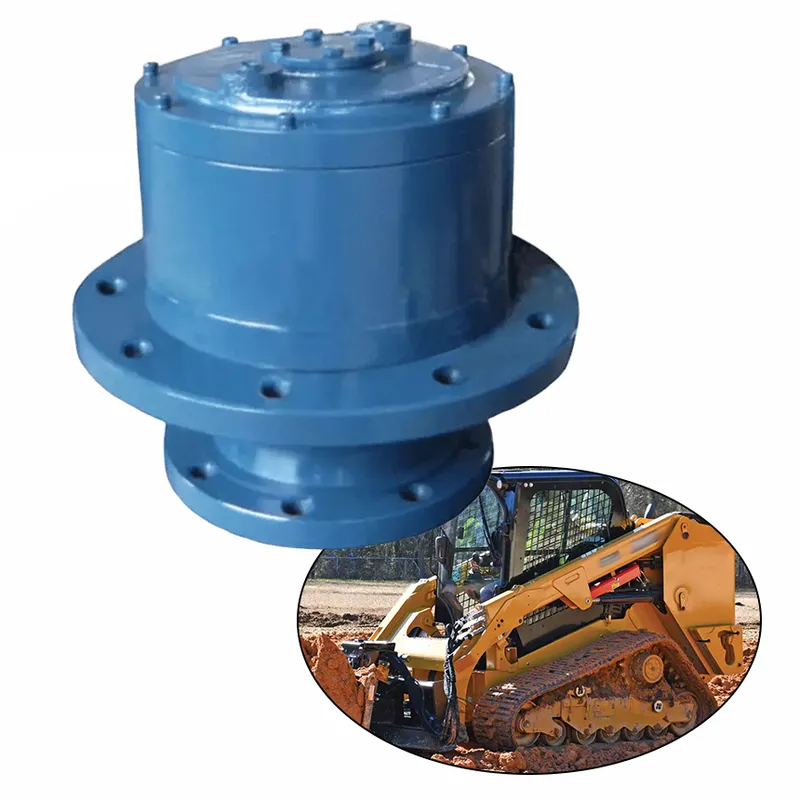

Lader
Bulldozer

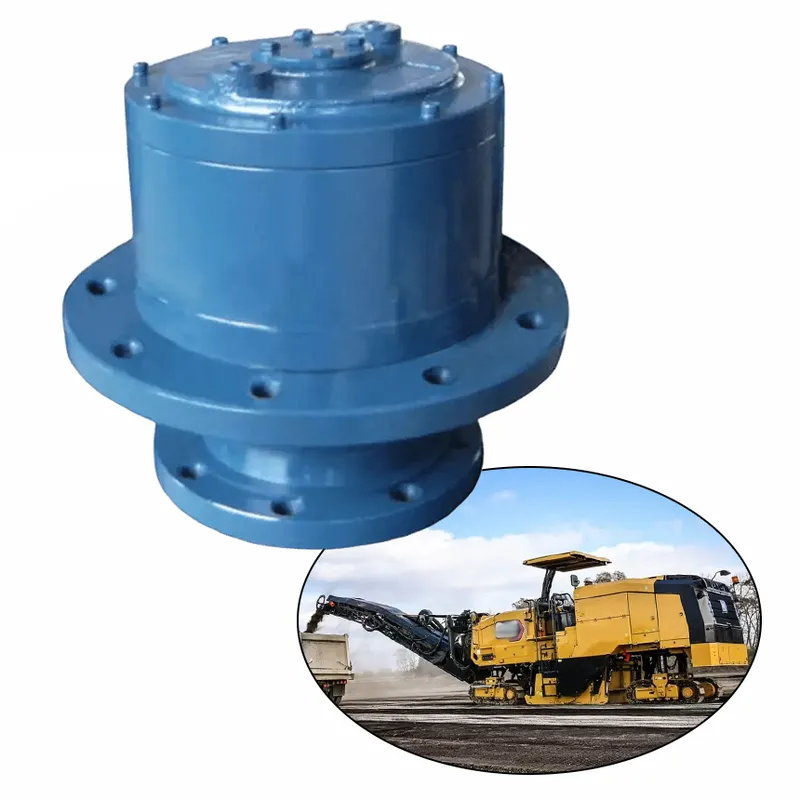

Kaltfräsen
Bulldozer

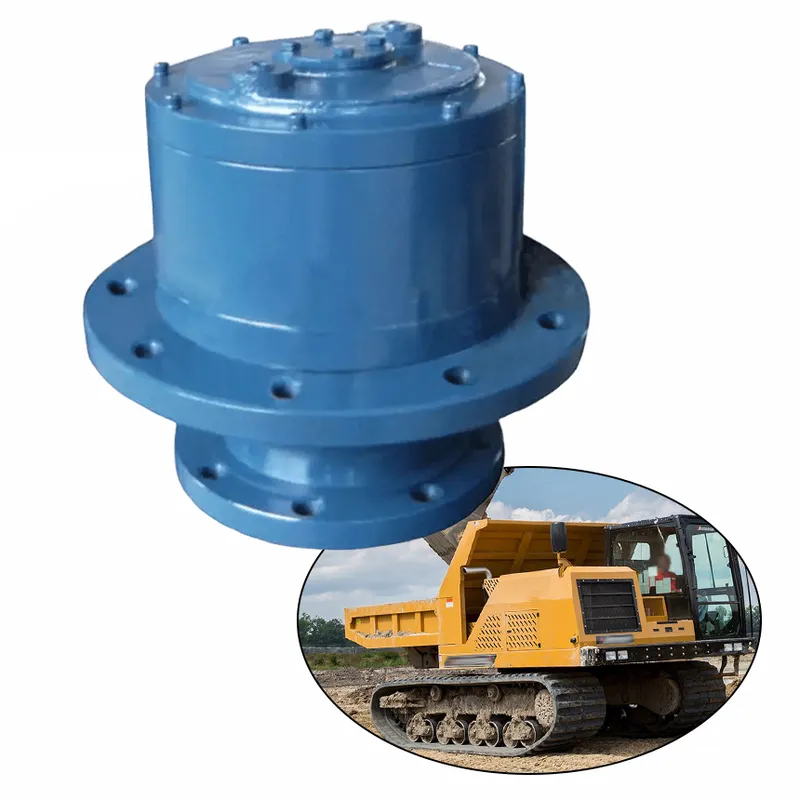

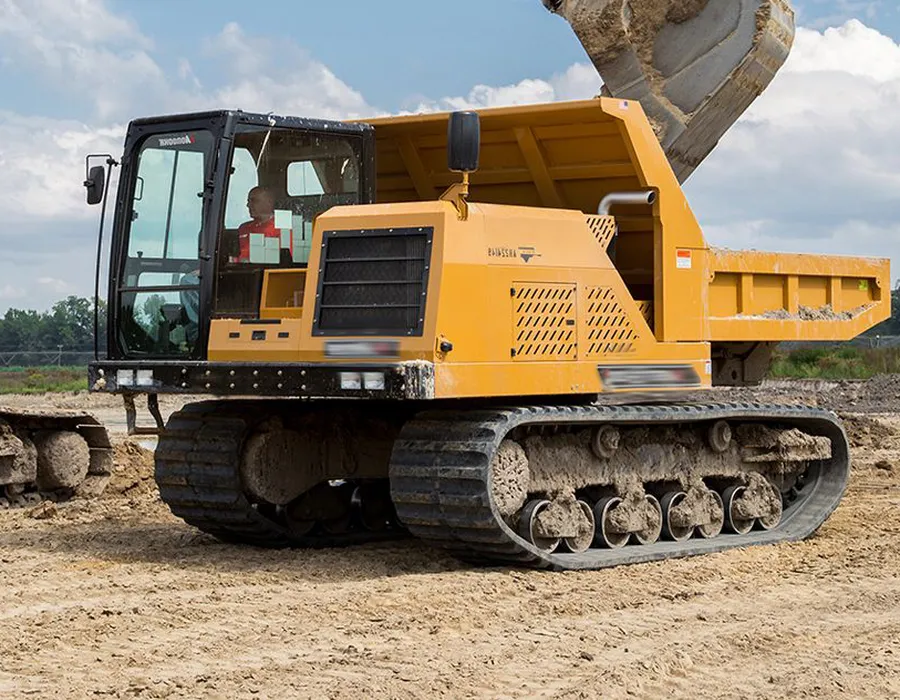

Muldenkipper

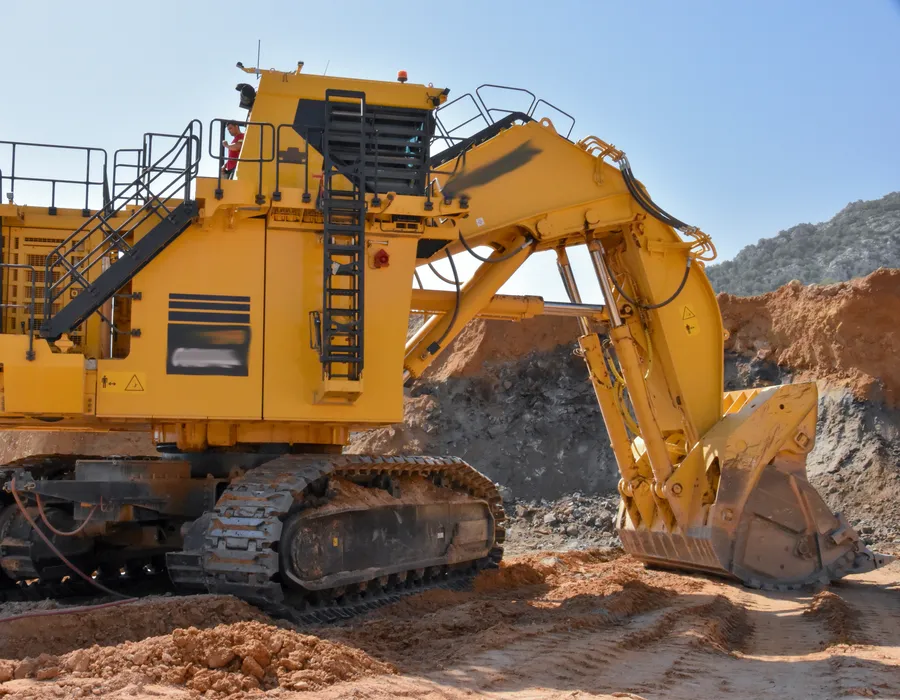

Große Bagger
Lader
Bergbau
Landwirtschaft
Eggen
Erntemaschinen
Sprühgeräte
Pflanzgefäße

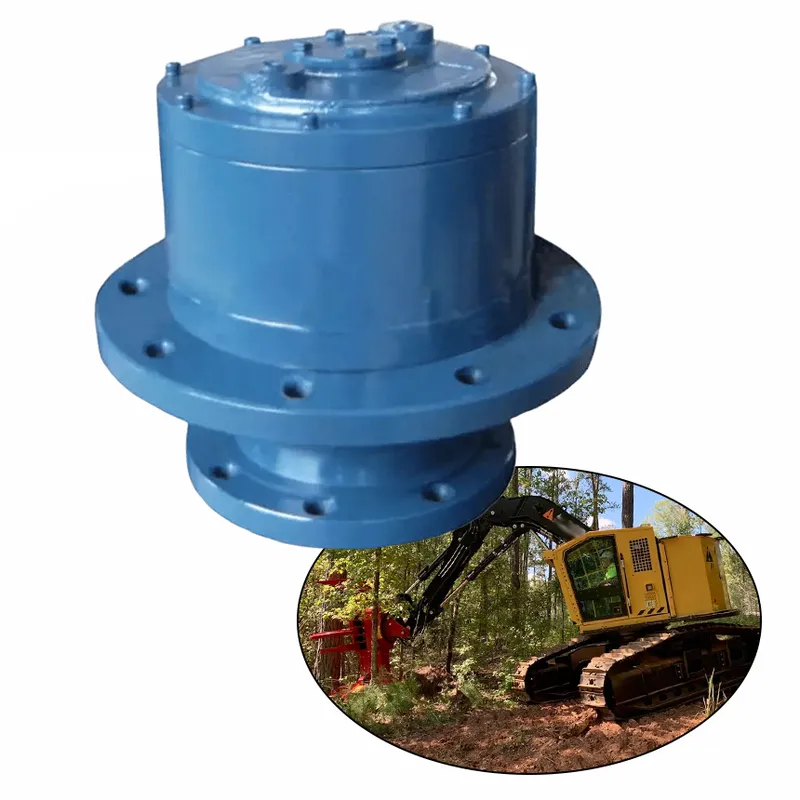

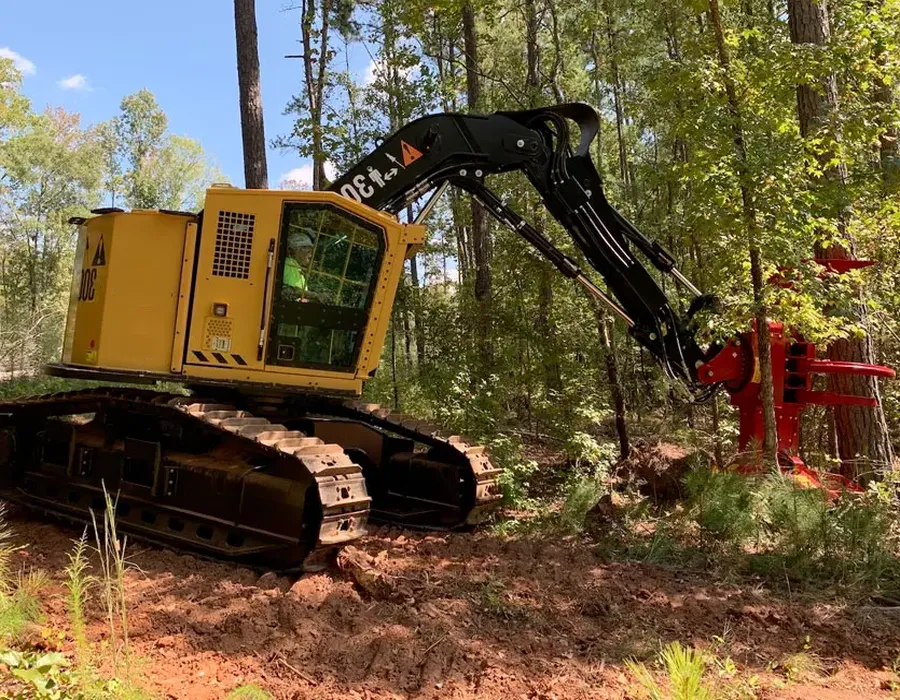

Fäll- und Bündelmaschinen

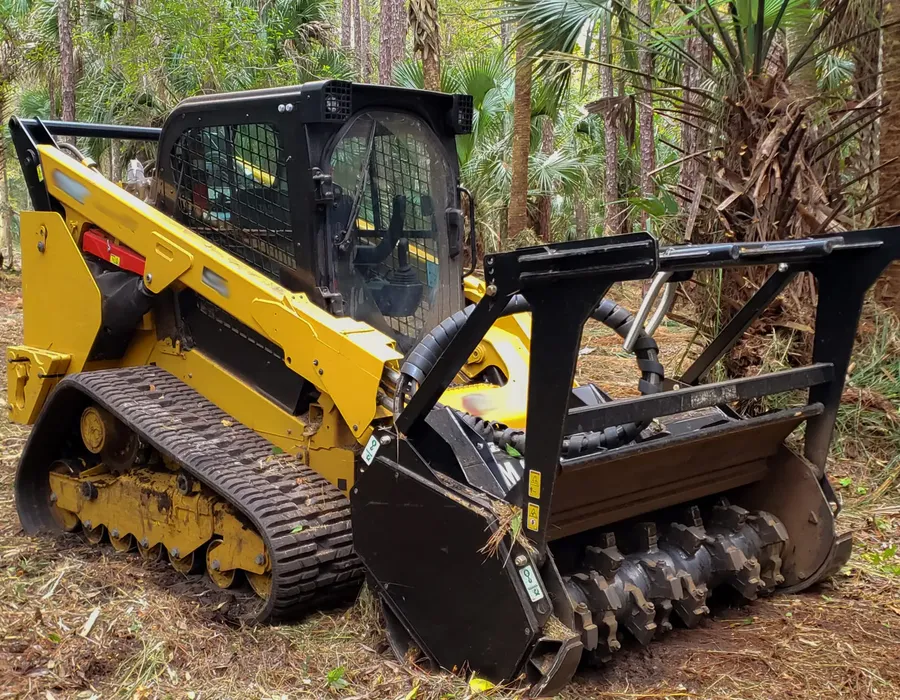

Mulcher
